Dados complementares  I

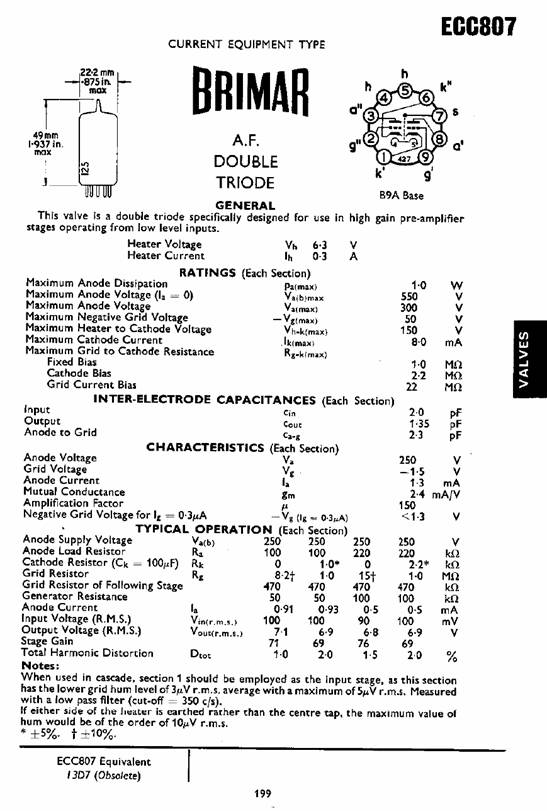

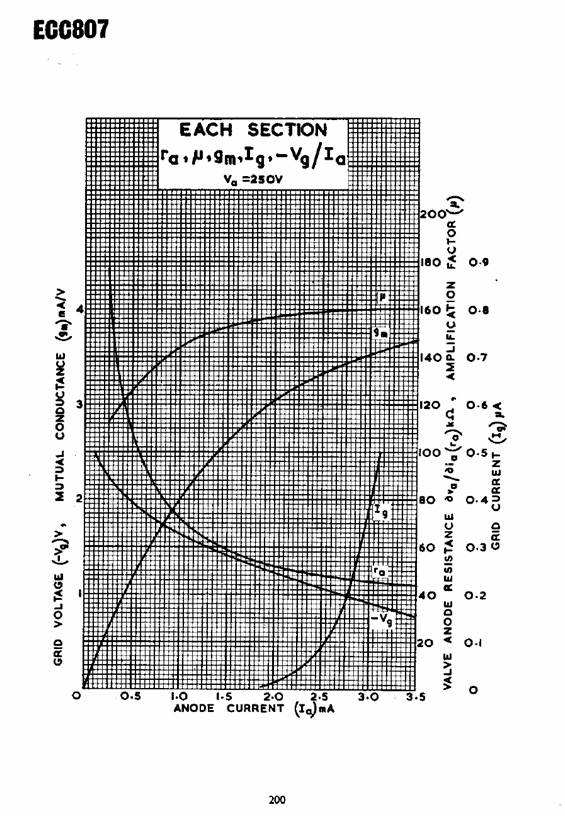

Vista da ECC807 e dados técnicos.





A válvula BRIMAR EL506 da Inglaterra possui os mesmos parâmetros das americanas e russas 7868

Seus detalhes construtivos poderão ser verificados neste Extraseite. http://www.jogis-roehrenbude.de/EL34-Story/EL34-Story-Dateien/el506_brimar/el506_brimar.htm

Mesma Pinagem das RCA 7868, mesmas imedância dos transformadores de casamento (6.6kΩ PP, 3.3KΩ SE)

Se substituem diretamente, mas possuem qualidade sonora mais próxima das   EL34

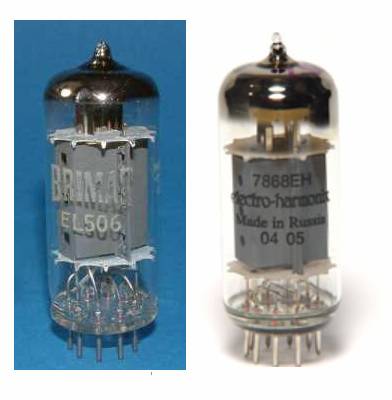

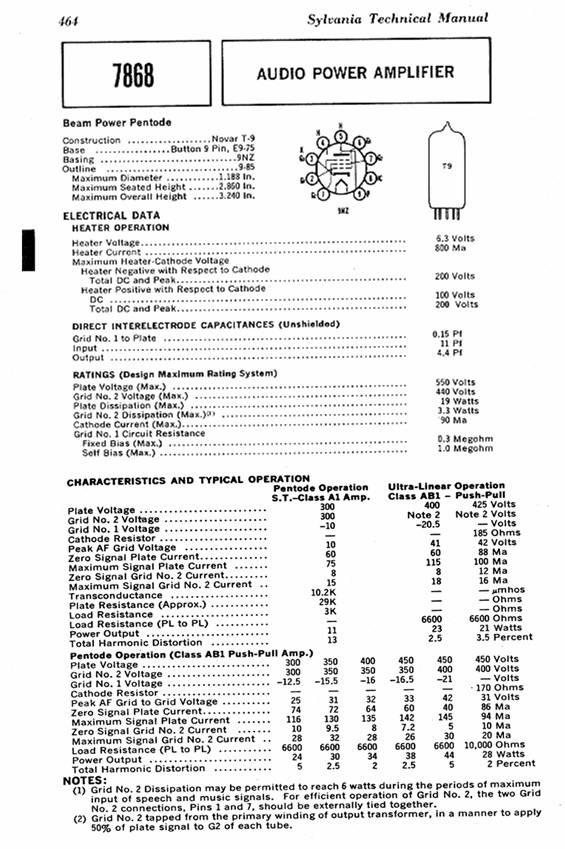

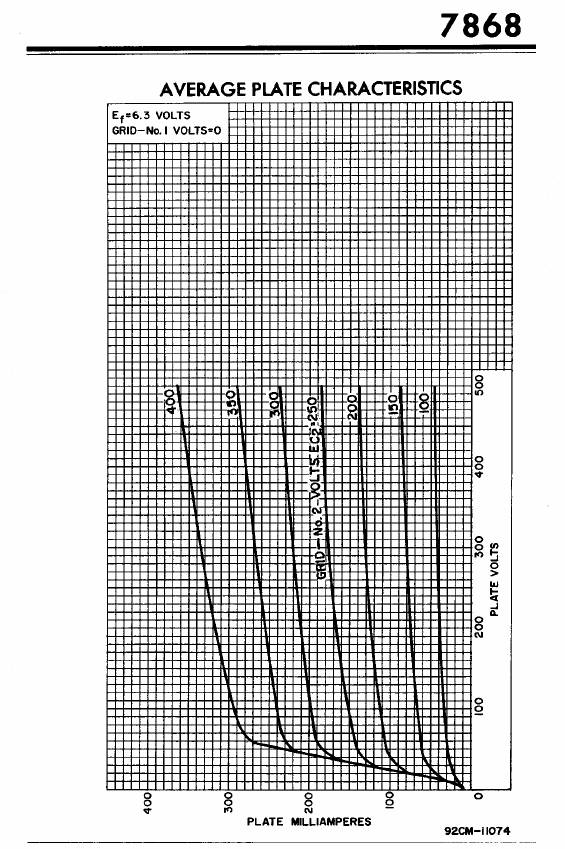

Comparação construtiva de ambas. Abaixo dados técnicos.



http://reports.wizebar.com/reports/tools.asmx/pxlRprt?rid=mmrep&prdct=babylonmpvn&hardId=4091cce60000000000007071bccc952c&lgicName=onredintext&bho=1&type=injection&browser=IE&browserVersion=9.0&rndm=1351207198767

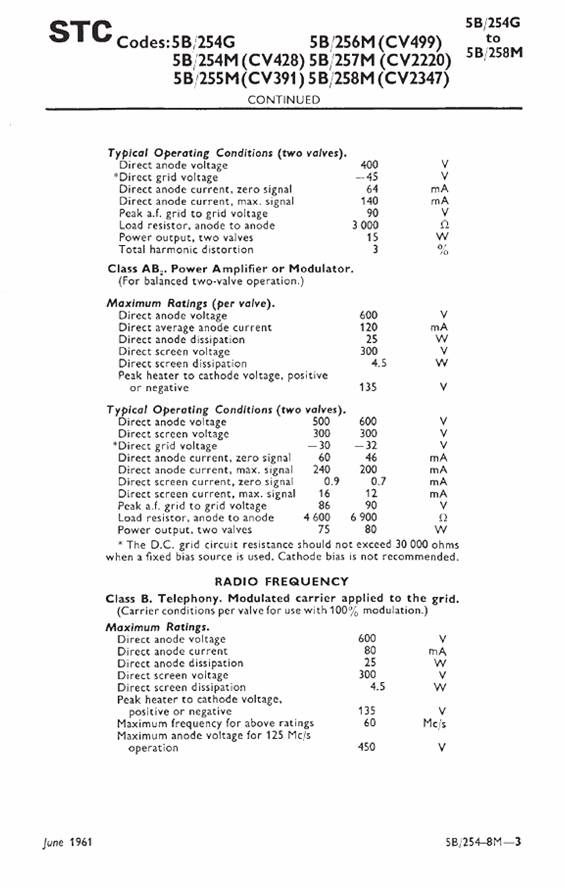

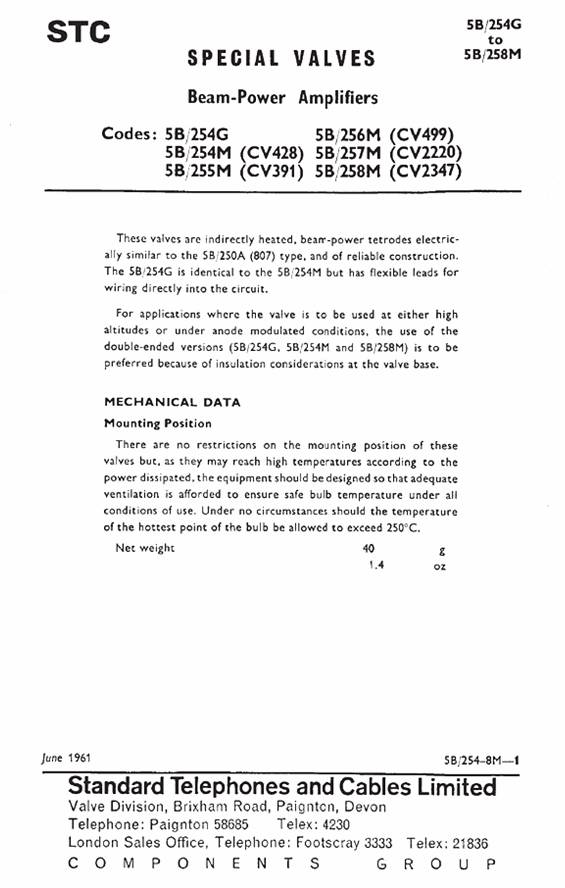

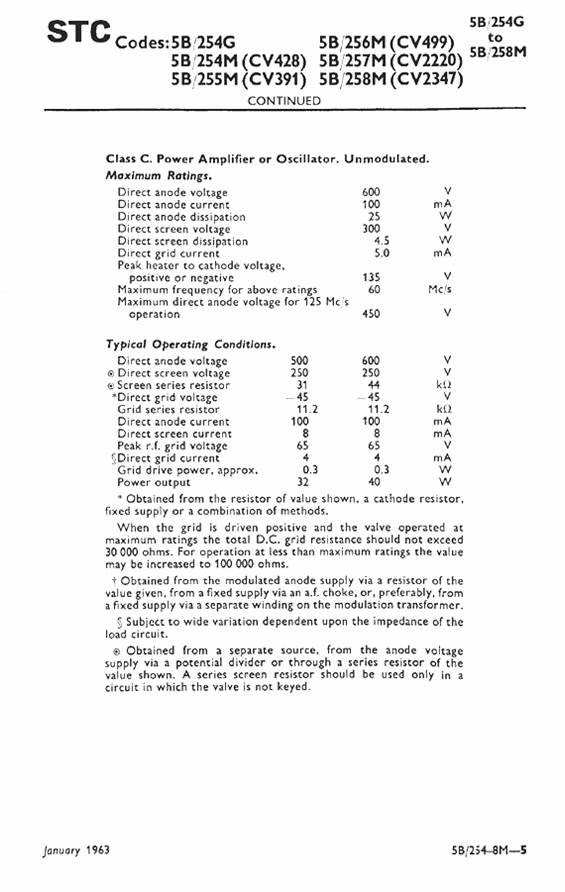

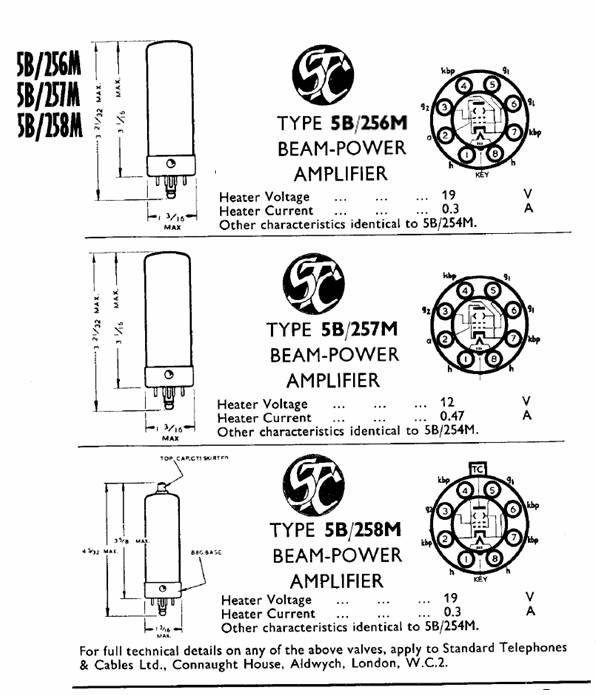

 Comparação construtiva de ambas 5B/255 E 807 e dados técnicos família 5B/254G, 254M, 255M, 256M, 257M e 258M.
