Sele��o de Amplificadores de Baixa Freq��ncia da Revista �Radio�



Схемы усилителей низкой частоты.

http://www.radiofokus.ru/Usiliteli/shemi/shemi.htm

http://www.radiofokus.ru/index.php

Esquemas de amplificadores de �udio freq��ncia.



Proponho sua aten��o na escolha dos esquemas de amplificadores a v�lvulas publicados na literatura radiot�cnica nos anos 40х - 70х do s�culo passado. Os amplificadores aqui apresentados poder�o ser usados para a moderniza��o dos radio receptores a v�lvulas bem como empregados  para a constru��o independente em ampla aplica��o:

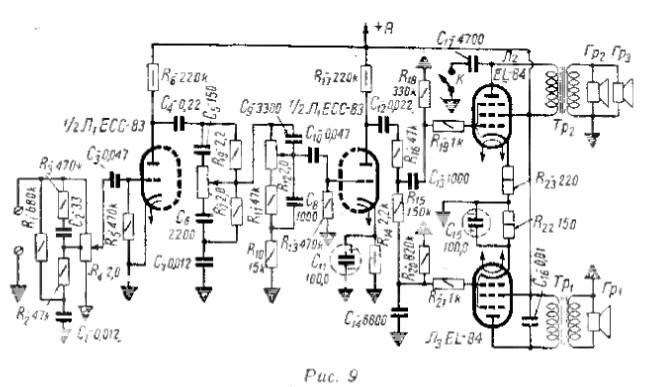

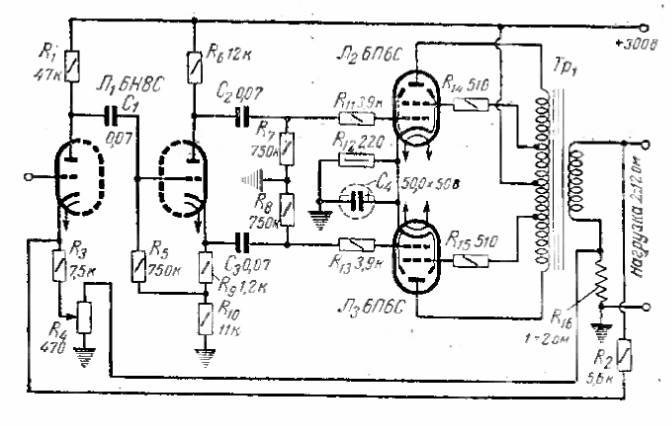

1)  P.Yunakov Amplificador de realimenta��o negativa por tens�o e positva por corrente.



Transformador de sa�da 8K Ultra linear 12Watt m�nimo.

xxxxxxxxxxxxxxxxxx

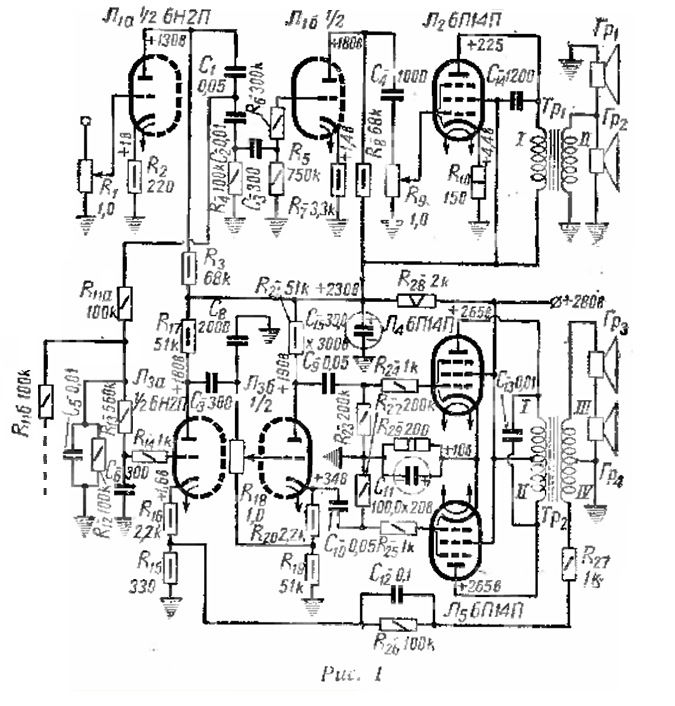

2)  Dois amplificadores Monof�nicos de Alta Qualidade �Sistema Bi-canal- com coment�rios de similaridade ou origens.



1)  Philips Bi Ampli original.  Dados dos transformadores: Prim�rios:

Agudos 7kOhm  Graves 5KOhms. Secund�rios: de acordo com os falantes empregados.

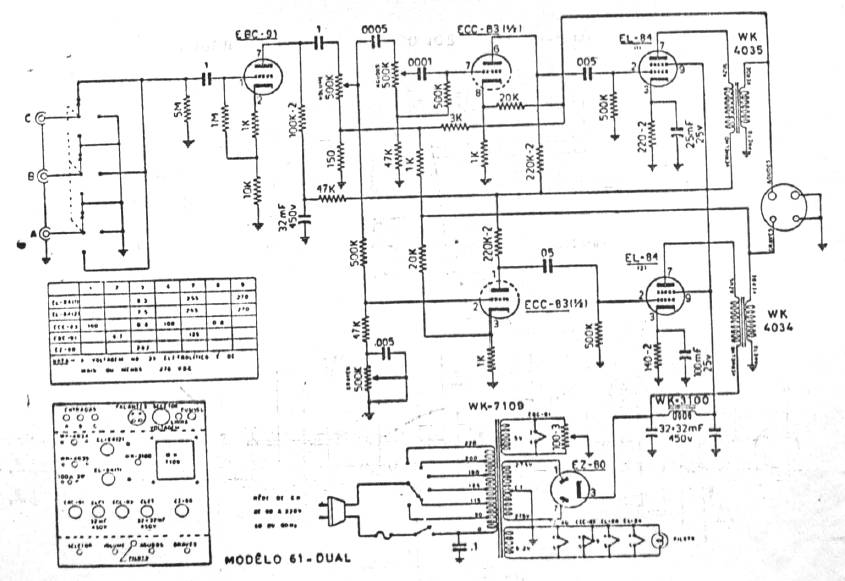

Variante Willkason modelo dual 61 � Valores id�nticos na Etapa de Sa�da e Fonte de Alimenta��o: HT =275V para ambos.

xxxxx





2) R�dio Kontinental divisor de freq��ncias na etapa de sa�da. Corte em 800hz.  Dados sobre transformadores;

Veja descri��es abaixo.



A M�xima pot�ncia de sa�da num circuito valvulado � conseguida quando a imped�ncia de carga casa com a imped�ncia interna da v�lvula. Ao utilizarmos triodos, obteremos menor pot�ncia de sa�da, mas com o m�nimo de distor��o poss�vel. Neste caso, obteremos os melhores resultados quando a imped�ncia refletida pelo transformador for da ordem de duas ou tr�s vezes a imped�ncia do triodo.

Os tetrodos ou os pentodos possuem elevada imped�ncia interna. Nestes casos a imped�ncia do transformador de casamento deve estar entre 1/10 e 1/5 da imped�ncia da(s) v�lvula(s) de sa�da por n�o ser poss�vel fabricar transformadores de sa�da com imped�ncias refletidas de prim�rio acima de 20K.

Imped�ncia no prim�rio dos transformadores de �udio

Suponhamos projetar um transformador de sa�da com 20,000 ohms de imped�ncia no prim�rio. Existe uma rela��o matem�tica direta entre a indut�ncia do prim�rio, com a imped�ncia alcan�ada e a perda de resposta nas freq��ncias mais elevadas. Obviamente nosso interesse ser� estender as altas freq��ncias e evitar o zumbido da rede de corrente alternada (50 ou 60Hz).  A f�rmula abaixo rege a resposta de freq��ncias em fun��o da indut�ncia e imped�ncia.

This image is copyright � by Ian C. Purdie VK2TIP - audio transformers formulas

Nesta f�rmula 4 * pi vale 12.566, f ser� 100 Hz para cortar a resposta oriunda da indu��o da corrente alternada (50/60Hz) e logicamente R � 20,000 ohms. Esta f�rmula corresponde a uma queda de 3 dB em 100 Hz. Ao substituir estes n�meros em nossa f�rmula, lembrando que as unidades s�o dadas em Henries, Ohms e Hertz chegamos a uma indut�ncia de prim�rio de 15.92 Henrys. Este valor t�o grande � imposs�vel de ser obtido.

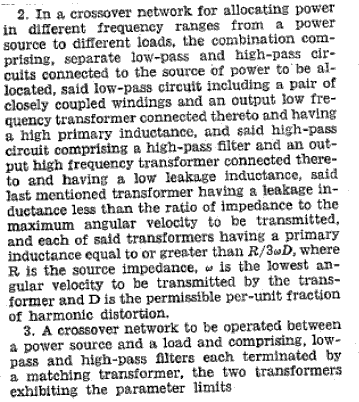

Abaixo descri��o da patente de Klipsch para o divisor de freq��ncias no transformador de sa�da.

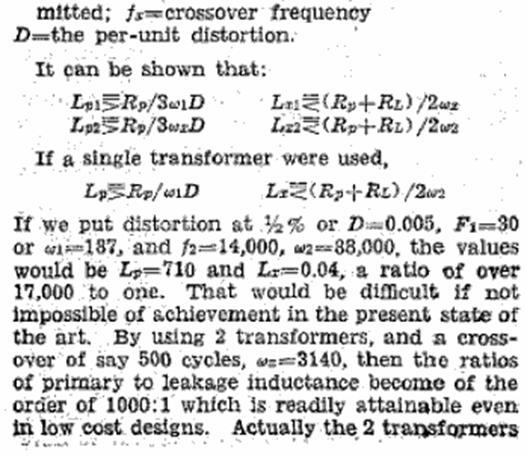

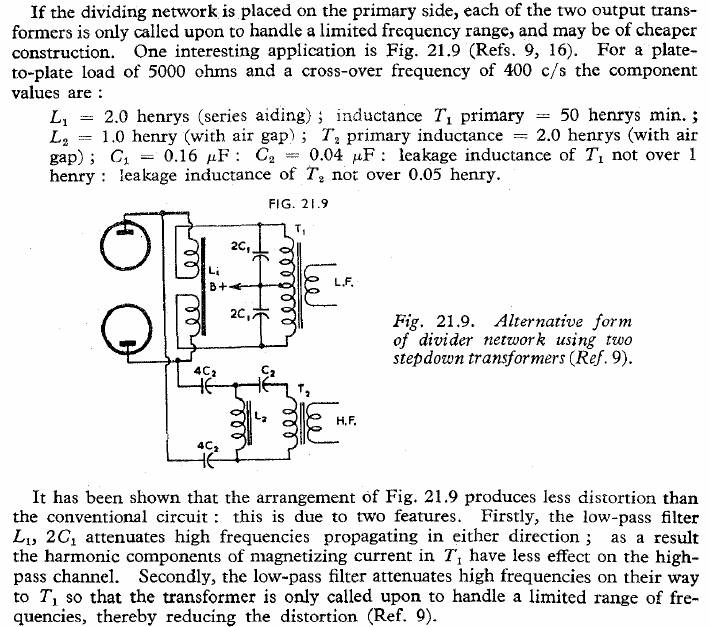

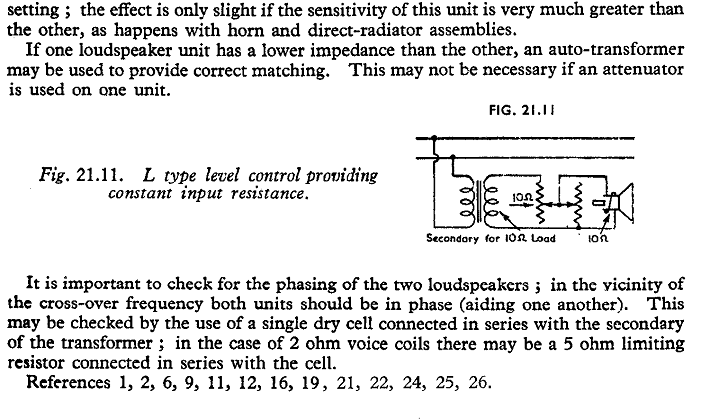

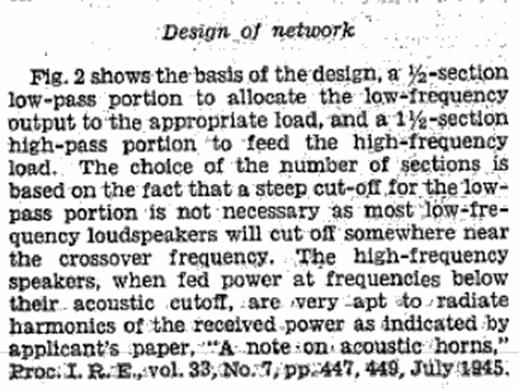

Artigo de �Radiotron Designer�s Handbook�

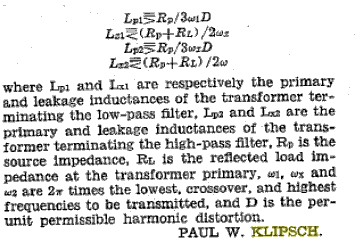

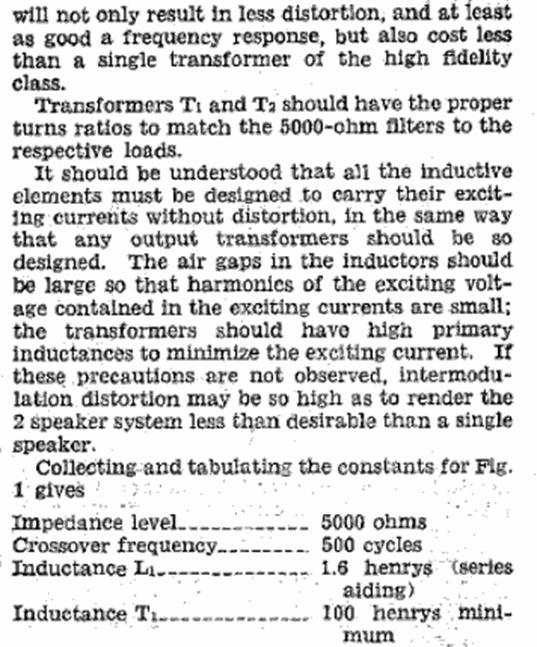

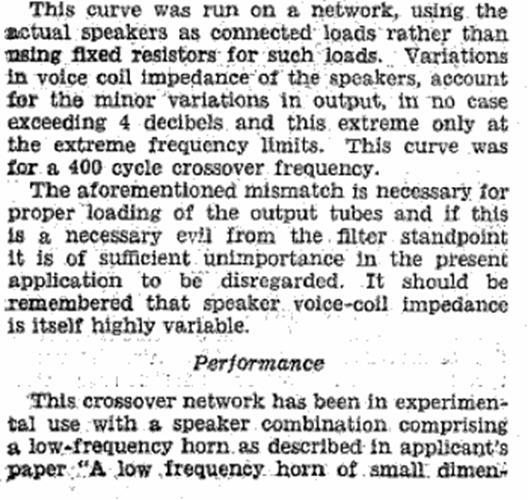

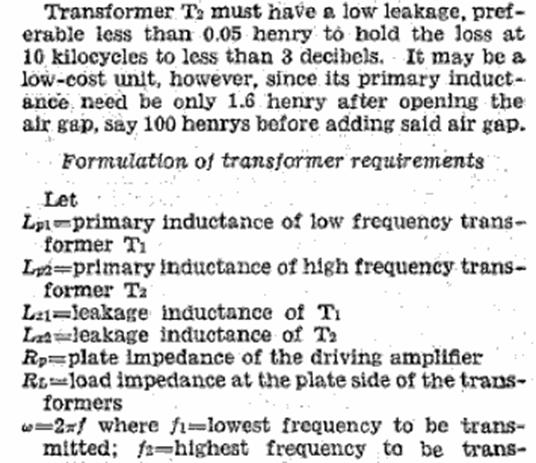

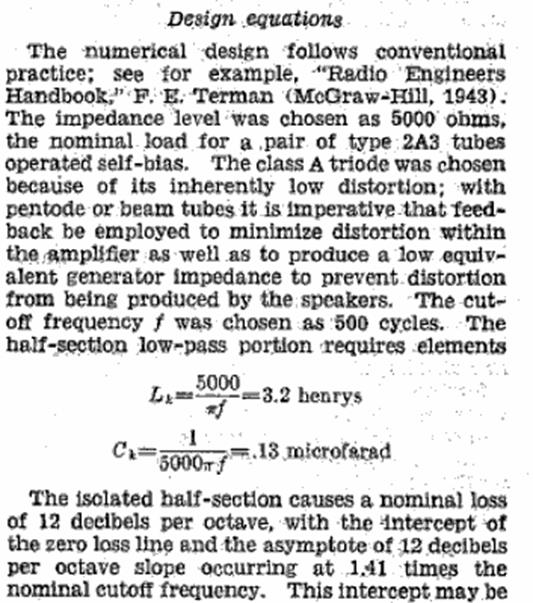

Artigo original de Paul W. Kiplisch.

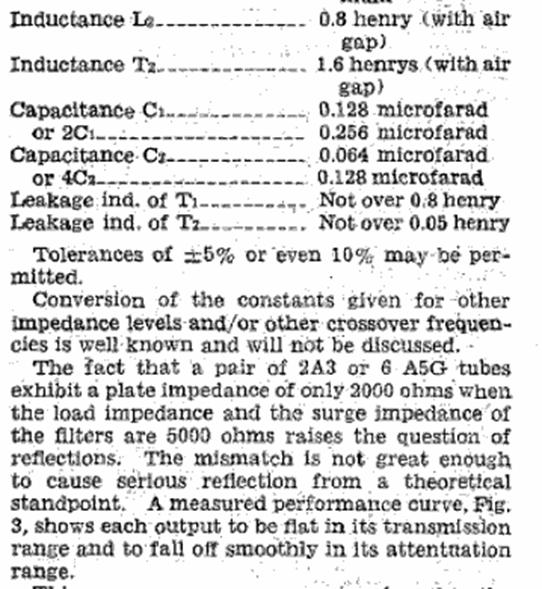

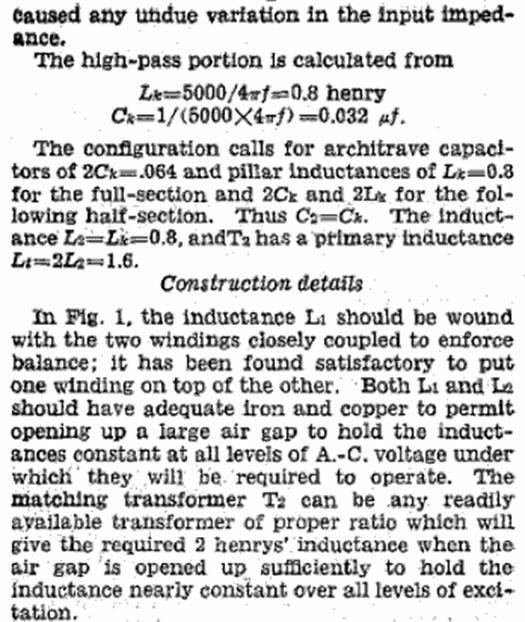

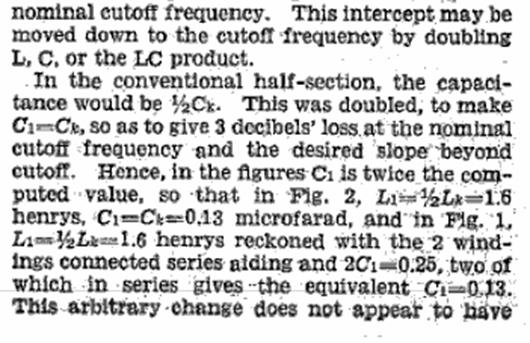

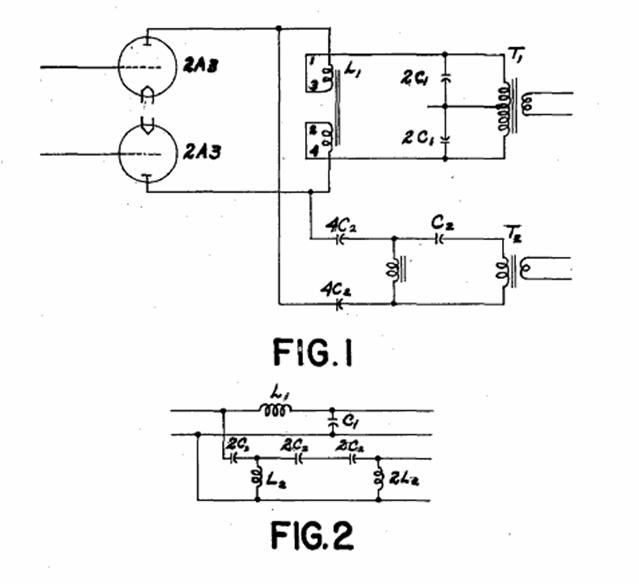

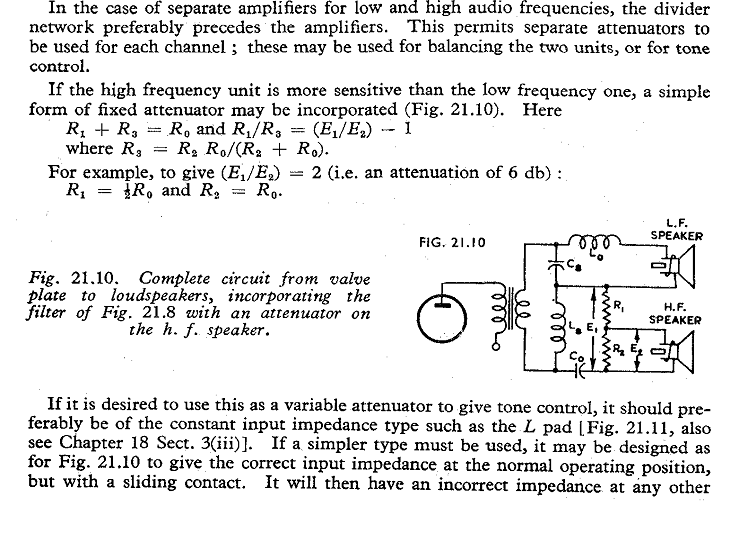

Fig 1 e Fig 2 Mostram as anologias nos dois sistemas divisores de freq��ncias.



N.T. H� uma certa discrep�ncia entre os dois artigos Desta forma, preferimos ficar com os dados do autor, apesar de n�o chegarem a ser absolutamente cr�ticos. Neste caso, apelamos aos dados de Menno van der Veen que t�o bem levantou o �segredo� do transformador de sa�da do Quad.  http://www.novacon.com.br/audiohmq1b.htm e http://www.novacon.com.br/audiohmq1c.htm

A rela��o entre reat�ncia e indut�ncia num transformador de sa�da bem constru�do est� da ordem aproximada: Reat�ncia (em Ohms) =  3.5 x Indut�ncia (em Henrys)





Finalmente!

Dados construtivos da etapa de sa�da do amplificador Kontinental.

Dimens�es dos transformadores adaptados para ferragem nacional:

Tr1 ferro EI 16 48x40mm  empilhamento 16mm Janela 192mm2

Tr2 ferro EI 22 66x55mm  empilhamento 22mm Janela 300mm2

Enrolamentos:

Tr1;rela��o total prim�rio /secund�rio  4.5:1  I e II=  225 espiras, fio # 32  , III e IV= 50 espiras, fio #20.

Tr2; rela��o total prim�rio /secund�rio  17:1  V= 1700 espiras, fio # 32  CT , VI=  100 espiras, fio #20.

A bolinha corresponde ao ponto de inicio do enrolamento.

� Tr1 corresponde a uma metade do transformador ambas partes comp�em um �nico transformador inteiro.

Salvo os enrolamentos  I e II  e III e IV que s�o bifilares e a exist�ncia de entre ferro (Gap) em sua montagem,  n�o temos nenhum detalhe especial.

O transformador de graves Tr2 pode ser substitu�do por um transformador Yojikonda  127V/220V/ 2x15V para 50W

069

J 73-B

127/220V

15 + 15V x 3A

30V x 1,5A

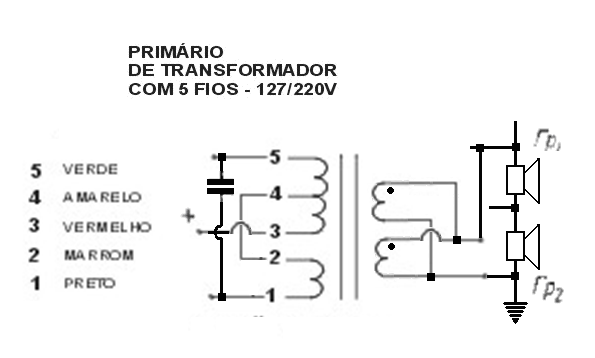

Metodologia de liga��o.

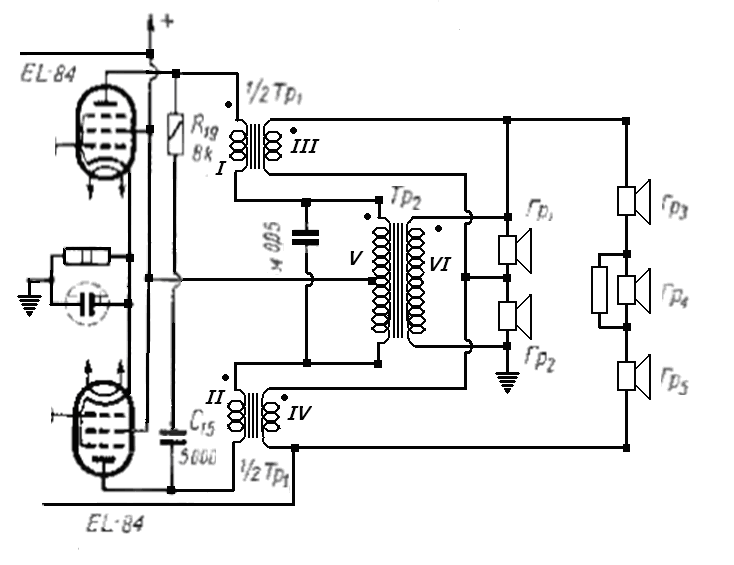

Liga��o do J73-B como push pull de graves. Em substitui��o a Tr2

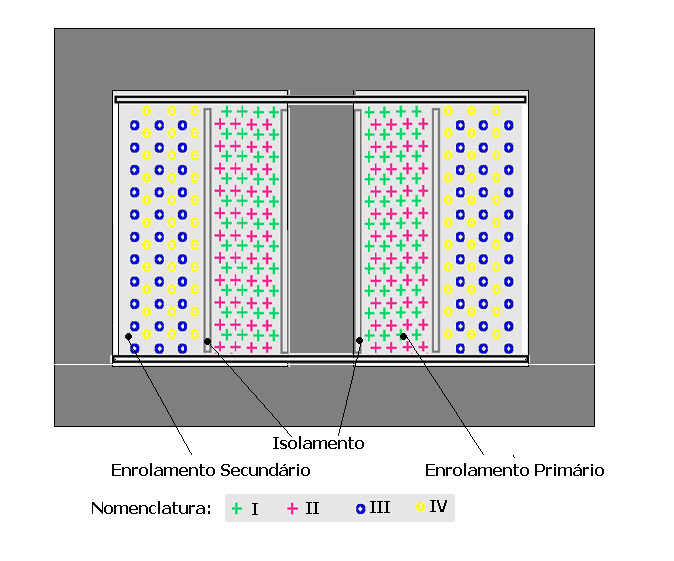

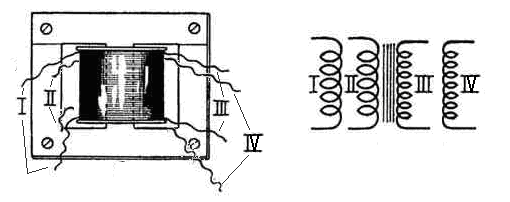

Dados em corte do transformador Tr1 mostrando sua montagem.















xxxxxxxxxxxxxxxxxx

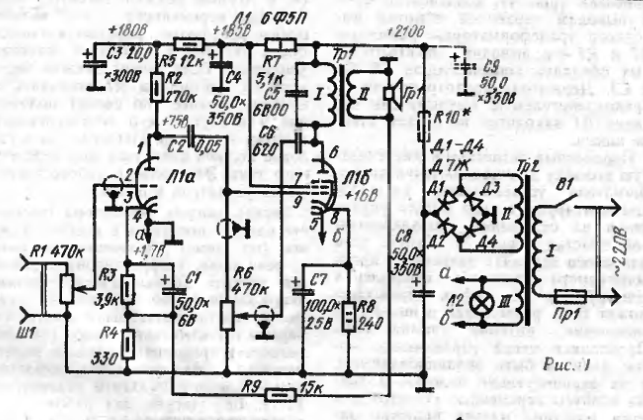

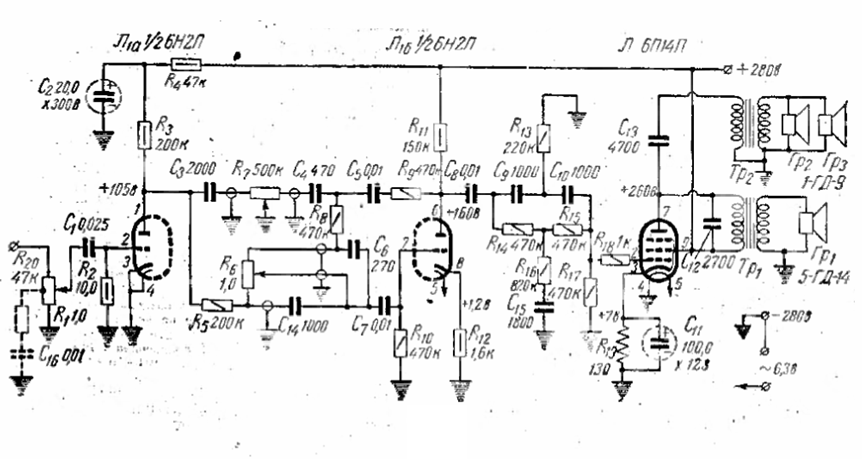

3) V. Kostikov com regulagem ampla de timbre (a eleva��o de graves alcan�a 35 dB), pode interessar aos aficionados em baixos para bandas ou guitarras



В.Костикова. Detalhes dos transformadores de saida:

Veja 9) - Yu. Romankov - Tr1 Kostikov =Tr1/Tr3 Romankov;  Tr2 Kostikov =Tr2/Tr4 Romankov.

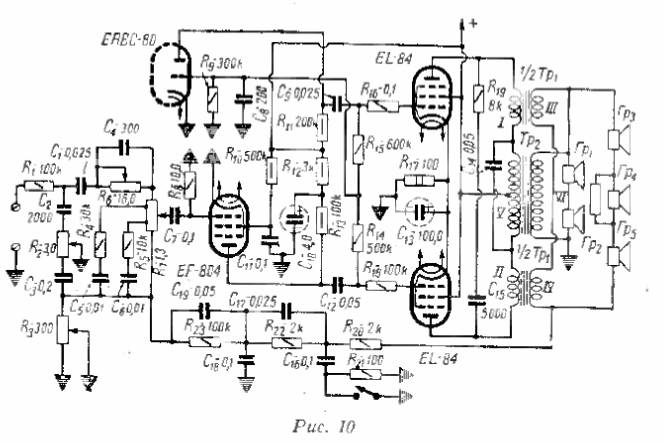

4) M.Ganzburg com canal de graves e agudos com possibilidade para est�reo.



R11b vai ao outro canal g�meo de L1a, L1b, L2.  Os transformadores de sa�da s�o de Z=5K para SE e Z=8K para PP.

М.Ганзбурга



xxxxxxxxxxxxxxxxxx





5)  V. Bolshov �O cl�ssico�



Semelhan�a Cosmoson p�ginas http://www.novacon.com.br/audiooutpre19.htm e seguintes.

sa�da Z=5K para SE

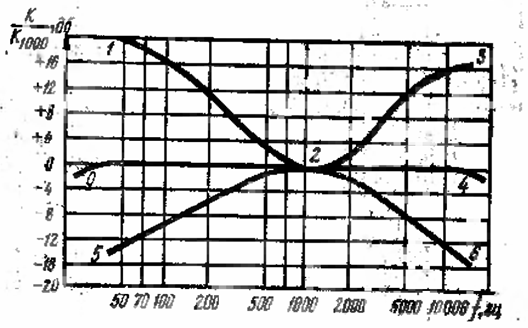

Gr�fico de resposta.



xxxxxxxxxxxxxxxxxx









6) Amplificador de uma s� v�lvulas de V. de Borisov



В.Борисова

sa�da Z=5K para SE



xxxxxxxxxxxxxxxxxx
