Seleção de Amplificadores de Baixa Freqüência da Revista “Radio”

Схемы усилителей низкой частоты.

2

Continuação

Sempre dados completos incluindo os transformadores de saida

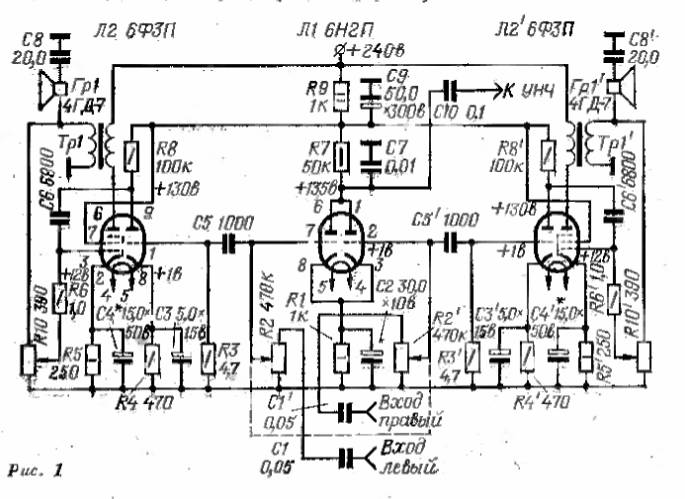

7) Estéreo de três válvulas A.Vorobiov-Obukhov;

Stereo А.Воробьёва-Обухова  saída Z=5K para SE

 УНЧ= ligar ao canal de graves. Sugestão:

Amplificador de P.Yunakov

П.Юнакова

saída Z=8K para PP UL

xxxxxxxxxxxxxxxxxx

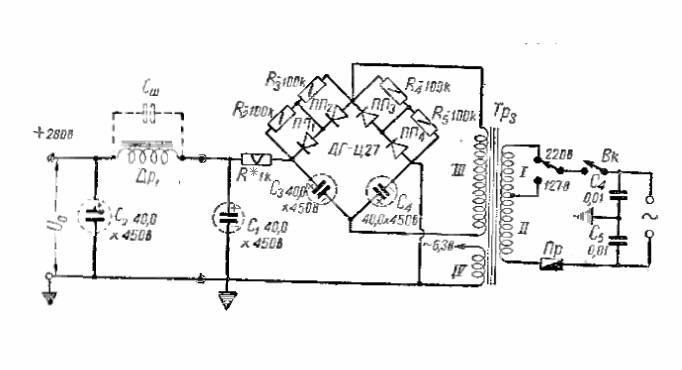

8) Fonte Universal de E. Alitovsky

xxxxxxxxxxxxxxxxxx

Dados do transformador: Enrolamento III  100Volts 120mA

A tensão de saída no terminal final depende do resistor R*

1K=280V: 1K8= 260V; 2K2- 250V  3K3= 230V.

O reator Dr1 pode ser qualquer  um de 3 a 10H e Cw devera ter um valor  entre 0,1 e 0,5 uF para sintonizar com o choque e eliminar o zumbido residual de AC.

Poderemos usar ente fonte com todos ao amplificadores demosntrados neste segmento. De acordo com a corrente necessária poderemos usar uma ou duas fontes.

Amplificadores apresentados passiveis de utilização da Fonte Universal de Alitovsky:

P.Yunakov ,V. Kostikov, M.Ganzburg, V. Bolshov, V. Borisov, A.Vorobiov-Obukhov, Yu. Romankov, V. Ivanov, M. Davydov, E. Zeldin

xxxxxxxxxxxxxxxxxx

9)  Yu. Romankov Amplificador agregado

Amplificador estéreo tricanal. Canal de graves em separado.

Com gabinete inversor de fase.

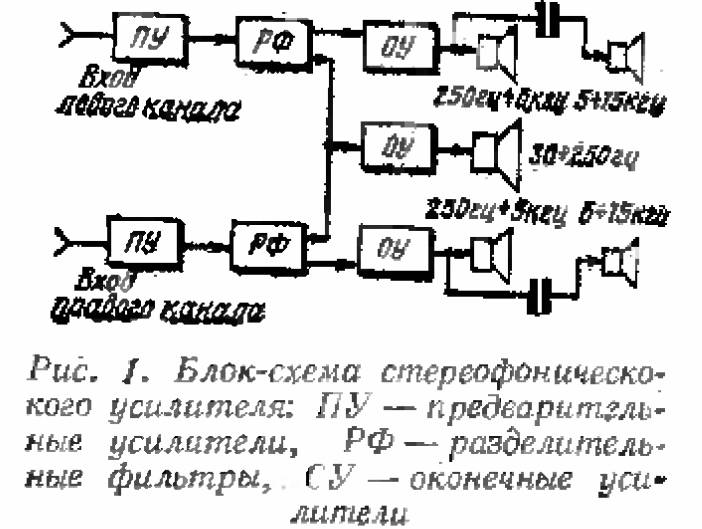

Esquema em bloco do equipamento.

Ю.Романюка

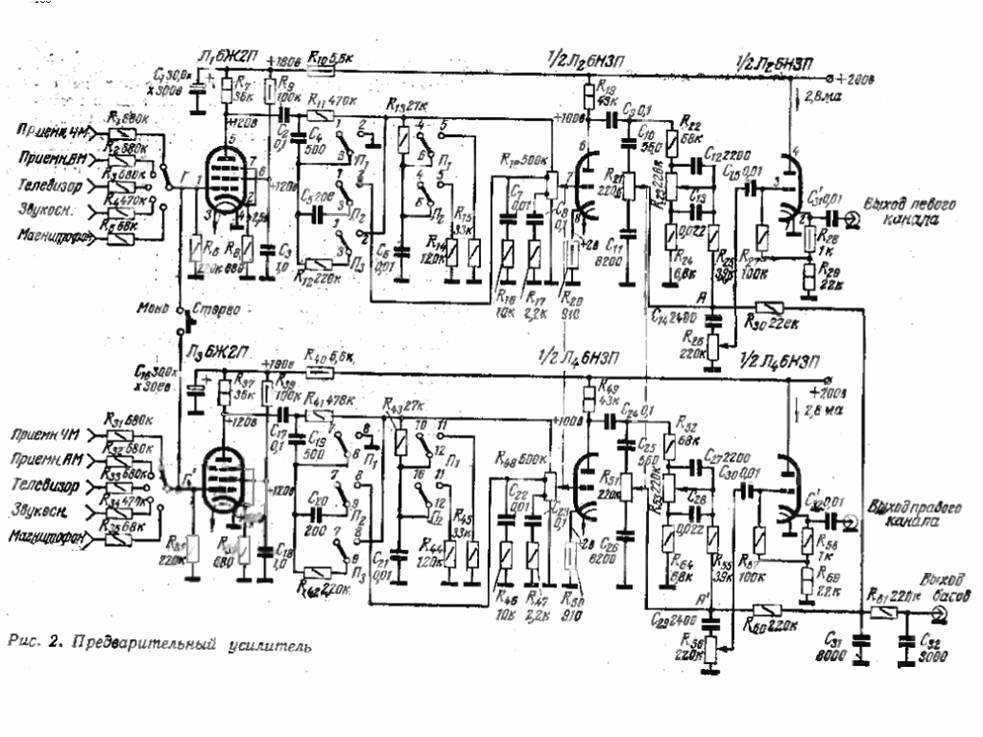

Pré amplificador

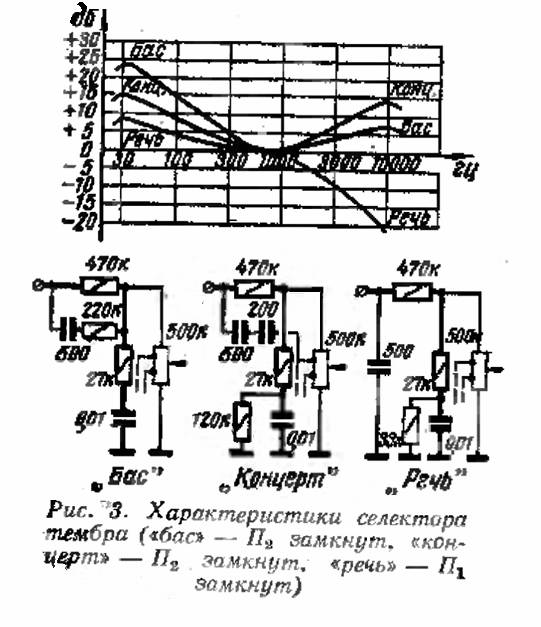

“Baixos”   “Concerto”   “Voz”

Variações as curvas de resposta.

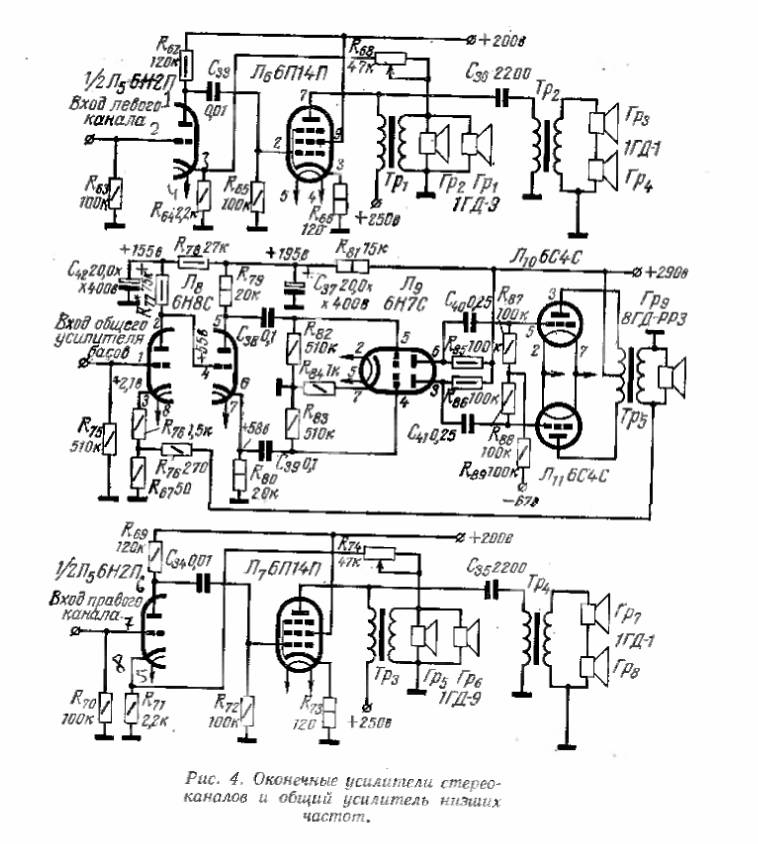

Unidade de potência

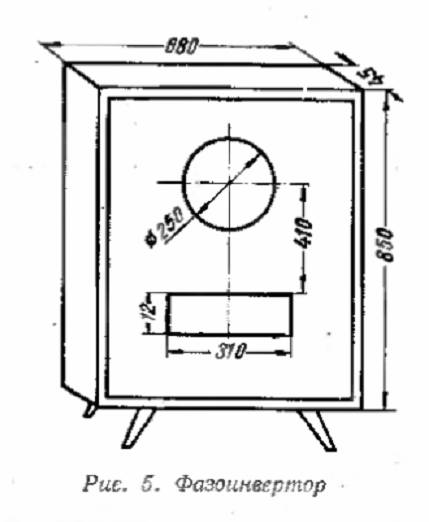

Caixa acústica para graves

Acima resposta dos canais estereofônicos

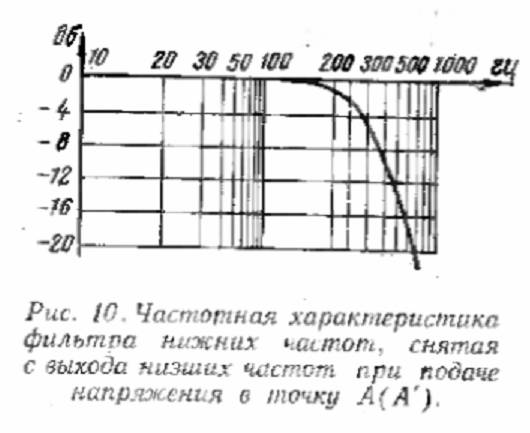

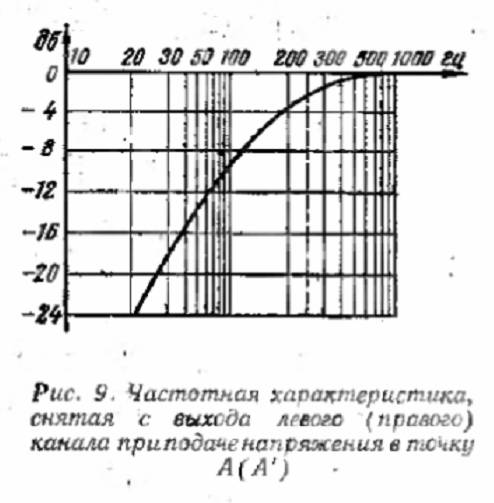

Abaixo resposta do canal de graves.

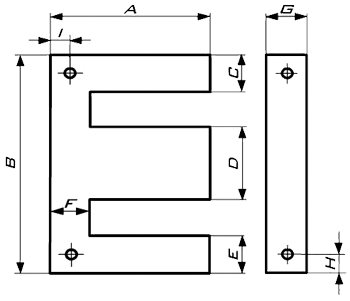

Adaptação para construção dos transformadores com ferro nacional.

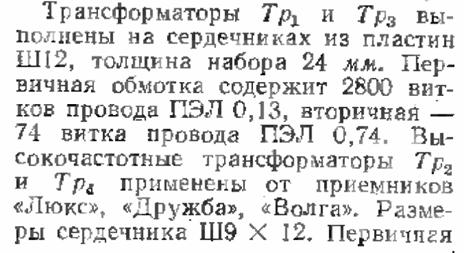

Transformador para médios Tr1 e Tr3

W 12  / EI 22 ou EI 0100  24mm de empilhamento

ou

Primário 2800 voltas fio 0,13 (#36)     Secundário 74 voltas fio 0.74 (#21)

38:1    5000 W:3.4W

xxxxxxxxxxxxxxxxxxx

Transformador para agudos Tr2 e Tr4

W9 / EI 18  12mm de empilhamento

Primário 2000 voltas fio 0.12 (#36)    Secundário 23 voltas fio 0.51(#24)

86:1    25.000 W; 3.4 W

xxxxxxxxxxxxxxxxxxx

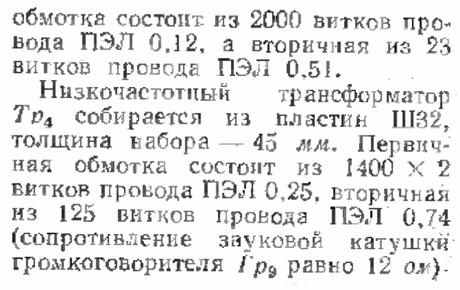

Transformador para graves Tr5

W32 / EI 60 45mm de empilhamento

Primário 1400 x 2 voltas fio 0.25 (#30)     Secundário 125 voltas fio 0,74 (#21)

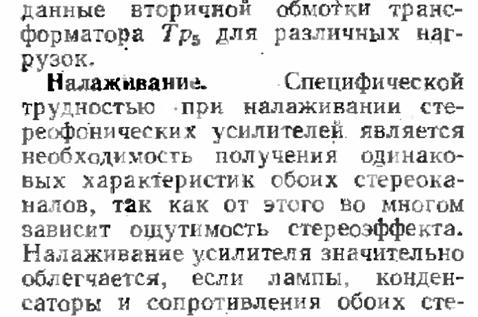

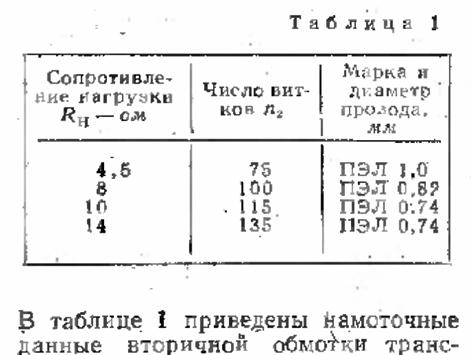

11.2:1   1000 W:8 W  (veja tabela para 4.5, 10 e 14 W)

xxxxxxxxxxxxxxxxxxx

xxxxxxxxxxxxxxxxxx

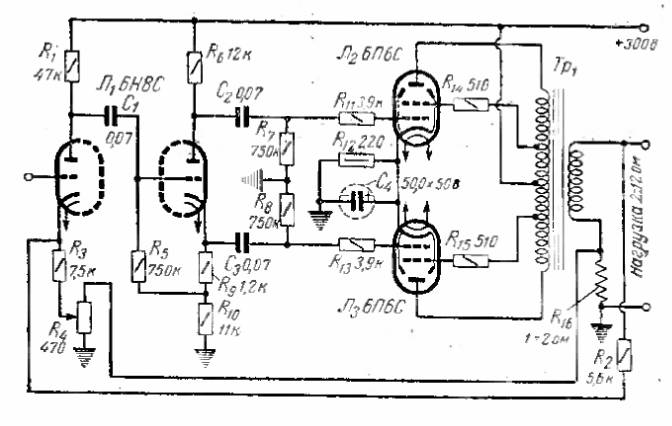

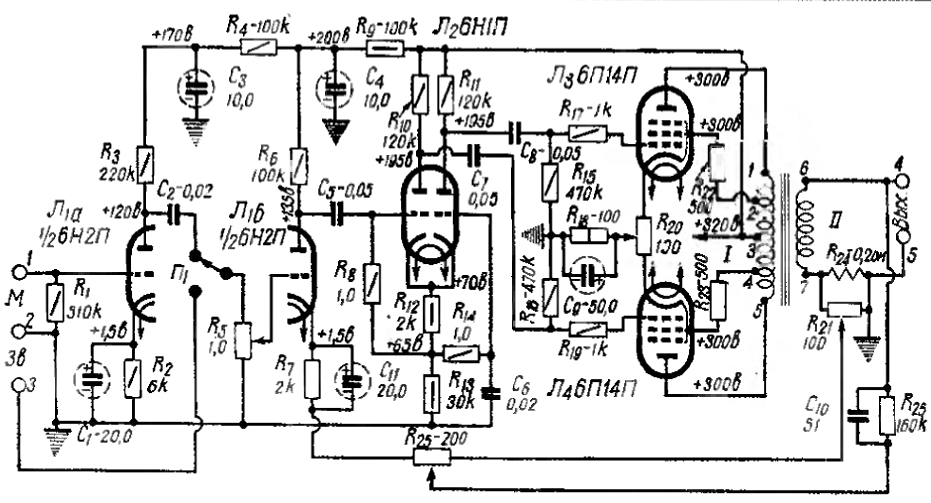

10)  V. Ivanov – Amplificador Push Pull com la realimentação combinada.

В.Иванов

xxxxxxxxxxxxxxxxxx

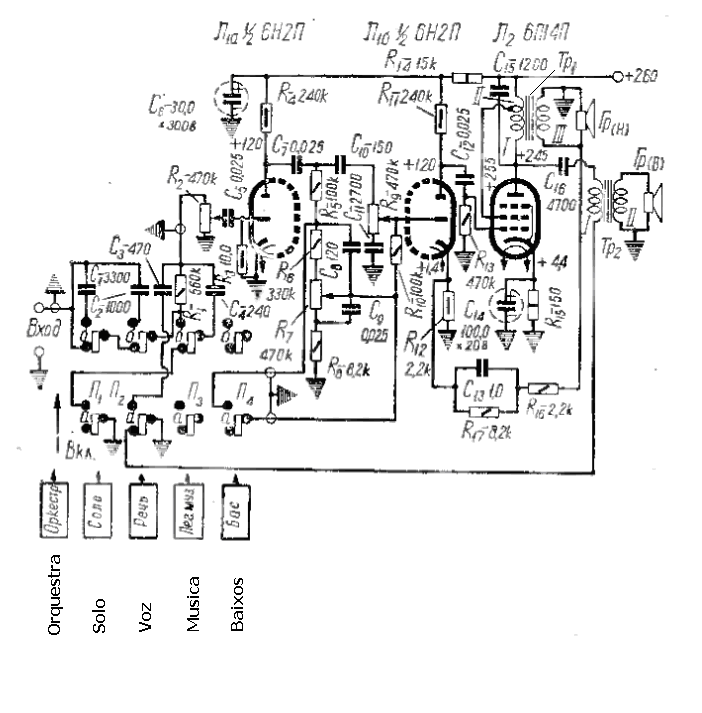

11) M. Davydov "Amplificador de audio com tonalidade por teclas"

М.Давыдов  Veja 9) - Yu. Romankov - Tr1 Davidov =Tr1/Tr3 Romankov; Detalhe primário: Enrolamento Dividido com derivação: Enrolamento I = 1960 espiras: Enrolamento II = 840 espiras .Tr2 Davidov =Tr2/Tr4 Romankov.

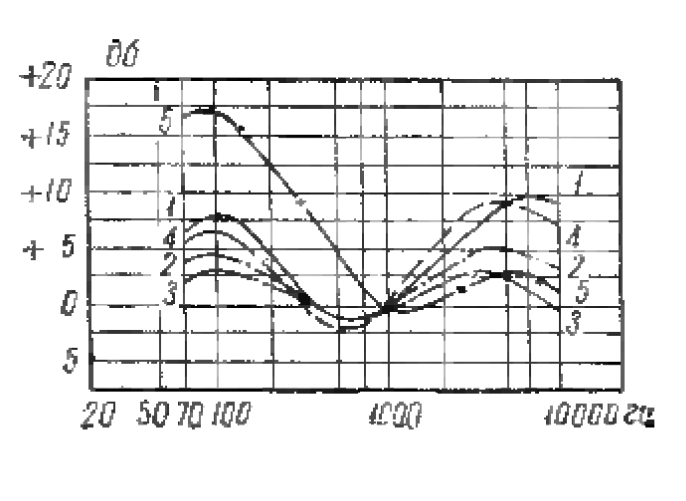

Curvas de resposta para as 5 teclas

1=Orquestra

2= Solo

3=Voz

4=Musical

5= Baixos

xxxxxxxxxxxxxxxxxx

Experiências: Reguladores de timbre

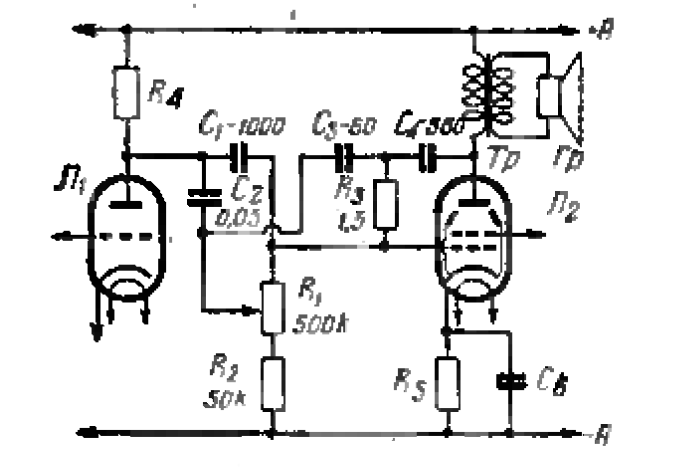

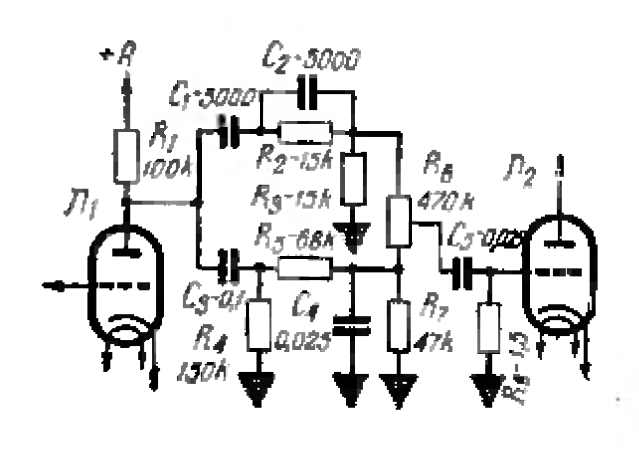

Controle de tonalidade por realimentação negativa seletiva tipo 1

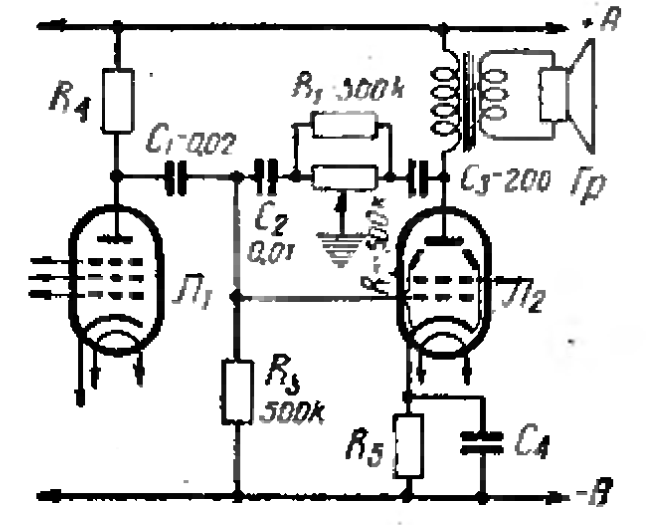

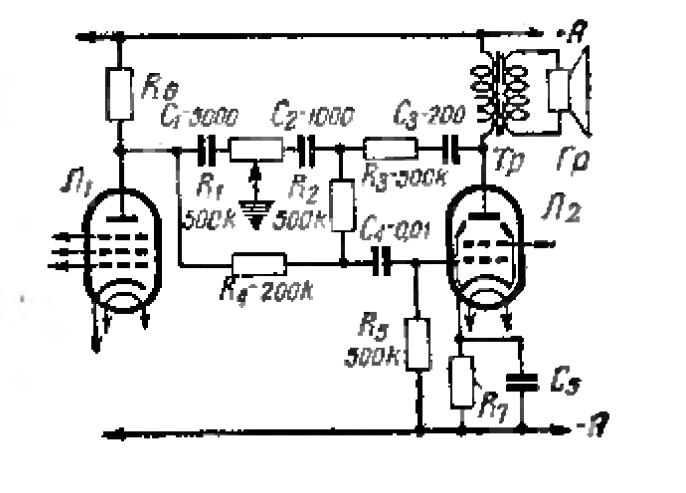

Controle de tonalidade por realimentação negativa seletiva tipo 2

Controle de tonalidade por degeneração

Controle de tonalidade por filtro seletivo

xxxxxxxxxxxxxxxxxx

Dois Amplificadores Classe B

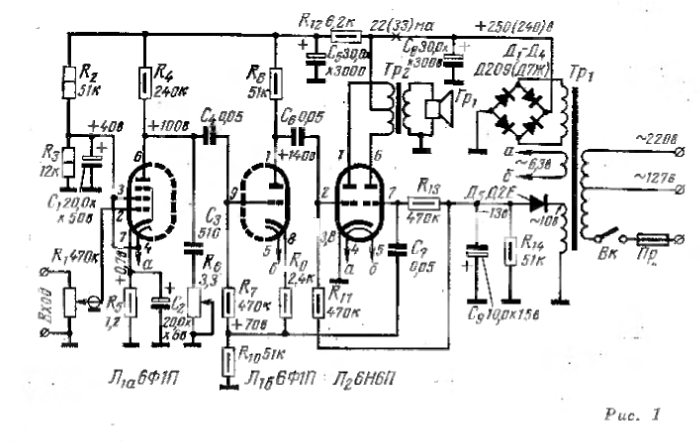

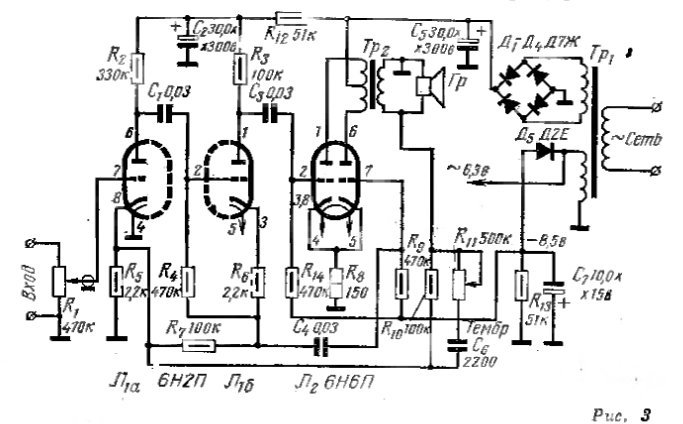

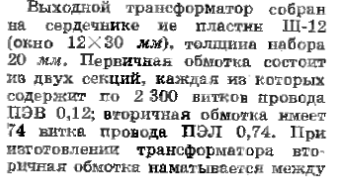

12) E. Zeldin Amplificadores em triodo classe “B" (6Н6П- ECC99) 10Watts

Saídas W 12 /  EI 16

1ª Opção: Empilhamento 20mm (8 Ohms)

Primário 2300 x 2 voltas fio 0.12 (#36)     Secundário 74 voltas fio 0,74 (#21)

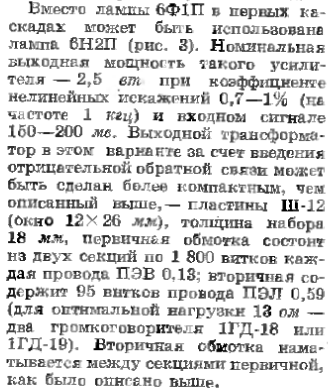

2ª Opção: Empilhamento 18mm (13 Ohms)

Primário 1800 x 2 voltas fio 0.13 (#36)     Secundário 95 voltas fio 0,59 (#23)

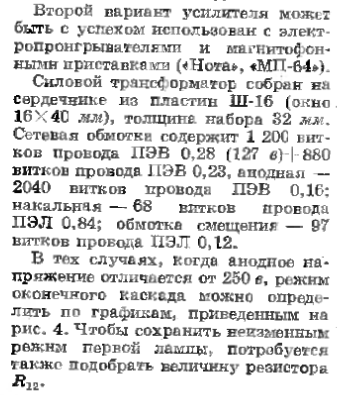

Forca W 16 / EI 16  Empilhamento 32mm

Primário 1200 voltas fio 0.28 (#29) (127V) + 8801200 voltas fio 0.23 (#31) (220V)     Secundário (250V anodo) 2040 voltas fio 0,16 (#34)

Secundário (6,3V filamento) 68 voltas fio 0,84 (#20)

Compensador de primário 97 voltas fio 0,12 (#36)

xxxxxxxxxxxxxxxxxx
