Amplificadores com Auto Correção de Polarização

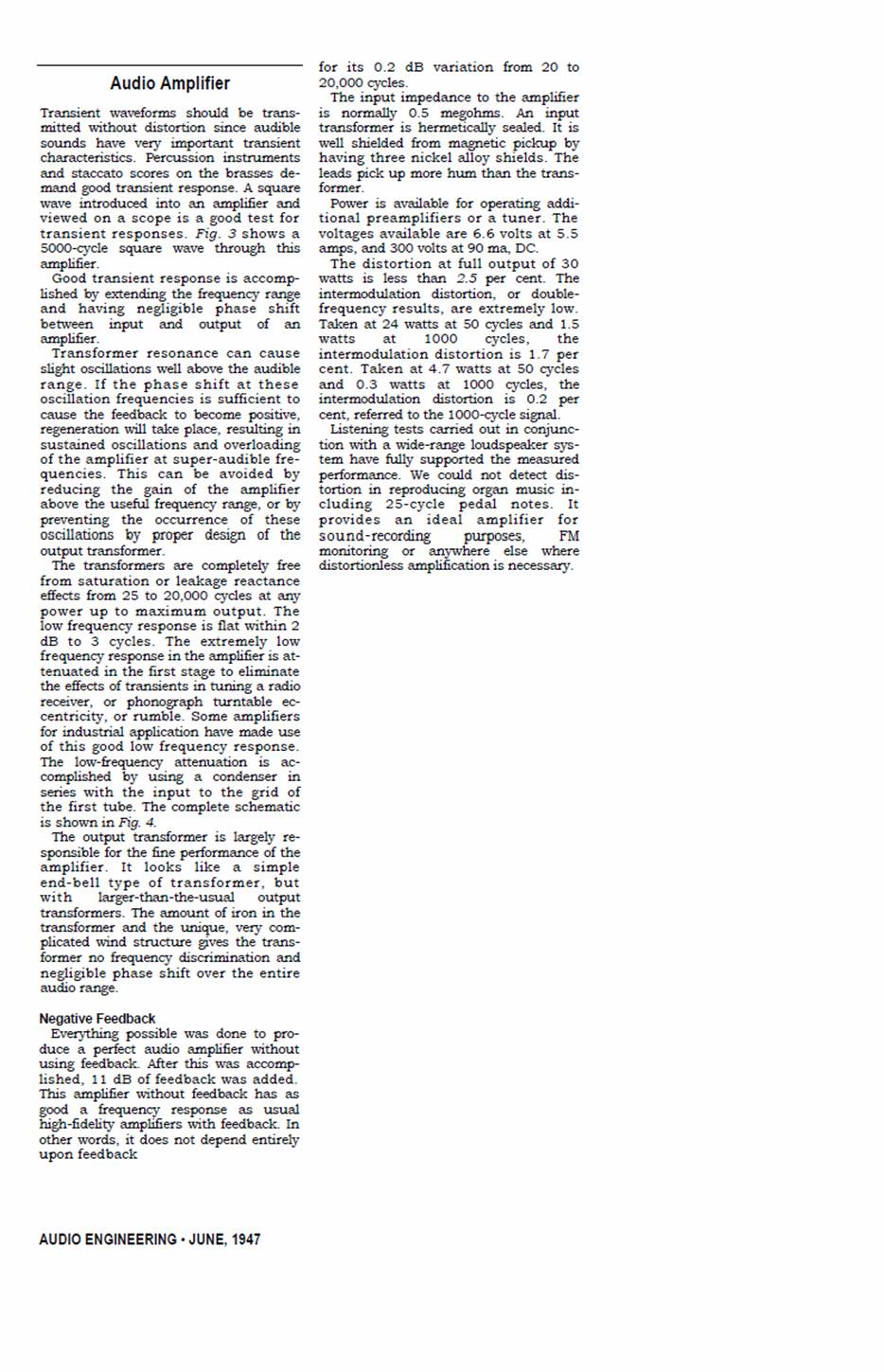

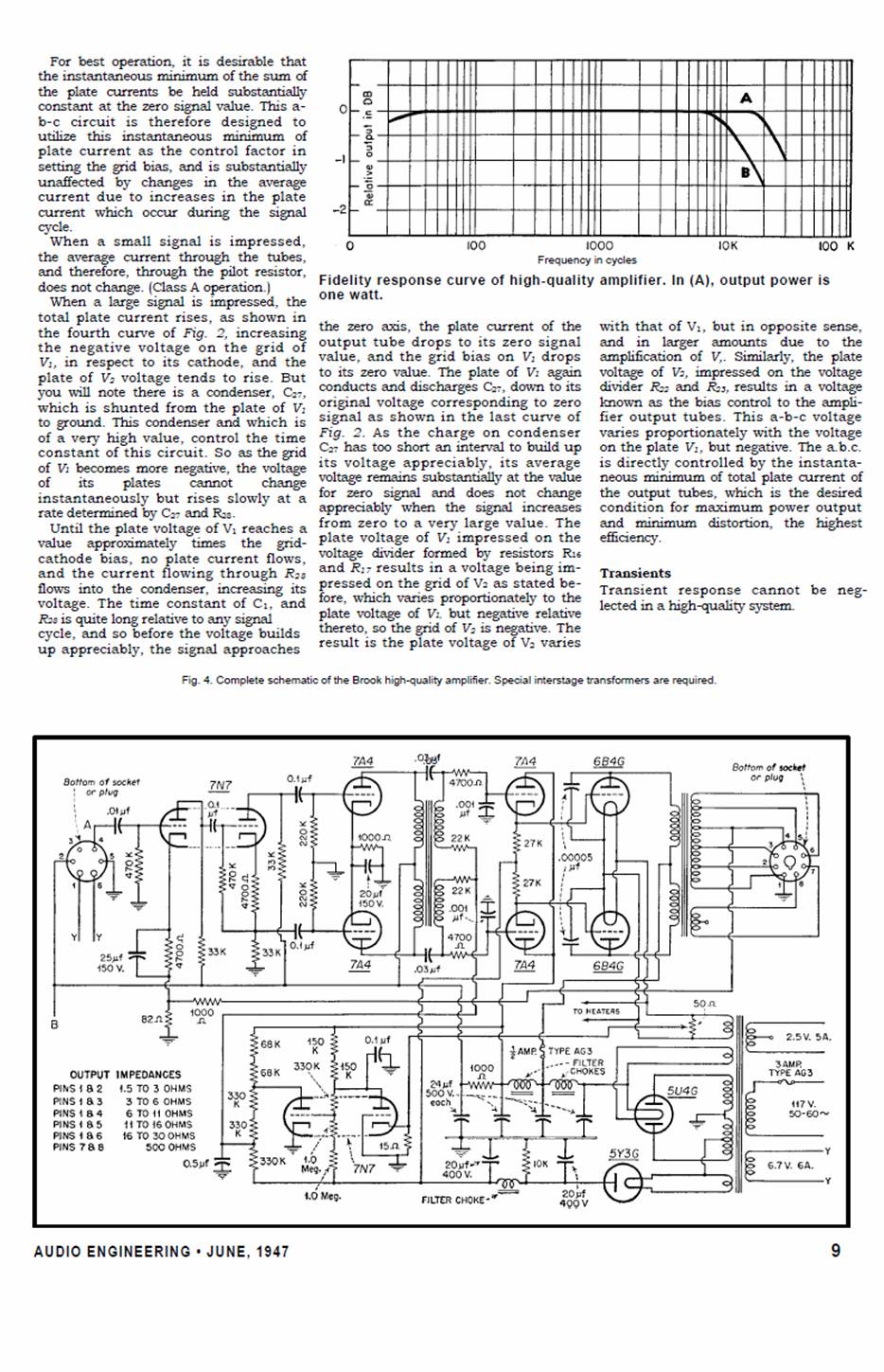

Lincoln Walsh

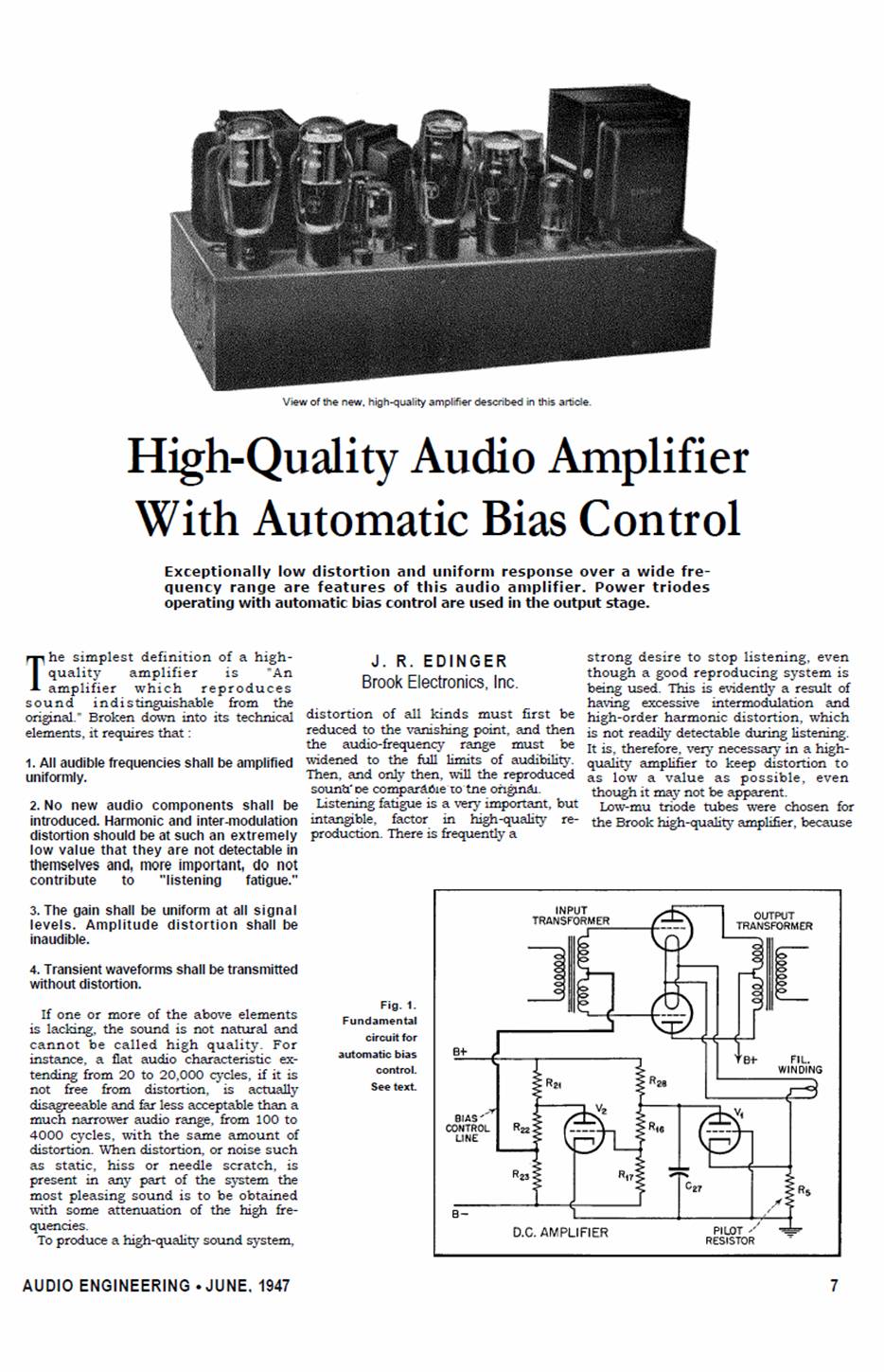

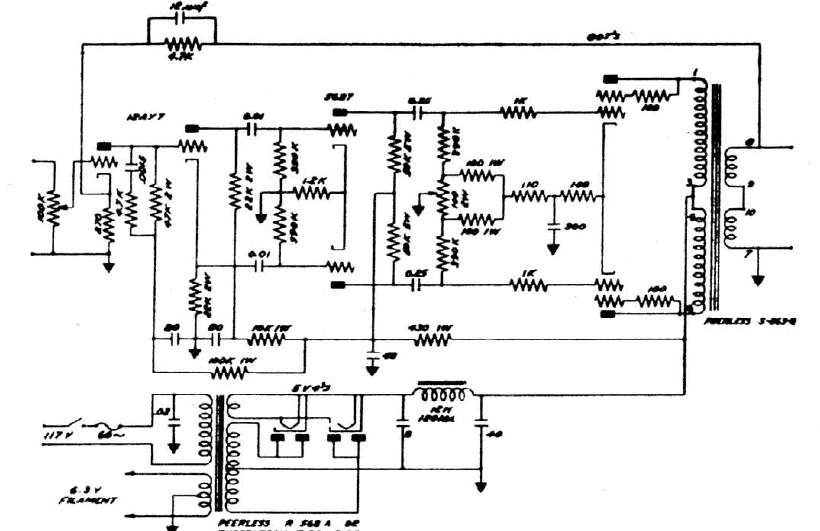

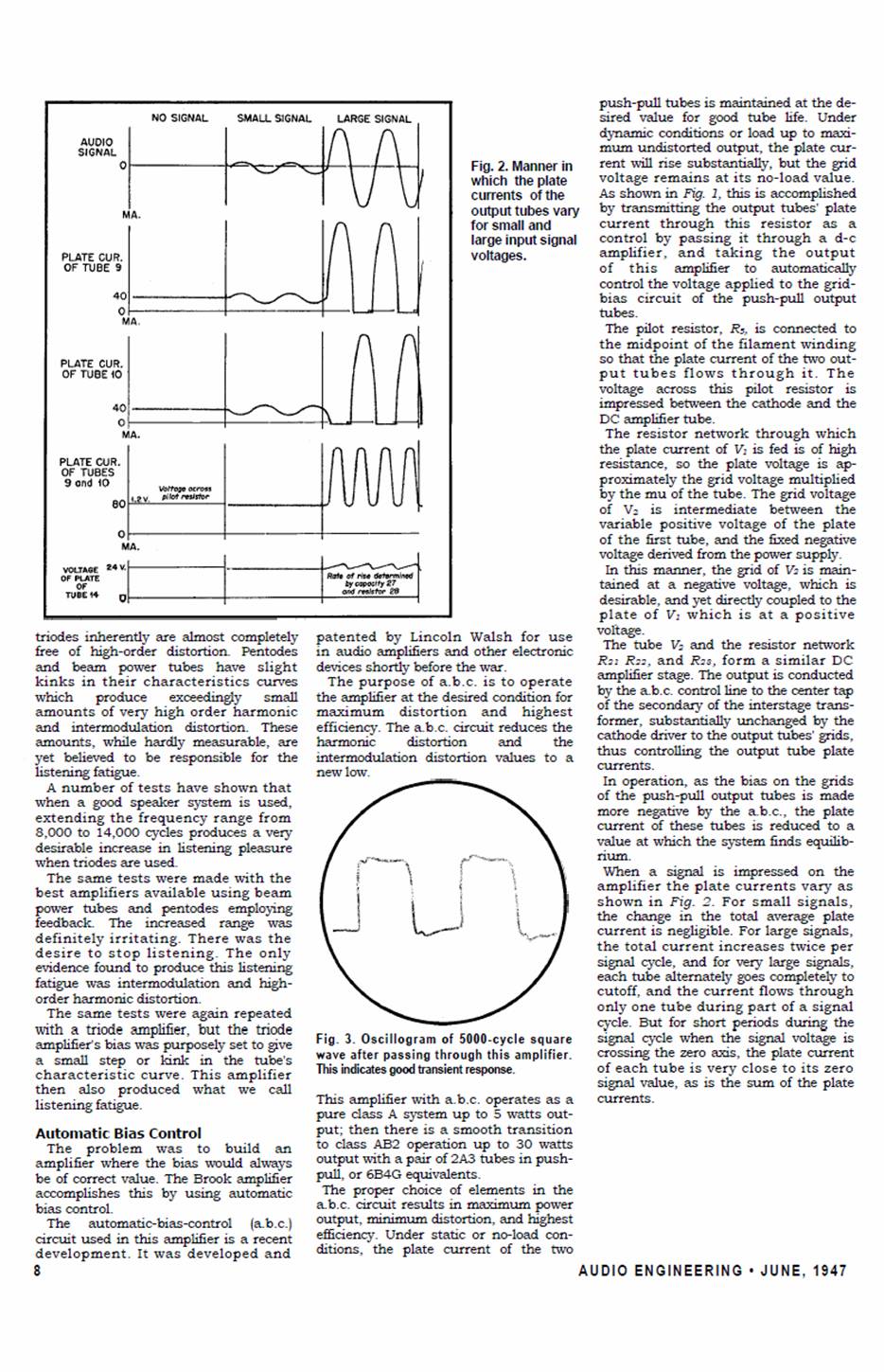

Brook Amplifier
http://www.pentodepress.com/home/amp-technology/amp-patent-7173488/2921266.pdf

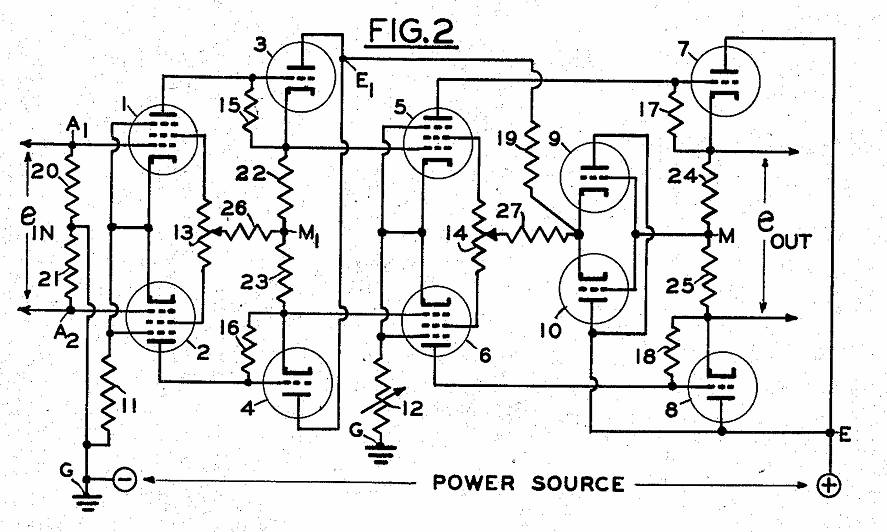

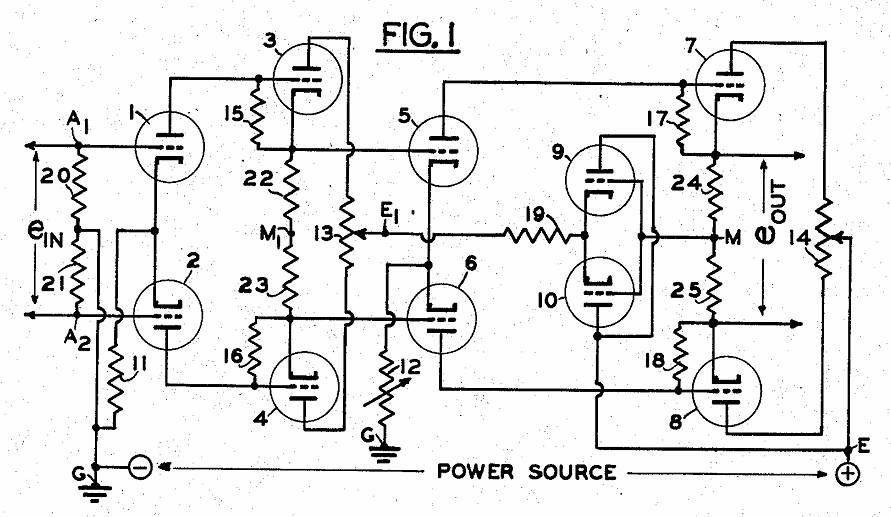

O amplificador auto equilibrado de Martin Kiebert é basicamente um par simétrico de impulsores por seguidor de catodo com acoplamento direto ao estágio de saída push pull cujas polarizações de grade são individualmente controladas pelos desvios naturais das polarizações de catodo das válvulas de saída.

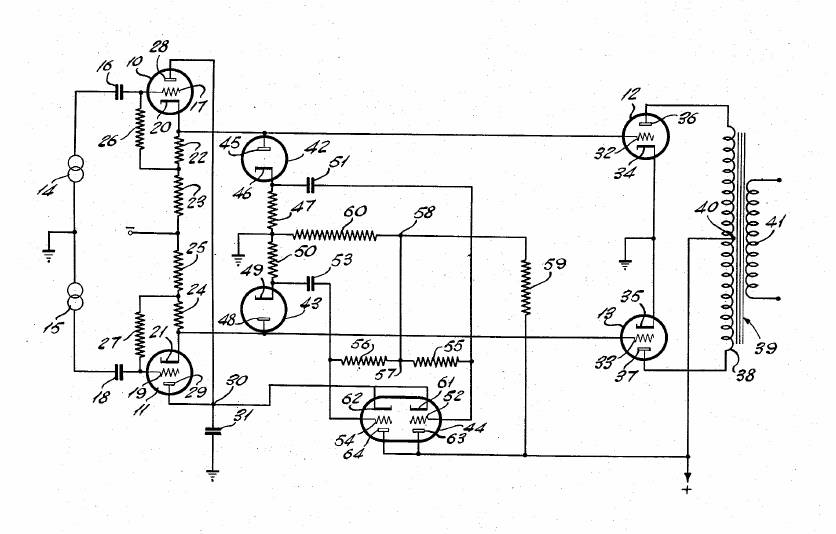

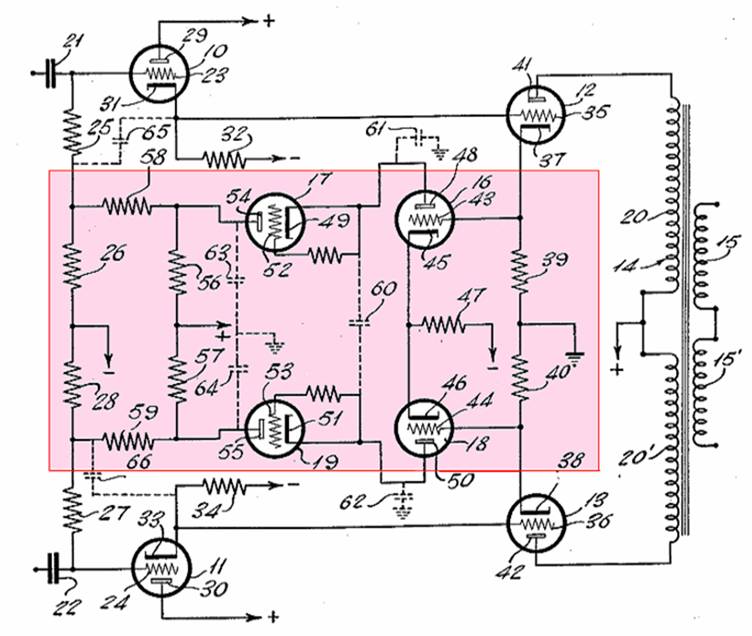

Significa dizer que: as polarizações de grade das válvulas 10 e 11 são controladas pelas tensões que se desenvolvem nos resistores 39 e 40 das válvulas 12 e 13.
O sistema de controle se efetua através de dois amplificadores de corrente contínua em conexão “cascode”
A válvula 10 é portanto polarizada pela variação de tensão no catodo de 12 via triodos 16 e 17 e
A válvula 11 é portanto polarizada pela variação de tensão no catodo de 13 via triodos 18 e 19.
+ representa uma tensão positiva em relação ao chassis. Aproximadamente +400V
- representa uma tensão negativa a respeito do chassis. Aproximadamente -300V
As válvulas 12 e 13 podem ser triodos ou pentodos de potência.
As válvulas 10 e 11 são duplos triodos de corrente médio alta tipo 12BH7 ECC99 5697 6BL7 ou CV-181Z
As válvulas 16, 17, 18 e 19 são duplos triodos de corrente média tipo 12AT7 ou ECC88
Os capacitores 60, 61, 62, 65 e 66 são de pequeno valor e visam a estabilidade do circuito.

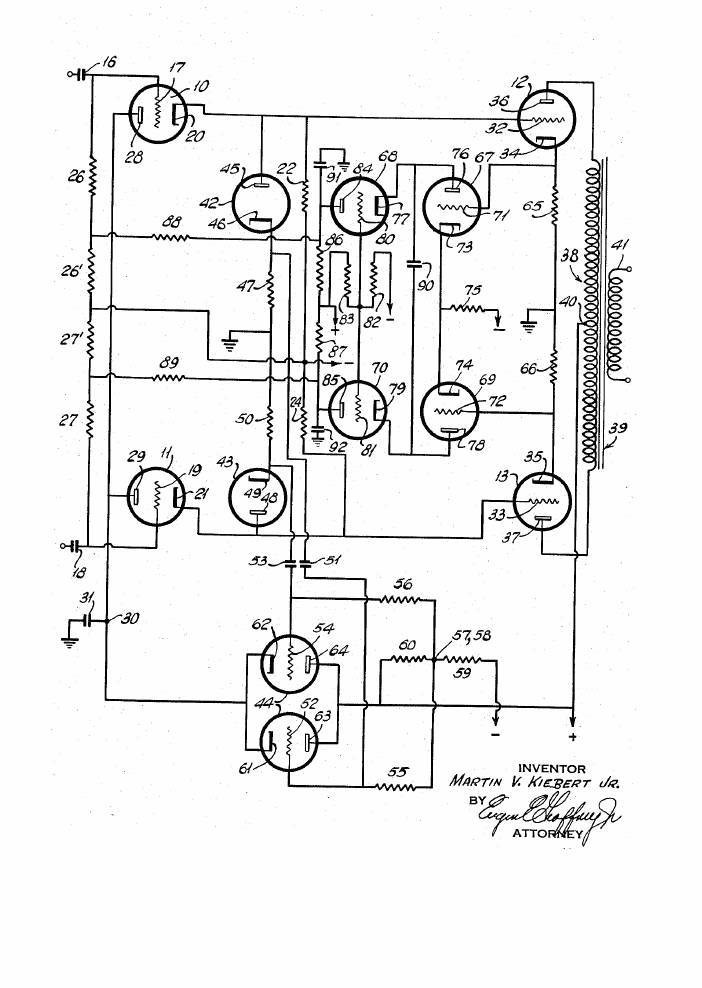

Avaixo duas variantes do amplificador de Kiebert
O primeiro com efeito de expansão
O segundo com efeito limitador
Aplicações práticas

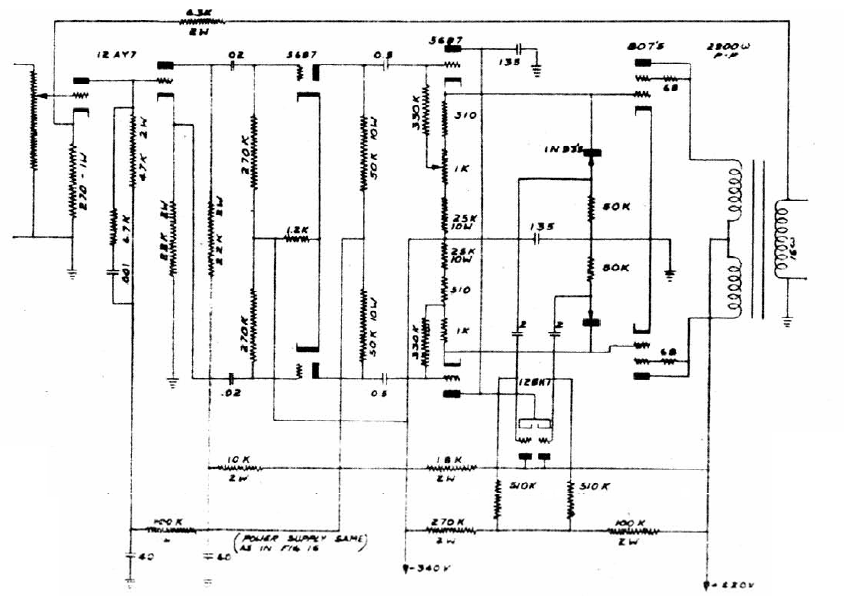

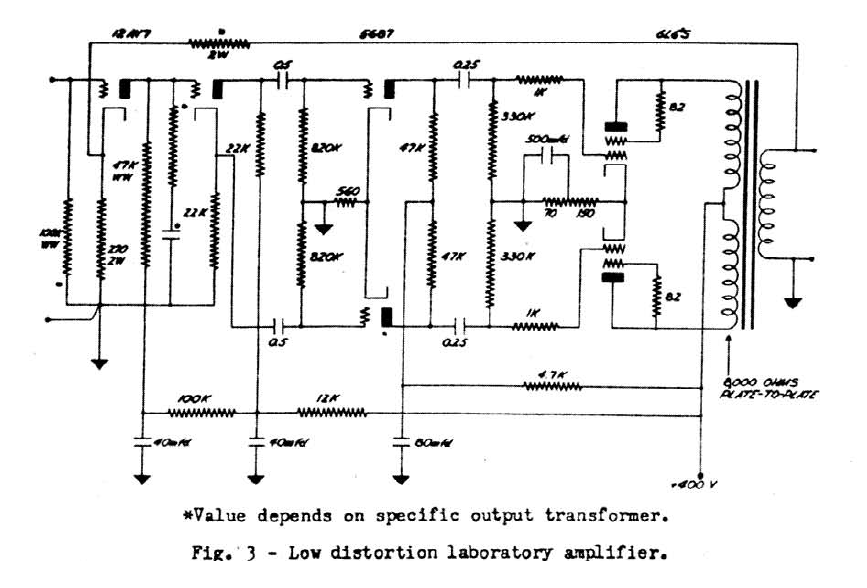

Amplificador tipo Williamsom triodo com cancelamento de 3º Harmônico.
Segunda Variante 11Watt
Terceira variante 65W
