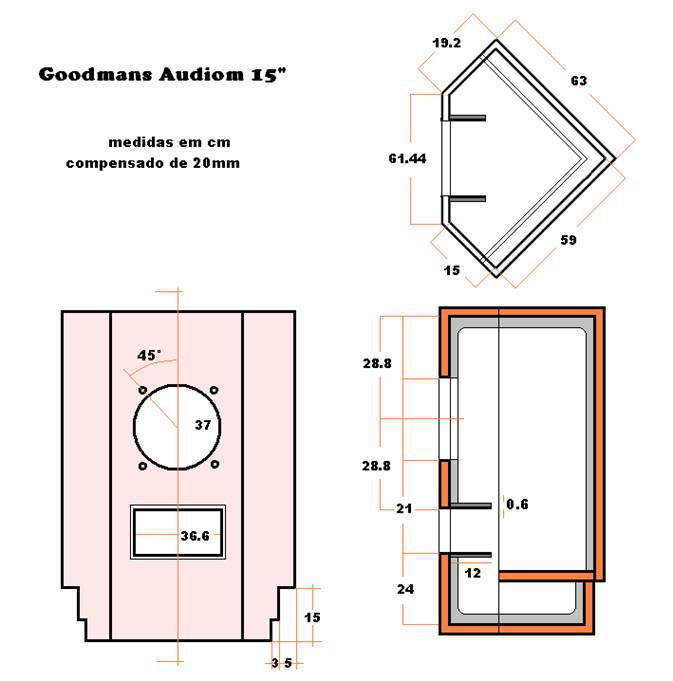

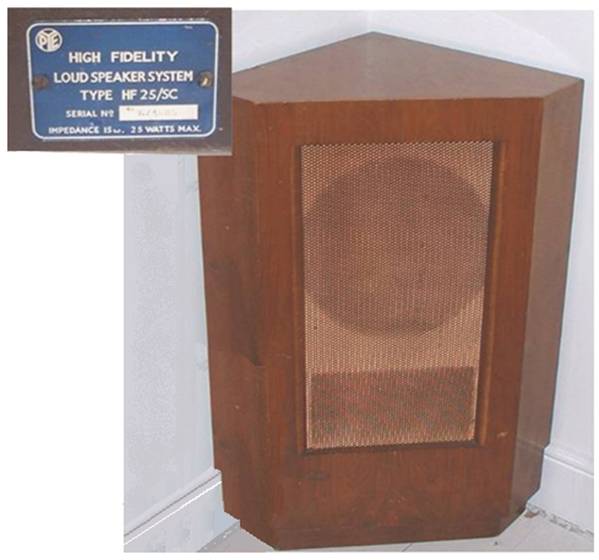

Este elemento fazia parte do sistema HF 25 comercializado pela PYE. Na verdade era uma junção de dois grandes projetos ingleses a caixa de canto Audion da Goodmans para falantes de 15” e com a inclusão do melhor falante inglês à época o Tannoy Silver Monitor Tipo LSU/HF/15.L com seu respectivo divisor de freqüências. O projeto encontra-se descrito no livro Palantes y Gabinetes Acústicos também de Júlio Rueda. Logo abaixo seus dados construtivos e série pictográfica do gabinete em questão.

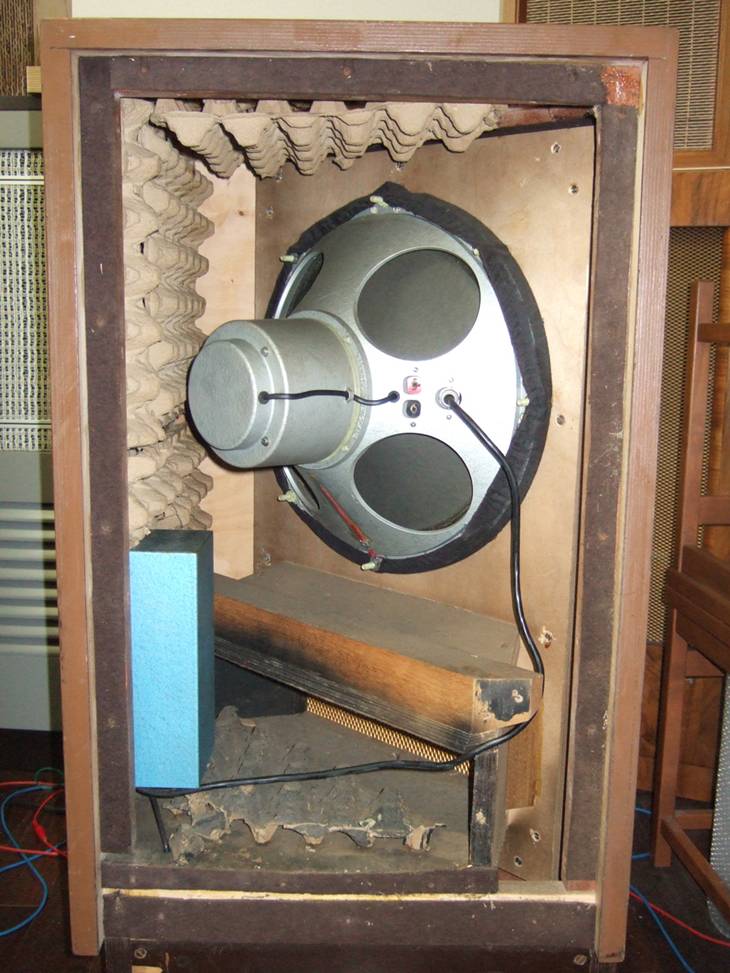

Detalhe mostrando o interior

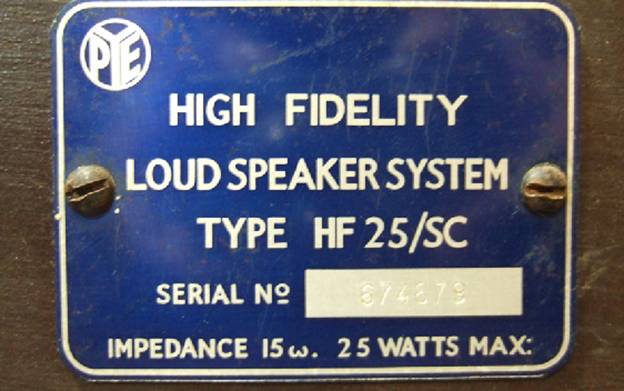

Plaqueta de identificação

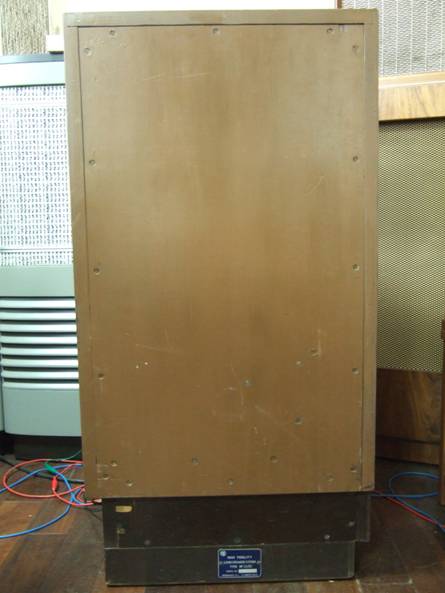

Acesso interno por uma das laterais

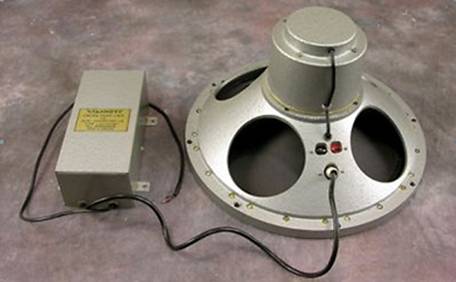

Alto falante utilizado com divisor de freqüências
Este é hoje o raro alto falante Tannoy Monitor 15L Loudspeaker model LSU/HF/15.L dos anos 1950. Utilizava o nome comercial de Tannoy Monitor Dual Concentric loudspeaker. Modelo profissional. Estes Tannoy Dual Concentric Monitor possuíam casamento correto de fases acústicas entre graves e agudos através de uma engenhosa montagem coaxial em que o cone de graves devia de corneta exponencial para os agudos Um diafragma côncavo para os agudos formava pressão na câmara traseira que seguia através de varias perfurações ao centro do núcleo gerando uma fonte sonora praticamente pontual, o que melhorava sobre maneira a reprodução acústica e a distorção por intermodulação. Seus princípios serão demonstrados no próximo segmento.
