Tannoy Monitor Silver 15-inch
Model designation: LSU/HF/15/L

Detalhes :

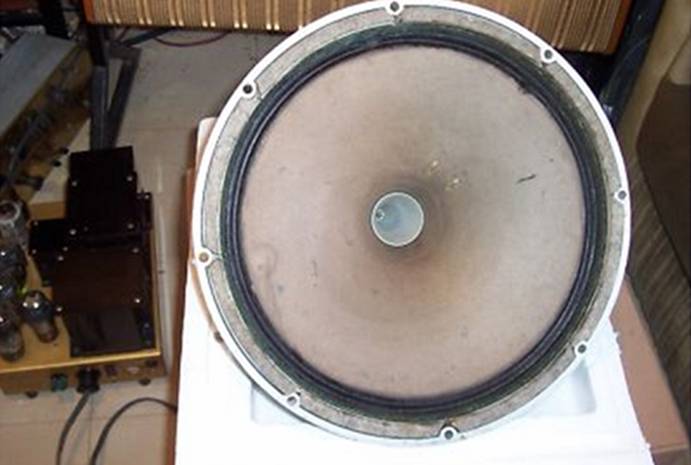

Vistas de verso e anverso com detalhe do cone difusor de agudos acoplado acústicamente ao cone de graves.

O falante TANNOY 15" SILVER Dual Concentric Monitor LSU/HF/15/L foi comercializado no período 1953 - 1958. Peso (lbs): 21. Suspensão do cone de graves: Material flexível usado em Acordeões. Resposta de freqüências: 30Hz - 20kHz. Sensibilidade: 93dB/2.83V/M. Impedância: 15 ohms. Transição de freqüências recomendado (Hz): 1000. Volume do gabinete mínimo Vas (m³): 0.27. Freqüência de ressonância ao ar livre do Woofer Fs (Hz): 40Hz. Massa do cone: Mms (kg): 0.072. Compliância:  Cms (x10^/4N^/1): 3.2 . Sd (x10²m²): 7.7 BL: 21.25. Resistência aparente Re: 9.5 Ohms. Fator de qualidade de sintonia Qa: 1.3. Qe: 0.32. Qts: 0.26. Potência amissível Pth (W RMS): 25W British / 50 W American. Fluxo do imã  -Graves- (LF): 12000 gauss. Fluxo do imã  -Agudos- (HF): 18000 gauss. Diâmetro da bobina móvel: 2". Cor: Pintura em martelado Prata. Estrutura: Redonda. Furos de montagem: 8. Guia de onda: Tipo vidro de pimenta.

O famoso modelo original que lançou a filosofia Dual Concentric Monitor sobrevive em novos Tannoys que usam o mesmo princípio.

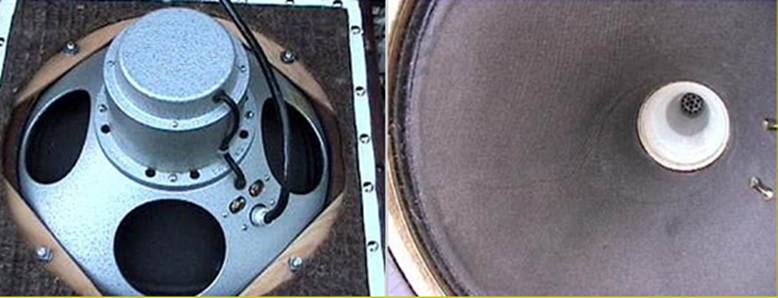

À esquerda velos as ligações do falante observando em particular a alimentação do diafragma traseiro destinado à reprodução dos graves.

À direta vemos no fundo do cone difusor de agudos a configuração em “vidro de pimenta” que garante a fase correta das altas freqüências na garganta da corneta de agudos. Esta corneta é preparada na parte interior do núcleo do entreferro do pólo magnético do imã responsável pelo movimento da bobina móvel da unidade de graves.

O diagrama abaixo, o corte físico de um falante e a visualização detalhada do fabricante ajudam a elucidar a explicação.

Diagrama Dual Concentric Monitor

Diagrama ampliado

Corte físico

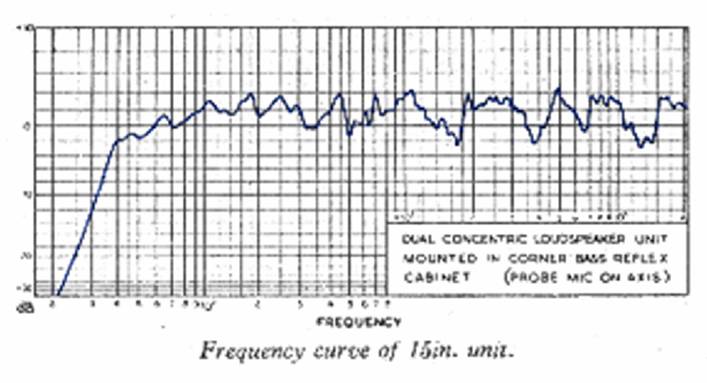

Resposta de freqüências

Visualização detalhada do fabricante

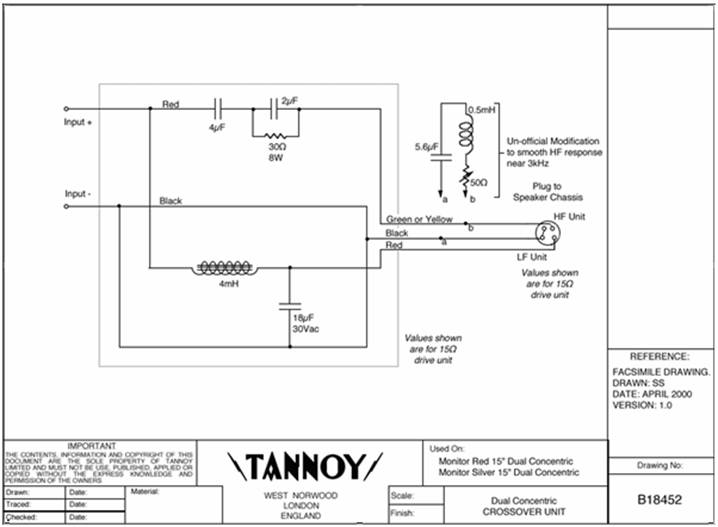

Diagrama do divisor de freqüências original

Os dados apresentados são suficientes para a reprodução de um novo sistema HF25. Não se esqueça, porém que a qualidade do transformador de saída é fundamental para a aplicação dos 26db de realimentação negativa. O equipamento, todavia funcionará a contento com menor valor de realimentação.

No próximo segmento apresentaremos uma pequena jóia ao alcance do montador com experiência média nesta área um single ended com 10W de potência.
