Tecnologia Adotada:

A PYE teve o cuidado de empregar a maior quantidade de experimentações positivas obtidas em laboratórios ingleses, publicadas pelas revistas de seu país. A PYE não era especificamente uma empresa especializada em áudio, mas de vasto cabedal eletrônico, desta forma ela trilhou o caminho de congregar o melhor possível ao menor preço incidente e incorporou a toda experiência disponível de terceiros para apresentar um simples, mas excelente produto final.

Na parte do pré-amplificador não houve grandes invenções. Em relação ao modelo monofônico HF10 foi retirado o sistema de filtro de resposta de altas (10k,7k, 5k) , padrão em quase todos os pré ingleses, (QUAD, LEAK, Williamsom, British RCA, etc.), e colocado um simples controle de equilíbrio (balanço) entre canais; curioso que com potenciômetro com chave permitindo num dos extremos fusão total entre os canais para monofônico. A parte dos convencionais controles de graves e agudos (este Baxandall com realimentação negativa) e volume, o seletor de entradas prevê: Fita (estéreo), Radio (mono), e Pick-up (estéreo) (indistintamente magnético, cristal ou cerâmico) em três equalizações 78, LP Old LP New , com saída estéreo para gravador de fita. Estas bem inspiradas na publicação da Mullard e também adotada pela Amperex em seus prés.

Tudo com nove tomadinhas coaxiais especiais (não RCA) de fabrico Mc. Murdo, e mais um pequena chave na parte traseira para reversão dos canais L-R.

O amplificador de potência é digno de uma análise mais detalhada uma vez que o circuito adotado é realmente impar não tendo sido exatamente empregado por nenhum outro fabricante até o momento.  Ao nos recordarmos das comparações de Willliamson e Walker logo após

Hafler e Keroes haverem publicados dados sobre os novos transformadores Ultra lineares, os primeiros demonstraram num estudo as vantagens do transformador com realimentação catodina sobre o Ultra linear. Indiscutivelmente em ambos sistemas poderemos dosar o sinal realimentado.

A PYE adotou um forma inusitada de aplicar a realimentação negativa.

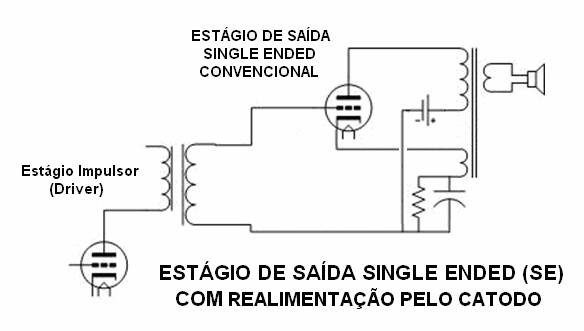

Apesar de usar a mesma metodologia da QUAD, e adaptá-la à saída simples, veja o que foi feito:

http://www.novacon.com.br/audiodopdin.htm

A configuração QUAD é uma conjugação criteriosa do seguidor de anodo com o seguidor de catodo e nela já se pesquisava desde o inicio dos anos ’30. Na época a configuração era chamada de Push-Pull com uma só válvula.

Em primeiro lugar a PYE adotou-se a configuração de realimentação parcial “Q.U.A.D.” caso x=n pois o enrolamento para alto falantes não era suficiente para a realimentação desejada.

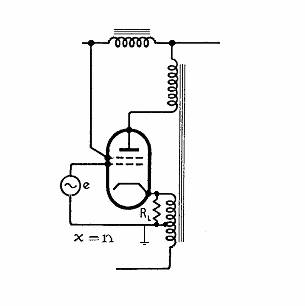

Configuração básica adotada x=n com ligeira modificação,

Veja http://www.novacon.com.br/audiodopdin%202.htm  onde V. encontrará  outras dicas sobre o amplificador de Claus Byrith que também utiliza realimentação positiva ( Neste amplificador usou-se uma impedância de 3KOhms no primário, em lugar dos 2K ohms adotado pelo PYE) e  uma citação sobre o boletim técnico da “Valvo”

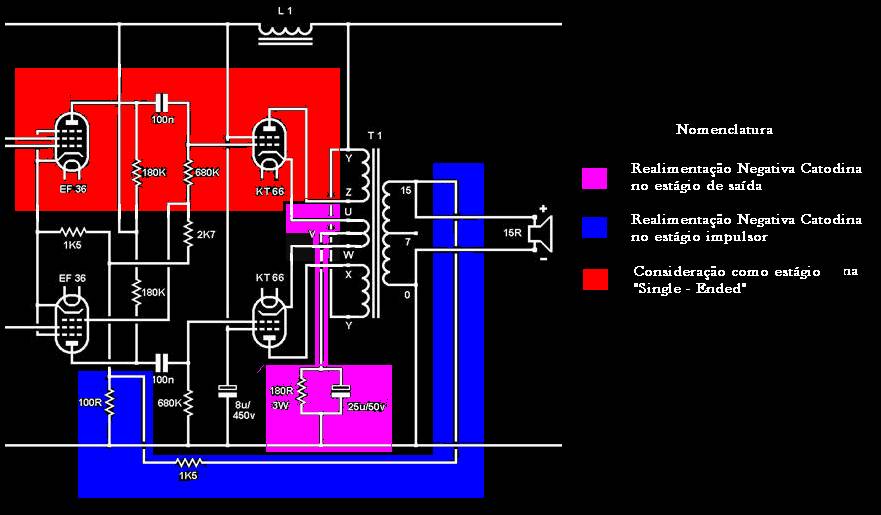

Este é o amplificador “QUAD” original (circuito parcial) Veja mais detalhes em :

http://www.novacon.com.br/audiohmq1.htm e http://www.novacon.com.br/audiohmq1b.htm

Marcamos em azul a realimentação negativa “externa”

Em violeta a realimentação negativa “interna”

E em vermelho considerando o amplificador como “Single Ended”

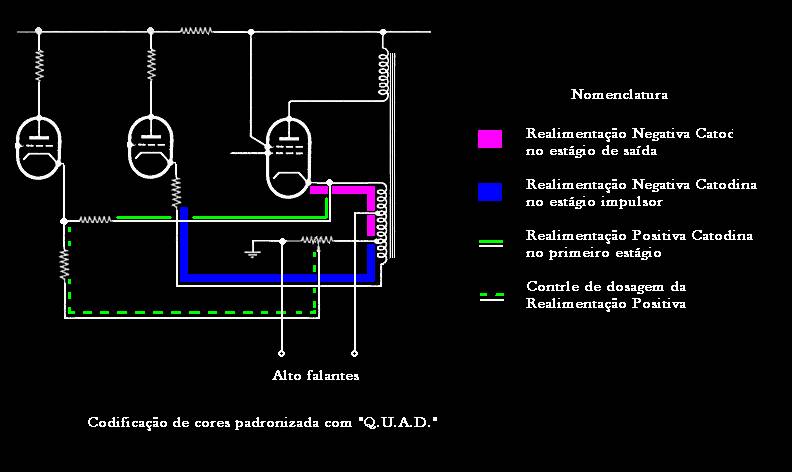

A grande novidade no PYE SE  foi sem dúvida a adoção da realimentação positiva (marcação em verde) cujos benefícios de amortecimento são inigualáveis veja “Alto falantes e fator de amortecimento:” na primeira página de apresentação do HF 25 desta mesma seqüência do artigo.

A linha pontilhada verde corresponde ao ajuste de nível da realimentação positiva para casamento exato do conjunto gabinete acústico com tipo de falante utilizado.

O controle se efetua por um potenciômetro duplo coaxial e independente situado na parte traseira da unidade de potência e recoberto por um chapeuzinho vermelho.

Os circuitos

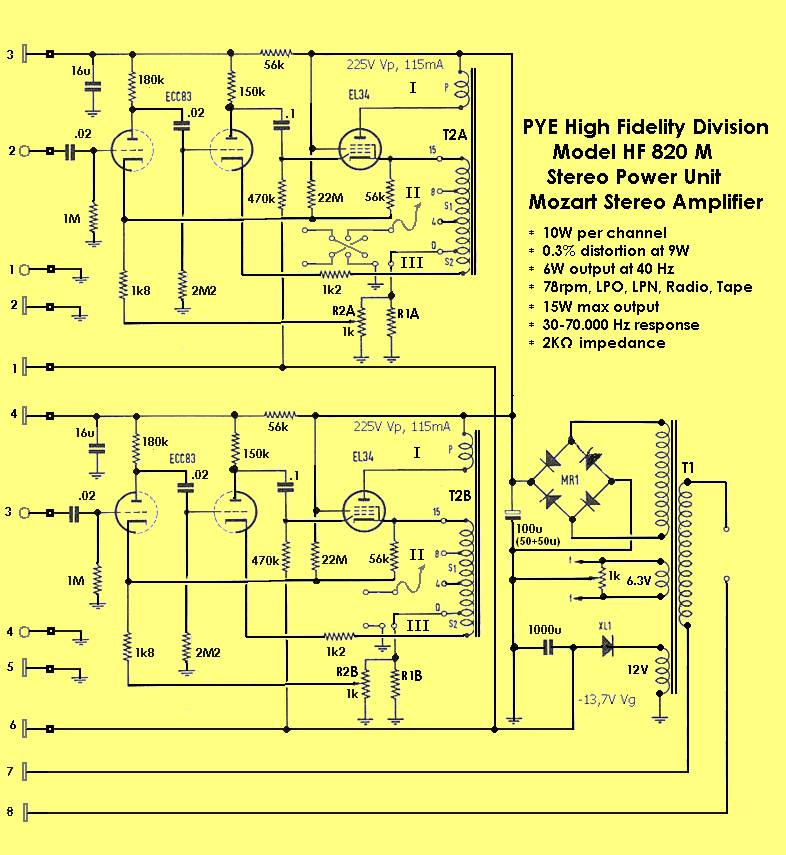

Circuito da unidade de potência

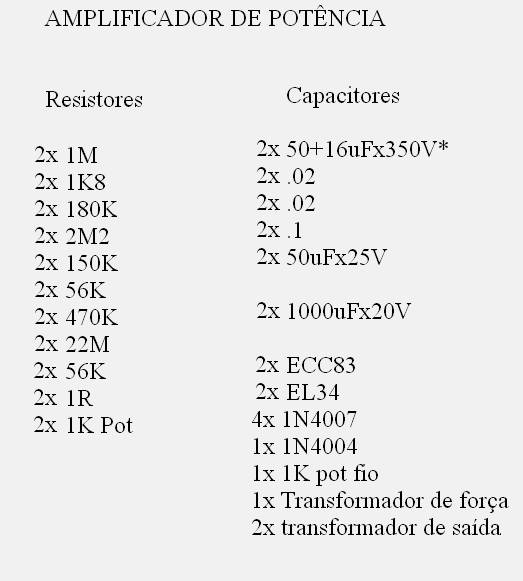

Lista de materiais

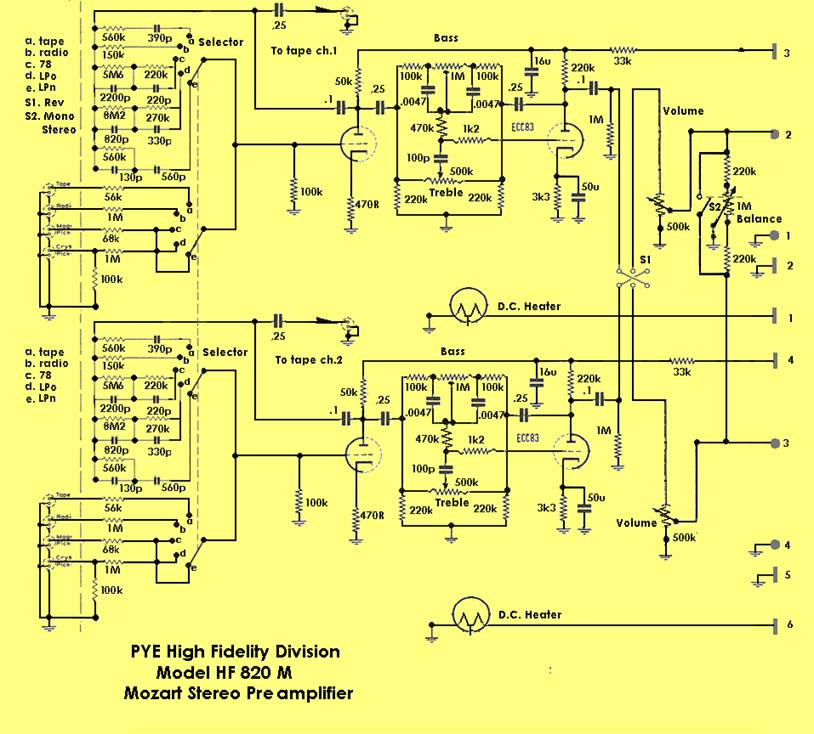

Circuito da unidade de controle

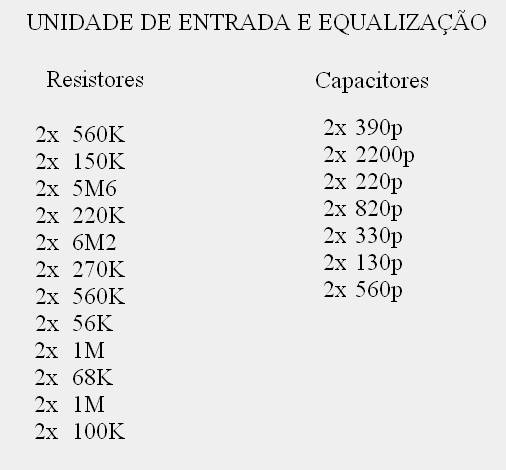

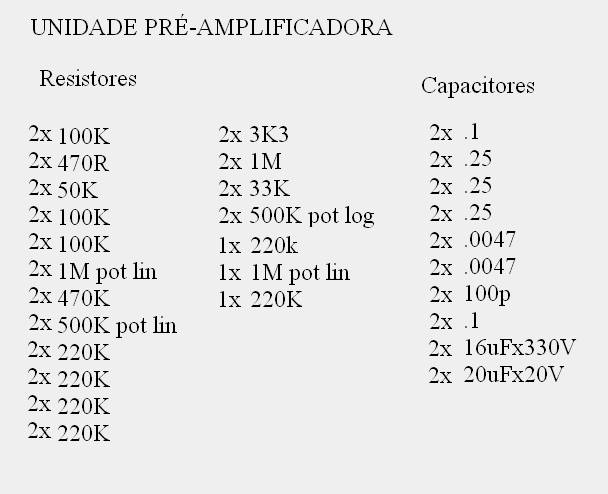

Lista de materiais

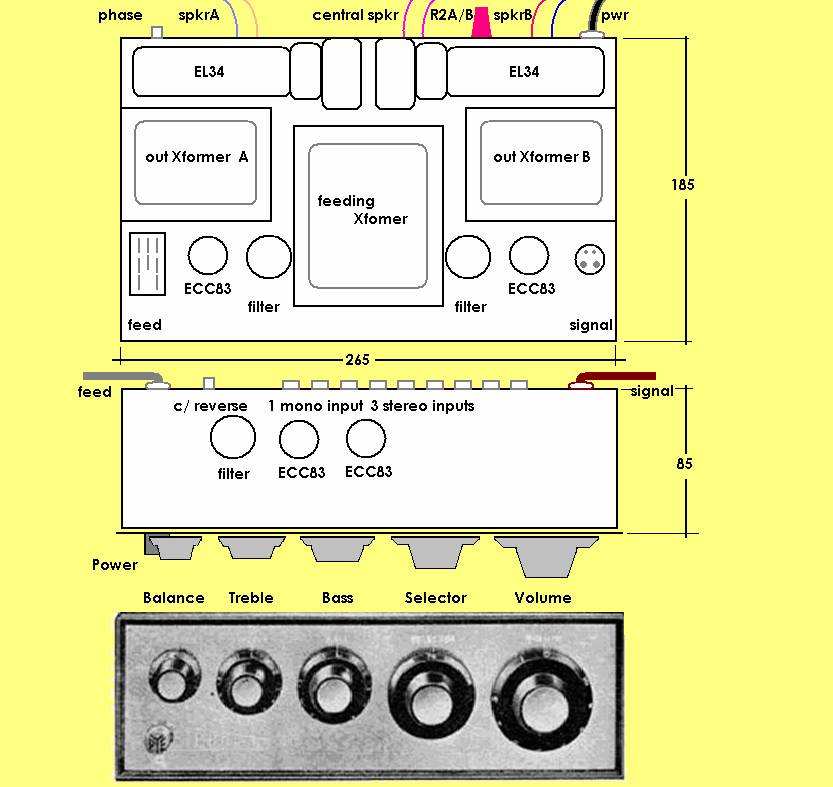

Disposição dos componentes nos dois chassis.

Dimensões dos dois Chassis

Pré-amplificador:２７０-W×８５-D×９０-H em mm

Unidade de potência: ２６５-W×１８５-D×９５-H em mm

Observe o posicionamento cruzado entre os transformadores de saída e o de alimentação para minimizar o zumbido de corrente alternada por via magnética

Nota: ao pretender realizar a montagem doméstica com os transformadores propostos, recomendamos alargar ambos os chassis para 310mm.

As duas unidades podem também serem montadas num único chassi o que dispensará tomadas e cabos para conexões. Recomendamos verificar http://www.novacon.com.br/audiochassis.htm

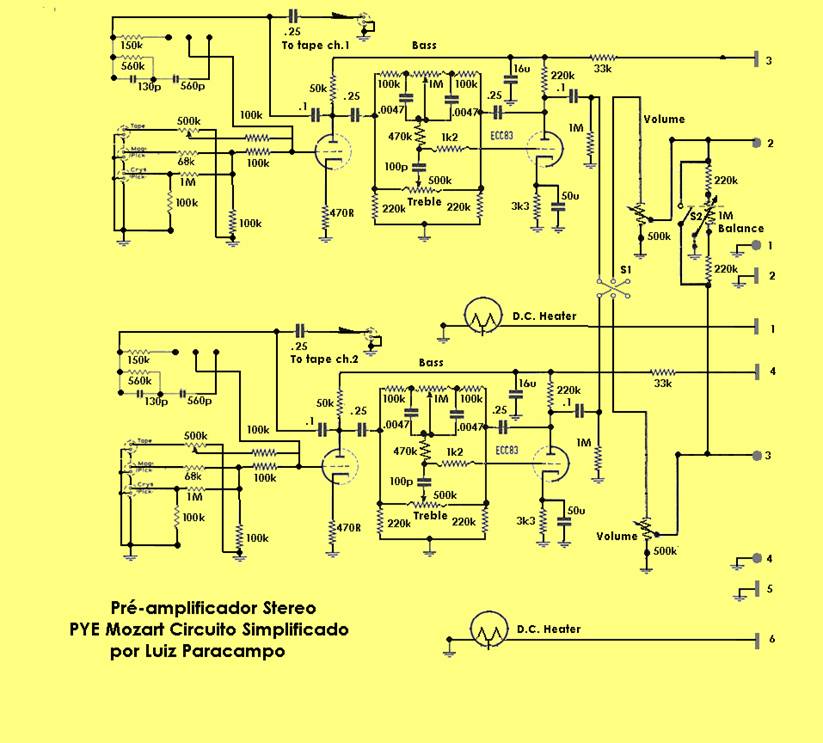

Circuito simplificado proposto para unidade de controle

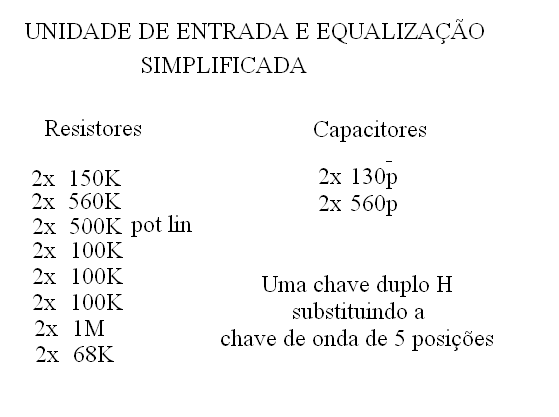

Lista de materiais

Dados dos transformadores

Para construção doméstica ou encomendada:

Ferro silício de qualidade. As lâminas não necessitam ser de grão orientado.

Espessura 0.35mm em sua falta, 0.50mm

Força:

Ferro E/I para montagem com 95.25 x 111,13mm empilhamento de 60mm

 Primário:

330voltas fio # fio 20 para 127volt (rede) enrolamento da direta para esquerda

+241voltas fio # 22 para 220volt (rede) enrolamento da direta para esquerda

Secundários:

31voltas fio # 22 para 12V (Polarização e DC filamentos) enrolamento da esquerda para direta

16.5 voltas fio # Fio13 para 6.3volts (filamentos) enrolamento da esquerda para direta

650voltas fio # fio25 para 250volts (alta tensão) enrolamento da esquerda para direta

Enrolamento na seqüência apresentada. Inicio a partir do centro do núcleo.

Isolamento adequado entre as camadas e entre as seções.

Blindagens: eletrostática e dispersão magnética.

Montagem com ferro entrelaçado.

Transformadores de saída

Duas unidades

Ferro E/I para montagem com 85.73 x 100,02mm empilhamento de 55mm

Recomenda-se ferro da mais alta qualidade possível.

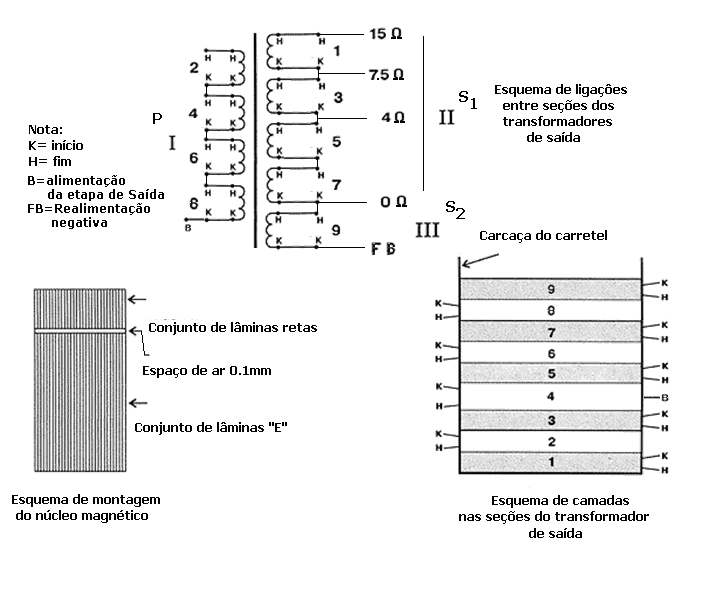

Diagrama do enrolamento para os transformadores de saída dos dois canais:

Enrolamento primário

Quatro seções com 585 espiras cada uma. Disposição e ligações como no diagrama.

Total 2340 espiras fio# 25. Esmaltado dupla camada.

Isolamento adequado entre camadas preferencialmente com filme de poliéster.

Enrolamento secundário

Cinco seções com 47 espiras cada uma.Disposição e ligações como no diagrama.

Total 235 espiras fio# 22 Esmaltado dupla camada.

Todos os enrolamentos no mesmo sentido.

Montagem com Gap= 0.1mm

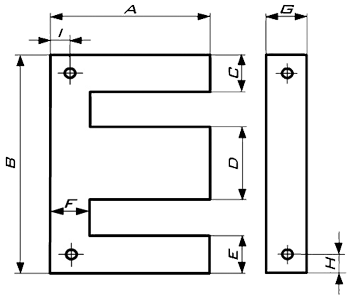

Medição das lâminas

A+G=85.73 : B=100,02mm

 Para todos os transformadores:

Medição das lâminas

Força A+G=95.25 : B=111,13mm

Saída A+G=85.73 : B=100,02mm
