Considerações:
Emprego das SV83 em Amplificadores
com EL84
Por: Eric Barbour

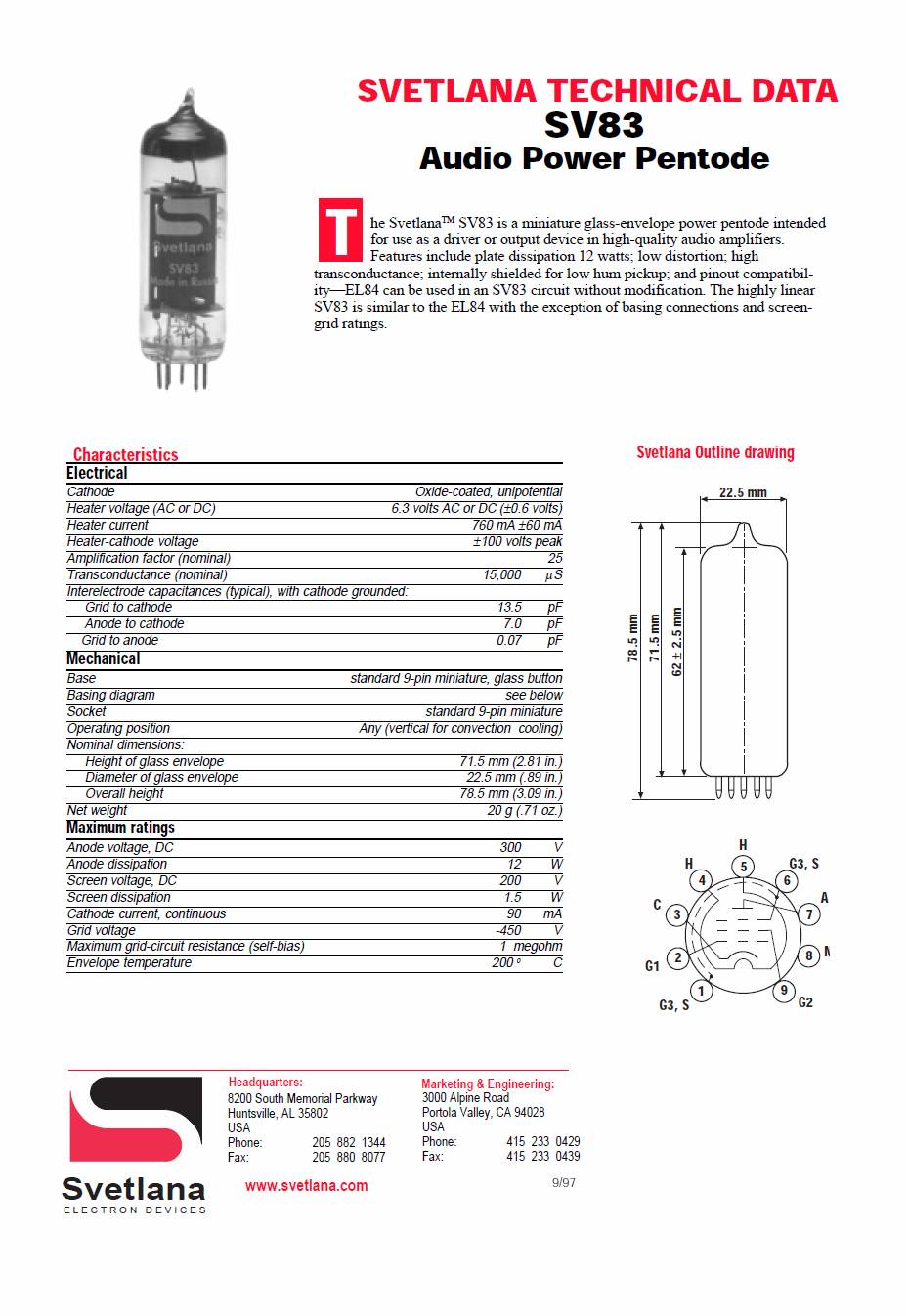

A válvula Svetlana SV83 é um pentodo de potência para 12-watts de dissipação de anodo, bem apropriada para uso em áudio em amplificadores de alta-fidelidade ou guitarra. Foi originalmente desenvolvida para amplificação de vídeo com alta correção de linearidade. A SV83 possui um bônus a mais que é sua elevada transcondutância. As SV83 podem substituir com vantagens as conhecidas EL84/6BQ5 dede que certas providencias adequadas sejam tomadas, que aqui descreveremos dos itens 1 ao 4. – Adicionalmente as SV83 possuem blindagem interna antizumbido.
1. Entre as
pequenas diferenças na pinagem da SV83 versus a EL84: -Assim como as irmãs
maiores EL34, as SV83 não possuem a grade supressora conectada ao catodo
internamente. Para usarmos as SV83 nos soquetes das EL84 devemos proceder às
seguintes mudanças:
a) Assegurarmos que os pinos 1 e 6 de cada um dos soquetes de cada uma das SV83
não estejam sendo usados para
outras conexões no circuito nem como ponte para outros componentes.
b) Em cada soquete de cada SV83 deveremos conectar os pinos 6 ao pino 3 usando
um fio de conexão o mais curto possível. Assegure-se de que este fio
não faça contacto em qualquer
outro ponto do circuito.
(Nota: existem variações de pinagem em
Algumas EL84. Para compatibilizar as SV83, veja o item 4 abaixo.)

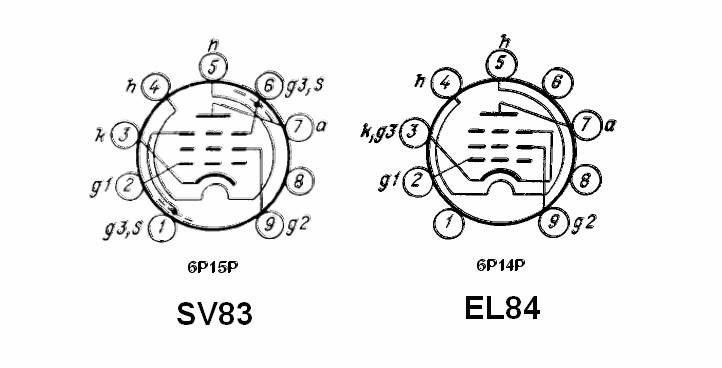

Figura comparativa entre as pinagens das SV83(6P15P) e EL84 (6P14P)
2. A grade
auxiliar das SV83 (pino 9) não permite tensões acima dos 200v DC. Pelo fato das
EL84 operarem suas grades auxiliares em tensões próximas das dos anodos, sejam
em conexão pentodo, ultralinear ou em conexão triodo, o amplificador deve ser
modificado para as menores tensões de grade auxiliar das SV83. Em conexões
triodo a tensão de placa deve estar limitada aos 200v DC. Se não pudermos
aliviar as altas tensões sugerimos os circuitos abaixo para limitação das
tensões de screen:

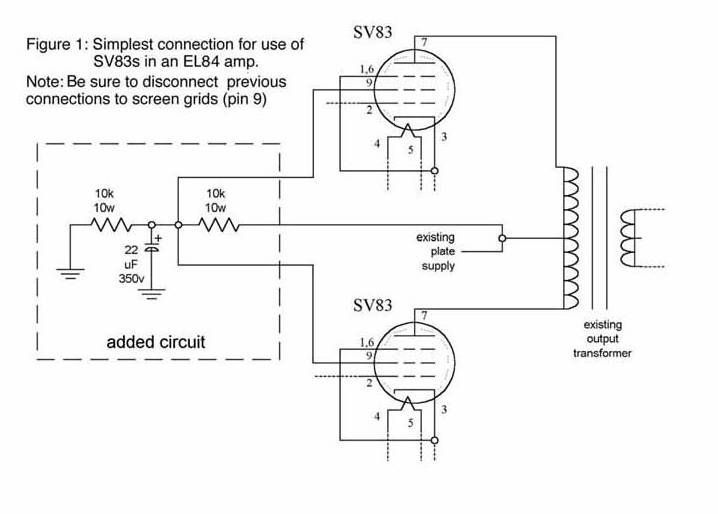

a) A figura 1 é provavelmente a de menor custo para divisor de tensão. Este
sistema opera adequadamente em amplificadores de guitarra. A tensão de grade
auxiliar pode até cortar a corrente de placa ao alcançarmos a plena potência o
que não é bom para o som de guitarras. A grande vantagem deste circuito é que o
sistema age como um dreno permanente descarregando os capacitores quando o
aparelho é desligado. Este circuito é recomendado para saída simples ou
simétrica somando um consumo extra de aproximadamente 15-20 mA de corrente na
fonte desde que o transformador permita.

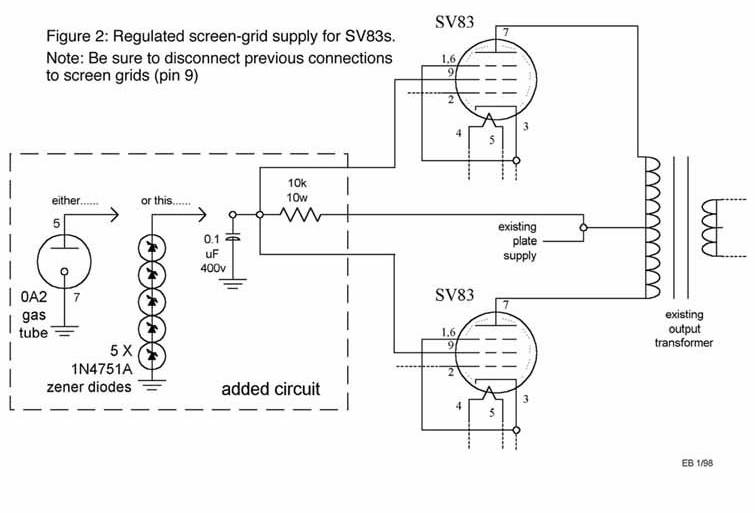

b) A figura 2 é a melhor solução para amplificadores “high-end”. Os diodos zener são uma boa opção de baixo custo, boa regulagem e boa estabilidade. Os tipos indicados são para dissipação de 1 watt operando aqui com bastante folga. Um capacitor de filtro pode ser ligado em paralelo entre eles para melhorar a regulagem se desejado. O uso de uma válvula gasosa 0A2 oferece o mesmo resultado. Sua durabilidade é imensa, mas seu emprego não permite o uso de um capacitor em paralelo sendo este limitado a 0.1 uF. A escolha é sua. Este esquema de regulagem (1 ou 2) pode operar com até quatro válvulas SV83.

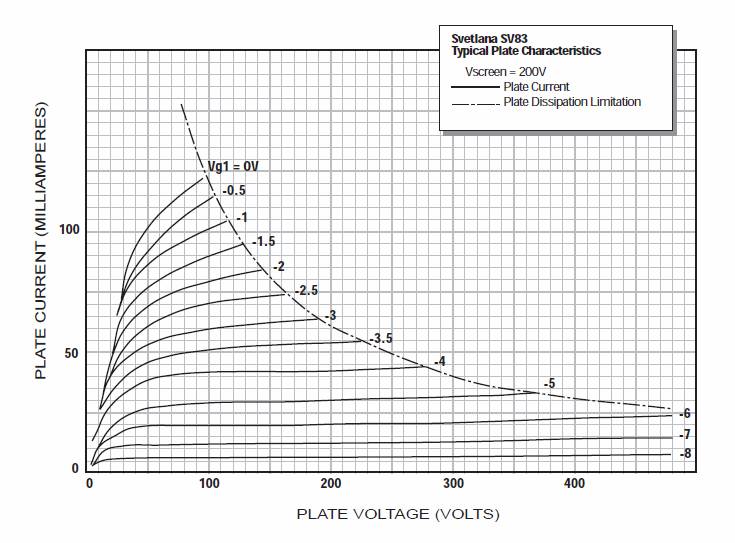

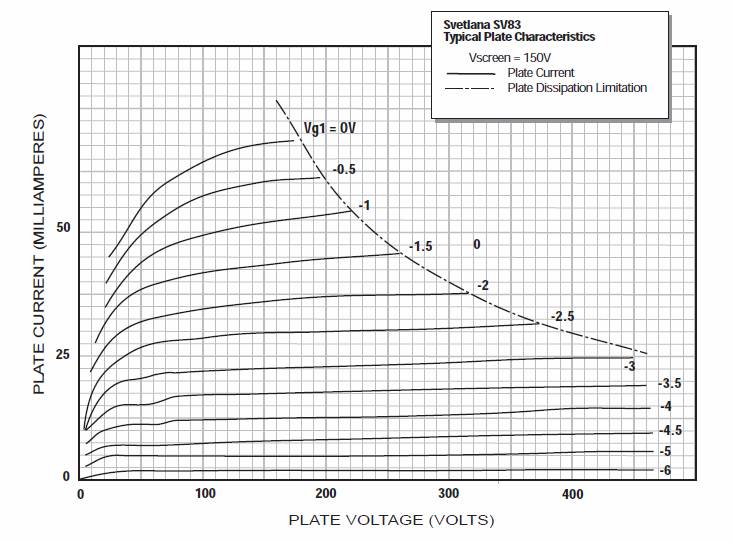

3. Um novo ajuste de Bias poderá ser necessário para obtermos as mesmas correntes de placa entre as SV83 e as EL84. Como norma geral as SV83 vão requerer aproximadamente 1.5v a menos de tensão negativa de grade de sinal que as EL84 para a mesma corrente de placa sem sinal. Isto é em função da transcondutância mais elevada das SV83. Ao usarmos autopolarização de catodo nas condições expostas no item 2, o valor do resistor de catodo deve ser diminuído em aproximadamente 20%. O projetista poderá equipar o amplificador com as SV83 e experimentá-lo sem ajuste de bias, sendo este aceitável, Não haverá modificações necessárias. Se tivermos o caso de um Ultralinear sem bobinas separadas para as grades auxiliares, a solução será limitar a tensão de placa e grade auxiliar em 320v e mudar o resistor de autopolarização de catodo segundo as tabelas abaixo, com o objetivo de limitar a corrente de placa para 45mA (Max) por unidade.

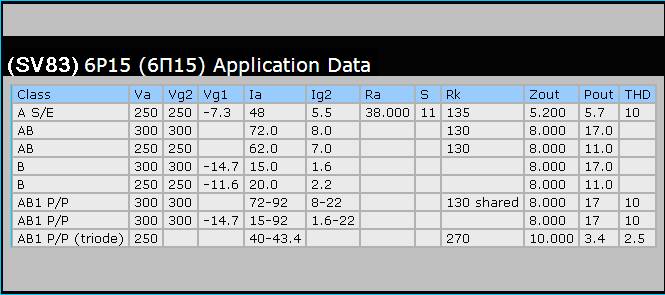

Valores máximos de circuito . NÃO EXCEDER mais de dois itens sob pena de abreviar a vida da válvula.
4. Poderemos construir um sistema destinado a aceitar indistintamente SV83 e EL84. Para tal, é necessário que se faça uso de um interruptor que DESCONECTE o pino 6 do pino 3. (Isto é necessário porque ALGUMAS EL84 e 7189 possuem conexões internas para os pinos 1 e/ou 6. Muitas EL84 não tem. Isto causa alguma confusão.) Ademais, a corrente de repouso das EL84 serão inferiores da SV83-no circuito modificado. O interruptor acima descrito poderá ter um segundo contacto para troca do resistor de catodo para o correto funcionamento das SV83 ou EL84

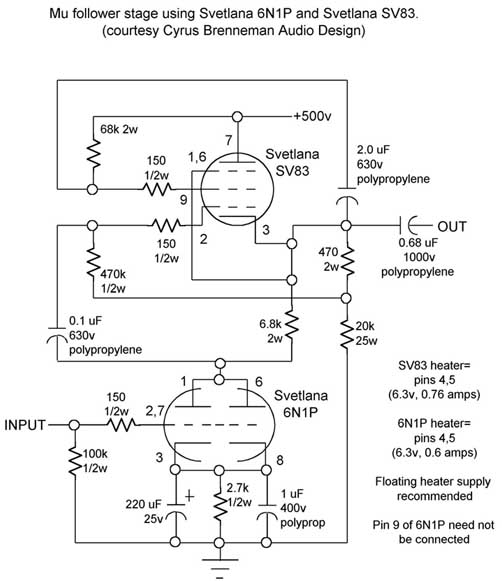

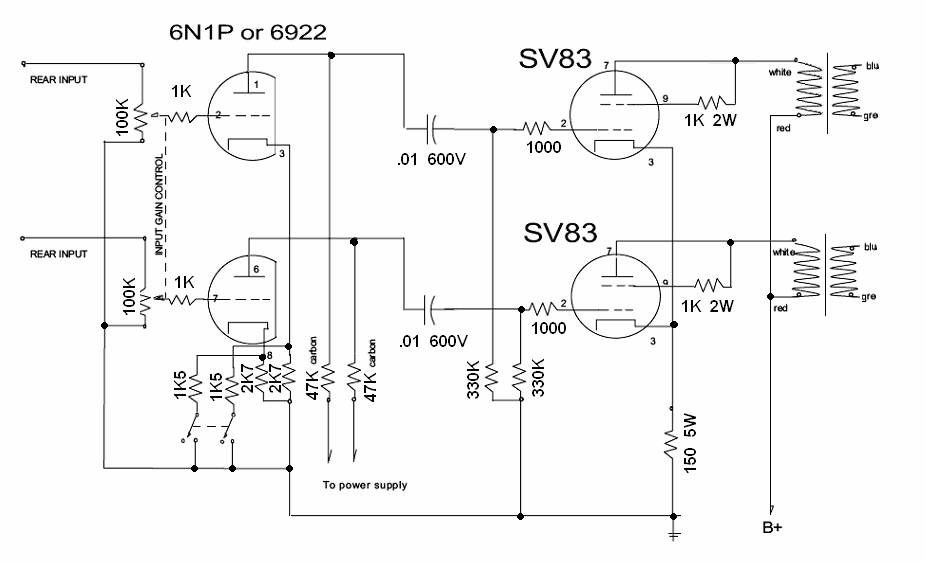

Numerosos seguidores de mu e projetos SRPP tem sido apresentado aos leitores nas revistas dedicadas aos audiófilos nos últimos anos. Apesar das limitações na produção de válvulas, atualmente grande quantidade destes projetos usam válvulas não mais produzidas nos dias atuais. Tais projetos não se tornam úteis como OEM de equipamentos de áudio por não possuírem garantia de futuros fornecimentos de novas válvulas em sua linha de produção.
O seguidor de mu aqui apresentado usa apenas válvulas russas de produção corrente. Seu desempenho e sonoridade igualam com os de quaisquer dos seguidores de mu comerciais no mercado ou circuitos apresentados. Devido à alta transcondutância e elevada linearidade das SV83 e a linearidade das 6N1P, a distorção atinge níveis incomensuráveis tornando este circuito excepcional por não necessitar qualquer realimentação no estágio pré-amplificador. Comparativamente os grandes catodos das 6N1P oferecem desempenho superior e vida útil se comparadas as duplo triodo 6922.
Este circuito, quando operado a plena tensão de 500-volts, podem excitar uma SV572-3 com eficiência. Se operarmos a SV572-3 em seu limite máximo de 1000-volt, a potência de saída poderá ultrapassar os 25 watts em Classe A2. Outras válvulas de potência tais como as 300B, 211, 813 ou 845, são também apropriadas para uso em projetos SE empregando este seguidor de mu como excitador. Recomendamos o uso de resistores e capacitores apropriados de baixa fuga de nível –audiófilo-. Desta forma, os capacitores de acoplamento devem ser com dielétrico de polipropileno ou PTFE. O resistor de entrada de 100k poderá ser substituído por um potenciômetro de volume do mesmo valor se desejado. Os filamentos das SV83 e 6N1P poderão operar com CA ou CC, sendo recomendado o de corrente contínua para menor ruído de fundo em estágio de linha. Pelo fato de haver uma diferença de 250v entre o catodo da SV83 e o terra, recomendamos dois métodos de alimentação para os mesmos. O primeiro usará duas alimentações independentes, uma para o potencial terra que alimentará a 6N1P, e outra que alimentará a SV83 e estará acima do terra via um divisor resistivo ligado a alimentação de 500v através o centro do enrolamento do transformador. Outro sistema mais simples seria a adoção de um único enrolamento alimentando os filamentos de ambas 6N1P e SV83, flutuando livre de qualquer ligação exceto por um capacitor à massa da ordem de 0.22 uF, 600v, poliéster para minimizar os ruídos induzidos. A melhor retificação se fará com o emprego de retificadoras de aquecimento indireto tais como a Svetlana 6D22S que introduz um tempo de aquecimento da ordem de 15 segundos.
Ganho de tensão a 1000 Hz:
Aprox. 30
Resposta de freqüencia:
<10 Hz to >50 kHz, -1 dB
Máxima saída sobre carga de 47k-ohm, com sinal saturado ao corte de 1000 Hz:
125v RMS (354 v p-p).
Distorção com carga de47k-ohm a 1000 Hz:
0.08% a 10 v RMS saída
0.45% a 100v RMS saída

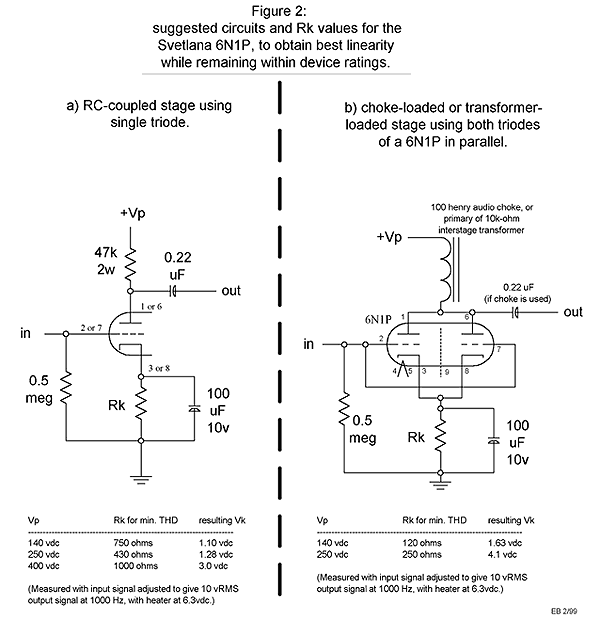

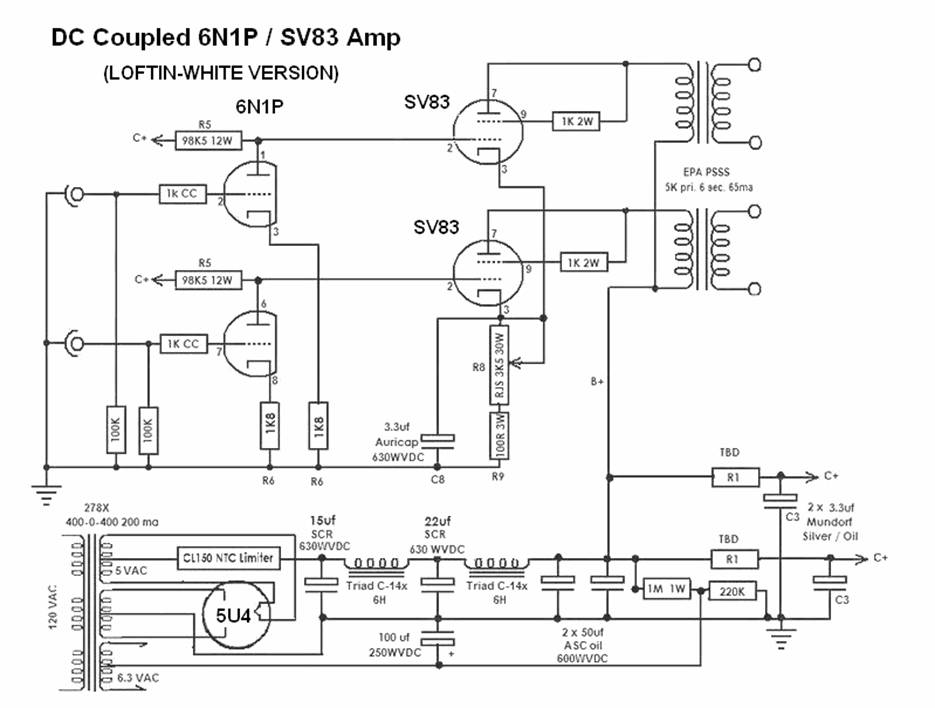

EMPREGO DAS 6N1P COM UNIDADE SIMPLES OU PARALELO
