ROGERS

Cadet III

I

Entre os diversos modelos populares que afloraram no mercado nos anos 1960 o Rogers Cadet III teve a reputação coletiva de ser o melhor som pelo melhor preço . Hoje após 40 anos esta reputação ja não é mais válida. Existiram pontos fracos na construção do aparelho que passam a se evidenciar com o tempo. O primeiro deles é a fonte de alimentação que funciona com duplicador. Apesar da configuração ser a melhor possível para o menor zumbido de fonte , com o tempo, os capacitores perdem o valor e favorecem o zumbido, a distorção e a mistura entre sinais da estereofonia, uma vez que a fonte é única para ambos canais. Nada que não possa ser resolvido com a troca de eletrolíticos e reforço de valores. O chassis de aço e os terminais de terra rebitados também são fonte de dispersão de ruído magnético na unidade amplificadora (e no pré amplificador na versão em chassis único); nada que não possa se resolver com uma criteriosa colocação de uma barra omnibus feita de fio de cobre de mais ou menos 2mm de diâmetro. Mas a pior das decisões do fabricante foi a adoção de válvulas não mais fabricadas e que não encontram substitutas imediatas. As ECC807 são duplos triodos de alto mu (140) que não se acham mais e quando são encontradas custam o preço do equipamento. A solução é utilizar a 12AX7/ECC83 ou a ECC803 em seu lugar, e isto exige novas religações nas bases  uma vez que a pinagem é totalmente diversa entre ambas.  Sob o ponto de vista de passatempo e realização é um bom negócio, mas ainda assim o nível de sinal ficará insuficiente. A solução será alterar o ganho das 12AX7 para que o circuito fique equilibrado. A reforma que obviamente vai funcionar tem um preço, a resposta nas altas freqüências é ligeiramente prejudicada, todavia apesar de haver uma perda bem observável em osciloscópio, o resultado audível não é muito sensível. A seguir  apresentamos o equipamento e codificações e sugestões para quem o queira montá-lo de forma mais atualizada.

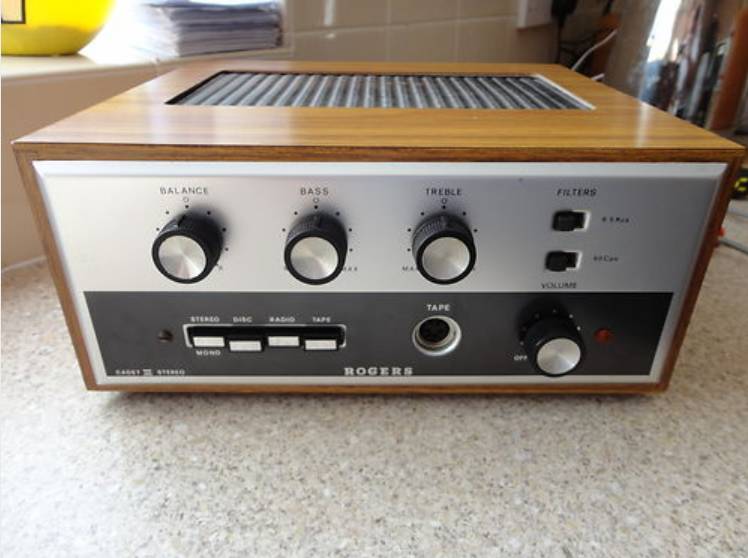

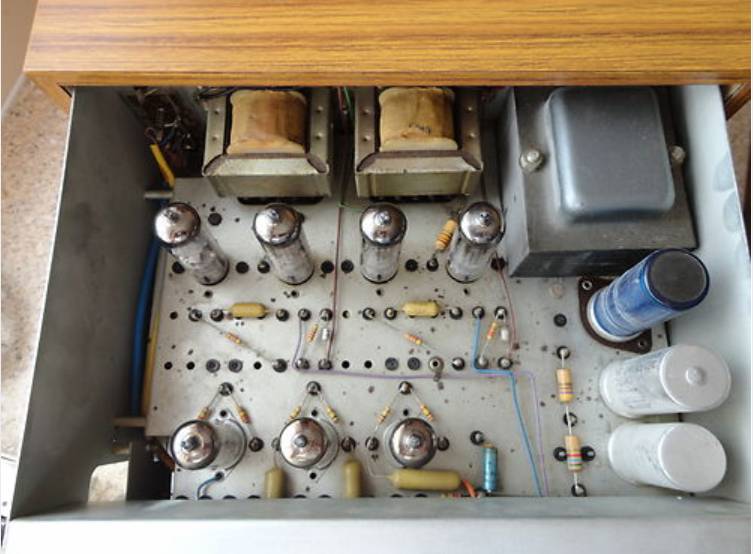

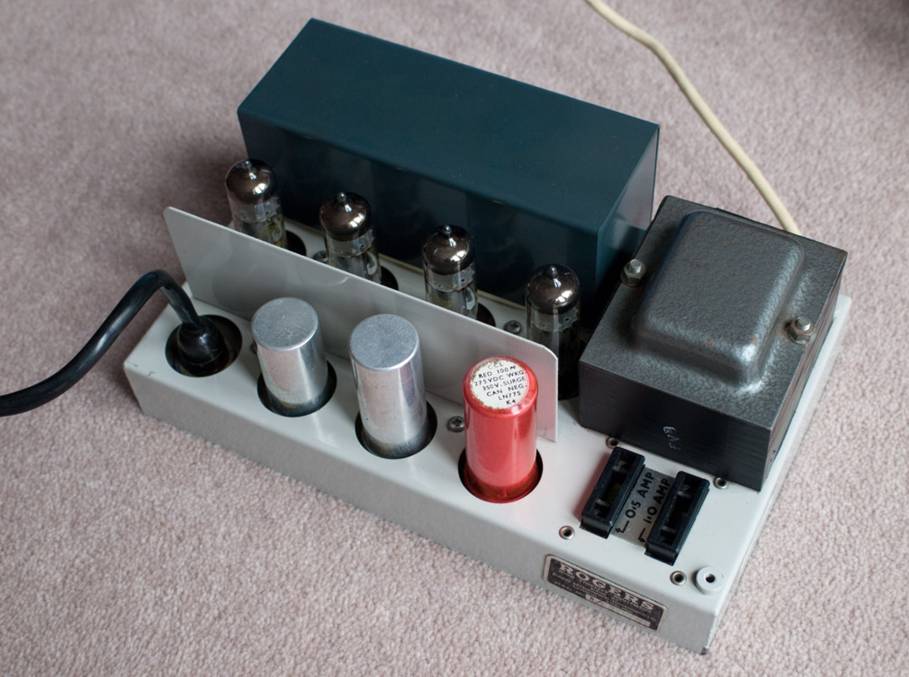

Acoma as duas versoes Rogers III o modelo em chassis separado e o modelo em chassis integrado.

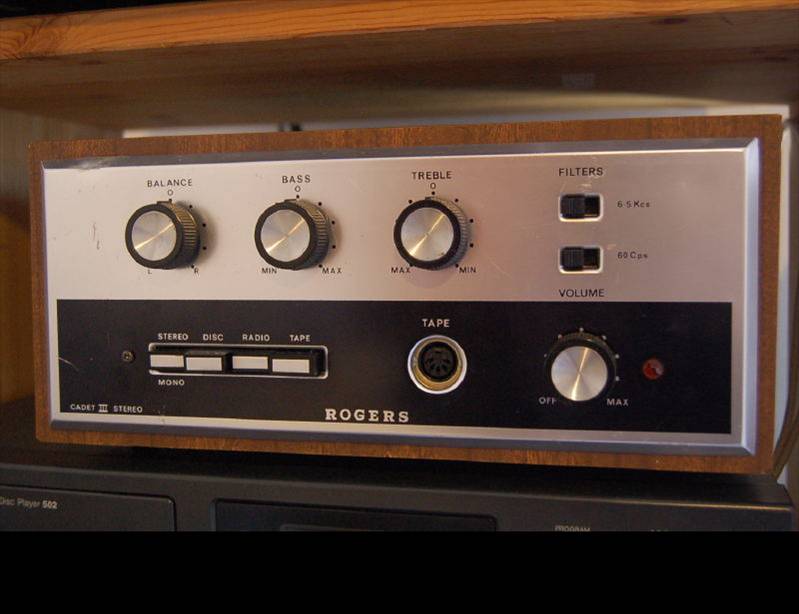

Ambos compartilam o mesmo painel frontal.

Circuitos elétricos. Originais.

Circuito do pré-amplificador

http://www.bassboy.com.au/getreel/classicamps/files/amps/rogers/cadet3/om.htm

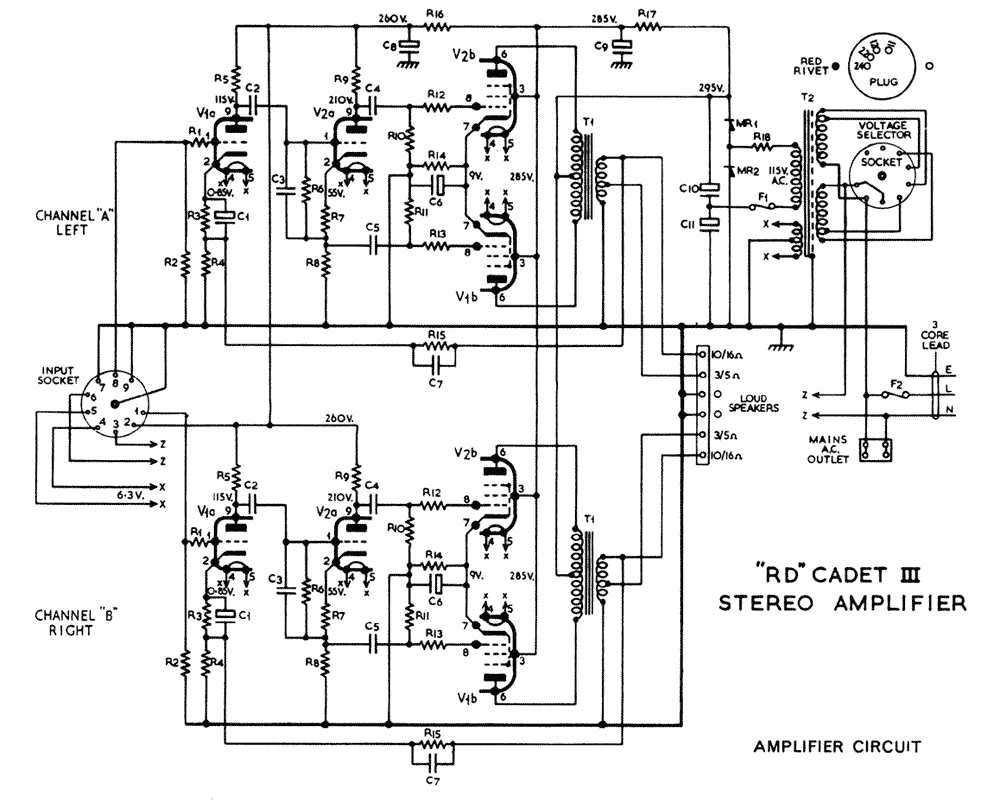

Circuito da unidade de potência

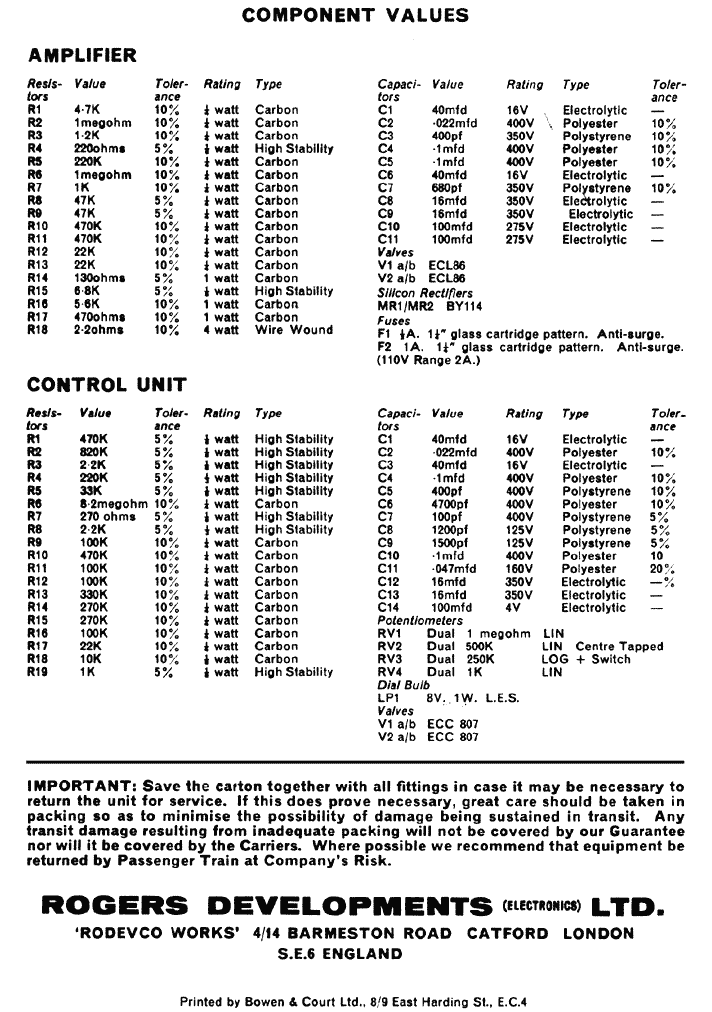

Lista de componentes obtida do manual original
