ROGERS

Cadet III

II

http://www.hifiengine.com/library/rogers.shtml

http://www.hifiengine.com/user/register

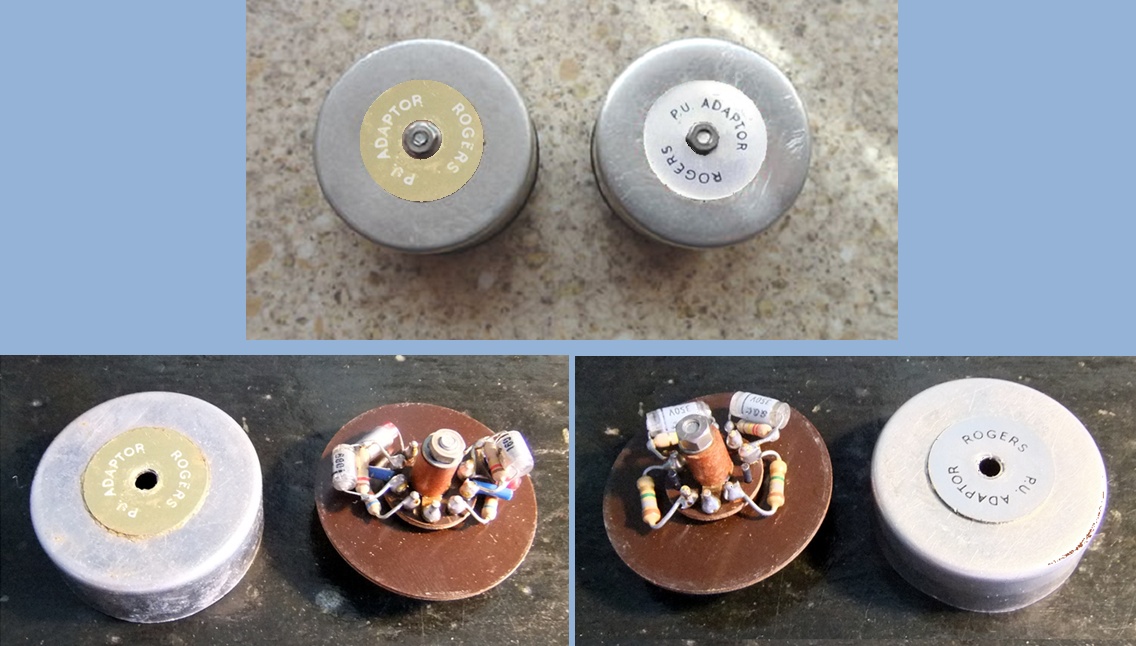

Unidades cambiáveis de equalizacão:

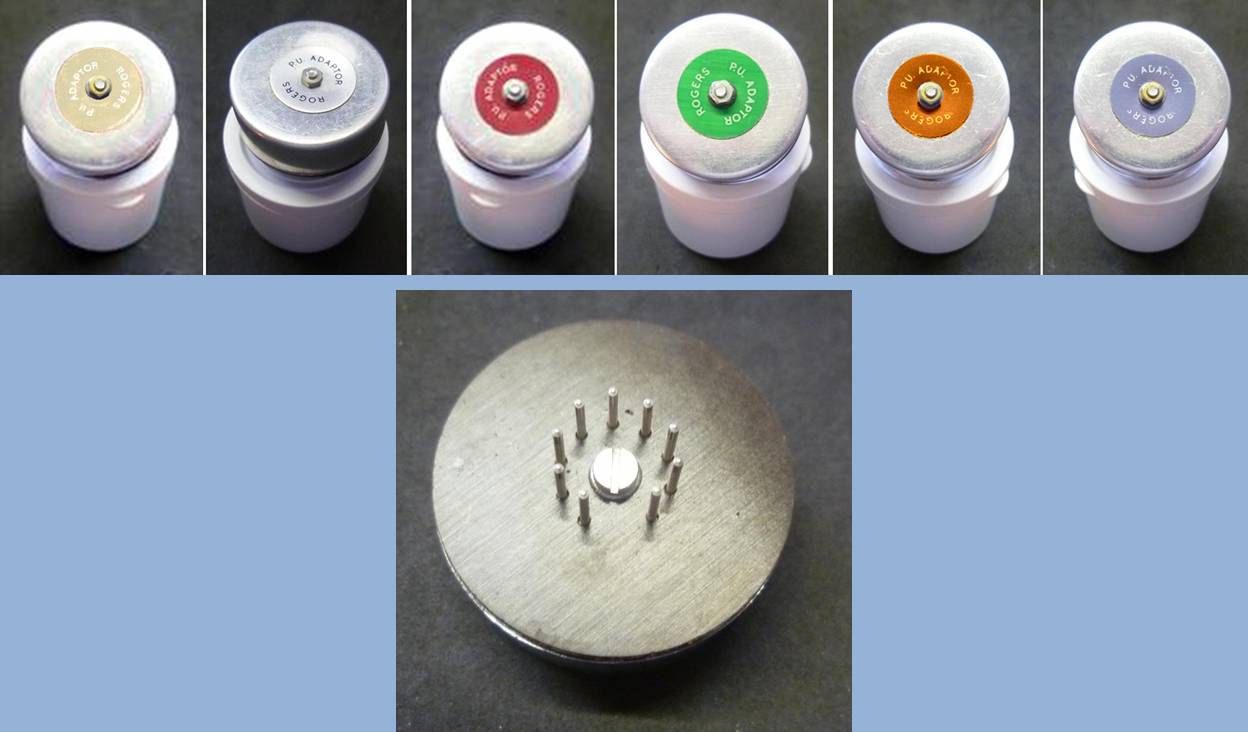

Os diversos equalizadores para cápsulas fonográficas.

gold, silver, red, Green, orange e blue.

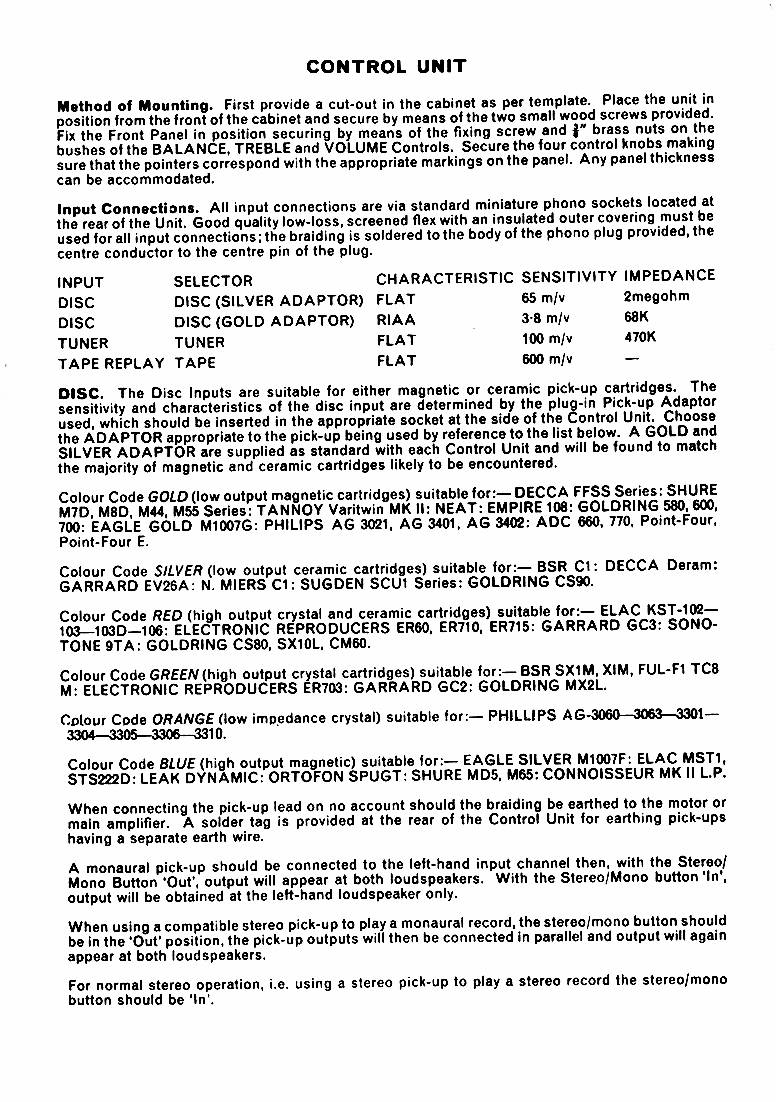

O pré amplificador da Rogers Cadet III possui um conector para troca de pequenas unidades equalizadoras destinado a corrigir graficamente a curva de resposta de diversas unidades fonocaptoras conforme especificadas em seu boletim.

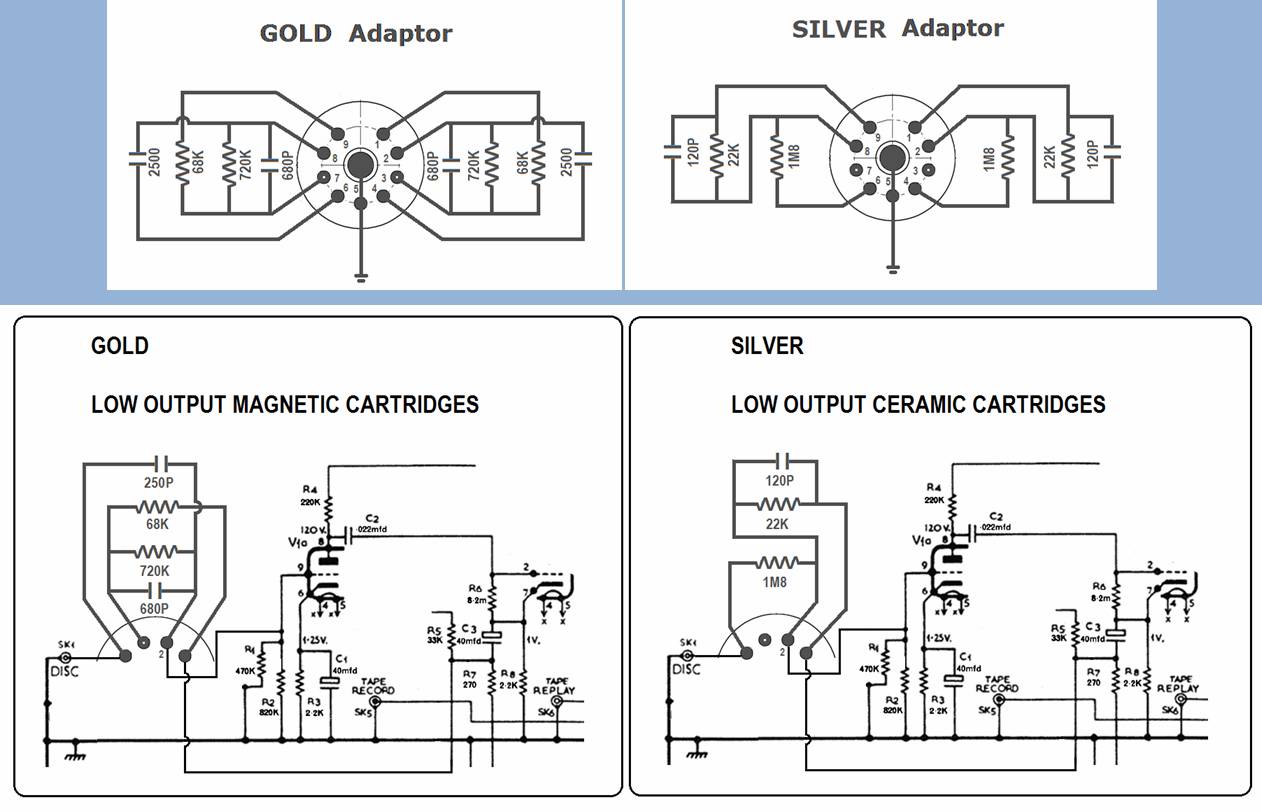

As principais unidades são a Silver e a Gold cujos circuitos abaixo demonstramos.

Análise do circuito.

O circuito em si não possui nada que não seja absolutamente convencional e esta é uma das virtudes do aparelho.- Nada que não possa ser facilmente compreendido O circuito da unidade de potencia utiliza duas ECL86 mas estas poderão ser substituídas uma 12AX7 e duas 6BQ5 diretamante pois as suas características são imediatamente intercambiáveis.  O pré amplificador apesar de possuir circuitos convencionais utilizam uma válvula que não vingou comercialmente. A ECC807 foi fabicada apenas pela Brimar e era uma válvula sui generis  com ganho 140. Nenhum outro fabricante ousou produzir algo semelhante, acredito que por razoes de confiabilidade. Na paratica vamos analisar o circuito empregado.

Em primeiro lugar (vindo de trás para frente) temos o circuito de controle de tonalidade Baxandall. Como sabemos, este é uma circuito ponte em que o centro tem amplificação unitária. Isto é, com a resposta plana teremos amplificação unitária qualquer que seja o fator de amplificação da válvula. A diferença esta nos extremos; enquanto nos extremos de 20 Hz e  15kHz teremos um reforço e uma atenuação de 30dB com a ECC807, com a 12AX7 teremos um reforço e uma atenuação de apenas 20 dB. Este valor é o comum a todos os amplificadores no mercado e não há justificativa para uma variação tão intensa como a apresentada nos Rogers III, o que pode inclusive levar o amplificador à instabilidade. O primeiro estágio possui um único triodo da ECC807 aí a variação de ganho será sensível com a substituição pela 12AX7 mas eis que esta poderá ser compensada pelo aumento do valor do resistor de placa que todavia vai diminuir um pouco a resposta na região alta (inaudível) do espectro de áudio. O fato das ECC807 serem praticamente não obteníveis levou alguns experimentadores a desenvolver novos prés de características compatíveis com o amplificador de potência, aliás absolutamente convencional e similar a mitos outros da mesma categoria. Veja: http://www.novacon.com.br/audiooutpre29b.htm e http://www.novacon.com.br/audiooutpre29b2.htm.

Com termos um parâmetro comparativo entre o desempenho de cada uma das válvulas do pré-amplificador com suas substitutas  anexamos quadro de características de cada uma das válvulas de nossa proposta.

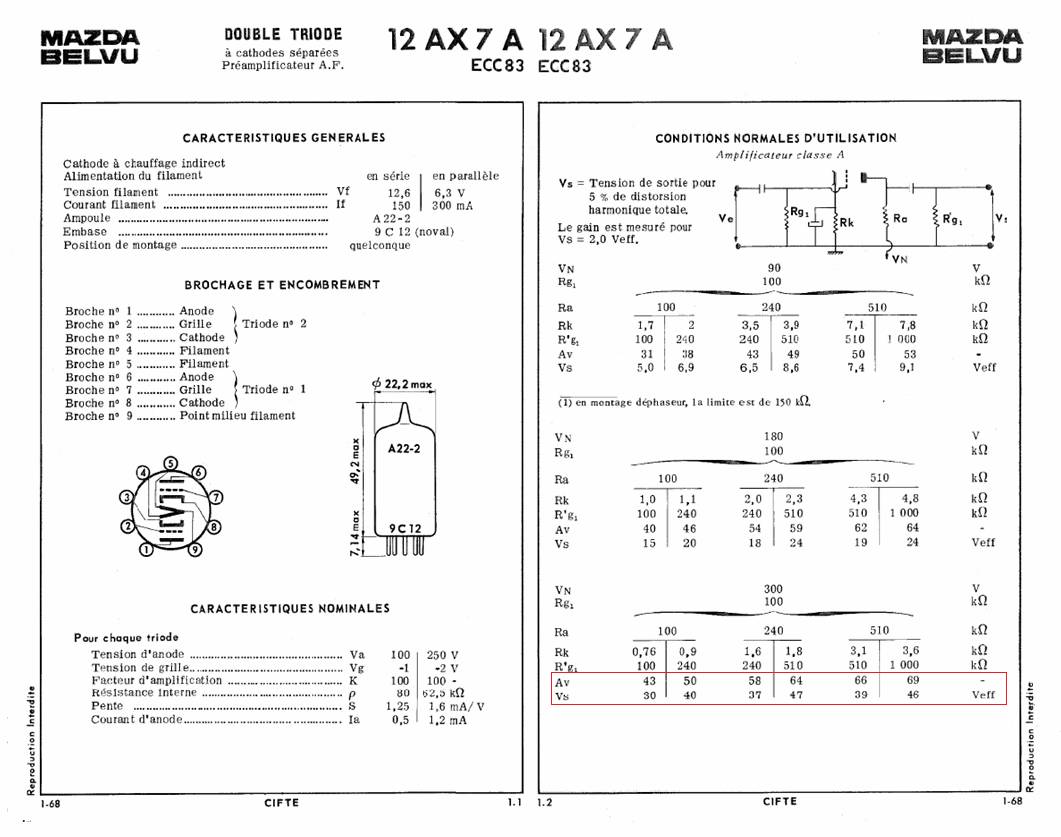

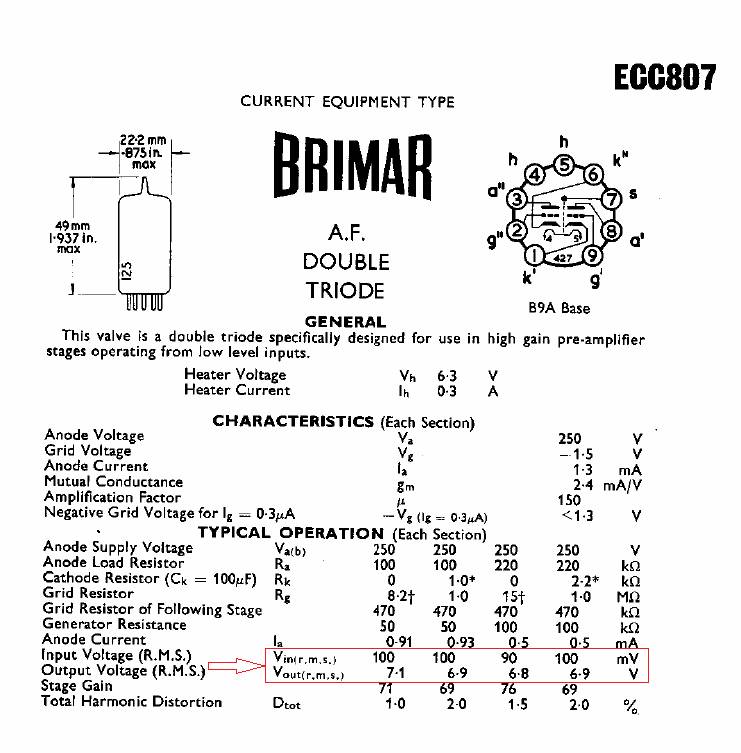

ECC807 x ECC83:

Comparação entre as amplificações.

Alterações de circuito.

Modificações introduzidas para mudança por 12AX7 sem alterações de circuito:

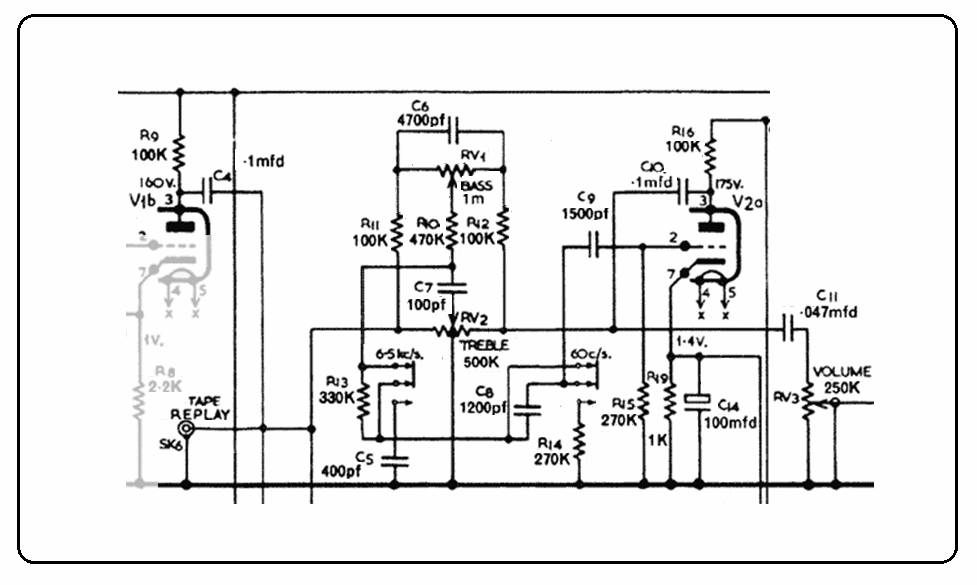

Controle Baxendall com filtros de “scratch” e “rumble”.

Compare com controle de tonalidade tipo econômico : http://www.novacon.com.br/audiooutpre40.htm

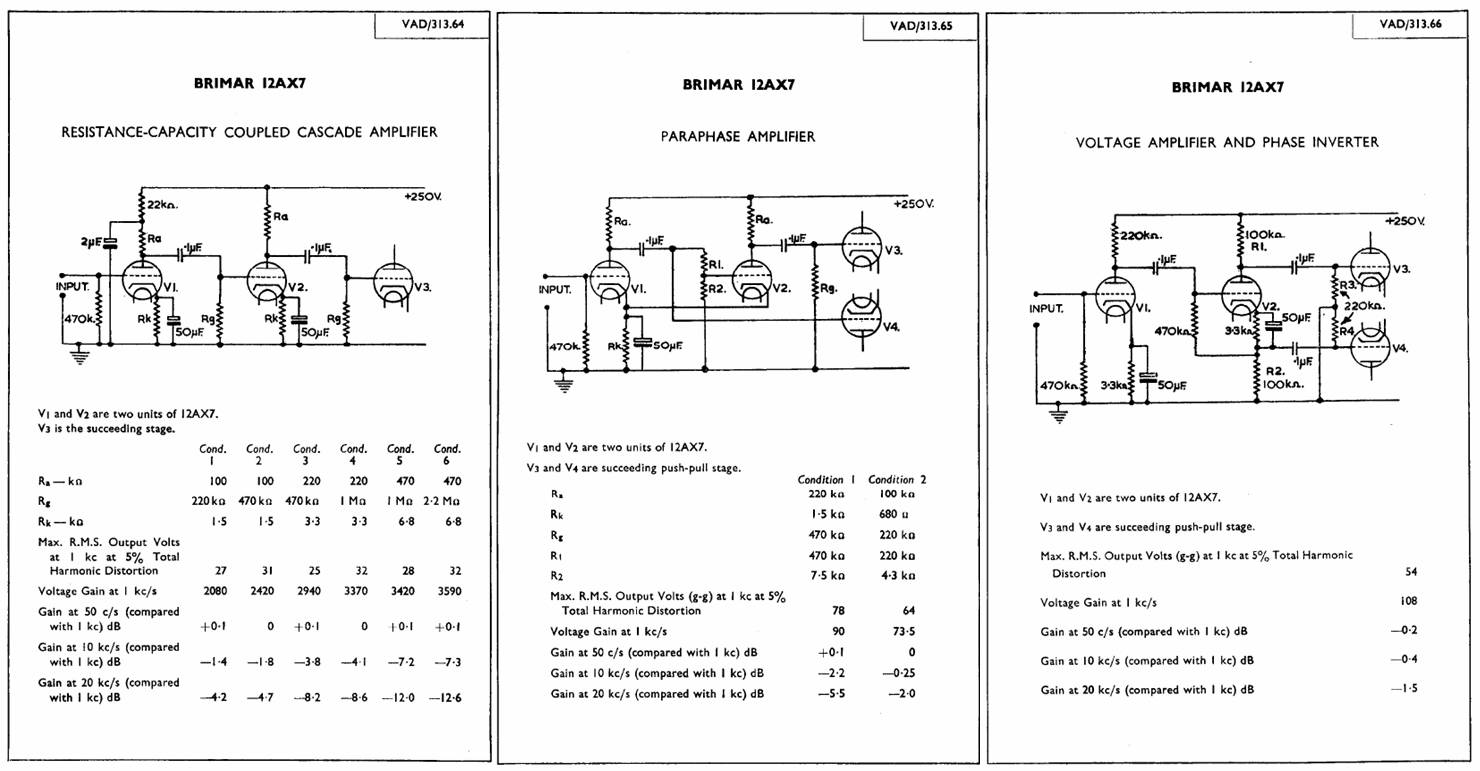

Mudança por 12AX7 na pré-amplificação:

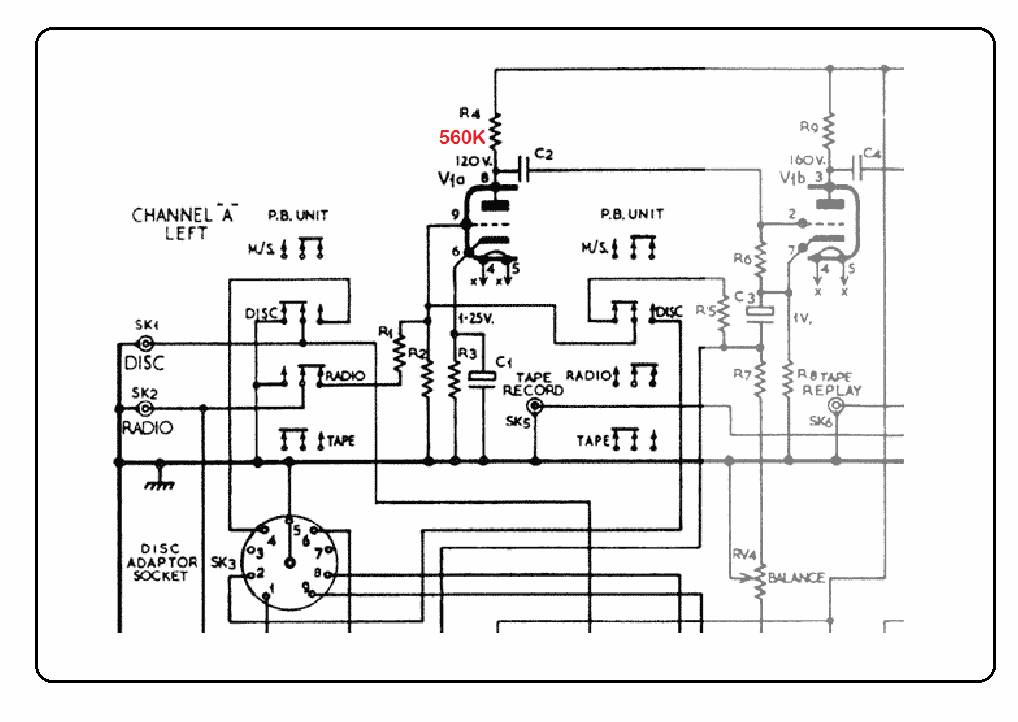

Substituição do resistor de carga do primeiro estágio para 560K

 No próximo segmento daremos as modificações independentes para o cirrcuito do Cadet III
