ROGERS

Cadet III

III

Modificações sugeridas

Num fórum japonês encontramos duas sugestões de modernização para este pré.

Poderemos considerar a consagração do circuito em termos de qualidade final de áudio. Os japoneses ao muito meticulosos tem as melhores pérolas, e produtos de grande qualidade.

Eles foram os responsáveis pelo ressurgimento doS Western Electric! Veja http://www.novacon.com.br/audiowestern.htm

O primeiro simplificando-o ao máximo, inclusive com a omissão de uma válvula e o segundo mantendo três válvulas em circuito totalmente diverso do original. Ambos são baseados nos circuitos de entrada dos amplificadores japoneses LUXMAN, onde severas modificações foram introduzidas. O primeiro apesar de ter um diagrama bem mais simples, é um pouco complexo de ser usado uma vez que necessita de 450V de alimentação para prover o ganho necessário.

Foram incluídas modificações na unidade de potência cujo circuito se encontra demonstrado. Esta modificação é possível na variante com chassis único. Na unidade com chassis separados  as 12AX7 podem ser instaladas na blindagem vertical do chassis desde que a mesma seja substituída por uma placa maior.

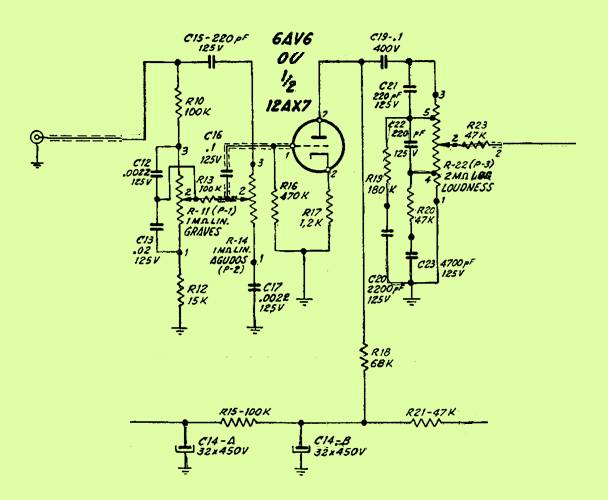

Apresentamos duas outras sugestões baseadas em nossa experiência prevêem uma adaptação do eficiente circuito da extinta Cosmoson correspondente ao modelo 90 e um projeto da Willkason correspondente ao circuito Saci que derivava do extraordinário Schaub-Lorenz da mesma época.

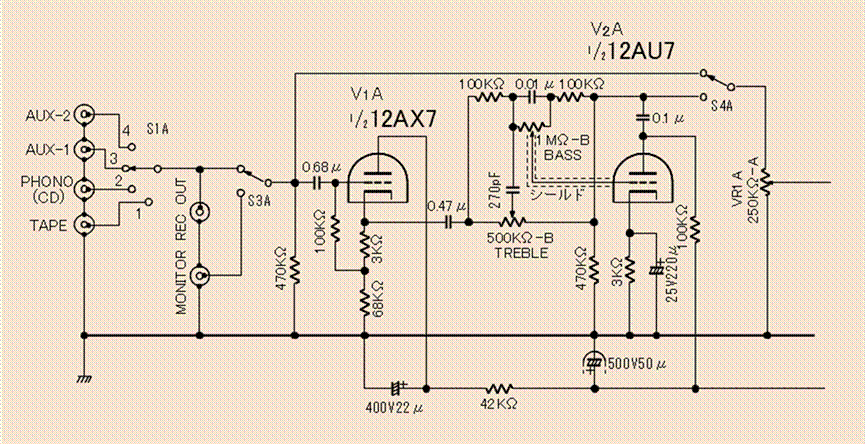

Pré-amplificador variante 1

Pré-amplificador variante 1

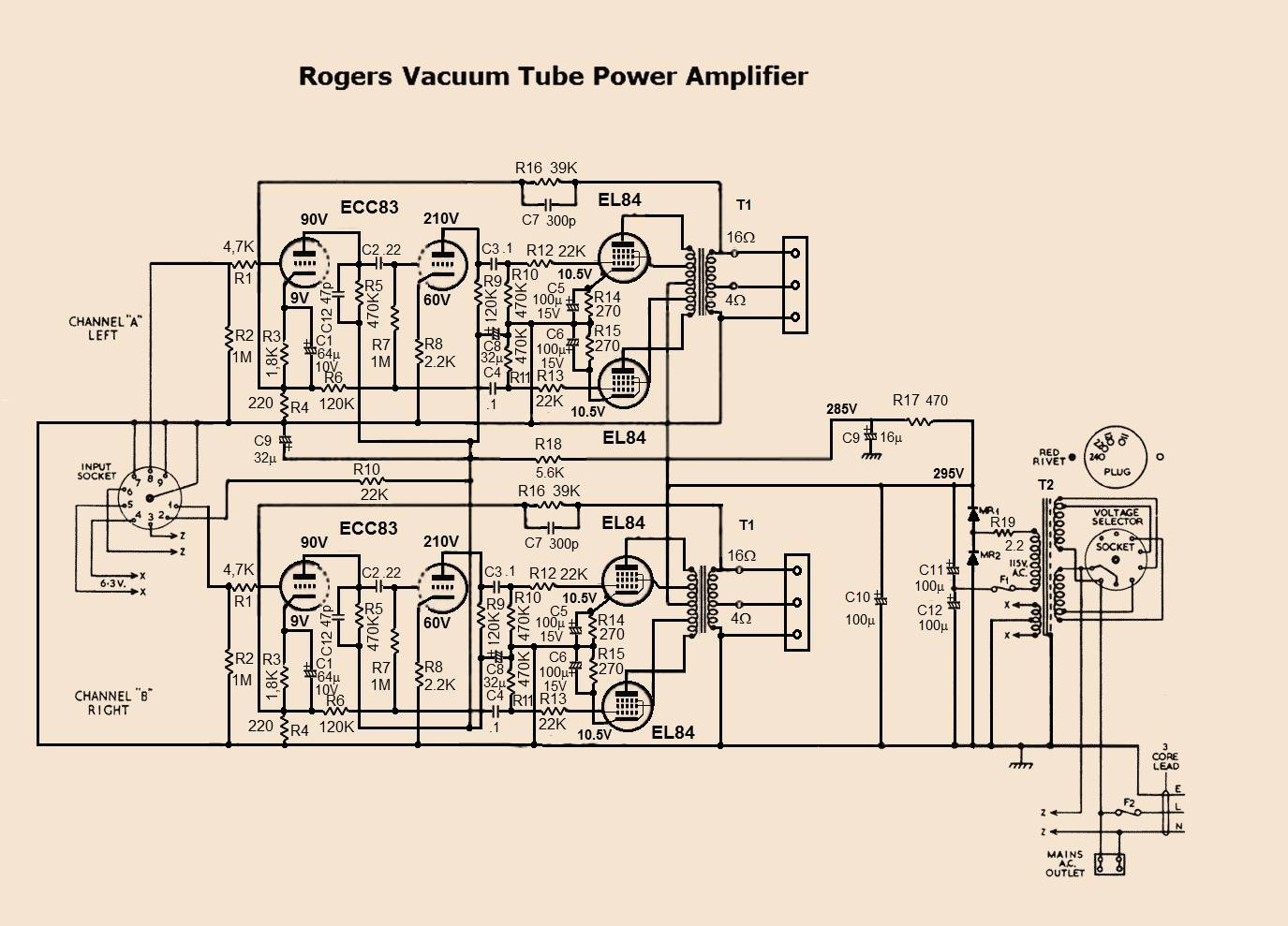

Unidade de potência variante com 6 válvulas

Dados dos Transformadores

Os números correspondem a quantidade de espiras e AWG o tipo de fio empregado

Detalhes construtivos são os usuais para utilizados por profissionais experientes.

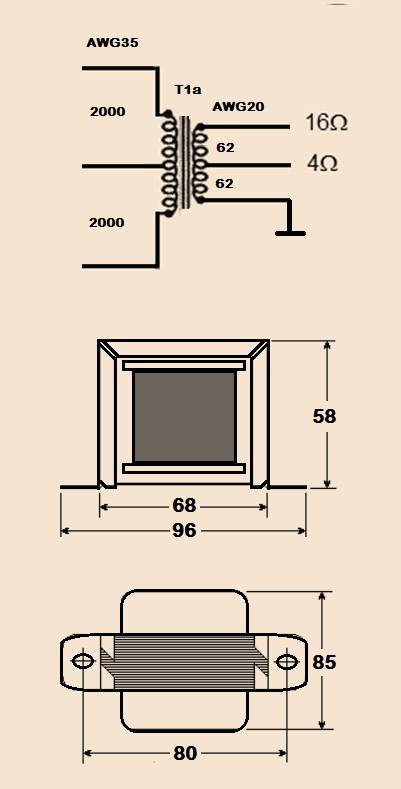

Força e saída originais

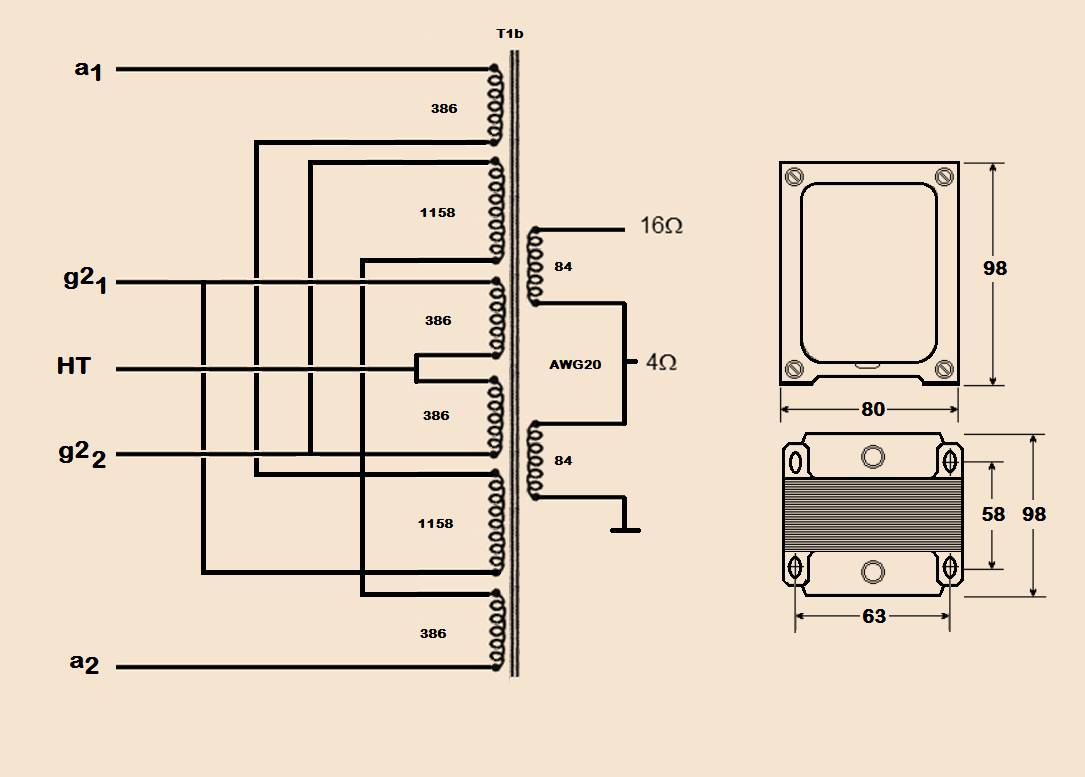

Saída ultra-linear

Variantes para prés simplificados

xxxxxxxxxxxxxxxxxxxxxxxx

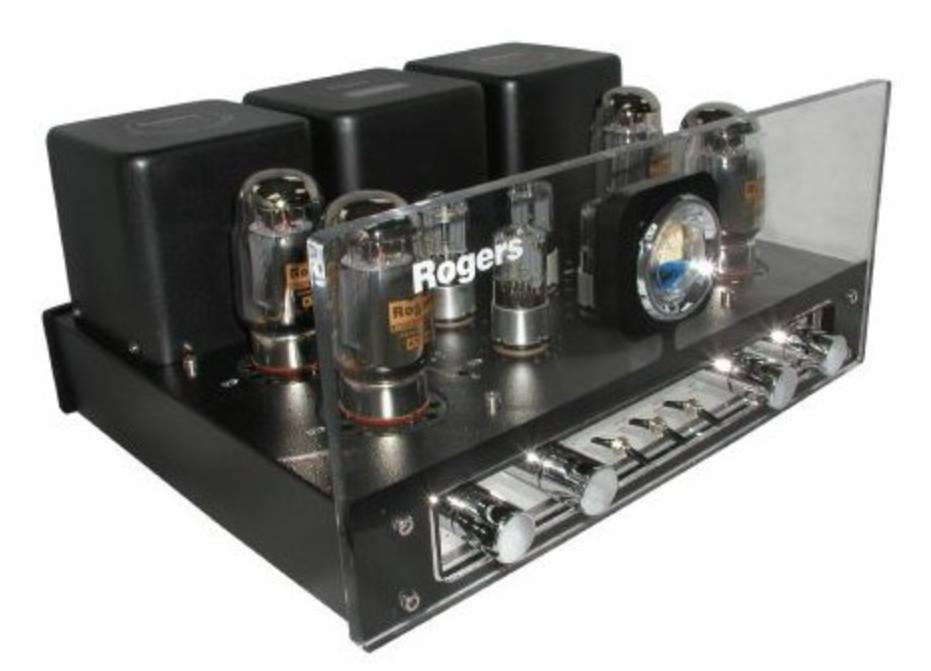

Rogers Cadet-V Stereo Integrated Valve Amplifier

Output power : 40W x 2 / class AB2 P-P ( Ultra linear ) 50W x 2 Max.

Tubes : KT-88 X 4, 6SL7 X 2, 6SN7 X 2

Dimension : 400mm x 330mm x 190mm ( D X W X H )

Rogers Cadet V Specifications

Input Impedance : >89Kohm(RCA)

Output Impedance : 4 ohm, 8 ohm, 16 ohm

Output power : 40W x 2 /Class AB2 P-P(Ultra linear) 50W x 2 Max.

23.5W x 2 /Class AB2 P-P(Triode) 25W x 2 Max.

Damping Factor : >5

Frequency Response : 20Hz - 30KHz - 1dB

T.H.D. : <1% 20Hz - 20kHz (Ref. Output)

Total Gain : 25dB

Input Sensitivity : 300mV-600mV

S/N : >80db (Hum Noise <3mV)

Channel Balance : +/- < 1 dB 20Hz - 20KHz (Max. Volume)

Channel Separation: > 60dB (1KHz - 3.3KHz)

Tubes : KT-88 x 4 , 6SL7 x 2 , 6SN7 x 2

Dimension : 400mm x 330mm x 190mm(D x W x H)

Weight : N.W. 20.6 KG G.W. 22.6 KG

All hard wired circuitry

All of the new Cadet series amplifiers maintained the tradition of the original Cadet series with the hard

wire point to point soldering of the components in the signal path. We did not sacrifice the importance of

sound quality with the manufacturing efficiencies of using printed circuit boards. Without doubt this

method of making tube amplifiers is far superior to printed circuit boards.

Double Chassis design

To maintain the structural strength and the resistance to external noise and chassis resonance, all Cadet

series amplifiers use double chassis to ensure the cleanest signal reproduced

Negative Feedback Control

With our low powered amplifiers there is a NFC so that there is a maximum control with the pairing of

different speaker types. The rationale of this design ensures the best match of the different damping

factors of various loudspeakers to be matched. Whilst with higher-powered amplifiers the effect is less

apparent.

Vibration control

Although Vacuum tubes are build very rugged, however vibration does play a difference in the amplification

of the audio signal, to minimize the distortion due to vibration from external sources, each amplifier is build

on special damping feet that are resonance tuned.

Premium Selected Components and Tubes

To ensure the best stability and durability we have an in-house burn in process to run-in your amplifier so

that when the amplifier reaches your hands you will be hearing the best of what to offer.

For Vacuum Tubes we directly source from the tube manufacturers, and each and every tube are graded

and matched for your amplifier.

Esquema do Rogers Cadet V
