Amplificador para pré-amplificadores passivos
O amplificador apresentado é um unidade de potência de alto ganho com um mínimmmo de estágios. Usa o circuito básico de Jeffery que se caracteriza como sendo o inversor de fase de maior ganho conhecido.

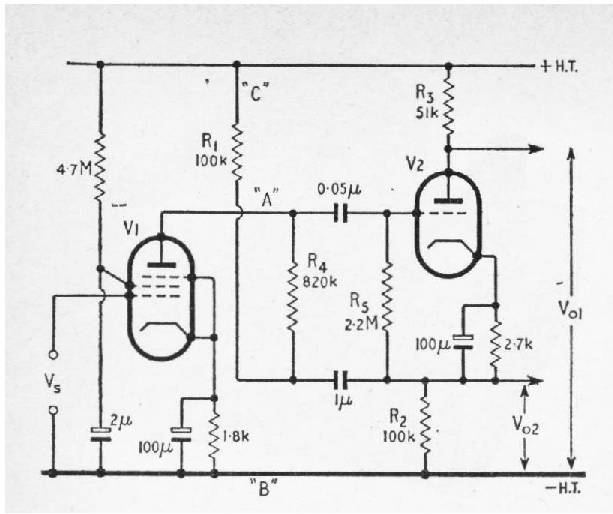

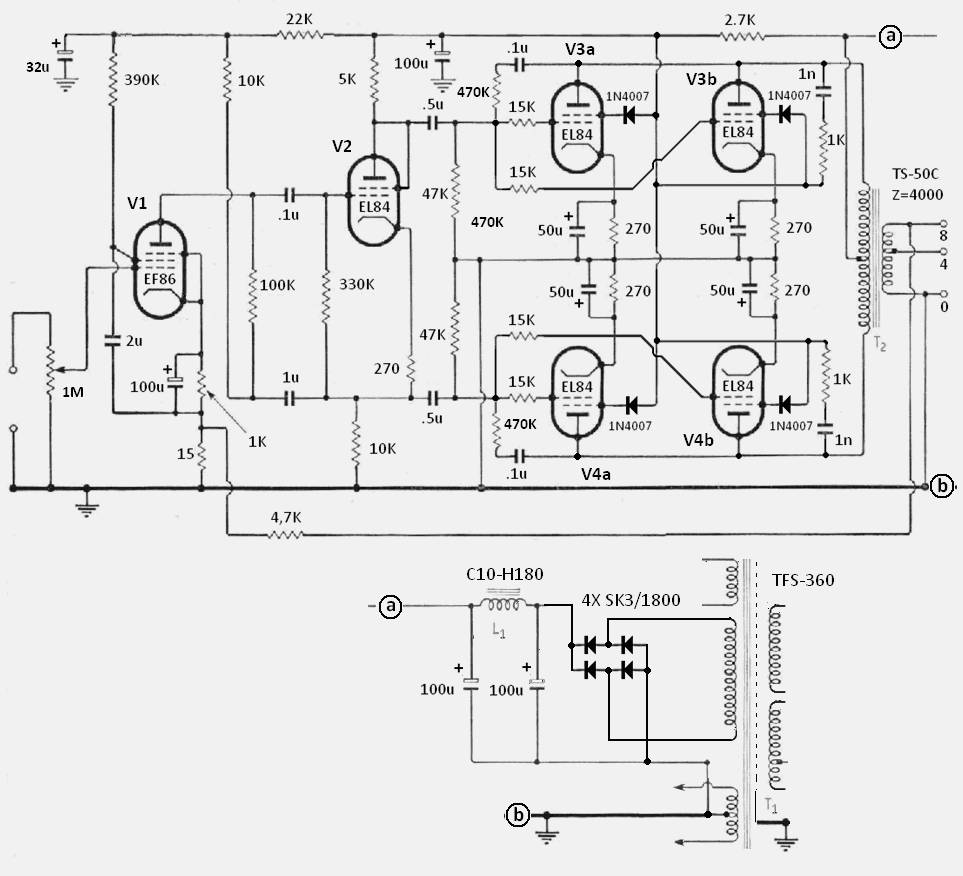

Temos acima o circuito básico utilizando um pentodo e um triodo que podem ser válvulas separadas ou unidas em suma só ampola como é o caso das 6BR8, 6U8, ECF80 e outras. O presente artigo publicado em abril e maio de 1961 pela revista Wireless World foi por mim revisado, incluindo uma nova etapa de saída onde aplicamos o Push Pull Paralelo, uma realimentação de Van der Veen, os diodos de Grimwood e válvulas separadas na primeira amplificação e inversão de fase. A etapa de saída salvo a configuração paralela que nos proporciona 22.000 micromhos de transcondutância oferecendo um grave respeitabilíssimo, está descrita em http://www.novacon.com.br/audiohmq11.htm.
Quanto ao inversor de fase uma palavrinhas: Usamos o mesmo tipo de válvula empregada na saída com intuito de fornecer a mais alta excitação possível, menor impedância no estágio excitador e menor perda diferencial nas respostas placa catodo no circuito “concertina”.
Observe que neste estágio inversor de fase, constituído por V2 o resistor de placa é de permanentemente de 5 K e o de catodo é dinamicamente também 5 K constituído por um sistema de dois resistores dinamicamente em paralelo de 10K. o primeiro, estaticamente do catodo de V2 ao terra e o segundo dinamicamente do catodo ao +B (que também é um potencial fixo) através do capacitor de 1 microfarad.
Neste ponto de união, capacitor de 1 micro (que vai ao catodo de V2) com o resistor de 10K que vai ao +B, é gerada uma forte realimentação positiva igual à variação do sinal proveniente da amplificação de V1. Este sinal é aplicado na fonte de alimentação de V1, multiplicando seu ganho. Desta maneira o ganho da EF86 que é de 106 com os valores utilizados vai para aproximadamente 3000 dispensando qualquer etapa amplificadora prévia sem introduzir nenhuma distorção. Nossa sugestão é, portanto utilizar pré amplificadores passivos, que não possam introduzir quaisquer distorções. Este circuito é conhecido popularmente como “bootstrap” ou seja “cadarço de bota” como se o “chute” de sinal fosse favorecido por uma puxada pelo cadarço.
Pré-amplificadores passivos:

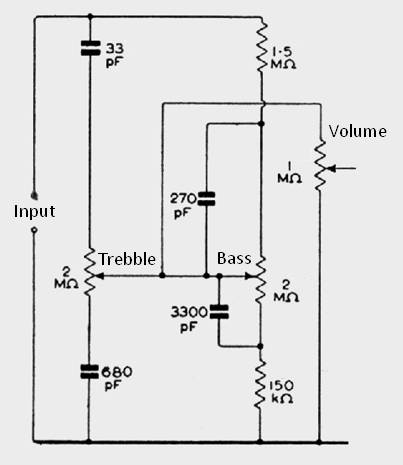

Controle de tonalidade do Mullared 5-10.

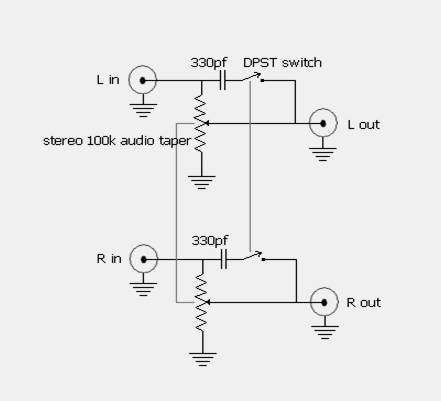

Entrada com controle de brilho.

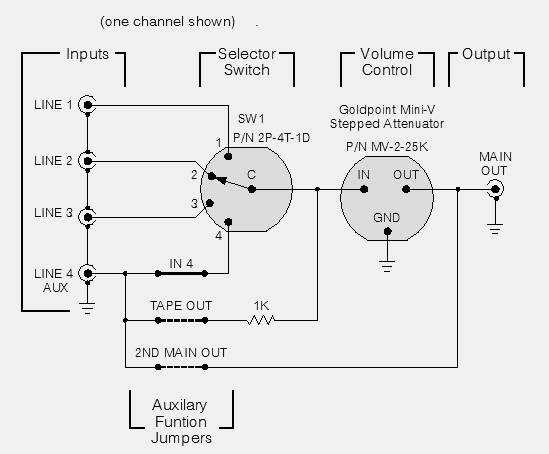

Seletor de entradas com atenuador de pontos.

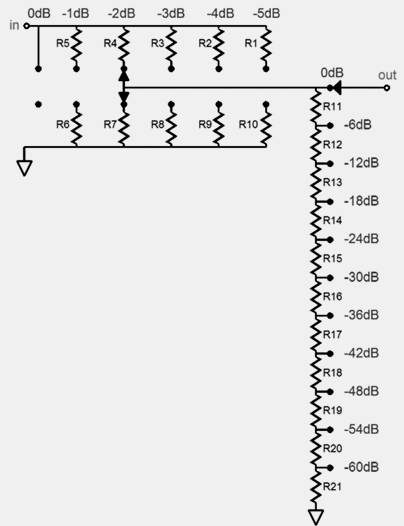

Circuito do atenuador de pontos.

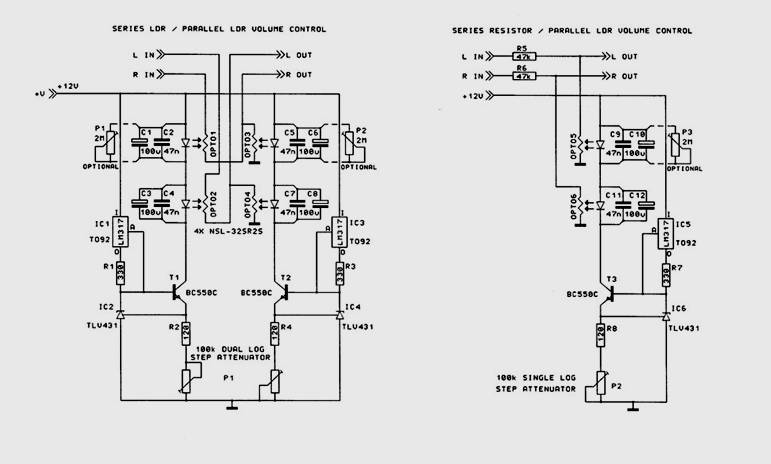

Controle de volume com sensor LDR

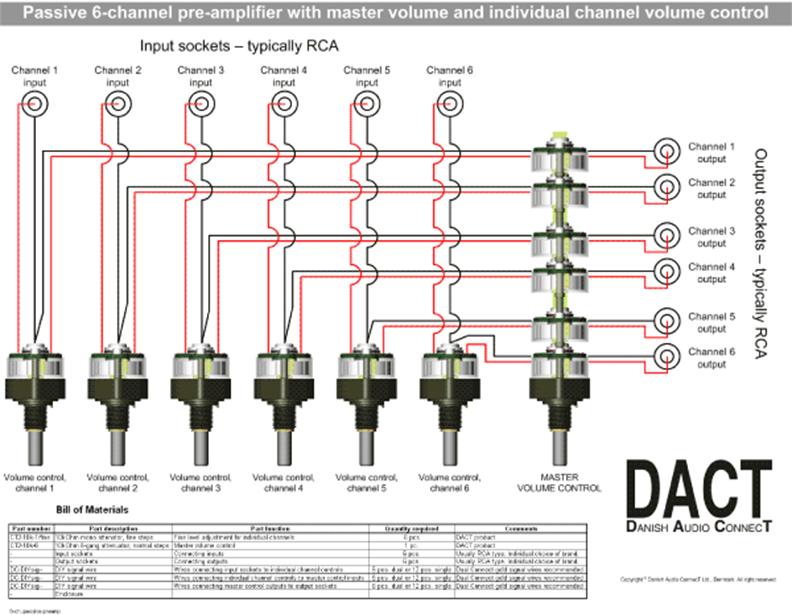

Seletor de entradas com controle de níveis individuais e geral.

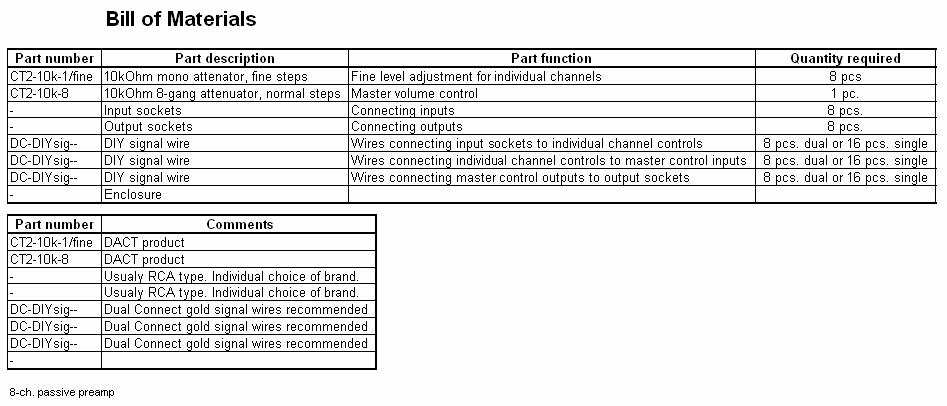

Abaixo –Lista de material.

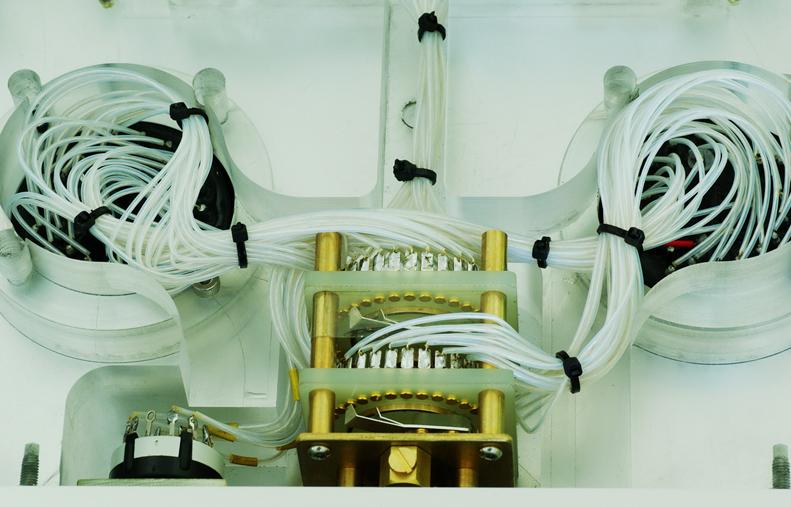

Outro sistema com entrada com transformador de alta impedância e controle de nível através das derivações.

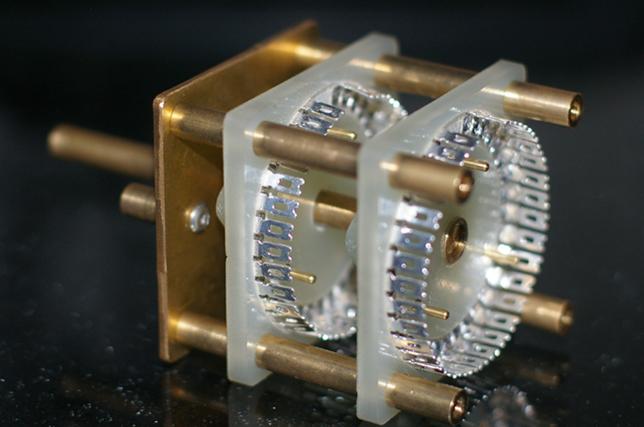

Chave de onda usada no sistema

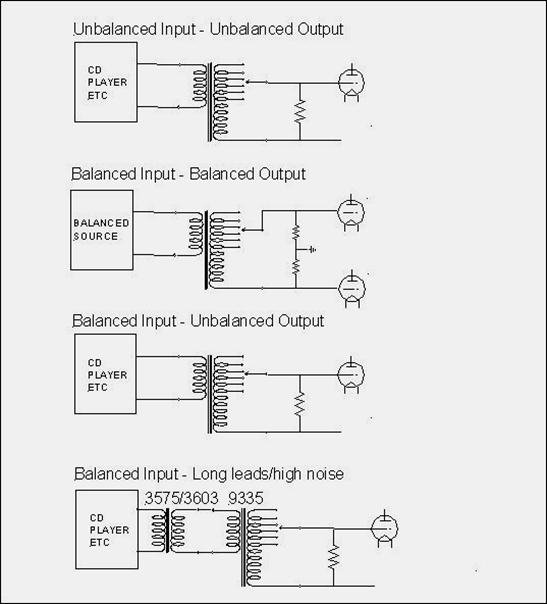

Diagramas simplificados das possíveis ligações com entrada a transformador multi derivações.
