III - Amplificadores Profissionais Philips/Valvo/Mullard

2a) Para 80/100W

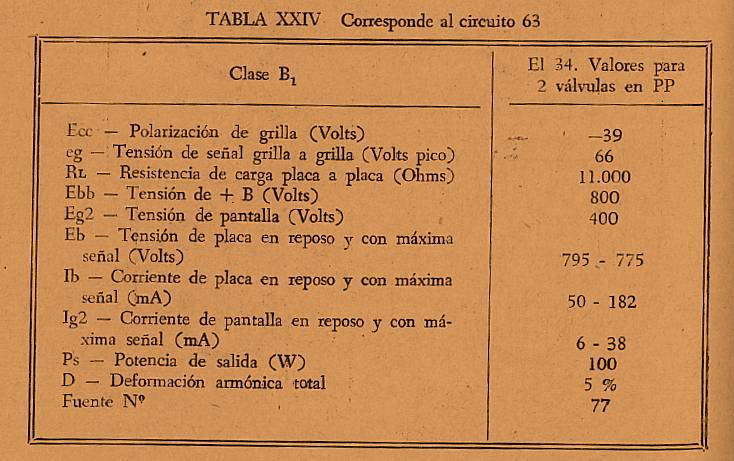

BASE "PHILIPS 100W "  "SUGESTÃO JULIO RUEDA "

Valor de R=1k para 8W  e  1K5 para 16W

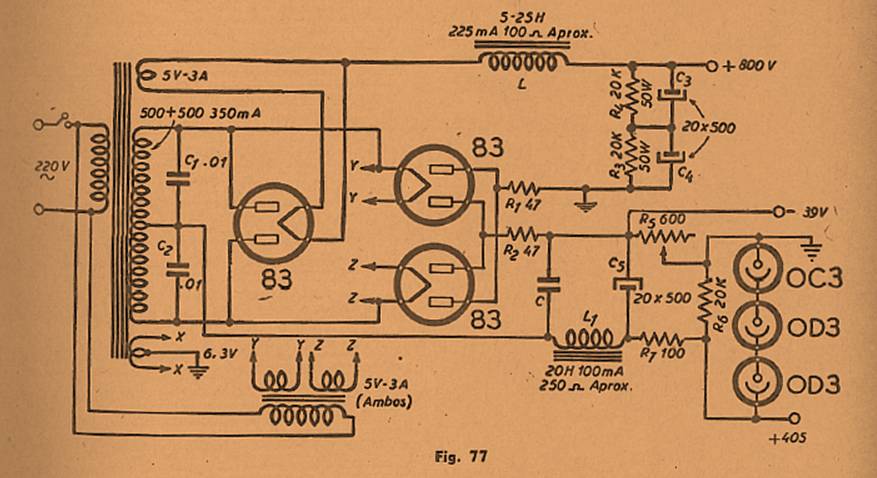

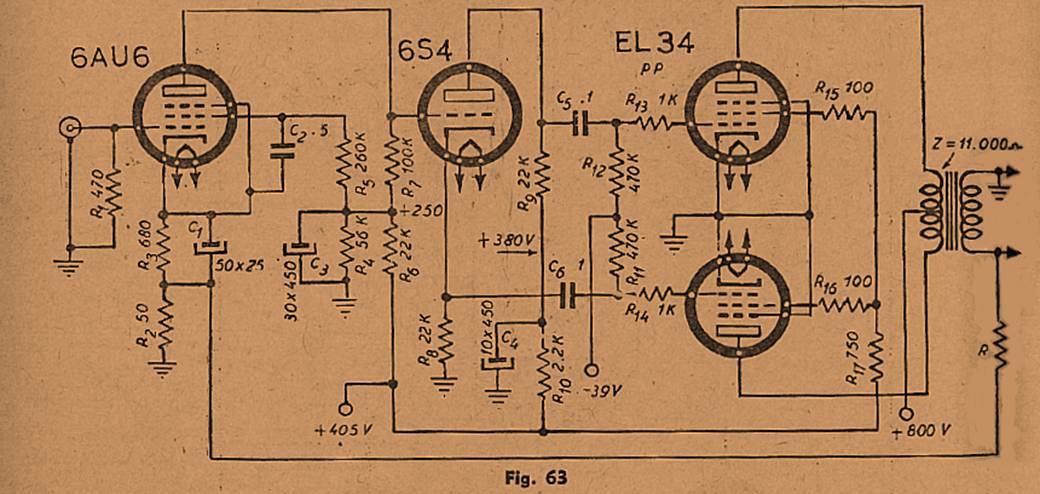

O amplificador em questão bem como os demais trabalha em categoria proxima ao « B » sem que haja corrente nas grades de sinal o que simplifica o estágio inversor. Rueda projetou esta variante sem pre-amplificador e baseado no estágio excitador composto por 6AU6 e 6S4, muito bem testado e tão de sue agrado. A fonte de alimentação trabalha em onda completa com três válvulas « 83 » onde as duas metades de duas delas são astutamente aproveitadas para alimentação dos estágio impulsor e das grades auxiliares das « EL34 » com estabilização fornecida por duas 0D3 e uma 0C3. Este ramal também fornece a polarização negativa (bias) para o estágio de saída.

O « 80W Kraftverstarker » em suas diversas variantes usa o mesmo transformador de saída que inclusive foi produzido pela Willkason sob código « 4698 ».

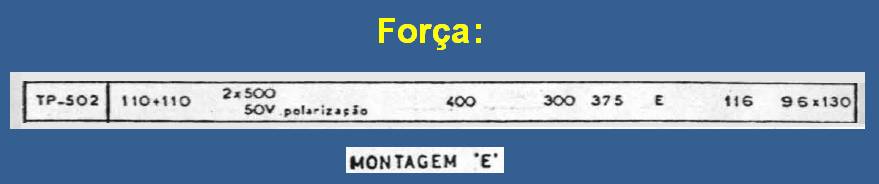

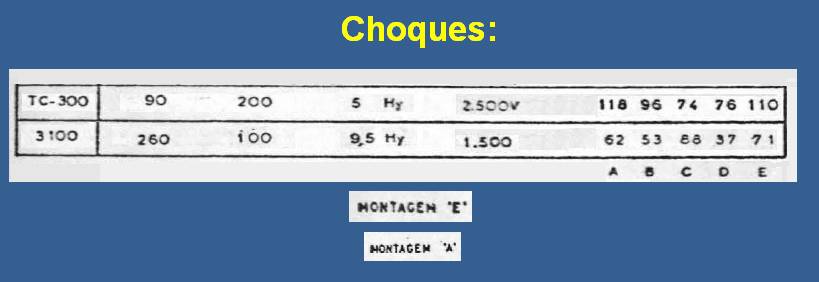

Transformadores Linha Willkason.

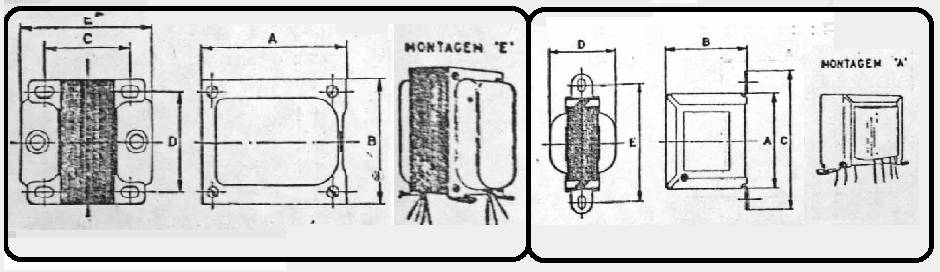

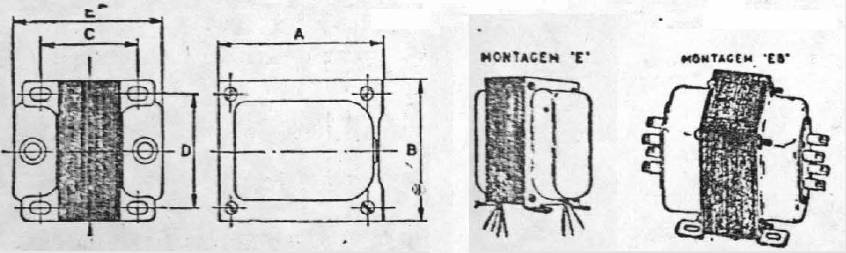

Dimensões:

Nova Fonte Sugerida :

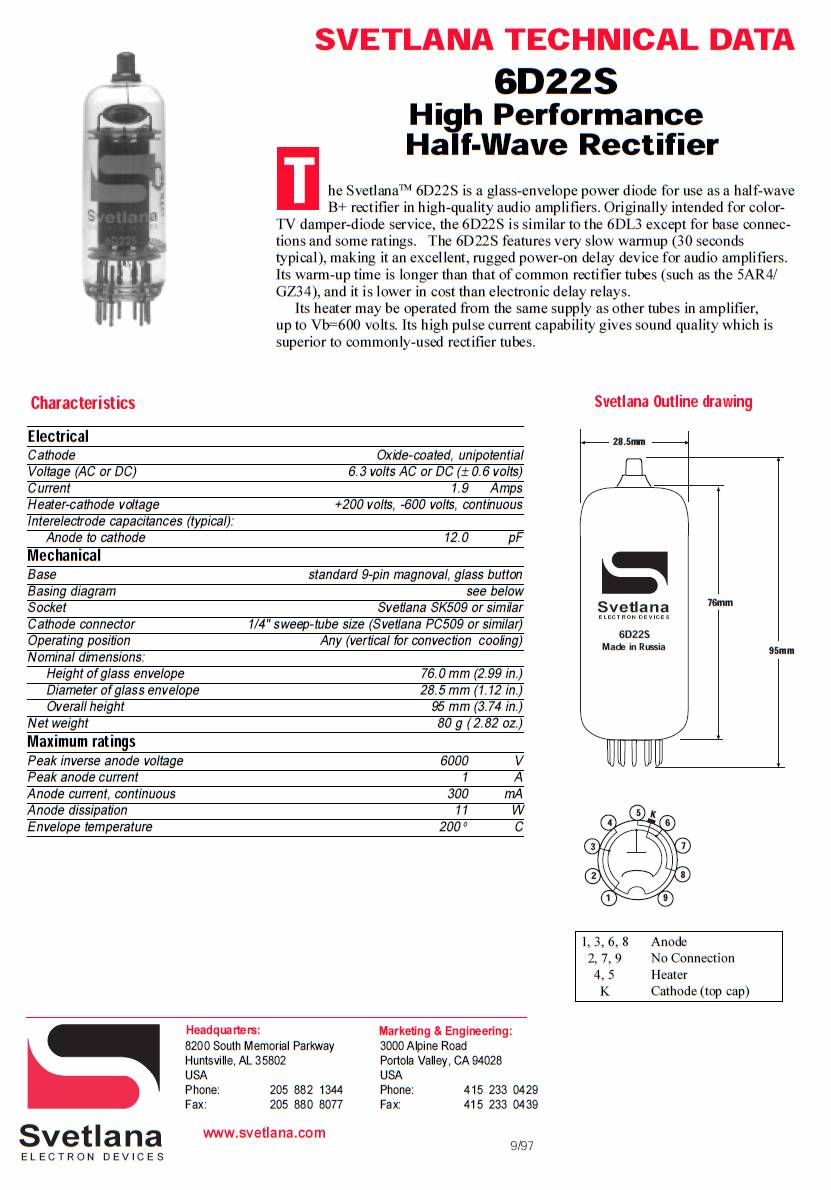

A fonte aqui apresentada é semelhante à oferecida por J. Rueda. Emprega transformadores Willkason da linha de transmissão. Como particularidade atualizada sugerimos o emprego das 6D22S que além de possuirem longo tempo de calentamento, operam com 5V no filamento e possuem  baixa resistência interna com vida prolongada. Como bonus extra, dispensam uso de relés e possuem preços bem baixos.

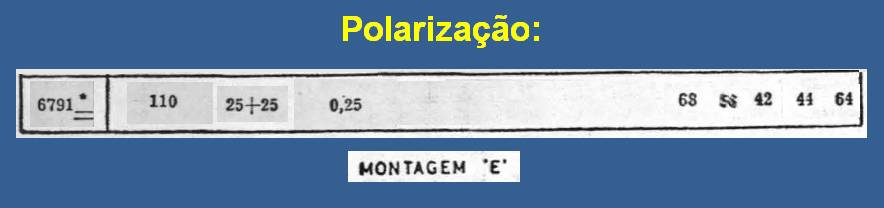

O ramal para alimentação do estágio impulsor e grades auxiliares dispensa o uso das válvulas reguladoras pois a alta capacitância empregada facilmente inibe as variações de tensão nas screens das EL34. A polarização de grade é obtidda a partir de um transformador 25+25 Volts que fornece 50V ao catodo da EZ80.
