Novas Matrizes de Quadrafonia

A idéia da reprodução multicanal  é bem antiga e já dava seus primeiros passos comerciais em 1935. tendo-se tornada famosa em 1939 com o “Vento Levou” e “Fantasia”. Em termos domésticos já se pensava na quadrifonia em paralelo com a estereofonia, porém produzir discos quadrafônicos eram bem difíceis em 1954, foram idealizadas, portanto matrizes reprodutoras que tornassem quadrafônicos ou pseudo-quadrafônicos os discos em estéreo, desta forma foram sugeridas um sem número de matrizes

“Quadratrix” (Quadratica Matrix) em Latim. Aqui apresentamos algumas variantes.

Ralph Glasgal

(1965)

Princípio de matriz somadora e subtratora de sinais diferenciados

Esta foi possivelmente a primeira matriz comercial utilizada para reprodução em quatro canais.

Utiliza quatro amplificadores de potência mas apenas um pré estereofônico.

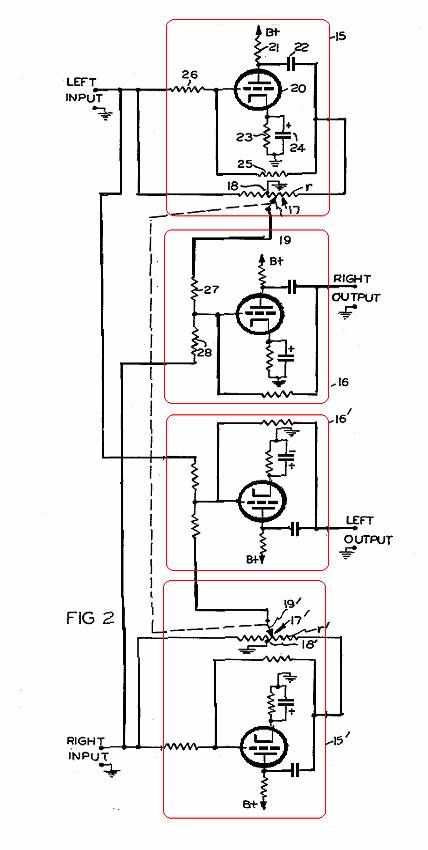

Circuito prático:

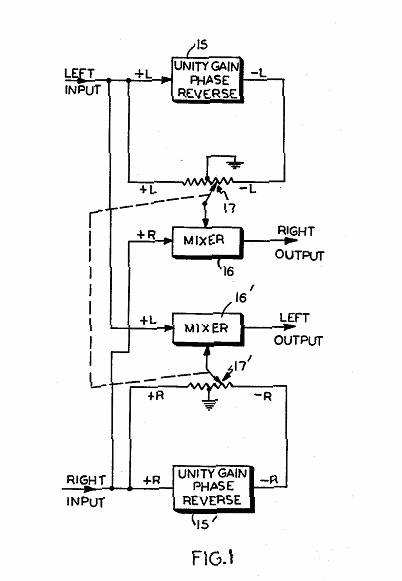

Amplificador de ganho unitário com inversão de fase.

Válvulas 2x 12AU7

Capacitores (22) 0.05uF

Capacitores eletrolíticos (24) 47uF

Potenciômetros (18) 3M3 com center tape

Resistores de anodo (21) 47K

Resistores de catodo (23) 2K2

Demais resistores (25) (26) (27) (28) 3M3

Left output e Right output serão os canais principais com separação máxima

do sinal da fonte, regulável pelo ouvinte.

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

David Hafler

(1972)

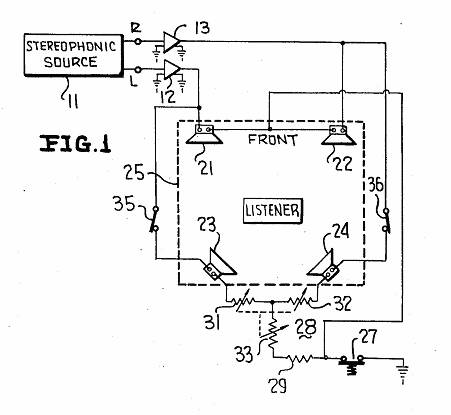

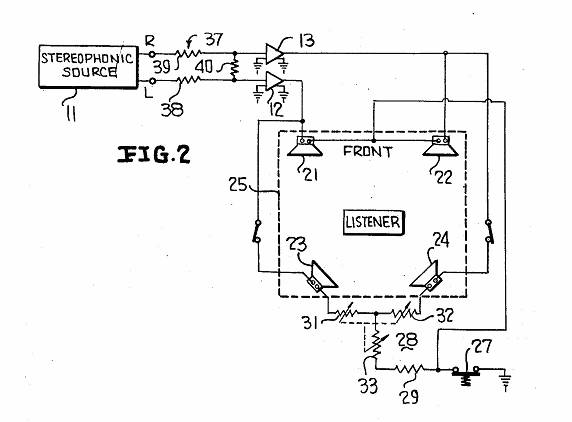

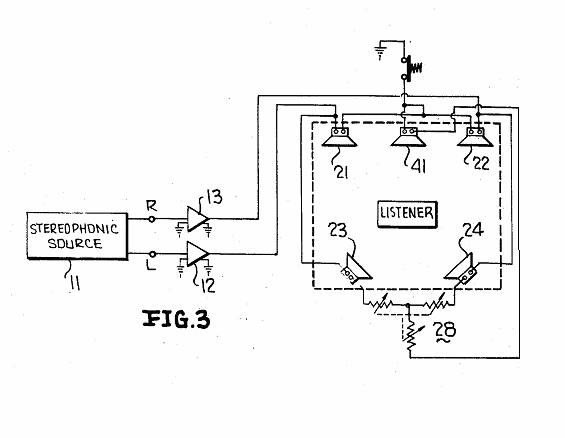

Resistores 31, 32 e 33 Potenciômetros 25 Ohms = Matriz 28

Resistor 29= 10 Ohms

Resistores 37,38 e 40= Z fonte.

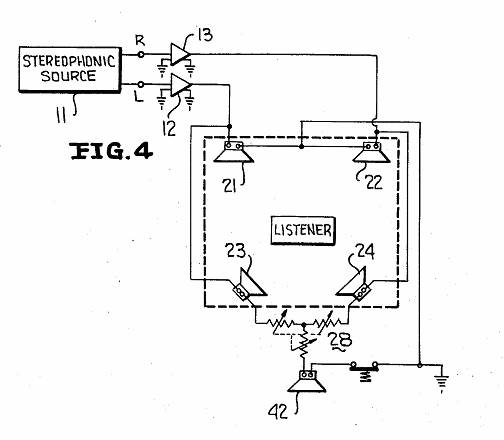

Resistores 31, 32 e 33 Potenciômetros 25 Ohms = Matriz 28

Resistor 29= 10 Ohms

Matriz 28

Matriz 28

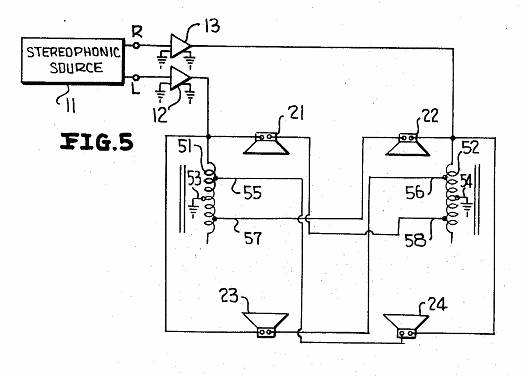

Enrolamento 51-53=52-52=Z

Enrolamento 55-53=56-54=0.35Z

Enrolamento 55-57=56-58=0.70Z

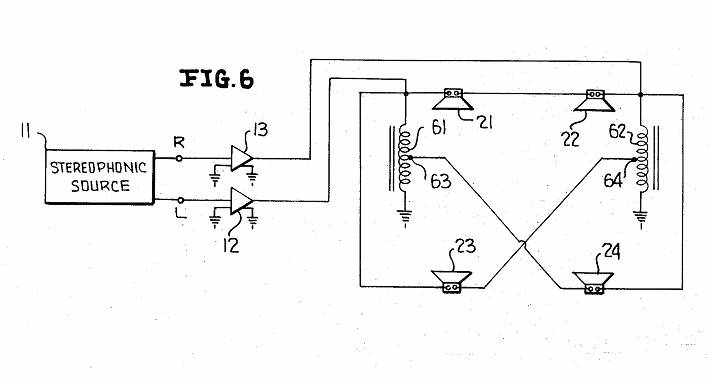

Enrolamento 61-Terra=62=Terra=Z

Enrolamento 63-Terra=64=Terra=0.35Z

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Peter Scheiber

(1973)

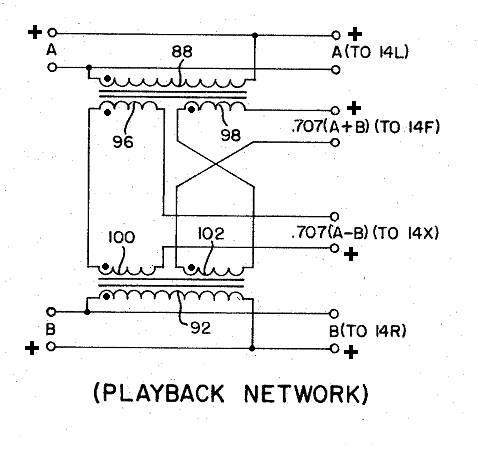

O sinal positivo corresponde aos bornes de fase positiva dos falantes e amplificadores. Os pontos correspondem ao início do enrolamento dos transformadores. Os enrolamentos 96, 98 e 100, 102 são bifilares e correspondem a .353 dos respectivos enrolamentos 88 e 92. Estes são réplicas dos enrolamentos respectivos das impedâncias usadas do transformador de saída.
