RCA Amplifiers

& Others

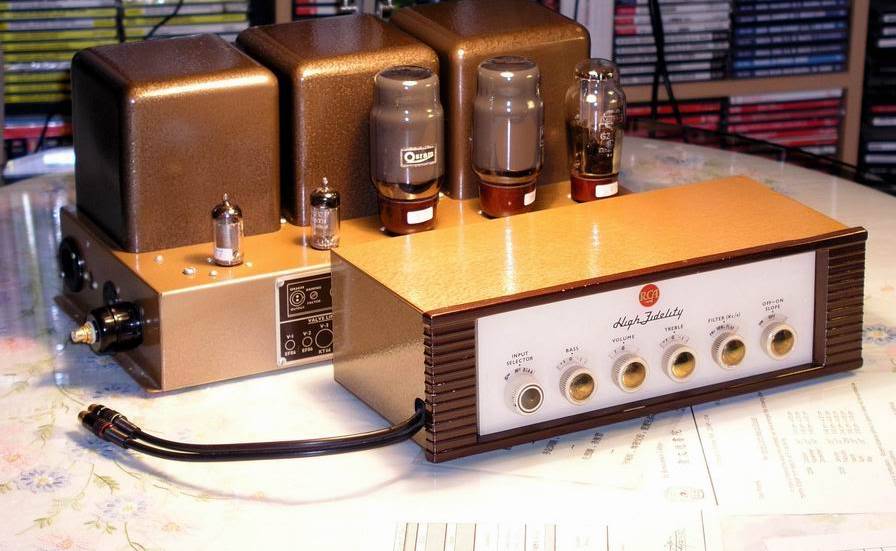

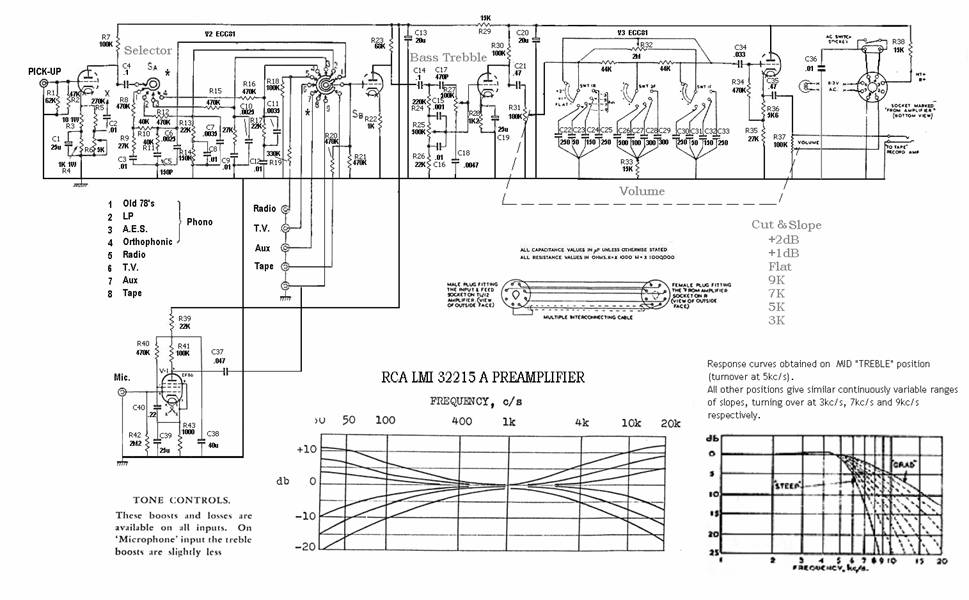

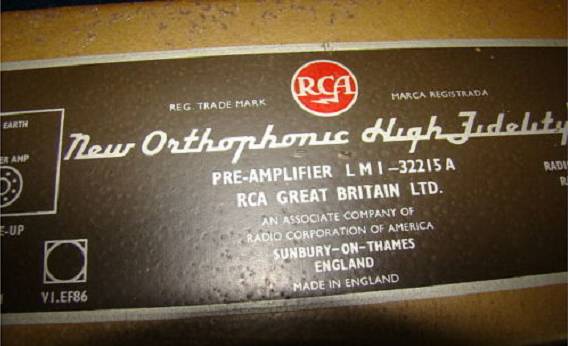

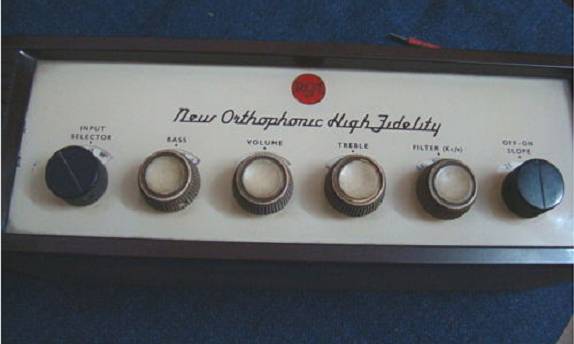

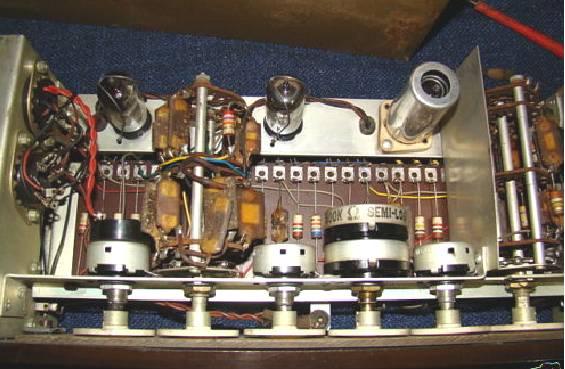

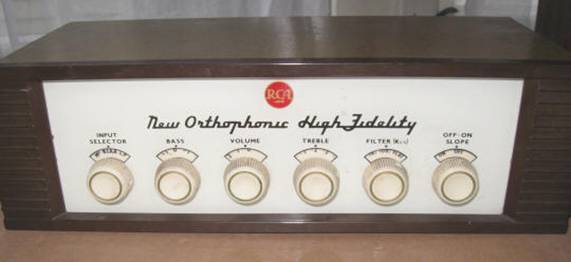

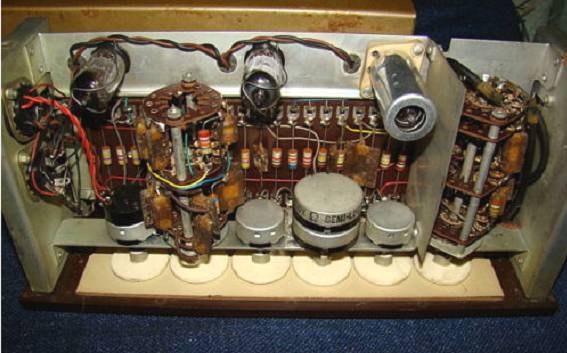

Neste segmento vamos iniciar apresentando uma ave rara, O amplificador RCA LMI- 32216 A e seu respectivo pré-amplificador RCA LMI- 32215 A de 5 ENTRADAS. Este equipamento produzido na Inglaterra, pela RCA Great Britain Photophone Division seja talvez o Único dos equipamentos produzidos pela empresa que utiliza válvulas que não são de seu fabrico direto. Assim o amplificador de potência utiliza 2xEF86 de fabrico Mullard 2xKT66 de fabrico GE Co. e 1x GZ37 também Mullard. O pré-amplificador por sua vez usa 1xEF86 para a entrada de microfone e 2xECC81 no processador de áudio. A divisão Photophone da RCA é desde os primeiros tempos responsável pela sonorização das películas de cinema produzidas nos Estados Unidos e também na sonorização de grandes teatros. O aparelho apresentado é para uso profissional, portanto de alta qualidade.

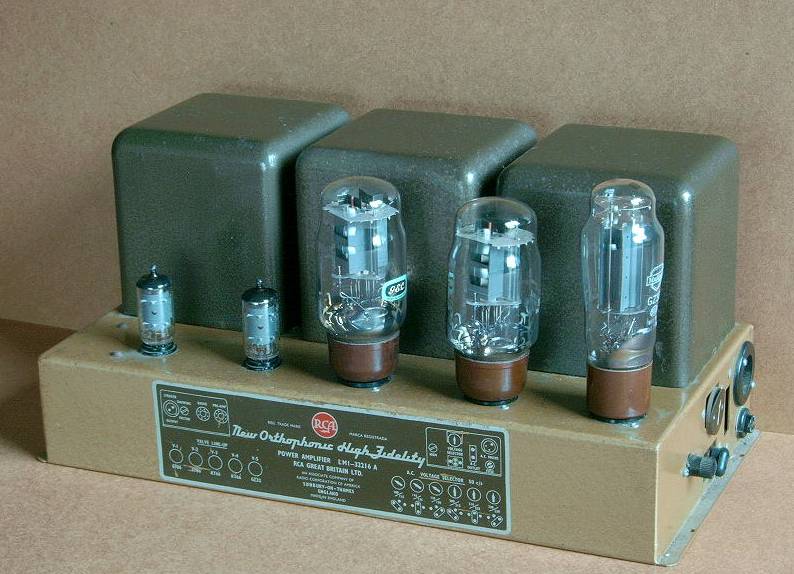

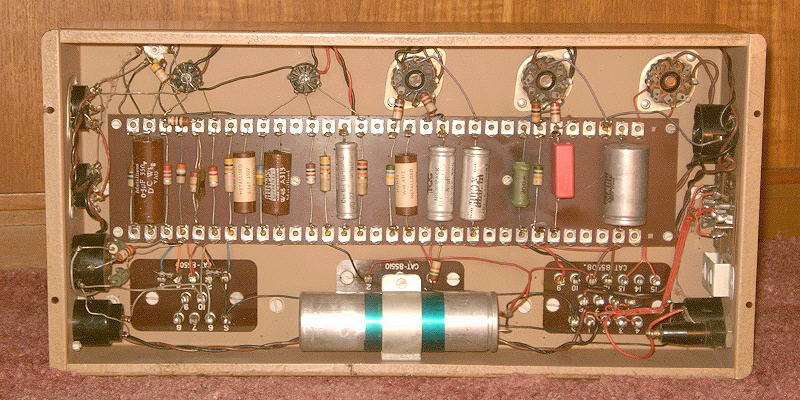

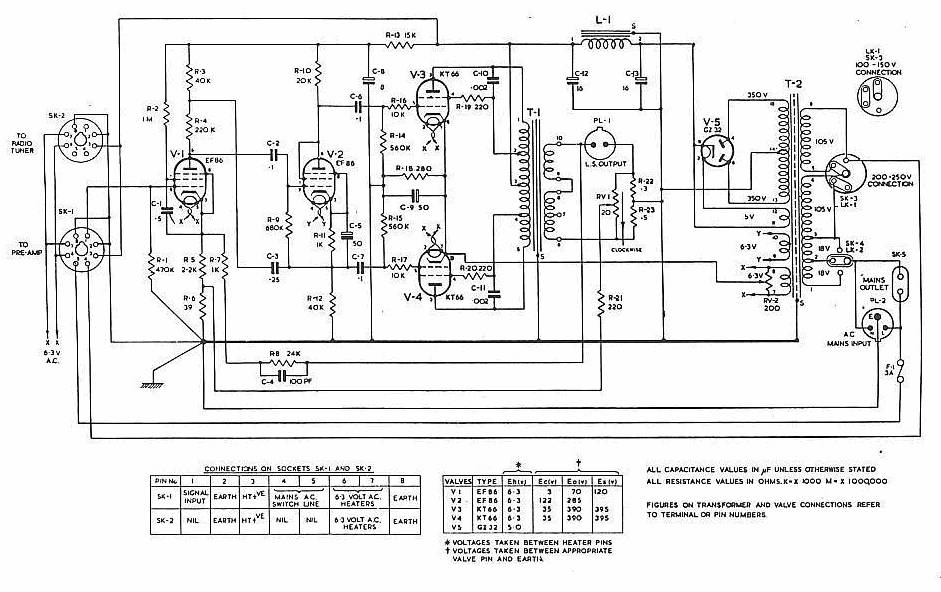

O amplificador de potência possui uma EF86 como amplificadora em conexão pentodo e uma EF86 como inversora de fase de carga dividida em conexão triodo. Como já vimos em outro capitulo, a primeira funciona como uma 6J7 e a segunda como uma 6J5 (Segundo Dmitry Nizhegorodov, em 2A3 Triodo da Emoção). Neste mesmo capítulo veremos em um extrato de “Amplifiers the why and how of good amplification” G.A. Briggs/ H.H. Garner o amplificador de Garner com idêntica configuração. Neste amplificador da RCA, temos a saída com duas KT66 em configuração ultra linear.

O equipamento destina-se a áudio em grandes salões e fornece cerca de 30Watts de saída em classe AB1.
