RCA Amplifiers 2

Nos Estados Unidos, à mesma época a divisão análoga da RCA fornecia duas versões totalmente americanas, os amplificadores SP10 e SP20  que na parte ativa variava apenas pela presença de 2 ou 4 6V6 na etapa de saída e pela variação de 5Y3 ou 5U4 na retificação de ambas as versões. O pré-amplificador era sempre o mesmo. Modelo SV1 sem o pentodo para microfone. O amplificador seguia a montagem tipo Williamson, muito famosa a época.

Abaixo damos os circuitos e algumas imagens da versão SP10.

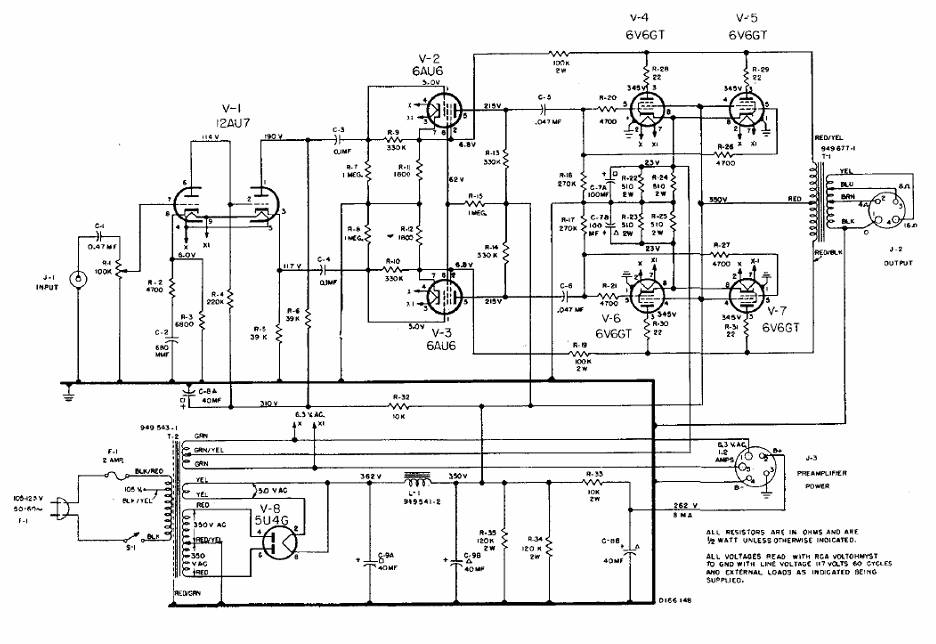

Diagrama do Amplificador SP-20

Clique Aqui para ver em tamanho grande

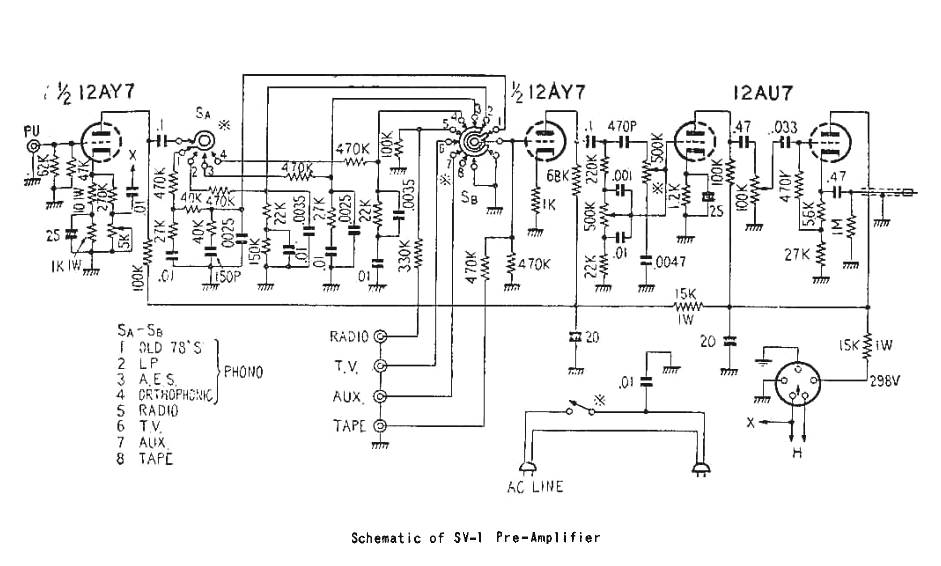

Diagrama do pré-amplificador SV-1

Clique Aqui para ver em tamanho grande

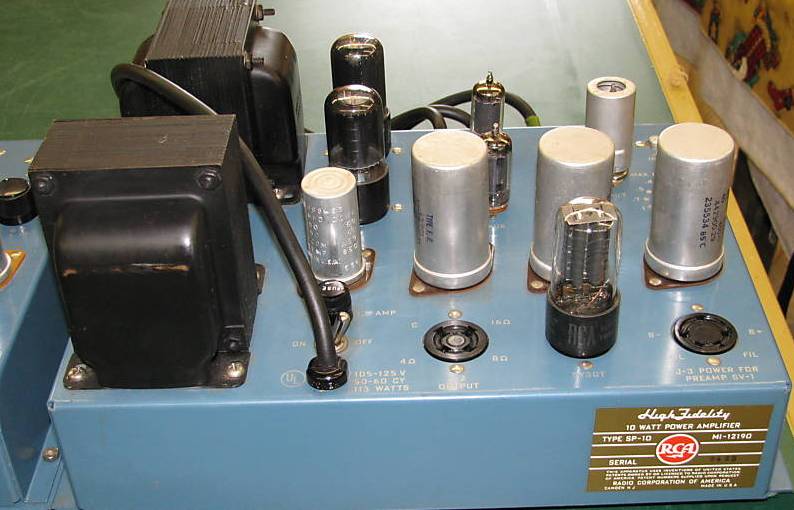

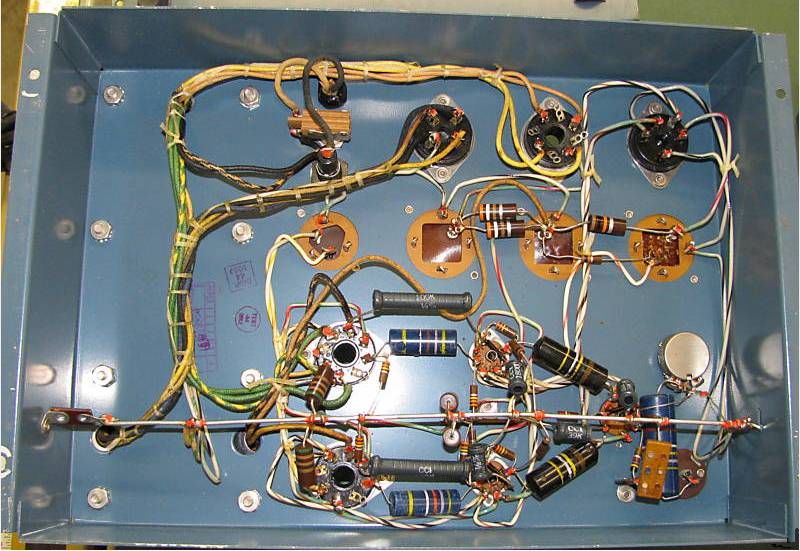

Acima e abaixo, duas imagens do Amplificador SP-10 (a versão menor)

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

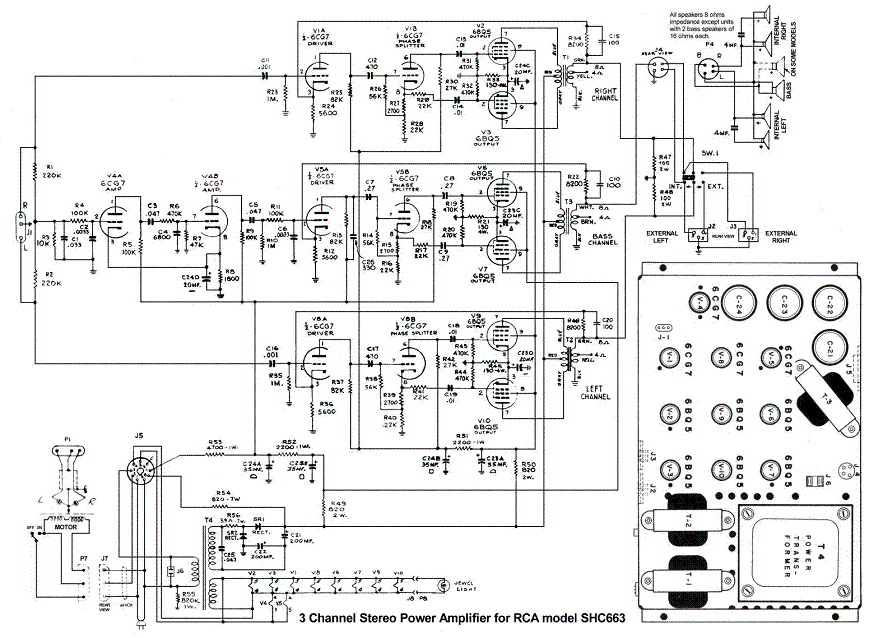

RCA Three Channel Stereo SHC663

Um excelente estéreo de três canais lançado no início dos anos 60 pode aqui ser visto. O sistema tri canal com o canal de graves no centro reproduz uma alta qualidade sonora sem necessidade de grandes potências.

Clique Aqui para ver em tamanho grande

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Garner circuits from:

Amplifiers the why and how of good amplification G.A. Briggs/ H.H. Garner

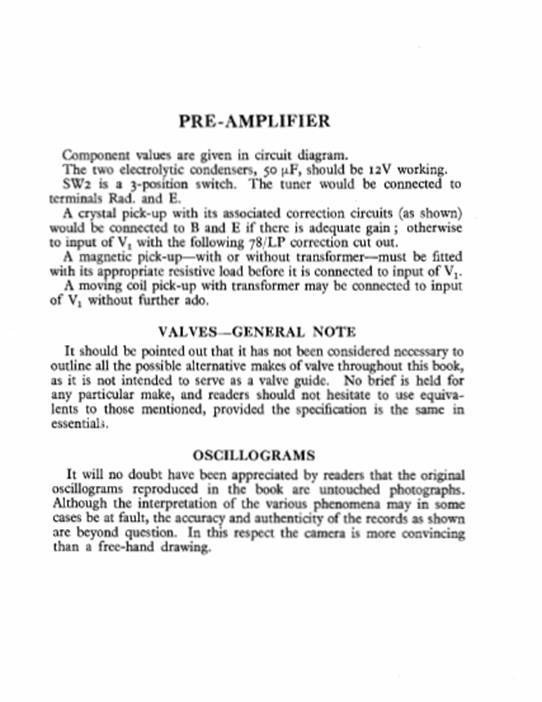

Do livro “Amplifiers” de G.A. Briggs e H.H. Garner apresentamos um interessante e simples amplificador com alta qualidade e muito simples de montar.

Em 1950 era fornecido como Kit ou montado pela empresa Wharfedale dos famosos falantes.

Havia também um sintonizador de AM em alta fidelidade com Radio freqüência sintonizada que incluímos no conjunto. Uma outra versão de super heterodino, não variava em nada dos Super-heterodinos com válvula tipo ECH que conhecemos.

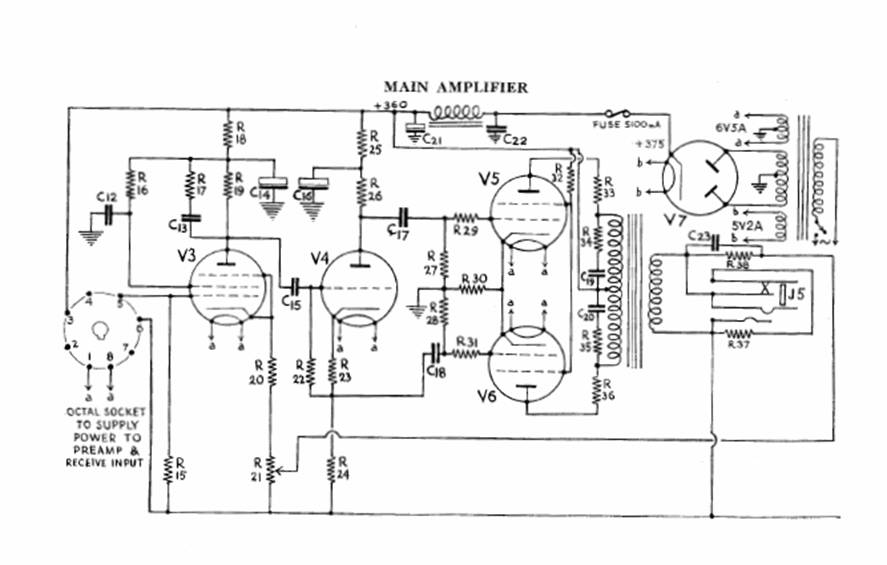

O diagrama explica tudo por si mesmo, temos inclusive na página seguinte os dados originais construtivos do transformador da Wharfedale. A única grande recomendação que desejo reforçar é que os transformadores e o choque devem ter a orientação de seus núcleos a 90º entre si . Esta providencia minimiza o hum (zumbido de fundo) no equipamento

Complemento de válvulas atualizado: 2x EF86 2x 6L6, Kt66, KT88, 6BG6, 807 ,5881. (em configuração semelhante ao RCA LMI- 32216 A.

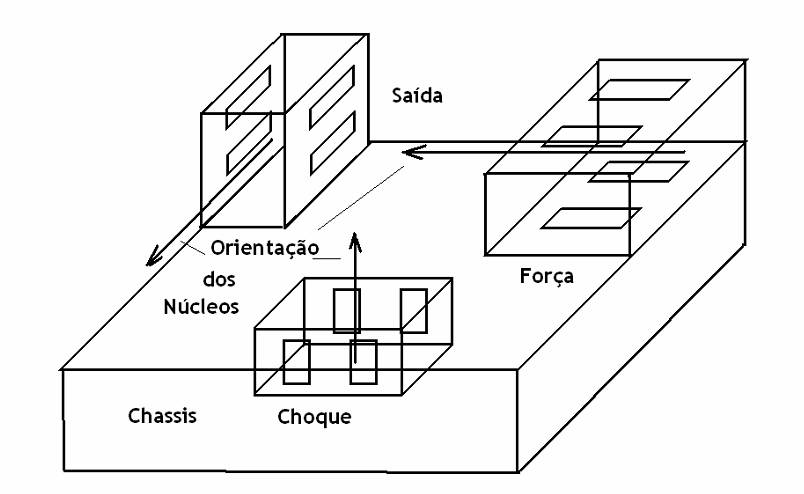

Orientação correta dos núcleos dos transformadores.

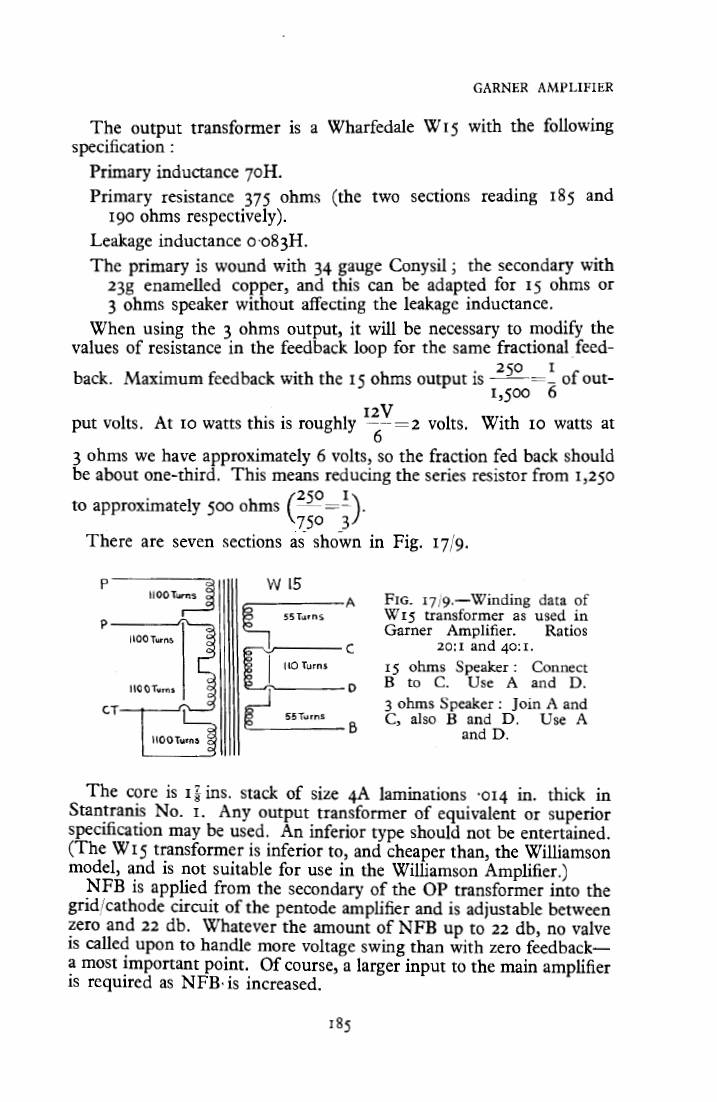

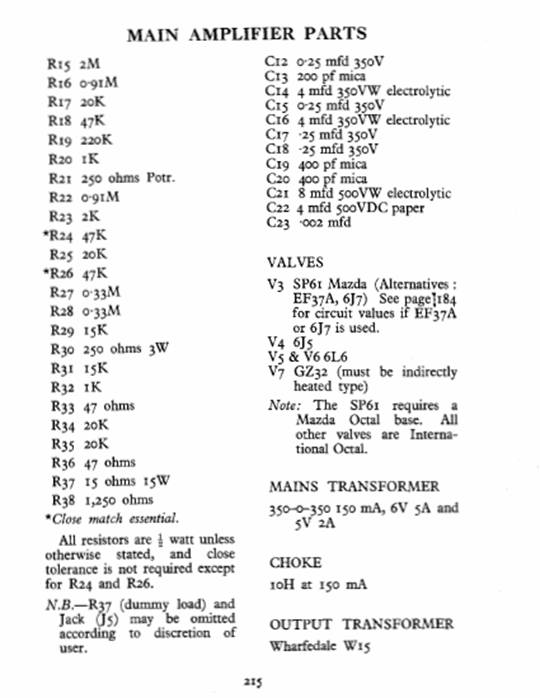

Dados gerais do transformador de saída.

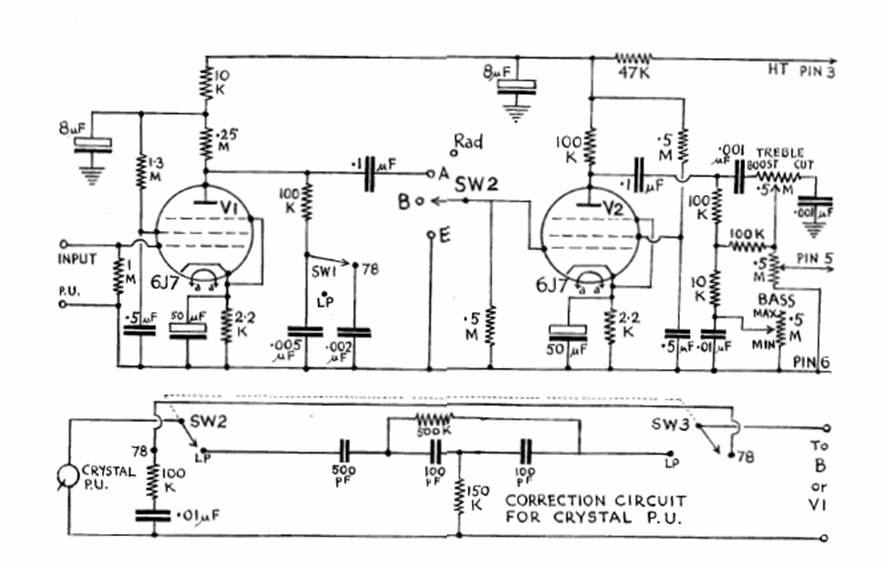

Complemento de válvulas atualizado: 2x EF86.

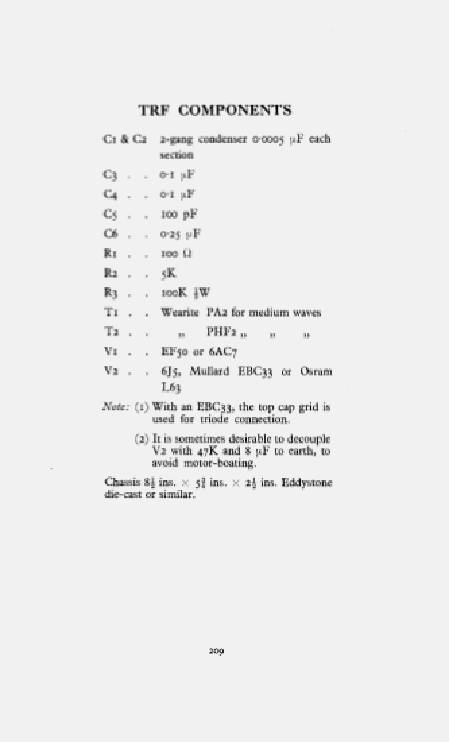

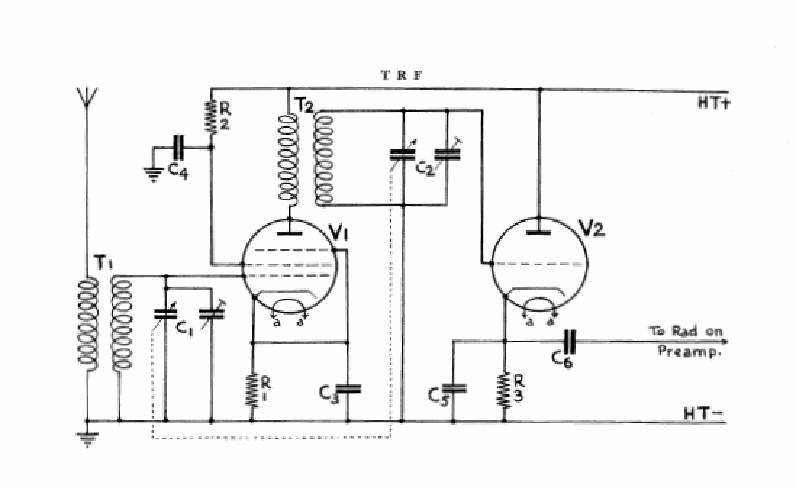

Sintonizador TRF para AM

Complemento de válvulas atualizado:  EF80 + 6C4.

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Ao término desta seção de equipamentos RCA fechamos com três interessantes circuitos para cinema e auditório.

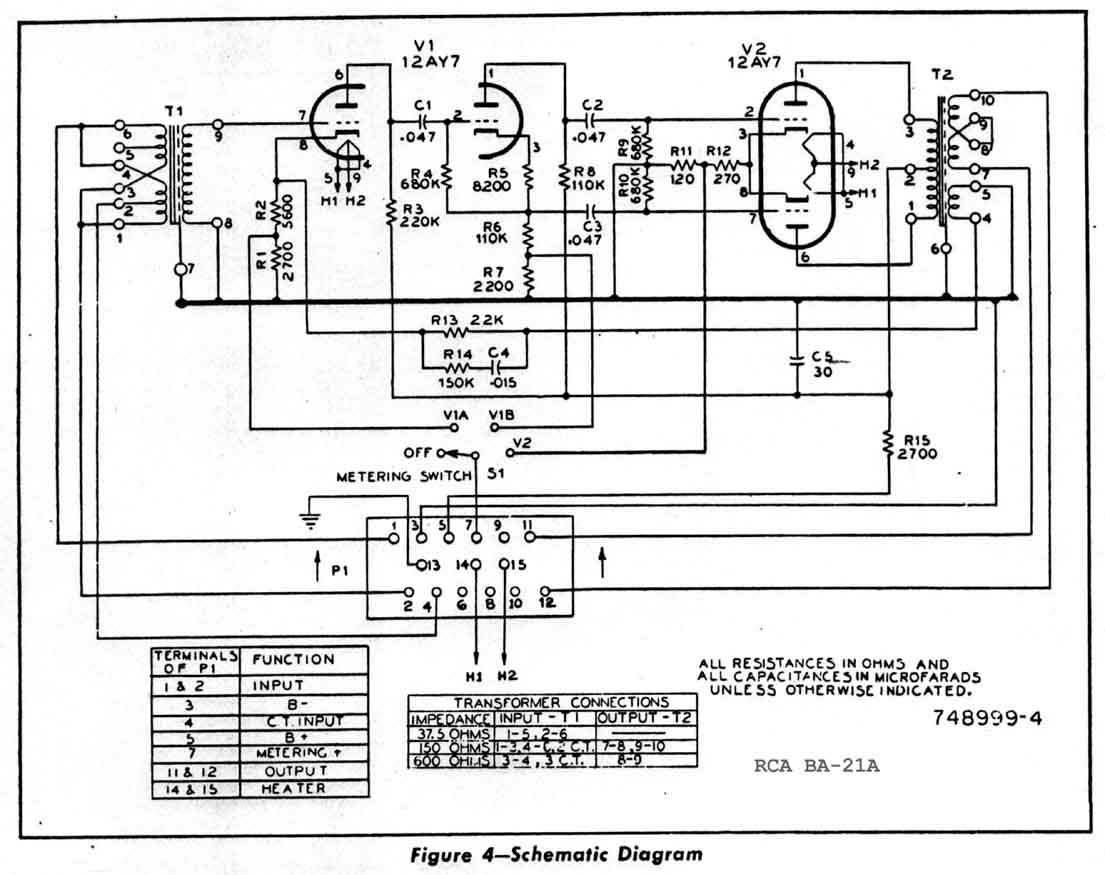

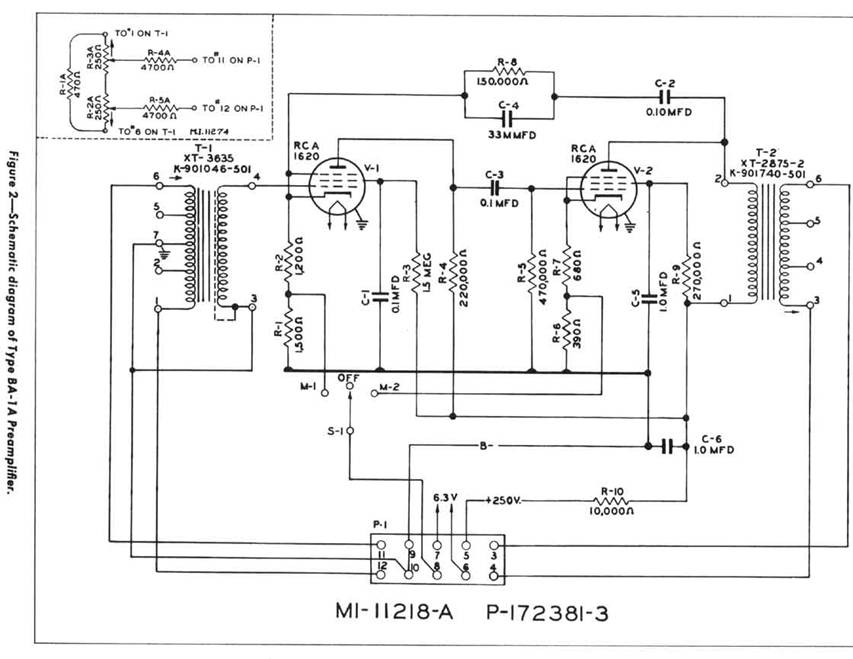

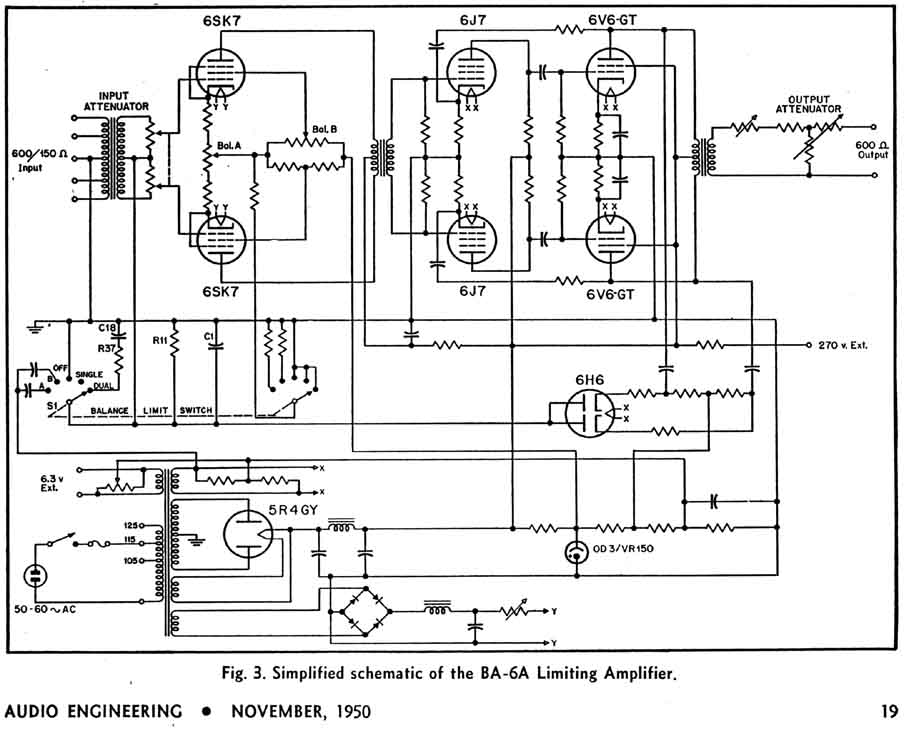

Abaixo temos dois pré-amplificadores de distribuição e um amplificador de repetição. Os aparelhos são destinados a alimentação extensa de linha de áudio.
