Super Válvulas

3CX300A1

3CX300A1 300W Triode
The Ultimate Audio Triode

Apresentação:

Vamos aqui apresentar uma válvula fora de série na acepção exata da palavra. –Bastante diferente do usualmente conhecido. Trata-se da 3CX300A1 na nomenclatura americana e гм5б na nomenclatura russa.

É uma válvula bem moderna, pois foi demonstrada na feira Hi-Fi de 1997 em San Francisco.

Inicialmente foram projetada para regulagem de corrente em fontes de alimentação e assim como suas antecessoras, as 6AS7, a 6080 e 6082 encontraram sue destino como válvulas de saída em equipamentos de alta qualidade.

O projeto destas válvulas bem como sua aparência diferem completamente do convencional, uma vez que além de não possuírem envelope de vidro, ou bulbo, o seu anodo é exterior e a selagem de vácuo se efetua por ligamento de cerâmica com metal.

A construção do anodo externo é uma prática antiga que remonta aos primeiros passos de amadurecimento do rádio, quando as válvulas de transmissão eram refrigeradas à água para que pudessem manipular potências elevadas sem que se danificassem imediatamente.

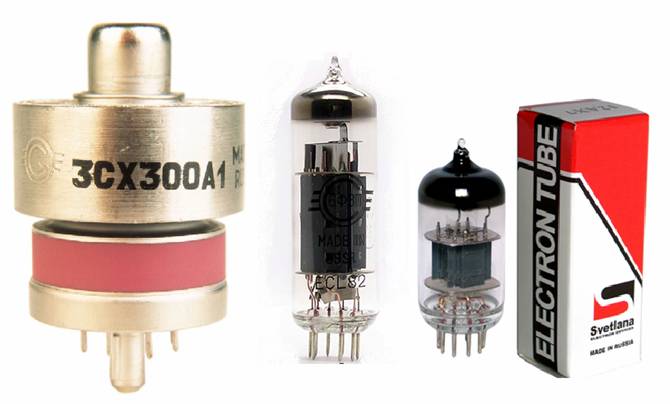

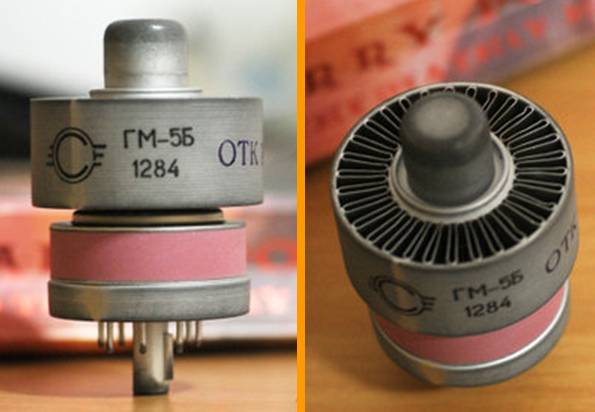

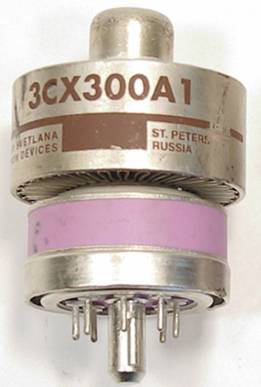

Nas fotografias acima, apresentamos a válvula em questão nas duas nomenclaturas para que V. a conheça bem. É bastante compacta. Na primeira foto comparamos suas dimensões com dois tipos bem conhecidos, a 6BM8/ECL82/6F3P e a 12AX7/ECC83, tipos estes que serão empregados nos projetos que a seguir demonstraremos.

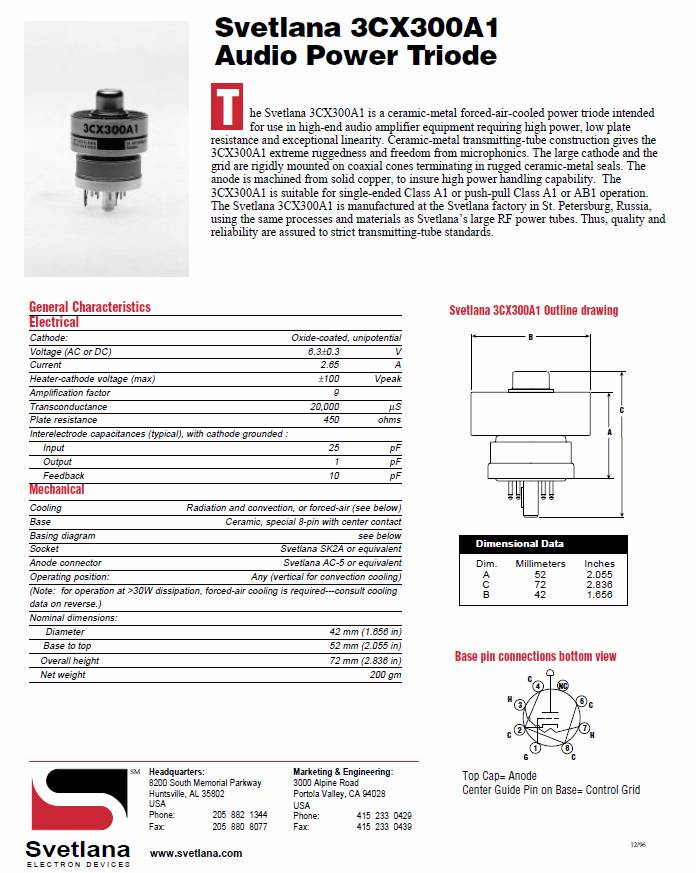

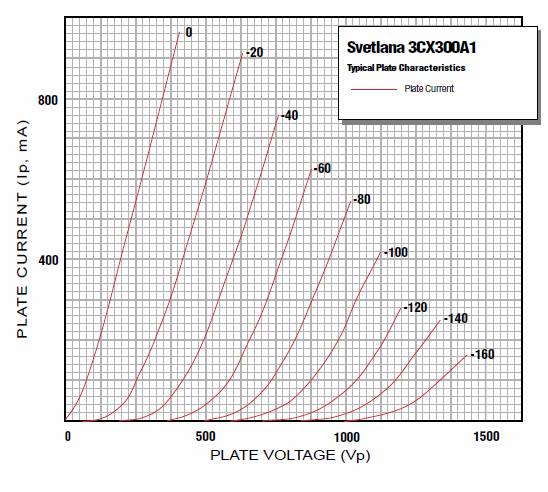

Seguem medidas construtivas e dados técnicos da mesma.

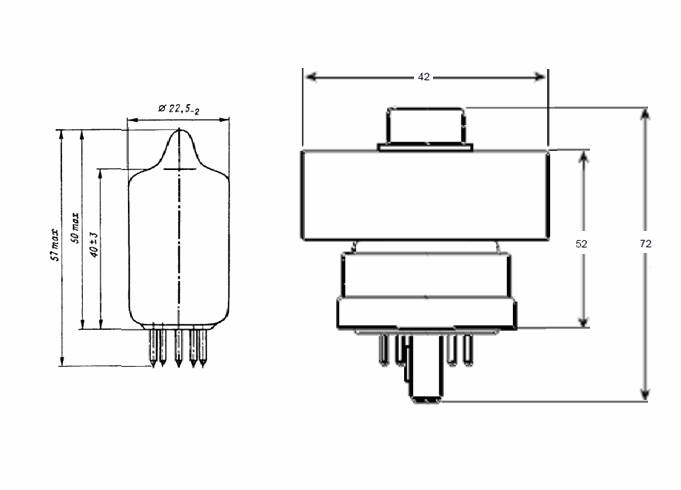

Comparativo dimensional com tipo 12AX7

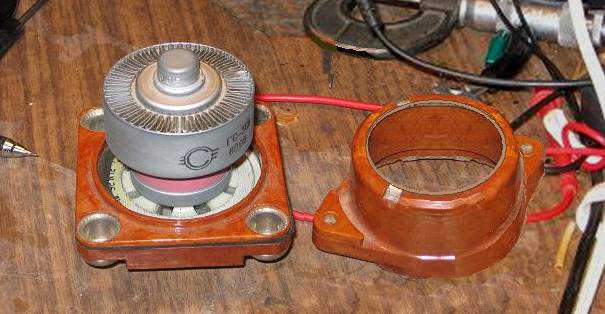

Nas figuras abaixo vemos a chaminé de montagem Svetlana para aumentar a eficiência de ventilação em montagens de chassi convencional.

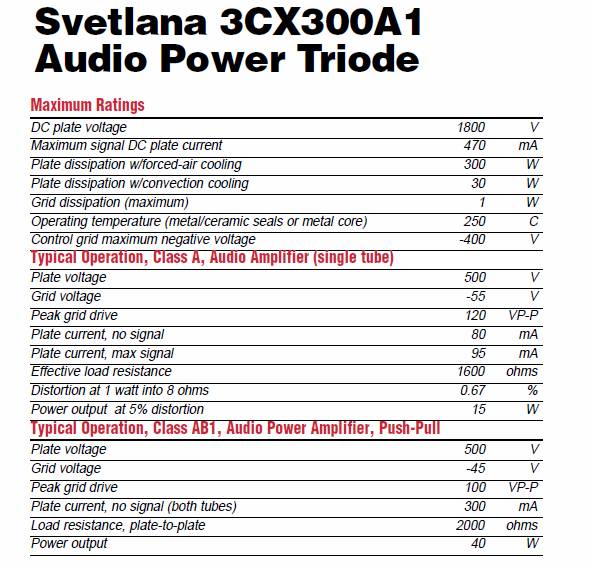

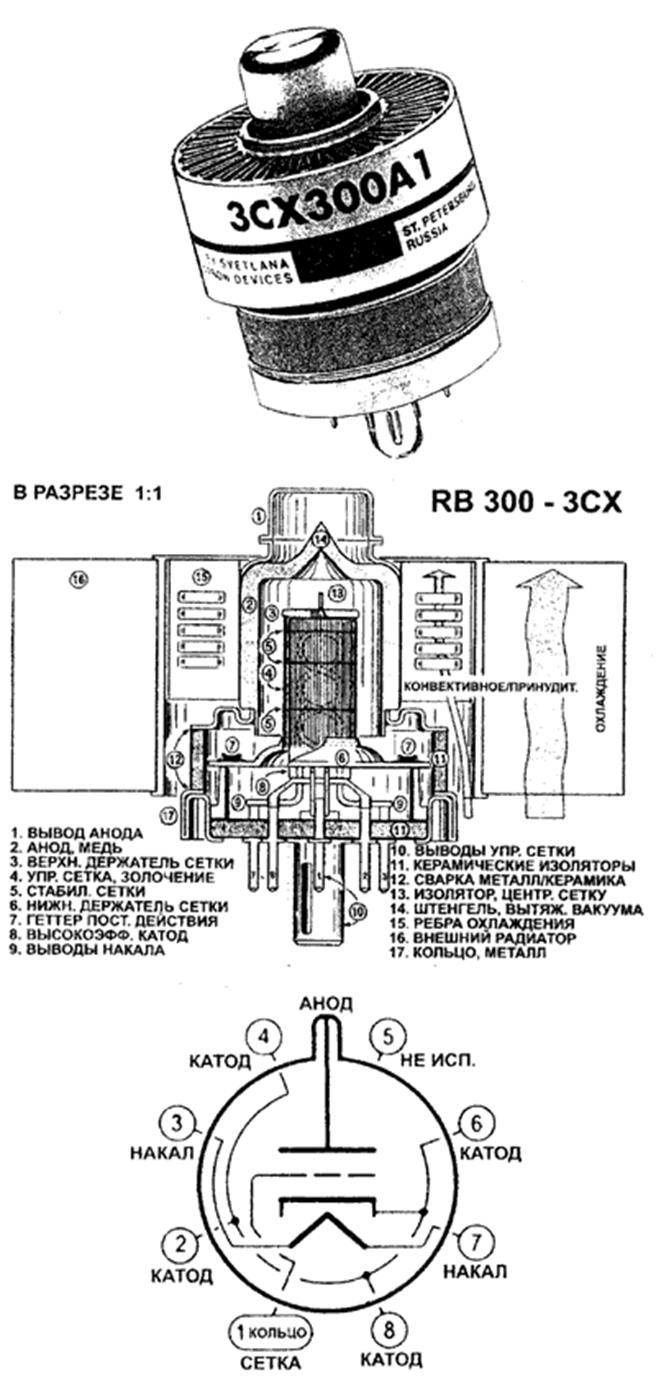

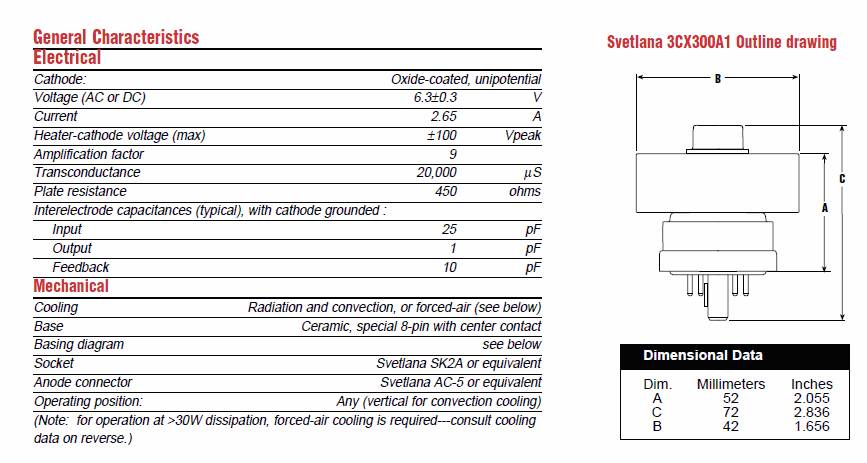

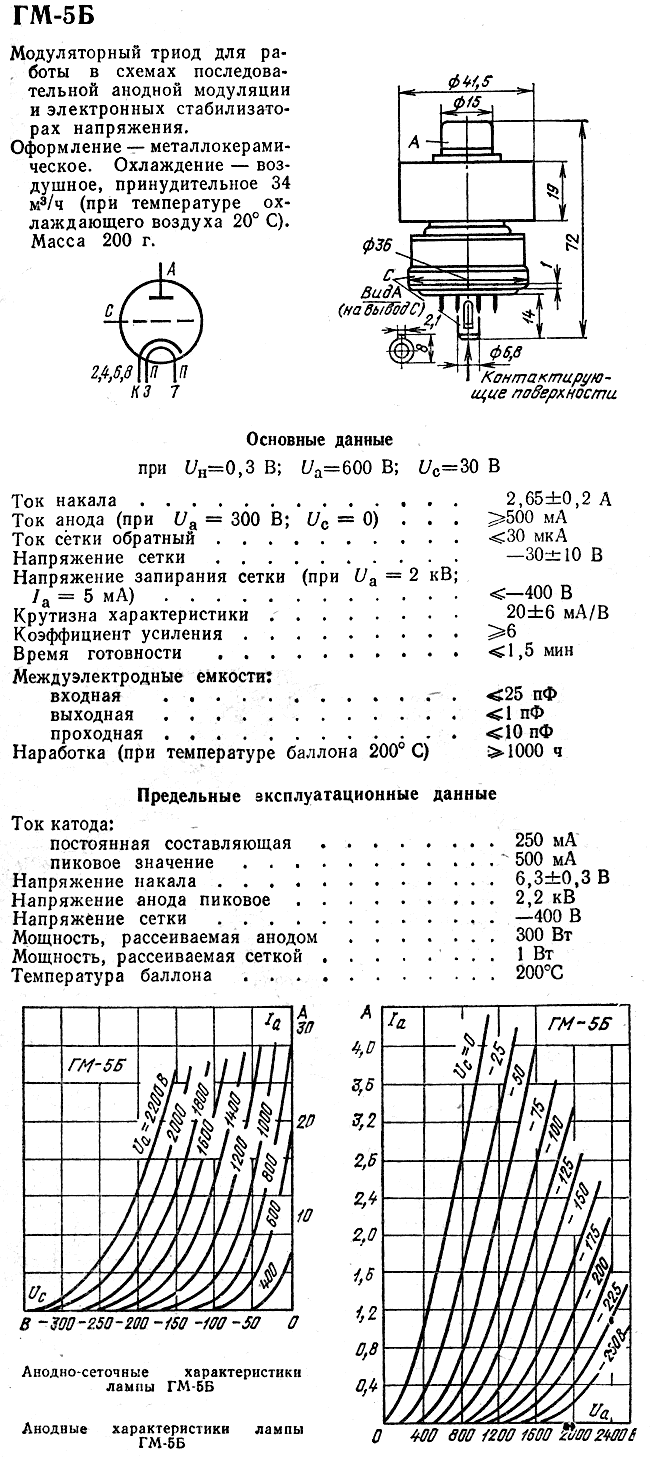

Acima dados gerais e abaixo detalhes construtivos da válvula 3CX300A1/ гм5б.

Este triodo de potência capaz de dar 30W em PP sem refrigeração e 300W com refrigeração forçada é uma herdeira direta das famosas “nuvistor” da RCA que apareceram em 1961, diga-se de passagem o melhor projeto de válvulas para uso doméstico de todos os tempos.  - Utiliza soquete em padrão Loktal (padrão SK2A), mas exige que os mesmos sejam em cerâmica dada a temperatura d trabalho da mesma, uma vez que os suportes fenólicos ou de fibra seriam imediatamente queimados após a primeira utilização.

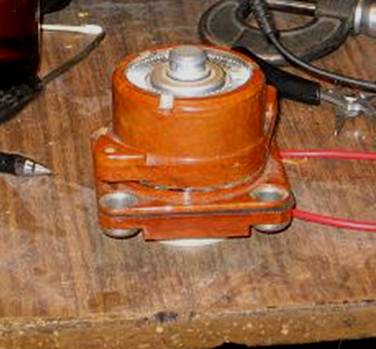

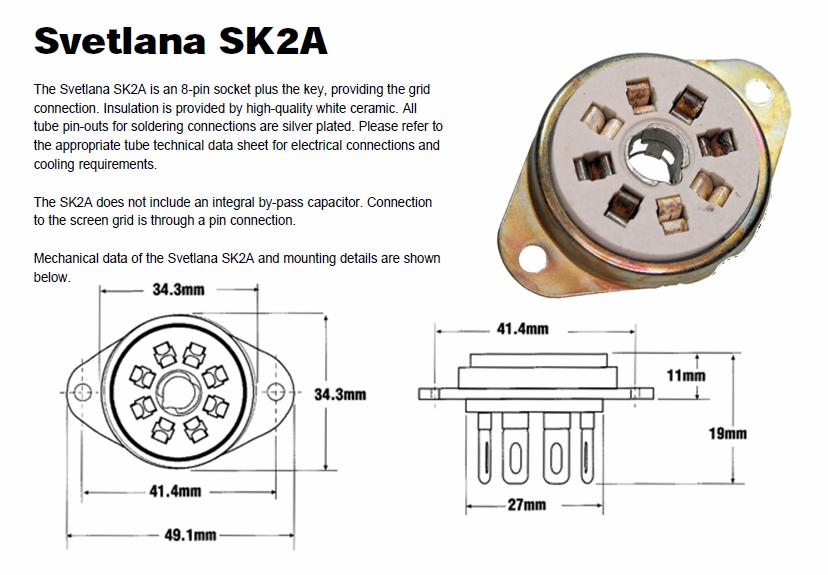

Soquete SK2A

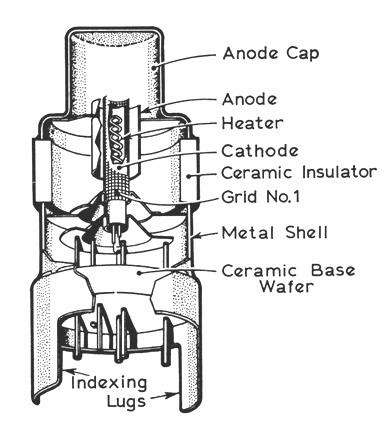

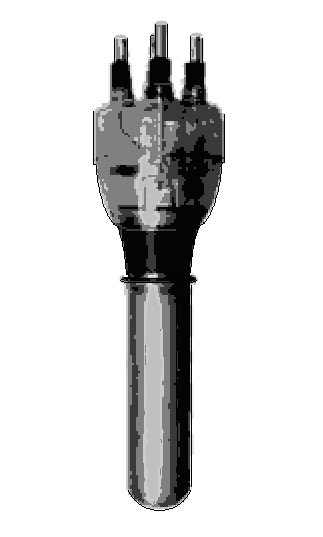

Construção interna de uma válvula nuvistor 7587

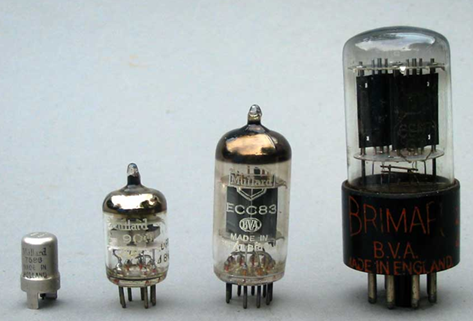

Comparativo dimensional em dimensões reais:  Da esquerda para a direita:

 Nuvistor 7586 , triodo de grade tipo marco EC900, duplo triodo ECC83 e duplo triodo 6SN7 GT.

Outro fabricante deste mesmo tipo de válvula éo norte americano Eimac, que sugere a chaminé e forma de montagem que vemos acima.

Exemplo de válvula com anodo externo dos anos ’30 onde a selagem era toda realizada em vidro.

Usava gigantescas aletas de refrigeração ou mergulhava-se o anodo em água destilada renovada.

Evidentemente que a válvula cerâmica tem alguns antecessores. Na eletrônica tivemos os chispadores utilizados no início do rádio quando ainda não existiam as válvulas. Os chispadores (spark-gap) eram utilizados para gerarem oscilação que se transformavam em ondas de rádio freqüência que eram detectadas por receptores de coesor ou de galena. – Bons tempos.

Os chispadores múltiplos para alta freqüência foram usados até a década de 30 para diatermia médica.

Outro tipo comum de chispador que permanece até os dias de hoje são as conhecidíssimas velas de ignição para automóveis, e os tipos usados em ignição de fogões e aquecedores.

Na verdade a história da tecnologia da fusão do metal com a cerâmica remonta pelo menos ao século XVIII quando os japoneses desenvolveram esta técnica para adornos complexos e interessantíssimos bules para chá.

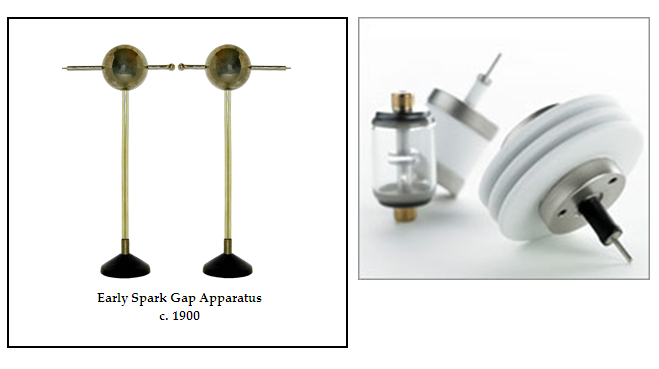

Chispadores antigos e mais recentes em vidro e cerâmica.

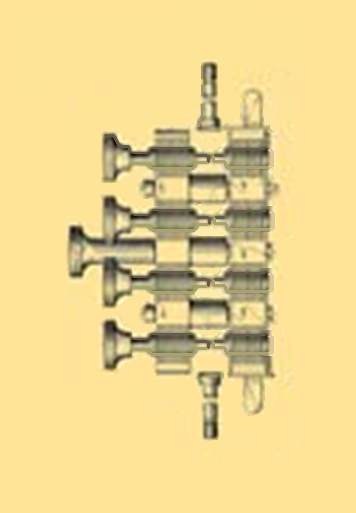

Chispadores múltiplos de Fisher.

Histórico:

O desenvolvimento das válvulas de cerâmica teve início em 1934 quando a Telefunken, a Siemens & Halske, e a AEG iniciaram independentemente experiências com a nova forma de selagem. Na época utilizavam esteatitas de alto valor dielétrico já devidamente desenvolvidas na Alemanha para uso em material elétrico de alta voltagem. Em 1937 a Telefunken desenvolveu uma cerâmica especial que possuía boas qualidades selantes e produziram válvulas cerâmicas em grande quantidade durante a Segunda Guerra Mundial.

Após a guerra, a tecnologia imigrou aos Estados Unidos e Rússia como pagamento de indenizações e algumas válvulas foram produzidas exclusivamente para uso militar. Empresas americanas tais como a General Electric, a Kittel Mc Collough , a Machlett-Raytheon e a EIMAC  desenvolveram o tipo 2C39 especialmente para UHF, e hoje representam os maiores fabricantes americanos deste tipo de válvulas.

Em 1952 foram desenvolvidas técnicas de automação na produção e muitas unidades foram vendidas ao governo. Em 1958 vários tipos estavam em oferta. Os tipos apresentaram imediato uso em equipamentos de Radar.

Em 1952 tentou-se a aplicação destes tipos de válvulas em equipamentos eletrônicos para trabalho em ambientes de alta temperatura (500ºC).  As primeiras utilizações foram em aeronáutica e em  mísseis, logo encontrou uma nova utilização: ferramentas de determinação de condições geotérmicas para uso em grandes profundidades. Estas válvulas provaram eficiência e confiabilidade, todavia os circuitos associados necessitavam de componentes também resistentes tais como resistores e capacitores, além de soldas resistentes às condições adversas. As qualidades das válvulas sempre foram reconhecidas nestes equipamentos construídos que, contudo duravam apenas algumas centenas de horas em função dos demais componentes tornando-os extremamente caros para tais pesquisas. Devido às limitações dos demais componentes as válvulas atuais do tipo cerâmico podem apenas operar em temperaturas ambientes da ordem dos 250ºC.

(Fonte: Ceramic Electron Tubes-Departamento de Estado Americano)

xxxxxxxxxxxxxxxxxxxxxx

A partir da Expo Hi-Fi ’97 de San Francisco surgiram vários projetos de emprego desta válvula como etapa de saída em aparelhos de alta classe. Vamos apresentar quatro projetos surpreendentes, uma sugestão nossa e um modelo comercial. Nos quatro projetos de montagem unificamos o texto para evitarmos repetições inúteis de sorte que cada texto complementa o anterior e vice versa, formando um todo unitário, afinal estes se complementam mostrando a versatilidade desta nova válvula.
