 Amplificação com F2 a

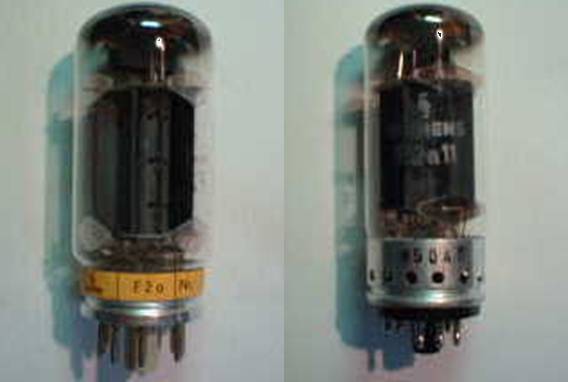

A F2 a (esquerda) e a F2 a 11 (direita) são evoluções diretas da KL73551 (veja abaixo)

Tetrodos de feixe dirigido.

De características idênticas, as duas primeiras diferem entre si apenas pela base. E da KL73551 pelos defletores de feixe dirigido.

Sua antecessora foi a EL12 – EL12/375  tendo como sua irmã mais difundida a EL156.

A F2 a destina-se a aplicacao profissional em equipamentos acústicos, de comunicação, e médico.

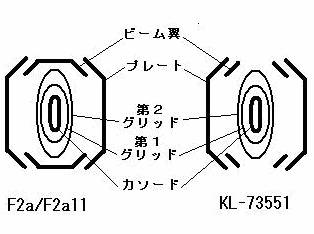

Comparação com o tipo KL73551

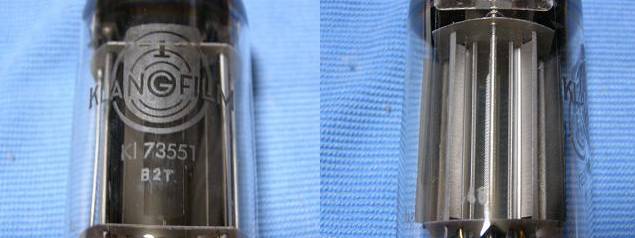

KL73551 vista frontl e lateral, observando-se a abertura onde podemos visualizar o catodo.

Assim como muitas válvulas do tipo feixe dirigido 6550, 7027, e as famosas KT, teve como origem as conhecidísimas 6L6.

As KL73551 são os protótipos das F2 a /F2 a11. destinadas inicialmente aos amplificadores Klangfilm da Siemens.

　A F2 a /F2 a11 possuem a sua melhor linearidade de resposta quando sua corrente em repouso é da ordem dos 90 mA. (Classe A)

  Alguns projetistas insistem em colocá-las com 60mA de corrente de repouso. Nestas condições a distorção é iminente e há sobrecarga de sinal. (Classe AB)

  O consumo de filamento é relativamente alto -12W por válvula.

  Estas válvulas possuem a desejável característica de se compensarem quando em PP  classe AB mesmo com baixa corrente de placa mas saturam-se com facilidade se a tensão de placa também for baixa.

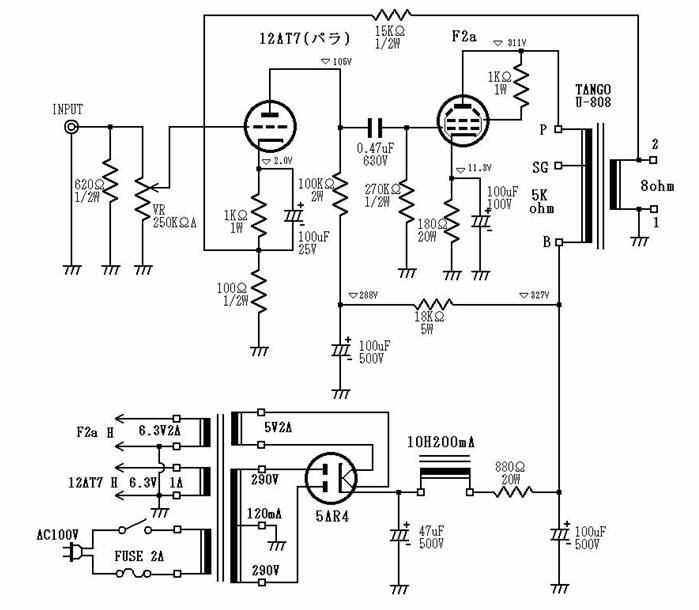

  Aqui tentamos um circuito experimental do tipo SE, utilizando como base o excelente transformador de saída Tango U808, que nestas condições opera no melhor ponto de linearidade das F2 a.

 Considerando a saída em conexão triodo, resolvemos utilizar um resistor de catodo de 120 Ohma que polariza as F2 ao redor dos 60ma e utilizamos realimentação negativa direta no mesmo estagio, via capacitor de desacoplamento.

 No processo experimental selecionamos o Tango U808 pelas suas propriedades de alta indutância com baixas correntes de repouso e capacidade de sobra de excitação de corrente sem saturação do núcleo (overwattage capability).

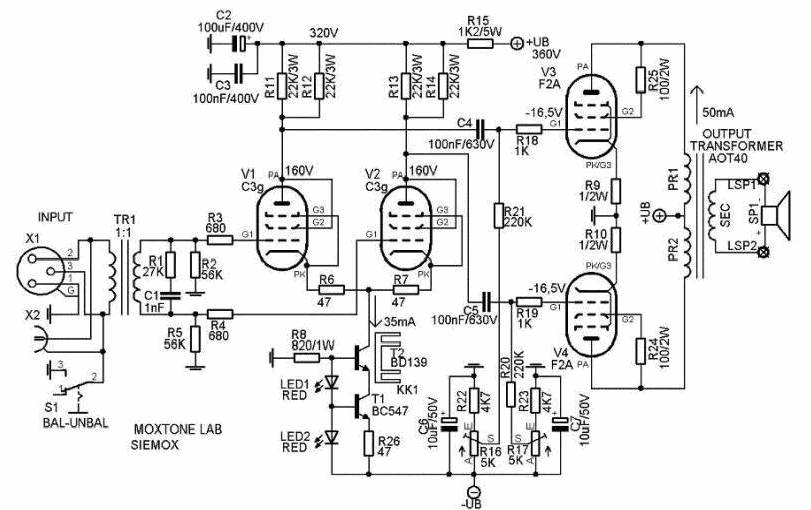

Nos inspiramos no amplificador com C3g  descrito em http://www.moxtone.com/siemox.htm  , pensamos em usar as C3m de melhor desempenho  mas estas são dificílimas de serem achadas.

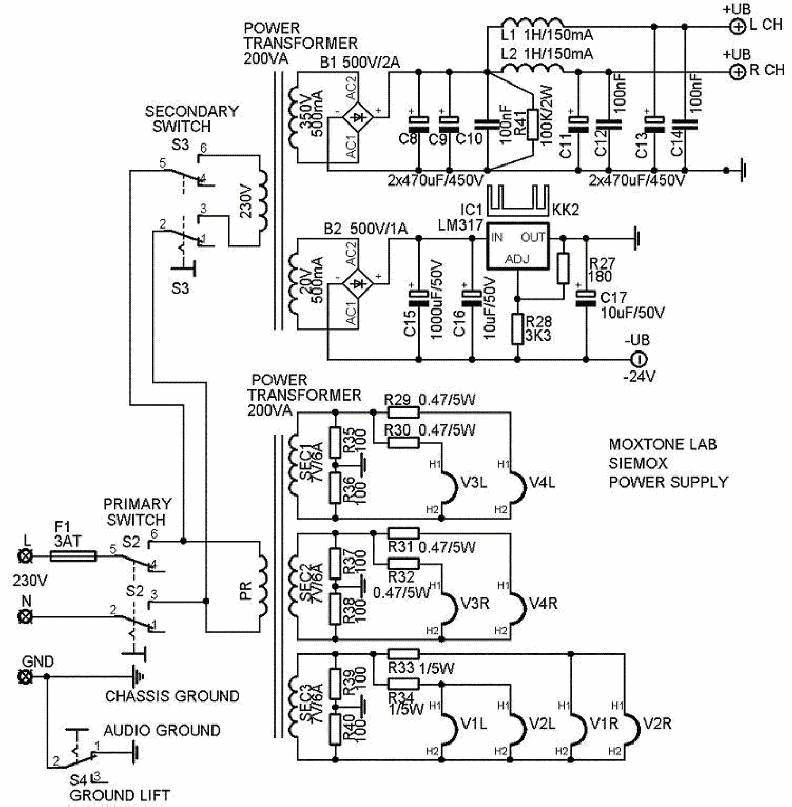

Abaixo circuitos ilustrativos:

Finalmente para válvula excitadora escolhemos a E81CC da Siemens correspondente a 12AT7WA.

Tendo como base o amplificador Synola *  visto em http://www.novacon.com.br/audiooutpre27.htm

de autoria de S. Neumann. E uma certa simplificação  do shindo Cortese  descrito em http://www.novacon.com.br/audiooutpre27a.htm

* EF804 = EF86.

A primeira montagem em mono utilizou o circuito abaixo:

Primeira versão

Versão mono (valores no circuito)

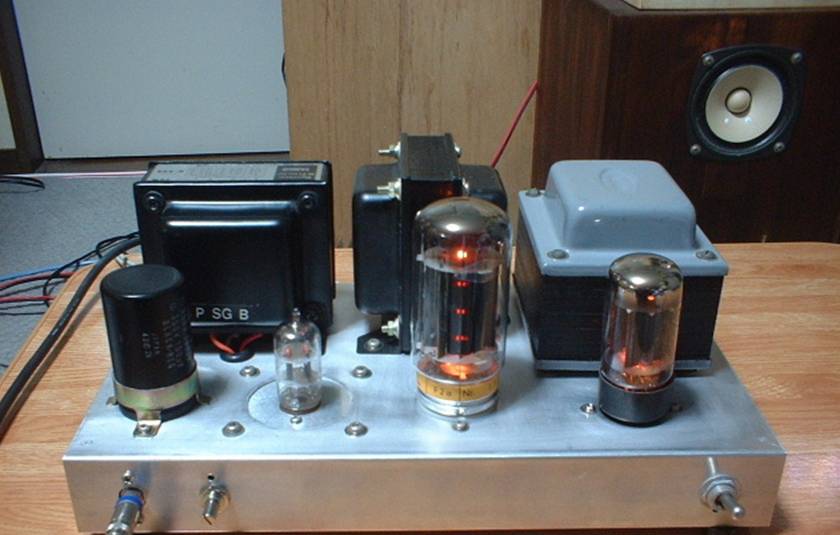

Aparelho montado vide foto acima.

Retificação por GZ34 e realimentação negativa convencional.

Na versão estereofônica usamos retificação reforçada com Z2c e realimentação negativa em dois elos.

Como reprodutores usamos unidades ALTEC 755E and RFT L3401 bem ao estilo “Klangfilm” ou “Westrex-Sound”.

A montagem é muito simples e vale a pena a tentativa, afinal tais amplificadores rivalizam em qualidade sonora muitos

amplificadores em PP.

V poderá querer mudar os valores da realimentação negativa. Os testes demonstrarão as possibilidades para escolher

o timbre final do amplificador de sua montagem.

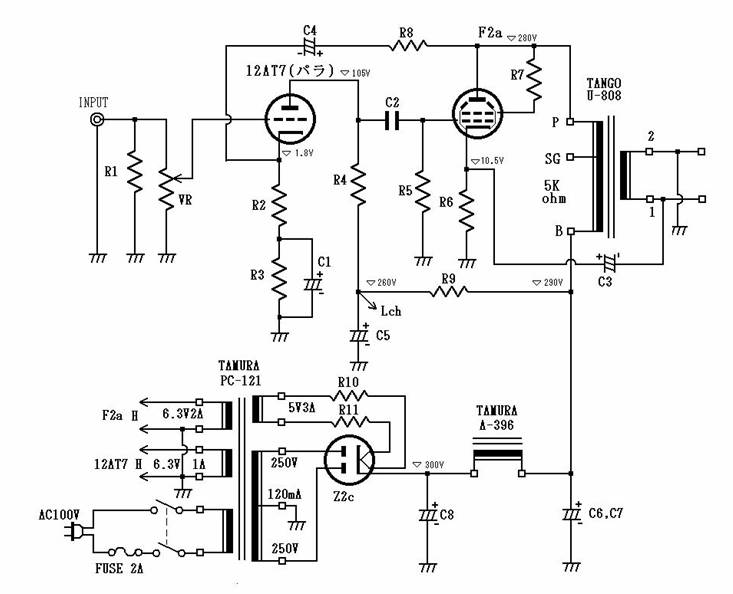

Circuito para versão mono ou estéreo

Diagrama do circuito proposto

Adaptação experimental de circuito EF86 (como triodo) EL34 e GZ34.

O circuito acima quando empregado com F2 a poderá usar GZ34 na versão mono, mas deve empregar a Z2c em versão estéreo.

F2 a  em conexão triodo

Realimentação negativa no elo de saída – Secundário-catodo

Realimentação positiva placa de estagio de saída catodo pré-amplificadora.

Aparelho montado vide foto abaixo.

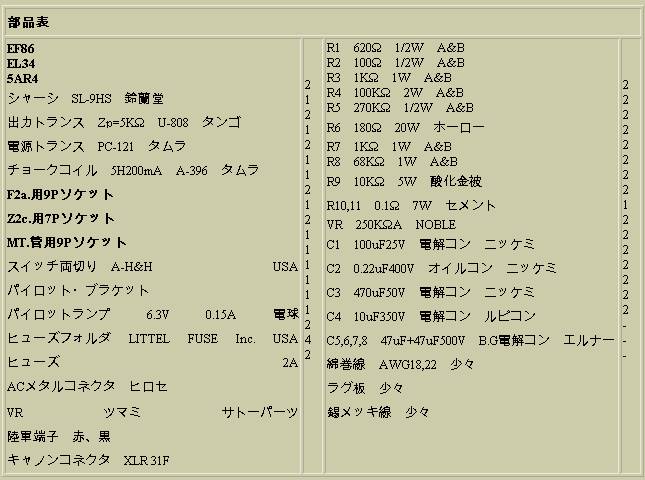

Lista de componentes para as versões estereofônicas (EF86/EL34  e  ECC81/F2 a)

As Z2c operam continuamente com 300mA

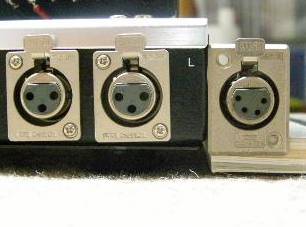

Conectores Cannon nas entradas

Transformador de saida TANGO U-808

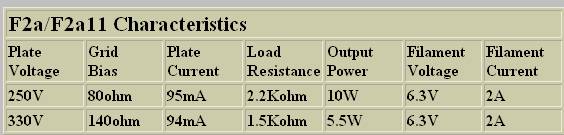

Características

Transformador de força TAMURA PC-121   or PMC-170M

Características

Choque de filtro TAMURA A-396   or XE-20 A395

Caracteristicas

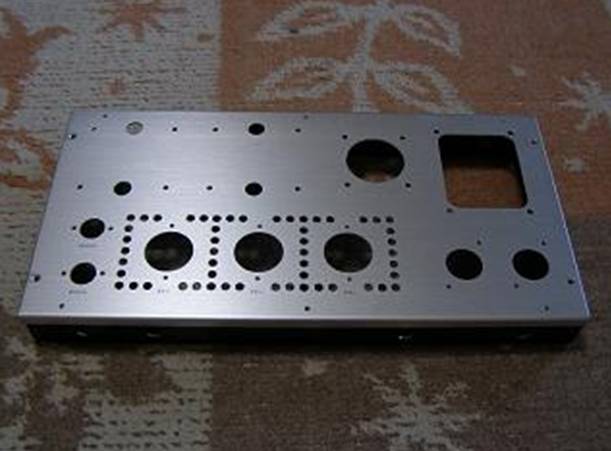

Chassis base para a montagem estereofônica.

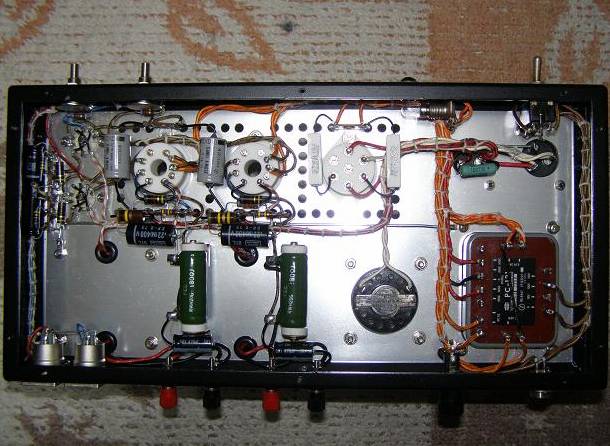

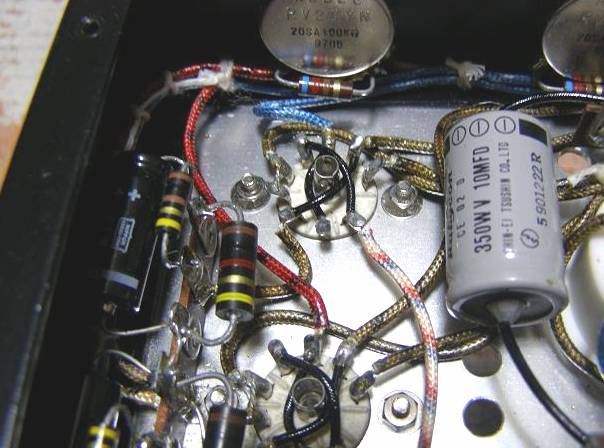

Vista da montagem interior

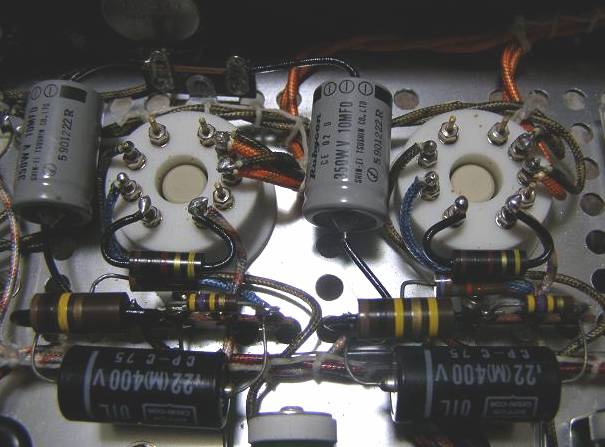

Detalhe das pré-amplificadoras com triodos em paralelo

Outro detalhe das pré-amplificadoras ECC81 com triodos em paralelo

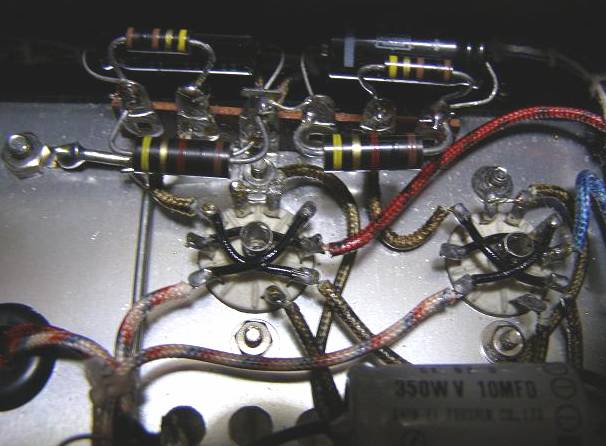

Ligações das válvulas F2 a

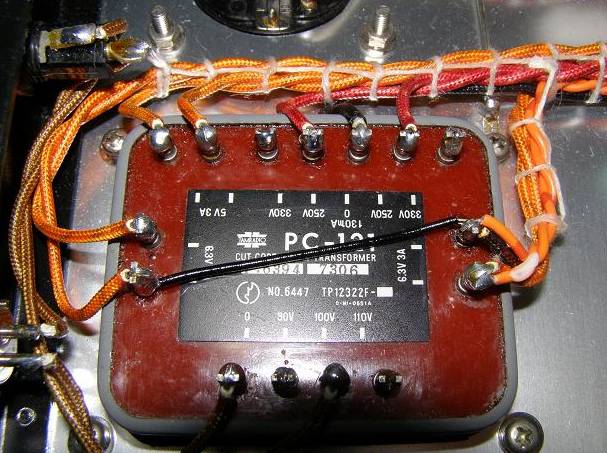

Ligações no transformador de força

Detalhe das ligações na retificadora  Z2c

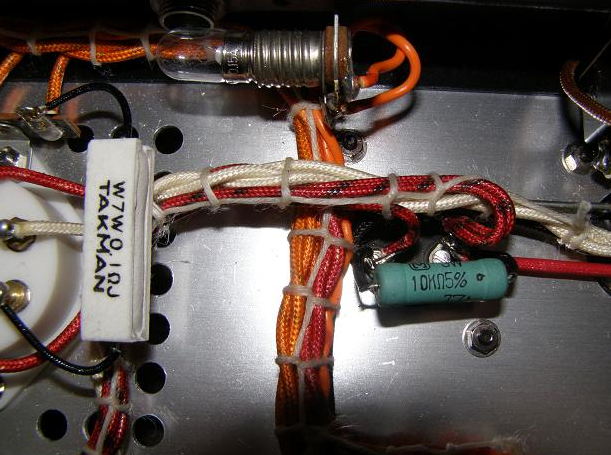

Resistor de queda na alimentação e lâmpada piloto

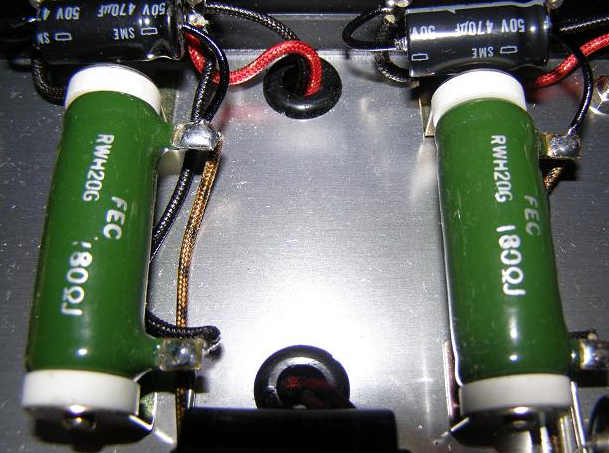

Resistores de catodo

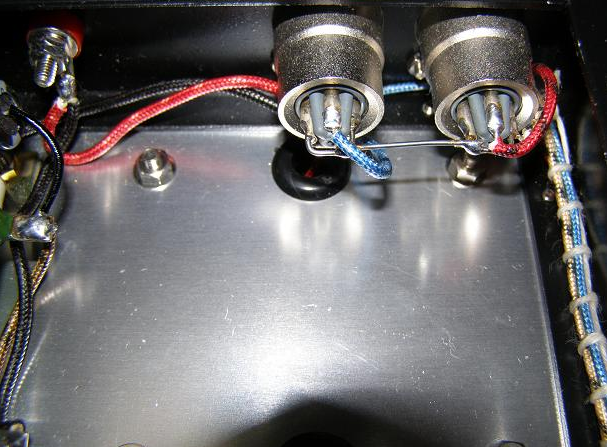

Conectores de entrada

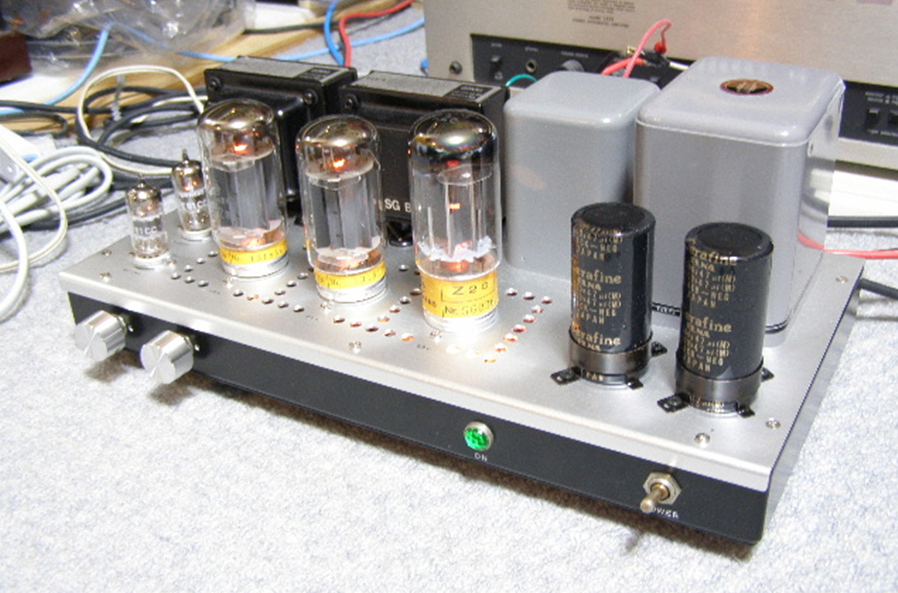

Versão Estereofônica acabada

NT: Como experiência poderemos tentar a substituição das F2 a por EL509 e corrigir o resistor de catodo para 60ma de consumo por válvula.

>>>>>>
