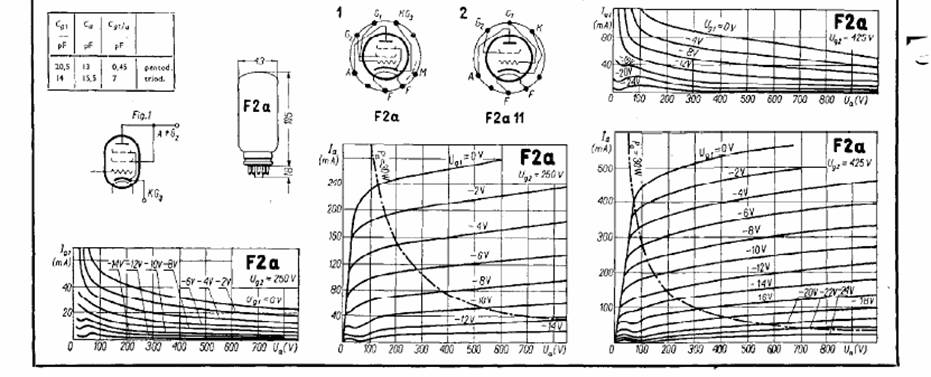

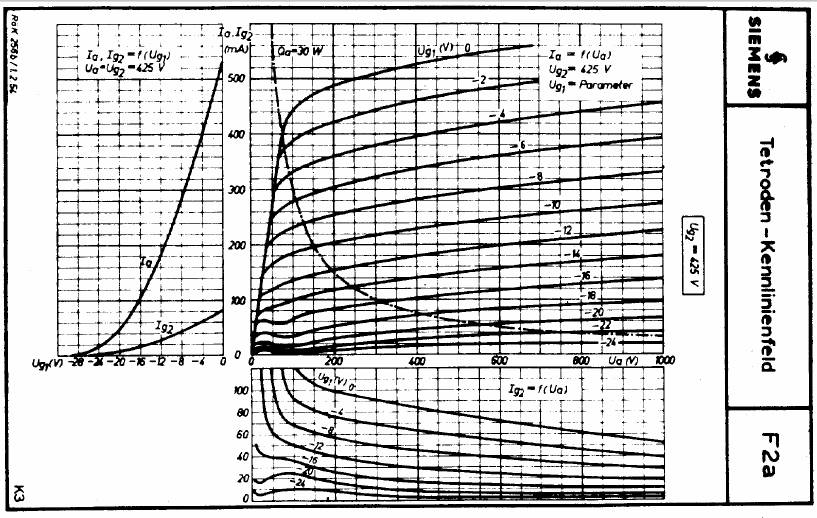

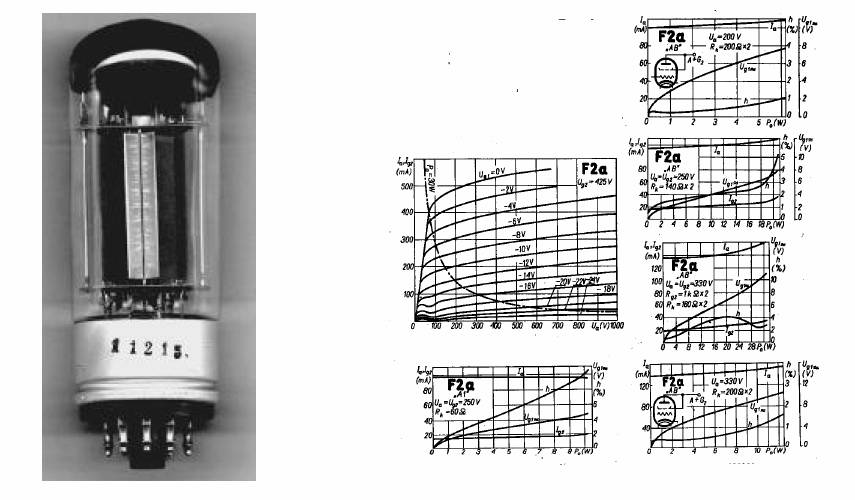

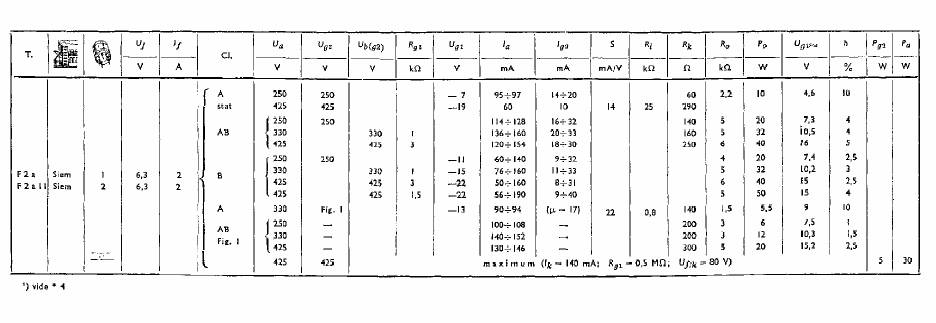

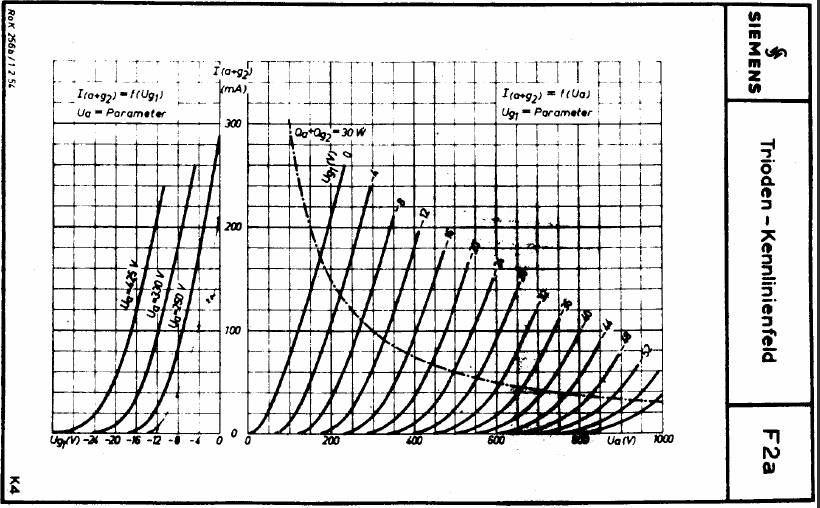

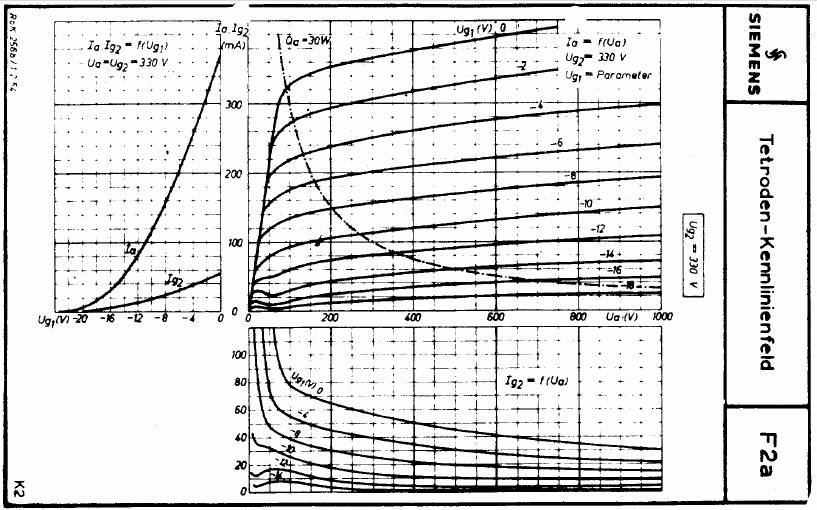

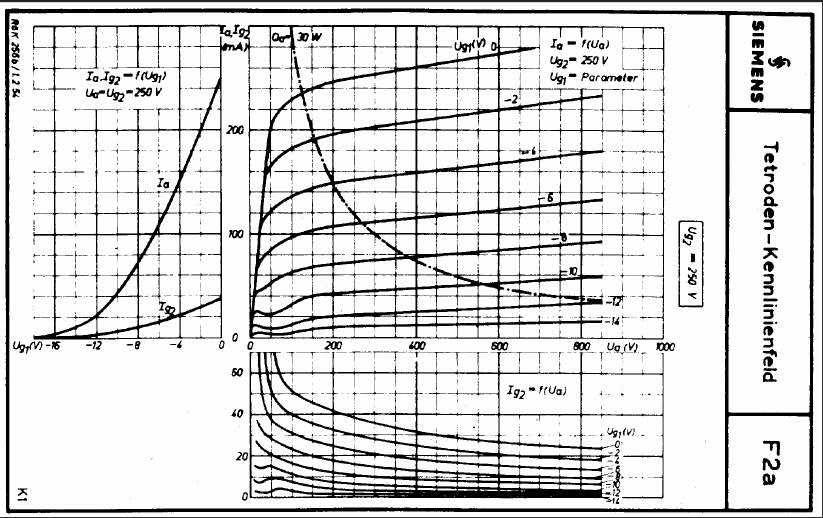

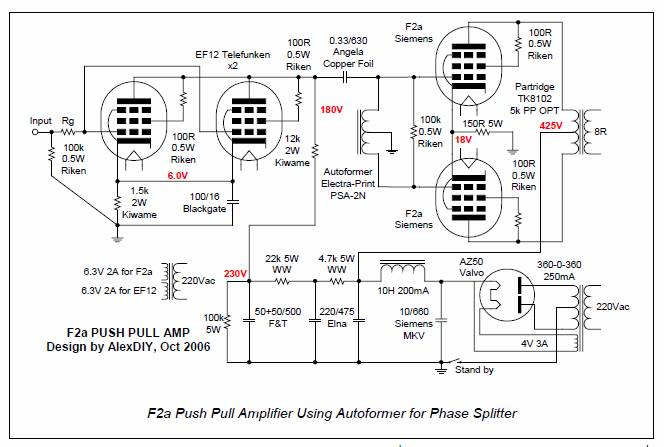

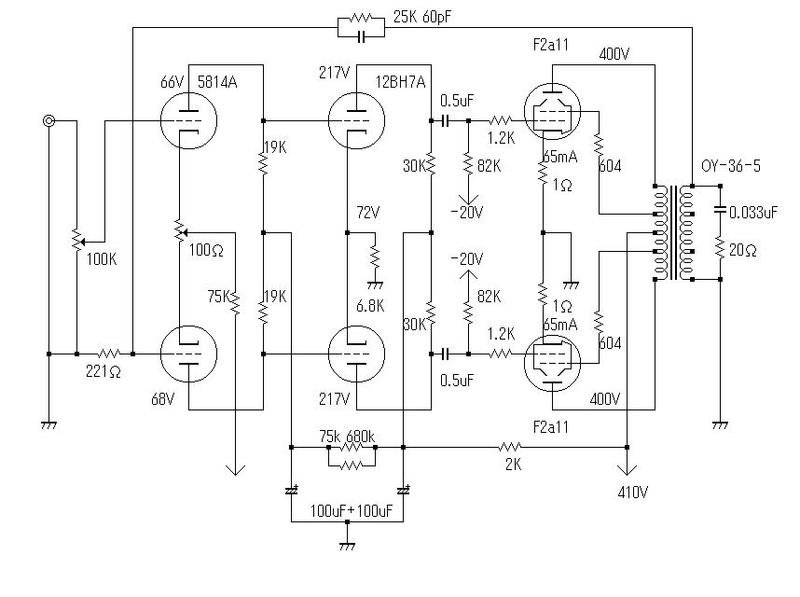

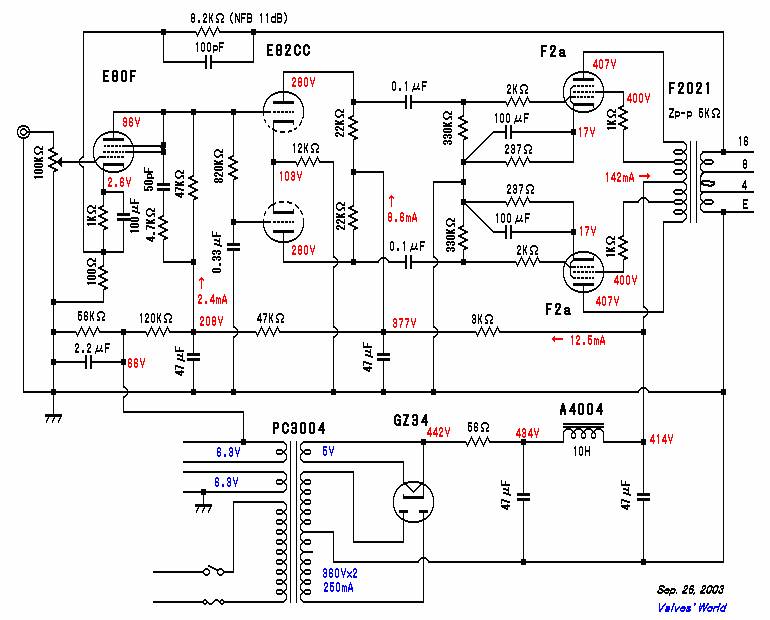

Outros amplificadores com F2 a/F2 a11

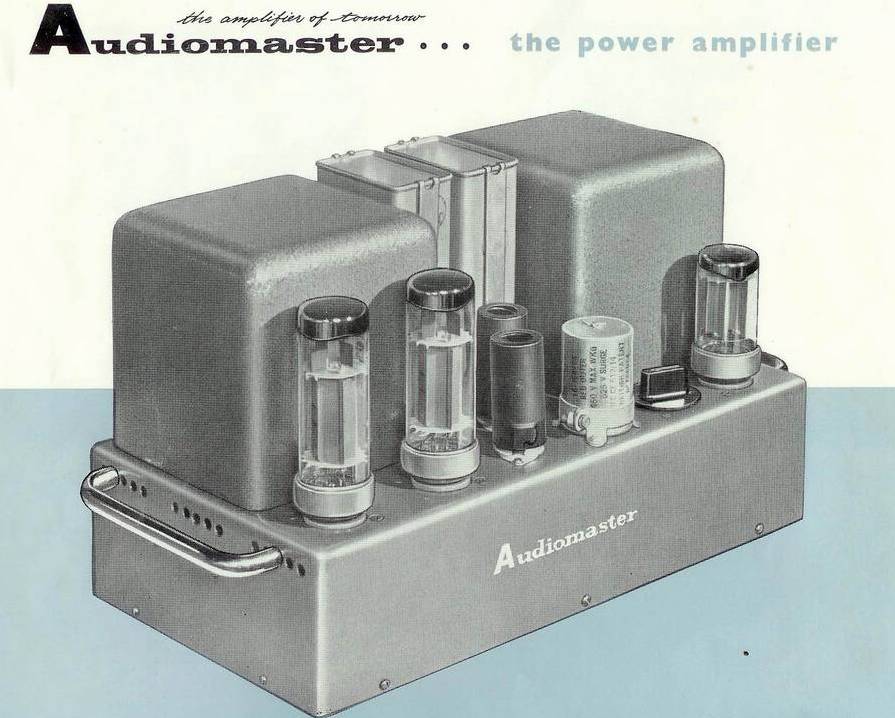

Áudiomaster modificado para F2 a

Outros amplificadores com EL156

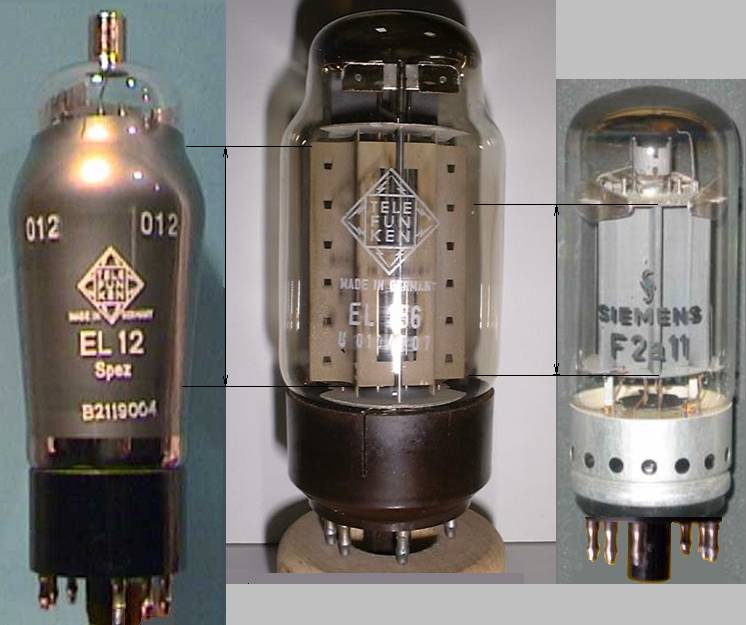

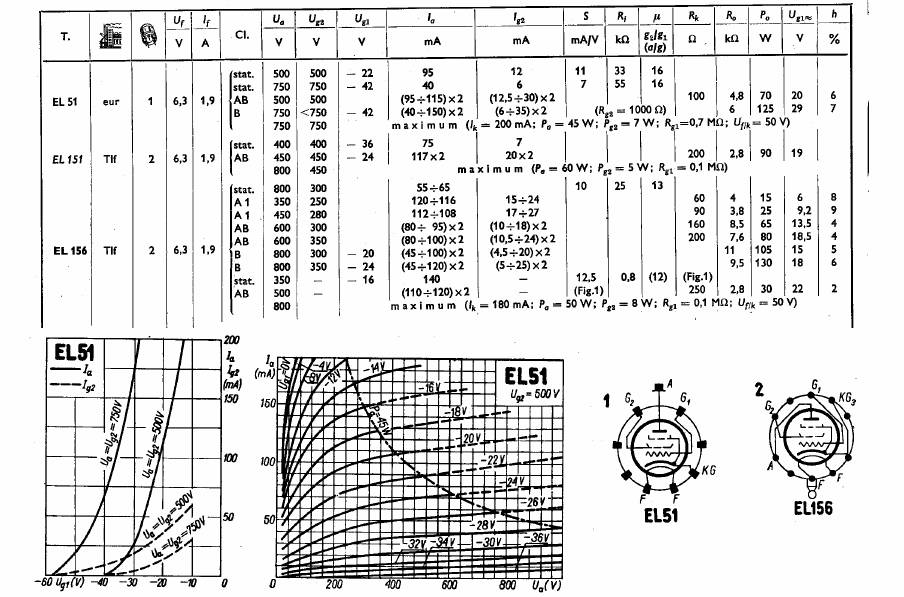

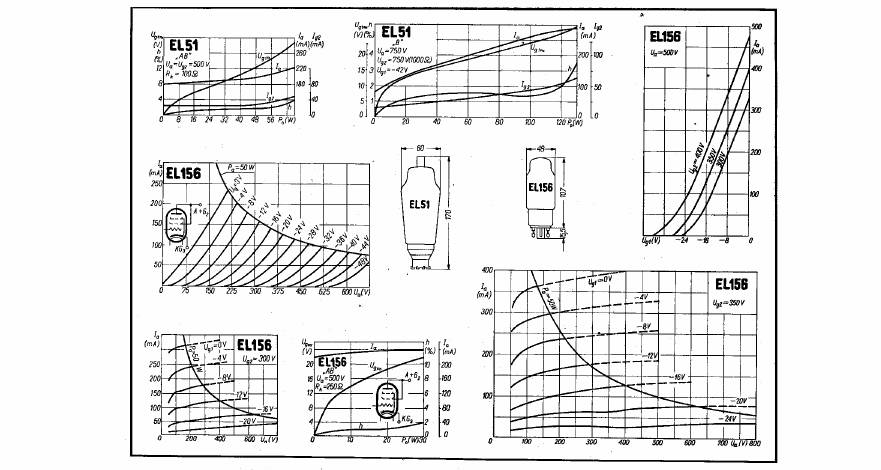

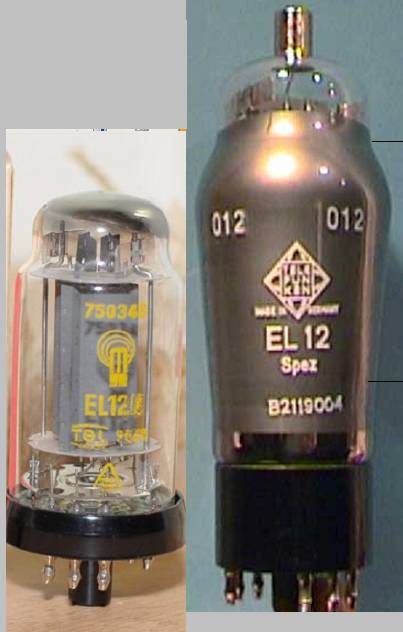

El 12    EL156   F2 a11  e EL150  Comparação de dimensões de placa.

EL12  15.000 micromhos  Ip= 2x 54mA    Ig=2x 10.5mA     V=350V/350V   Rk- 2x 250R  P=35W

EL156 10.000 micromhos  Ip= 2x 45mA    Ig=2x 4.5mA     V=800V /300V  Rk- 1K  P= 130W

F2 a11 21.500 micromhos  Ip= 2x 50mA    Ig=2x 7.5mA     V=250V   Rk-  55R    P= 40W

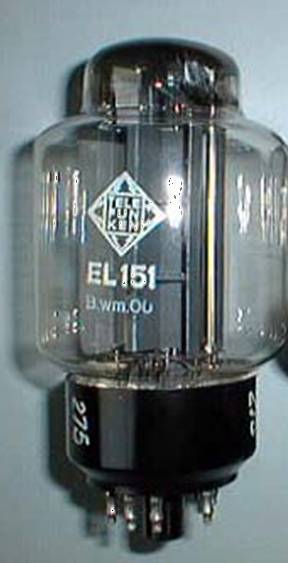

EL151 13.000 micromhos  Ip= 2x 110mA    Ig=2x 10mA     V=450V/350V   Rk- 2x 200R  P= 90W

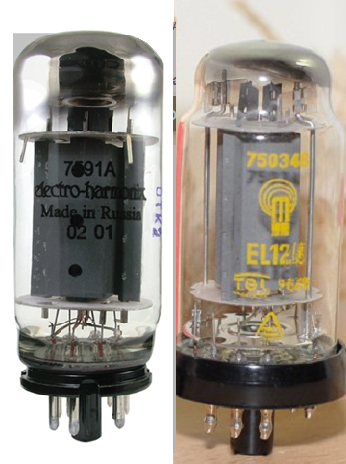

Substitutas próximas 7591 A /EL12

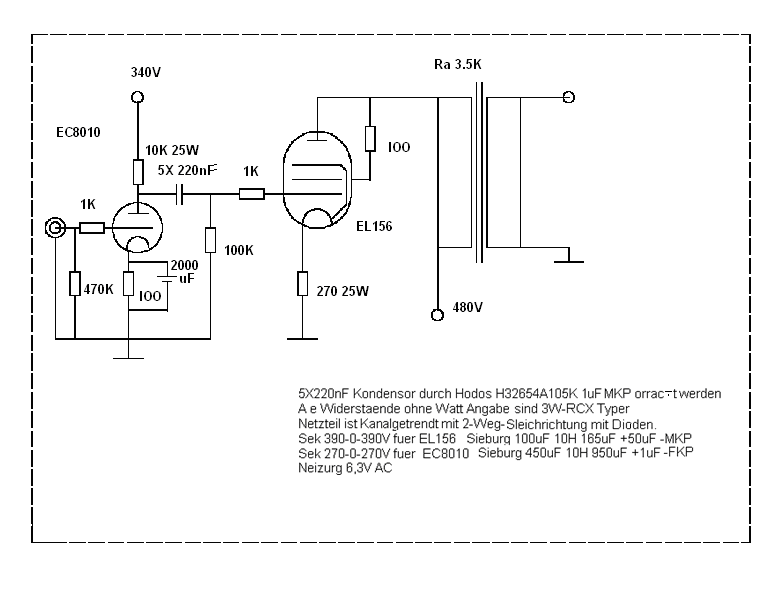

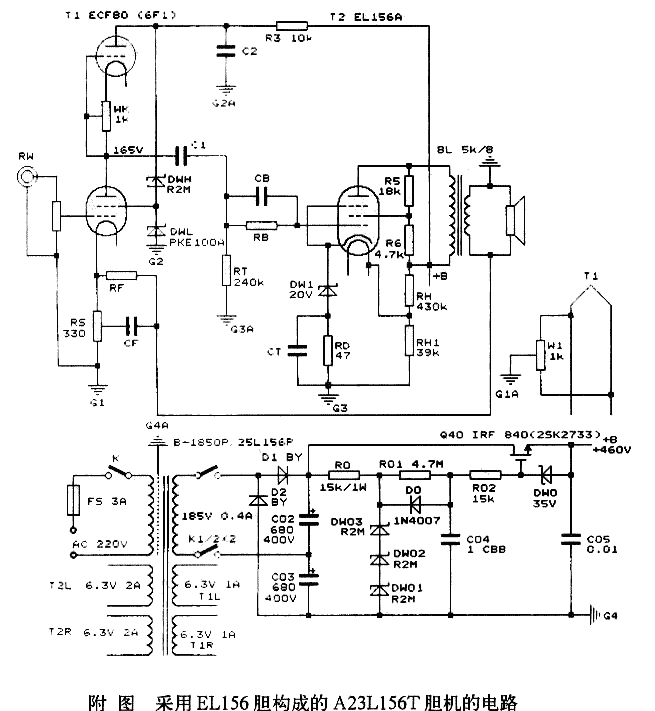

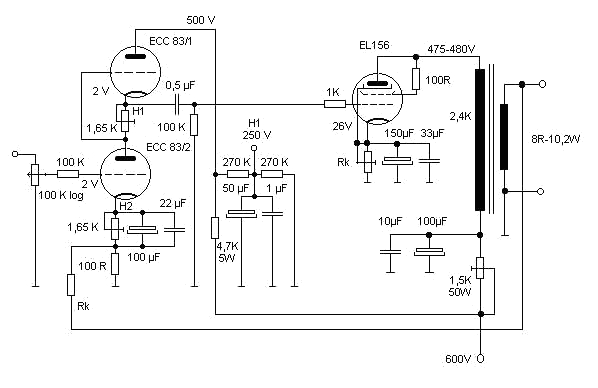

Versão Single Ended com seguidor de mu.

Para fonte veja :

Outra versão Single Ended com seguidor de mu pentodo

Saída com realimentação em grade auxiliar.

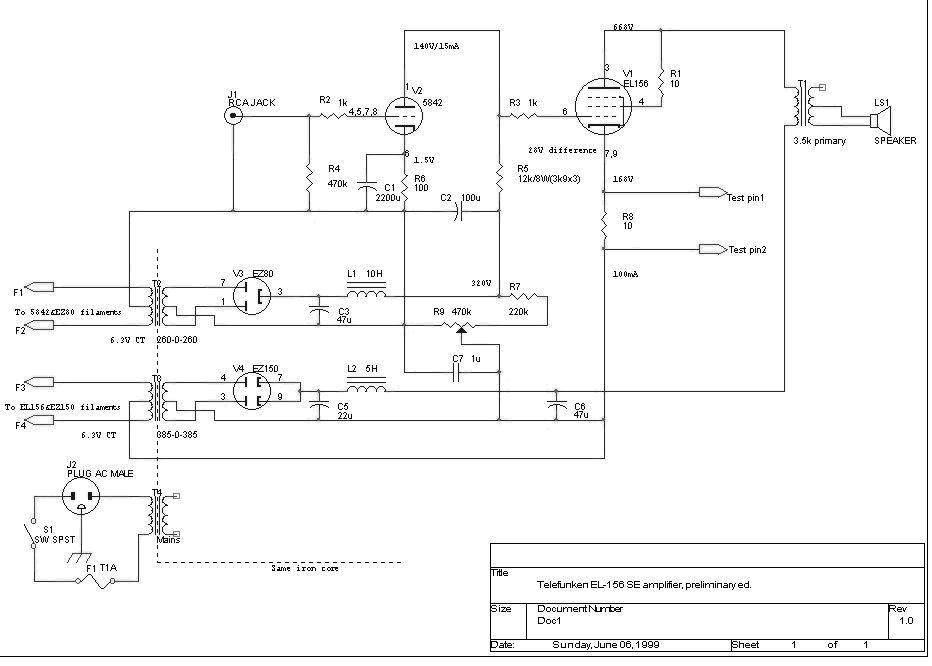

Variante Single Ended triodo

Entrada com triodo de alta transcondutância.

Segunda variante Single Ended triodo

Entrada com triodo de alta transcondutância

Duas fontes separadas para controle de polarização.

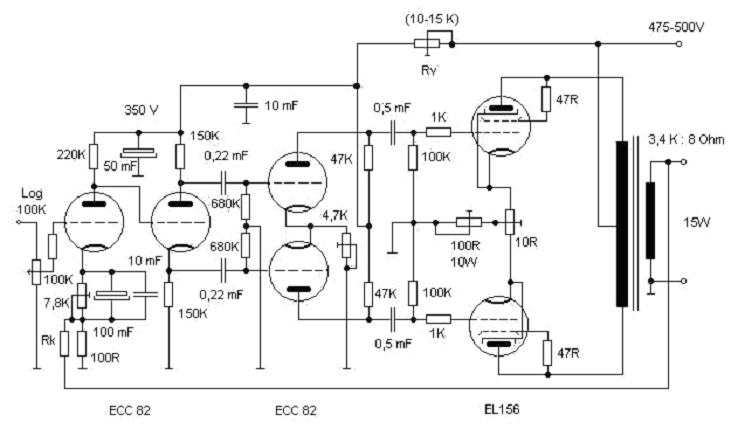

Variante tipo Williamson triodo.

Para fonte veja:

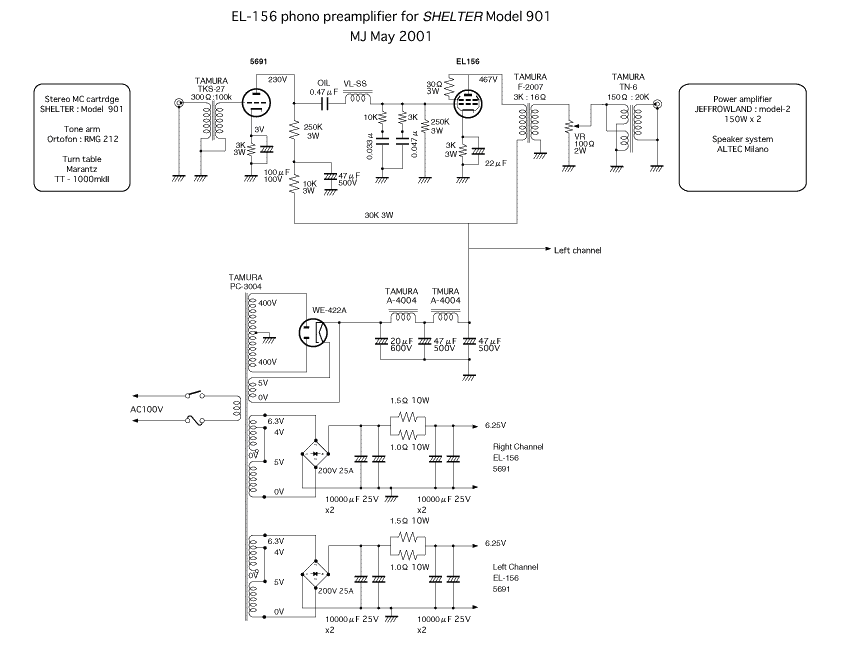

Pré-amplificador de potência equalizado em RIAA para linha.

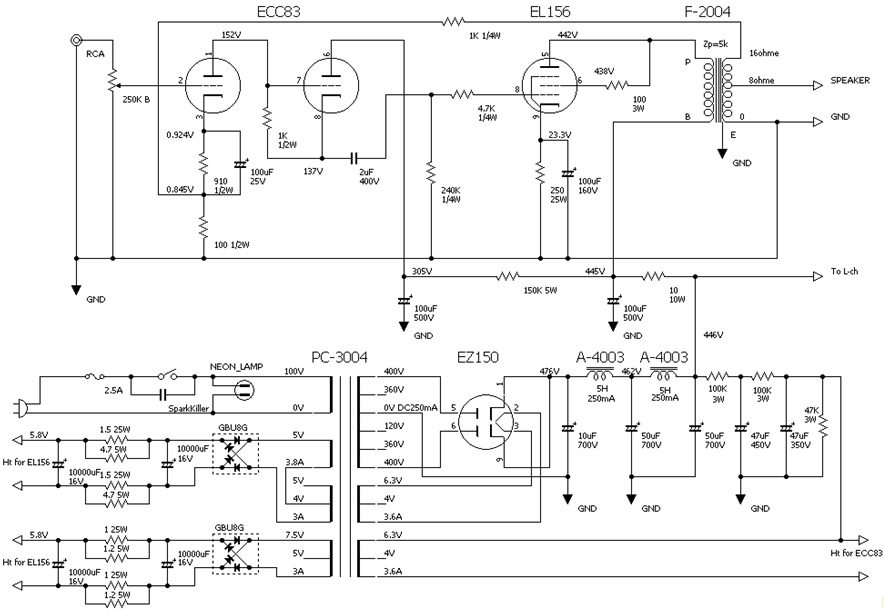

Variante Single Ended triodo com seguidor de catodo na excitação.

>>>>>>
