O Theremin LP
O projeto Theremin LP
1ª Parte
Vamos iniciar a construção do nosso theremin pela caixa de madeira e pés. Neste conjunto será alojado nosso sistema theremim.
Optamos por iniciar a construção da caixa, pois que usamos a velha sabedoria do construtor. Se V. não tiver a casa, jamais poderá concretizar sua decoração e seu conforto, portanto, aqui vamos nós.
O theremin aqui proposto segue de perto o modelo original da RCA, que apesar de ser um modelo antigo, ainda fascina os entusiastas e seu som difere algo dos theremins mais modernos não apenas pela sua agradável sonoridade, como pela maior facilidade em extrair sons do mesmo, o que é facilitado pelas grandes bobinas de acoplamento com o ambiente, que possuem fator “Q” reduzido facilitando os movimentos da mão quando o operamos.

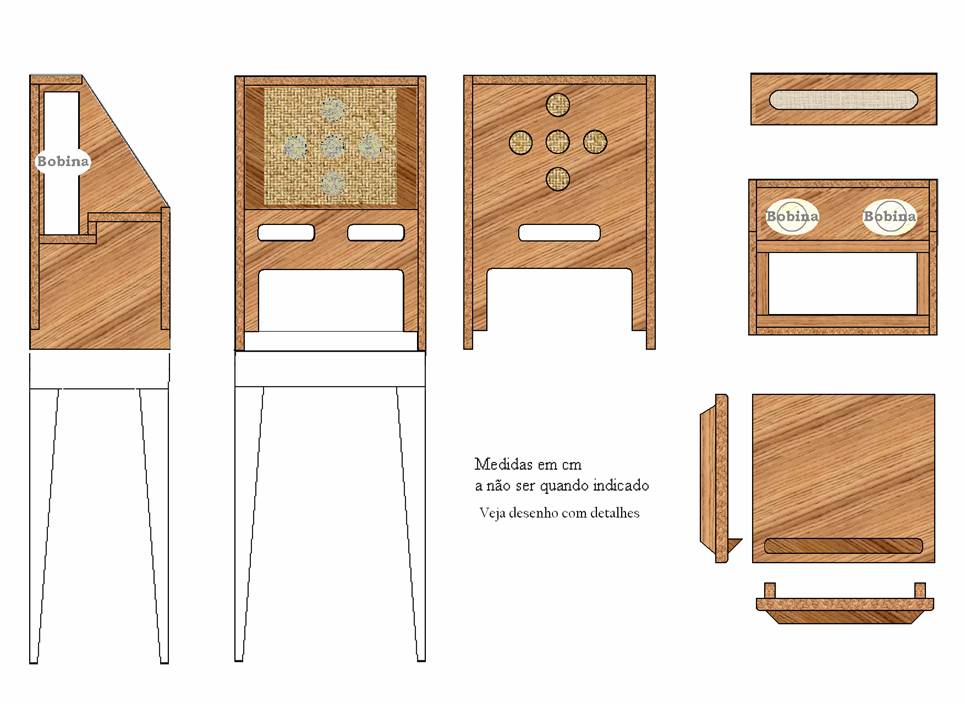

Indicação das peças
A figura acima mostra com detalhes construtivos os componentes da caixa e pés do theremin. A seguir serão demonstrados os detalhes individuais para a correta construção do aparelho.
Montagem do corpo
O corpo do theremin é composto de quatro laterais, um topo e uma tampa removível para acesso aos componentes eletrônicos. A tampa removível é também utilizada para posicionamento da pauta musical.

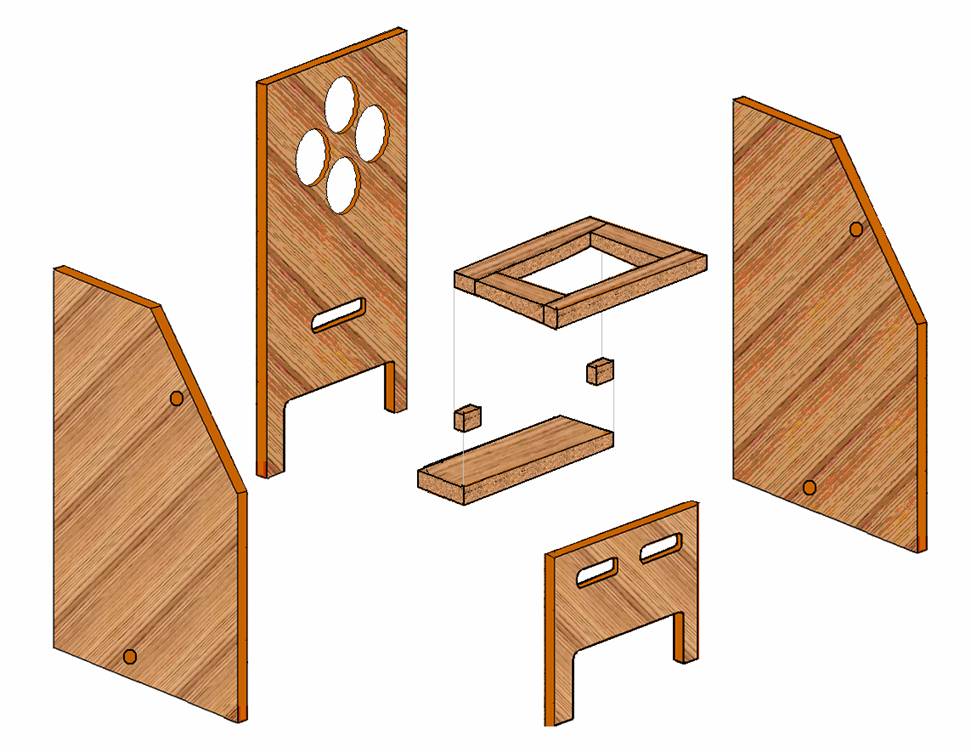

Explodido 1
Aqui observamos no explodido n°1 os componentes do corpo principal, no qual damos ênfase ao sub-chassi de madeira que opera duas funções: Segurança geral do sistema e Suporte do chassi metálico de componentes eletrônicos.

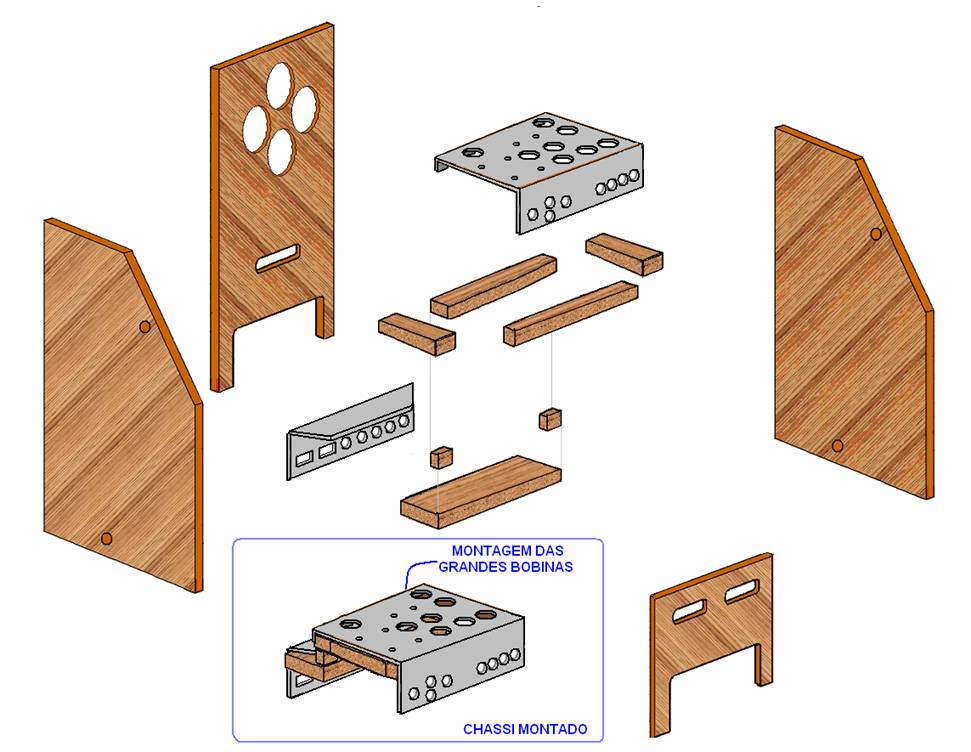

Explodido 2
No explodido n°2 detalhamos o chassi metálico superior, que levará todos os componentes principais e o chassi menor que levará as ligações externas do aparelho.

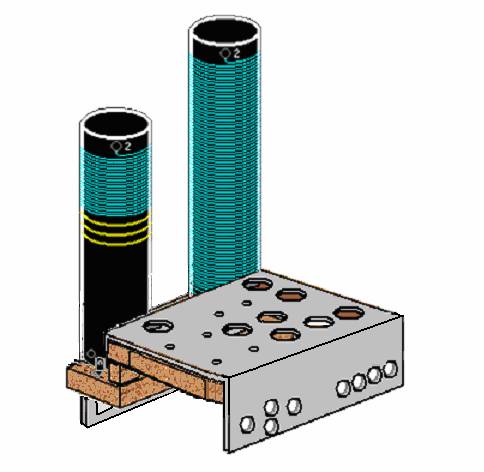

Chassi eletrônico com bobinas
Este é o sub-chassi de madeira unido com os dois chassis metálicos anteriormente descritos e as bobinas de acoplamento às antenas externas do aparelho.

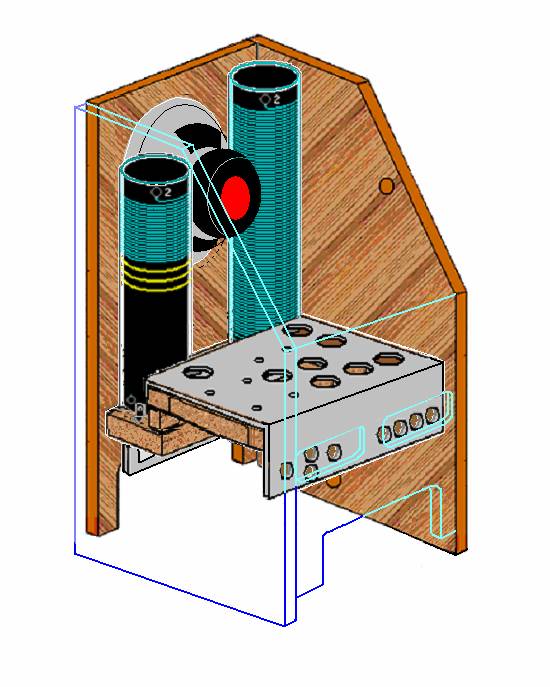

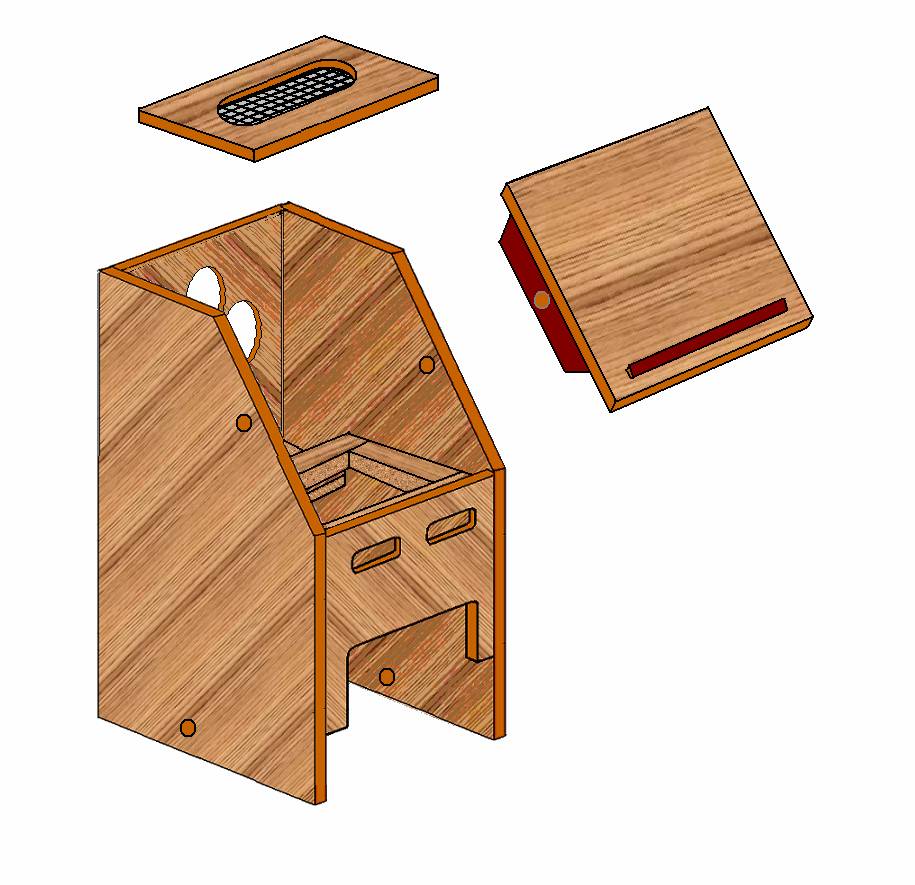

Visão raios X
Esta visão raios X bem demonstra a construção unitária do theremin LP, que já possui um falante de 10” embutido em sua unidade.
Damos segmento ao artigo, demonstrando em plantas, as peças, secções e dimensões dos diversos itens componentes do theremin LP.

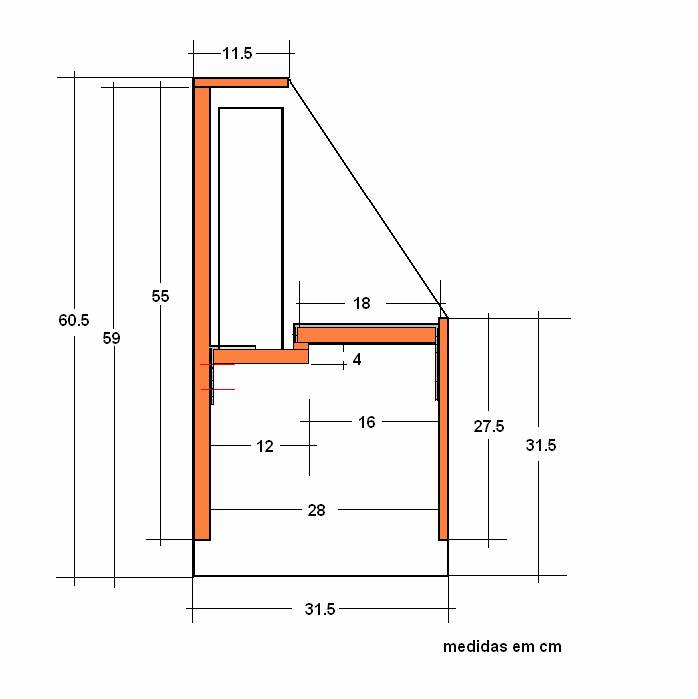

Lateral e visualização do corte com cotas

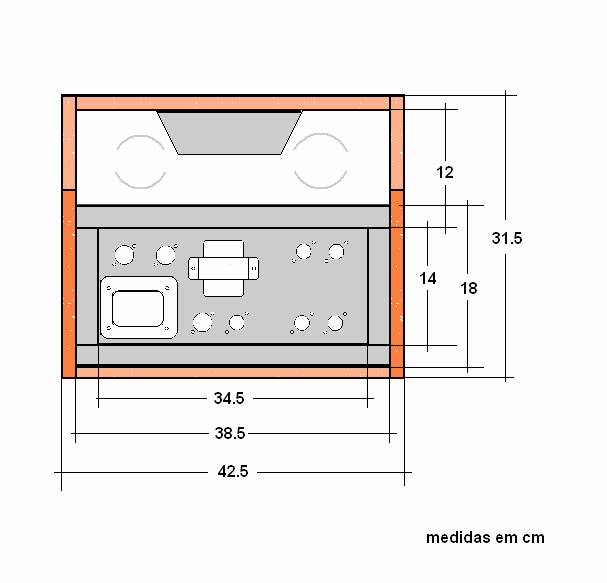

Vista de topo com cotas e parte metálicas
Abaixo três opções do painel traseiro. Entre o alto-falante e os furos do painel, utiliza-se uma manta de tecido ortofônico colado na face interna do painel.

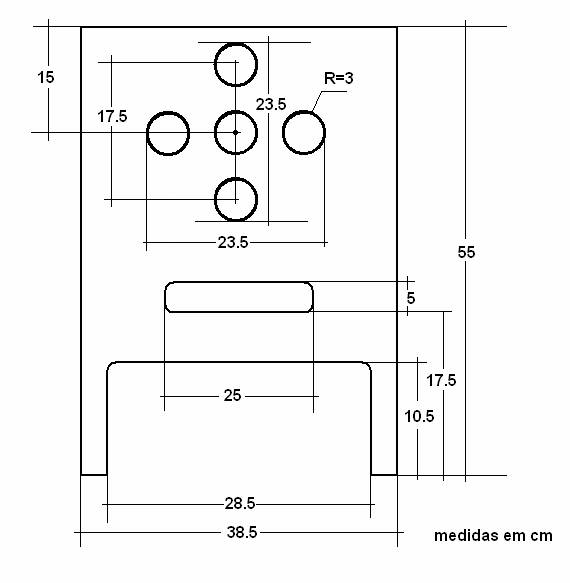

Parte traseira opção 1 cinco furos e cotas
Parte traseira opção 2 quatro furos e cotas

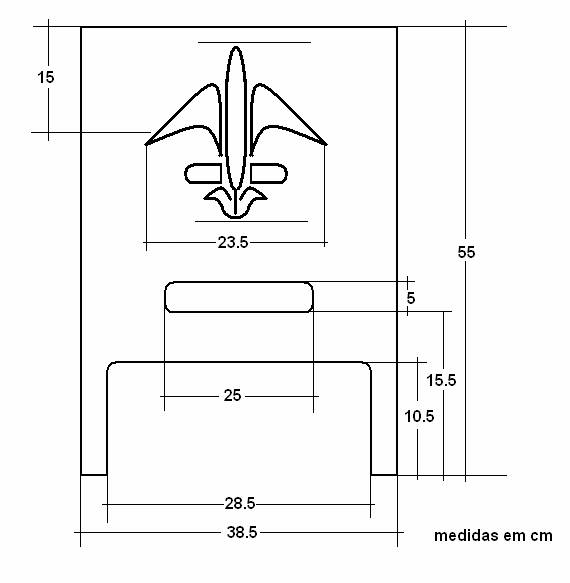

Parte traseira opção 3 tipo flor de liz.

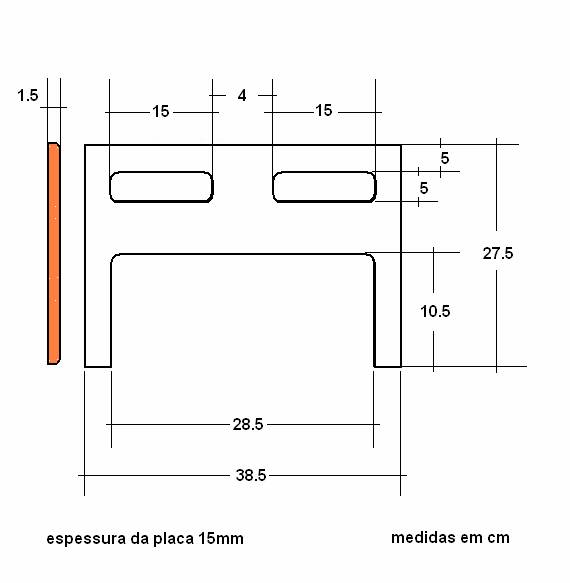

Parte frontal e cotas
Chamamos especial atenção em reforçar o fato que todas as pecas do presente projeto são construídas com compensado ou MDF de 20mm à exceção do painel frontal acima, e as tampas abaixo que terão 15mm. Note-se que a tampa superior, que possui uma abertura de formato oval, levará em sua parte de baixo uma grade de chapa perfurada ou expandida necessária para a boa ventilação dos componentes internos.

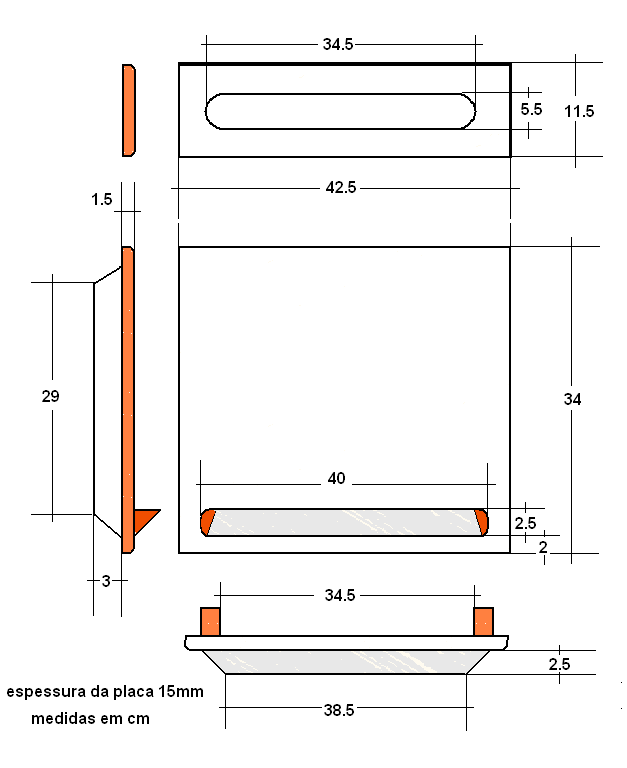

Tampas com cotas.

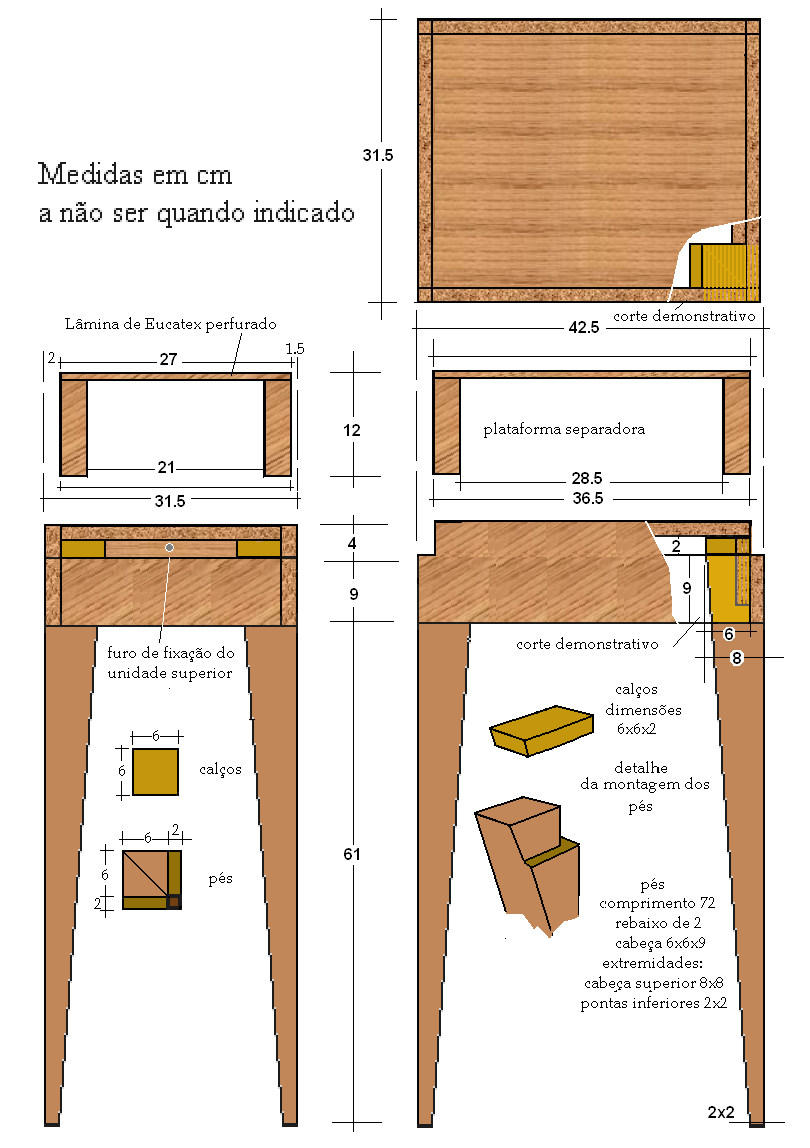

Vamos finalizar esta parte com a construção da mesa do theremin. A primeira figura abaixo mostra com detalhes dimensionais os componentes dos pés do theremin. A segunda demonstra o explodido e detalhes construtivos.
Mesa do theremin.

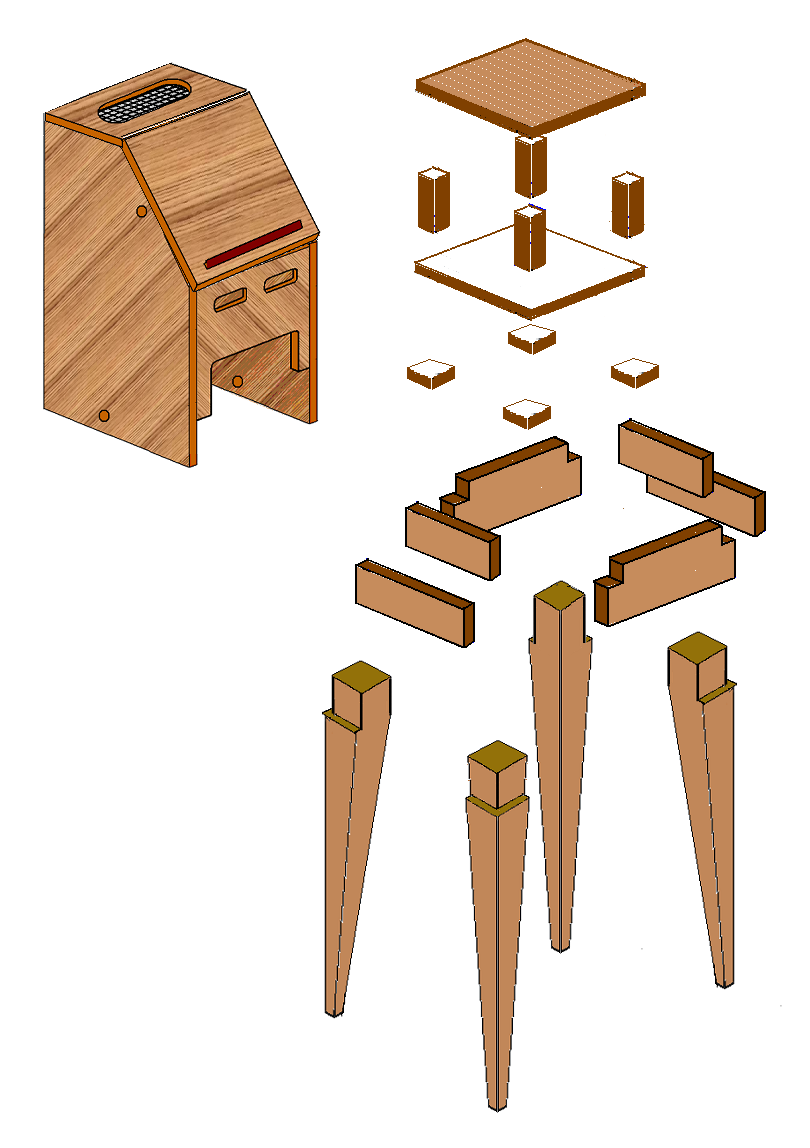

Explodido da mesa do theremin e corpo principal.
Pequenas alterações não irão comprometer seriamente o produto final. Chamamos atenção ao sub-estrado com quatro espaçadores em madeira e tampo em eucatex perfurado. Este é para isolar o circuito montado da prateleira existente, destinada ao sintetizador que poderá ser usado como complemento do theremin LP.
No próximo segmento entraremos na parte construtiva da base eletrônica propriamente dita, descrevendo o chassi e o circuito do aparelho.
Continua no próximo capítulo >>>>>>>>>>>>>
