Telas de focaliza��o em c�maras do tipo Mono �ptica reflex (SLR)
1� parte
Apresenta��o das variedades e combina��es
Telas de tipo simples:
Telas com Fresnel:
Telas claras
Telas de uso espec�fico:
Telas com escalas:
Teoria de funcionamento:

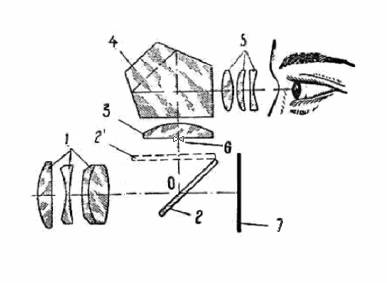

Diagrama da moderna c�mara reflex.
Exclusivamente pelo ponto de vista �ptico
1-objetiva ; 2- espelho na posi��o de descanso; 2�- espelho na posi��o suspensa
3 -Tela de focaliza��o ; 4- Pentaprisma ; 5 �Ocular ; 6- Prismas auxiliares Doddin ou micro-Raster ou combina��o de ambos ; 7- Plano sens�vel -Filme ou Sensor.
Desta forma a imagem que esta em foco na tela estar� tamb�m na superf�cie sens�vel, uma vez que o movimento do espelho permite a passagem da luz � superf�cie de registro.
Assim a Tela testremunha previamente a qualidade de imagem que v. vai registrar.
Eis como elas se apresentam:
M- Fresnel
R - Raster
D- Doddin
Visualiza��o das Telas:
1) Telas de tipo simples:
1
Mate em toda tela.
Permite a visualiza��o pr�via da composi��o fotogr�fica. Sem qualquer obstru��o, torna-se a ideal para longas teles ou grande angulares extremas, lentes do tipo �lho de peixe ou para fotos a curta dist�ncia.
.
".Escurece os cantos! Era o tipo primitivo de visores de todas as camaras reflex �
2
Mate em toda tela com circulo de mira no centro.
Como a anterior. Ajuda a compor as propor��es e os volumes. Mesmos usos da anterior.
3
Mate em toda tela com cruz de mira no centro. Possui um circulo de 4mm claro, para visualiza��o fina.
Ideal para macro fotografia e astro fotografia tamb�m em aplica��es onde se exigem grandes aumentos.
".Indispens�vel lupa de aumento de 6X com regulagem de dioptrias�
4
Fosca com centro em microprismas.
A mais sofisticada das telas foscas. O micro prisma ajuda a uma focaliza��o r�pida e precisa.
5
Fosca com prismas de Doddin
Outra das telas foscas sofisticada. O Doddin ajuda um foco r�pido e preciso.
6
Fosca com microprismas e prismas de Doddin.
Vem a ser a combina��o das duas anteriores.
7
Mate em toda tela com mira central e tela circular.
Utilizada em c�maras para uso m�dico tais como endoscopia, laparoscopia e entomologia.
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
2) Telas com Fresnel:
8
Fresnel, com mira em cruz.
Centro claro. Destinada a micro e astro fotografias.
9
Fresnel com circulo mate de 12mm.
Ideal para chamar aten��o ao centro da imagem , e recomendado para macro foto com objetivas de 200mm e s teles de espelho principalmente as conhecidas 500mm f/8 e a 1,000mm f/11 Maksutov
10
Fresnel, com micro prismas.
Mesmo destino da tela abaixo, com maior �rea de f�cil focaliza��o.
11
Fresnel, fosco e micro prisma .
Esta tela destina-se a ser utilizada com objetivas com aberturas ate f/8.0, ou mais luminosas. Uso geral.
2a) Tipos combinados de micro prismas com tel�metro de Doddin:
12
12a
Variante especial para Grande angulares maiores que 25mm
Fresnel padr�o com anel de microprisma e prismas de Doddin .
Destinados a fotografia geral, temos duas varia��es com margem em Fresnel ou margem fosca.
"....Esta vers�o, � o tipo mais encontrado nas diversas vers�es de c�maras. Opera muito bem em �pticas de grande abertura tais como as 58 f/2 e a 85f/2 a plena abertura.� � S�o extremamente �teis na faixa de objetivas de 25 a 180mm .
13
Fresnel com circulo mate de 12mm e centro com tel�metro de Doddin horizontal.
Ideal para uso r�pido e fotografia geral.
1� Variante:
13a
Fresnel com circulo mate de 12mm e centro com tel�metro de Doddin a 45�graus.
Ideal para uso r�pido e fotografia geral.
Este tipo existe porque nem tudo que se pode focalizar � vertical.
2� Variante:
13b
Fresnel com microprismas e prisma cil�ndrico de Doddin
Neste modelo a imagem que aparece na faixa diagonal central sofre uma rota��o quando fora de foco..
3) Telas claras
1� Variante:
14a
2� Variante:
14b
Tela clara com miras em cruz
Centro e quadro claros. Destinadas a micro e astro fotografias.
15
Tela clara para focaliza��o para objetivas de 250mm com microprismas e prismas de Doddin
Para uso em fotografias r�pidas
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
4) Telas de uso espec�fico:
Fosco e Fresnel com centro em micro prismas. Para fotografia em geral. Tipos para uso espec�fico em determinadas focais.
16
4 variantes
Fresnel com centro em microprismas.
Propicia imagens claras mesmo em condi��es desfavor�veis de ilumina��o. N�o favorece a observa��o da profundidade de campo. Fornecida em quatro tipos:
1 � Para grande angulares de 35mm ou menores.
2 � Para objetivas at� 200mm ou menores.
3 � Para teleobjetivas de 200mm a 800mm.
4 � Para teleobjetivas de 180mm a 1200mm.
"....Tudo que estiver fora do centro vai aparecer em foco na tela, uma vez que fora do microprisma n�o h� meios de controle de foco ou profundidade de foco.�
17
4 variantes
Micro prismas em toda a �rea com superposi��o de Fresnel. Permite a r�pida focaliza��o com grande luminosidade. Ideal par baixas luzes e objetos em movimento. Tamb�m dispon�veis em 4 tipos de acordo com a dist�ncia focal.
1 � Para lentes de 85mm ou menos.
2 � Para lentes de at� 400mm ou menos.
3 � Para teleobjetivas de 180mm a 600mm.
4 � Para teleobjetivas de 180mm a 1200mm.
"..Veja nossa explica��o sobre micro prismas e suas dependencias para com as focais �- �ngulos dos microprismas dependem das focais
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
5) Telas com escalas e coordenadas:
18
Fresnel com cruz dupla, centro em alvo e escalas.
Esta tela propicia vis�o clara em baixas luzes. As marcas indicam as rela��es com o objeto.
"... Novamente esta tela requer uma lupa de 6x para o visor. �.
19
Fresnel padr�o com anel de microprisma e prismas de Doddin em diagonal 45� mais cruz como alvo de composi��o.
Destinados a fotografia geral. Ideal para uso r�pido. Este tipo existe porque nem tudo que se pode focalizar � vertical. Bom auxiliar na composi��o e alinhamento de verticais e horizontais.
20
Tela fosca com coordenadas horizontais e verticais e circulo mate de 12mm
Ideal para preciso posicionamento dos objetos na imagem, �til para quando se trabalha com objetivas do tipo de �controle de perspectiva� �til tamb�m em fotomontagens e dupla exposi��o. Escurece os cantos.
21
Fresnel com circulo mate de 12mm com coordenadas horizontais e verticais.
Ideal para preciso posicionamento dos objetos na imagem, �til para quando se trabalha com objetivas do tipo de �controle de perspectiva� �til tamb�m em fotomontagens e dupla exposi��o.
".Desenvolve as habilidades de composi��o do fotografo� .
�
22
Fresnel sobre mate com micro prisma de Doddin e linhas horizontais e verticais para orienta��o.
Ideal para arquitetura, proporcionando vis�o sem escurecimento das bordas e correto alinhamento das imagens.
.
23
Formato Especial Tela de TV
Tela plana com grava��es destinadas a definir tamanhos exatos aos das tels de TV .Seu centro possui um prisma de Doddin para auxilio a focaliza��o.
Evolu��o das telas ao longo do tempo
As primeiras telas das c�maras se limitavam a ser um simples vidro plano e despolido.

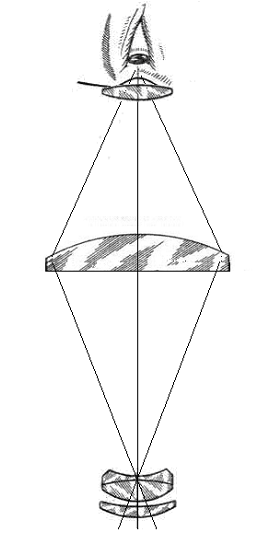

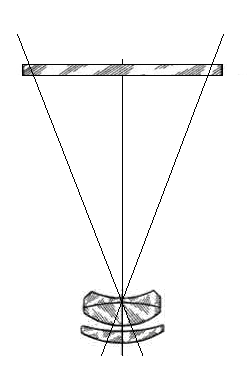

Com o intuito de elevar o brilho da imagem mormente nos cantos em que havia muita perda de luminosidade, foi introduzida a lente convergente plano c�ncava de focal id�ntica a distancia de posicionamento do observador
Finalmente a lente de Fresnel tomou seu lugar por ser muito mais leve e com dimens�es bem reduzidas.
Em c�maras de pequeno formato, por quest�es de conveni�ncia, continuou-se usando o sistema de lentes convergente plano-c�ncavas, associadas a sistemas auxiliares de focaliza��o. A primeira combina��o foi com o prisma de Doddin.
Visualiza��o das formas construtivas:
Prismas de Doddin

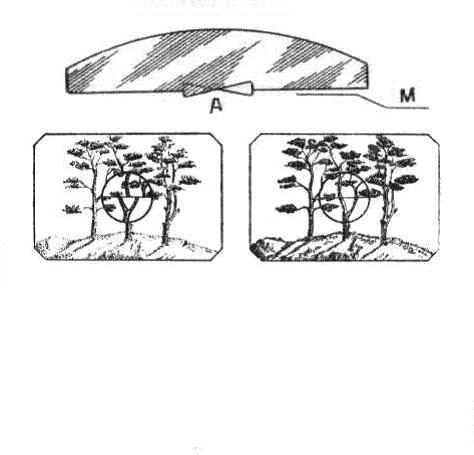

Na figura acima vemos os prismas de Doddin na lente de face despolida.

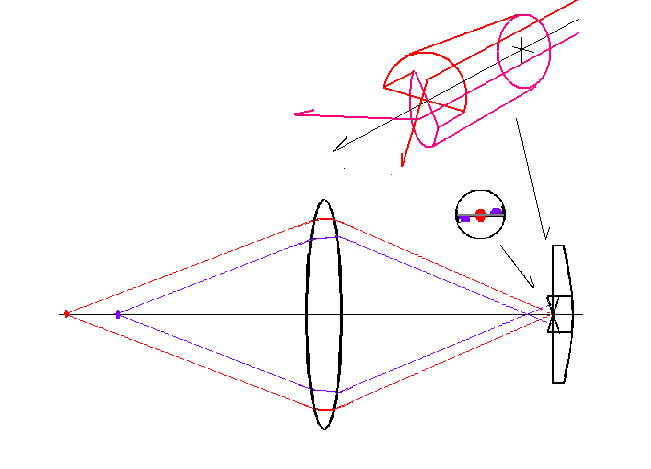

Estes s�o dois meios cilindros com uma das faces em bizel , que quando comp�em um cilindro, suas bases formam �ngulos antag�nicos. Este cilindro � introduzido no centro de uma lente de face despolida j� devidamente perfurada para receb�-lo. O diagrama abaixo demonstra o principio de funcionamento do sistema.
Micro-Prismas

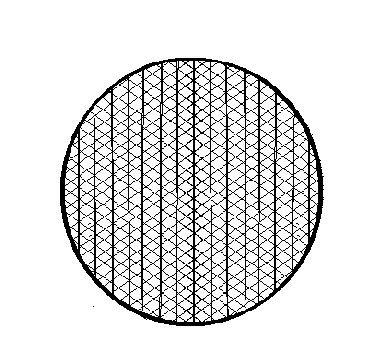

Esta � a visualiza��o do ponto de vista do observador do sistema de micro-prismas ou micro-Raster.
Trata-se de uma infinidade de prismas de base triangular em formas de tetraedros.
Todos s�o dispostos regularmente em uma base plana. Suas pequenas dimens�es tem por finalidade decompor a imagem que n�o se enquadra no plano de foco. Este � o melhor e mais r�pido sistema de visualiza��o e avalia��o de uma imagem quando esta em foco ou n�o.

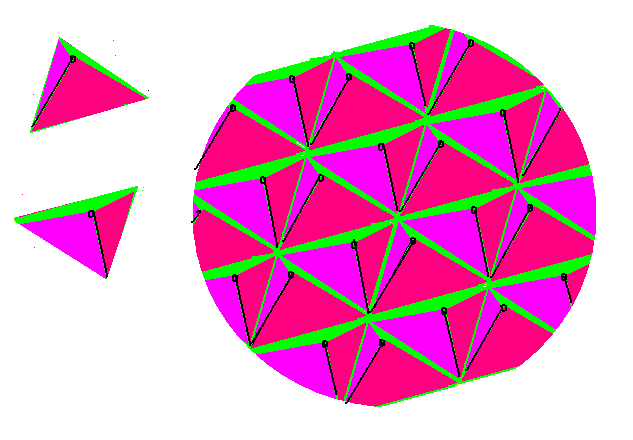

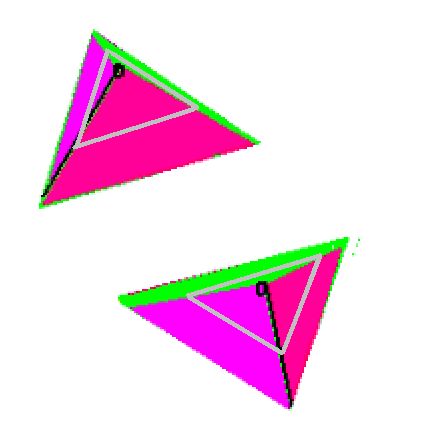

Aqui demonstramos dois pequenos fragmentos e o arranjo dos mesmos na tela.
Normalmente s�o dispostos em c�rculo ou em forma de anel.
Escolhe-se o plano intermedi�rio entre a base e o v�rtice para plano de foco (marca��o em cinza) nas pir�mides acima

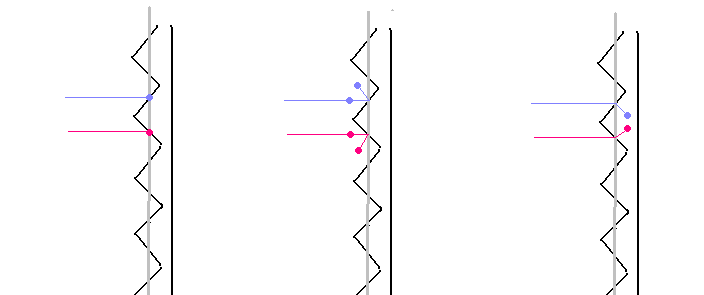

Neste diagrama esquem�tico vemos o comportamento dos raios luminosos junto as micro-pir�mides
Na figura � esquerda quando em posi��o de foco exato.
Na figura central quando o foco real se situa � frente do plano real (cinza)
Na figura direita quando o foco se situa no interior das pir�mides (atr�s do plano real)
A seguir veremos seis figuras esquem�ticas que tentam explicar o funcionamento dos raios luminosos nestas tr�s condi��es.

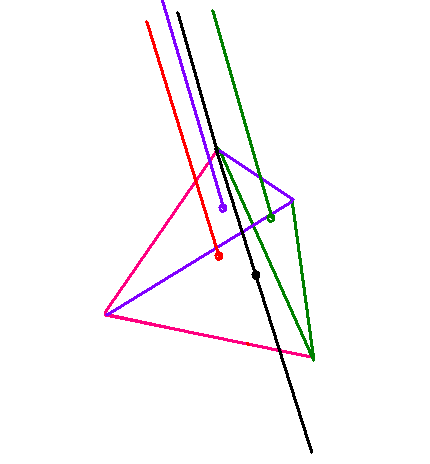

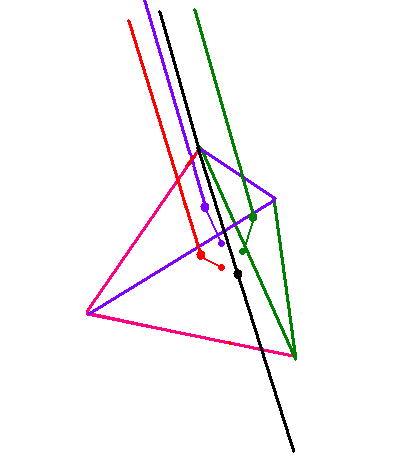

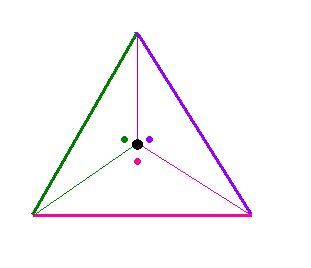

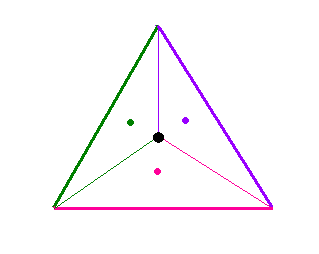

Posi��o em foco sobre o plano determinado
� esquerda visualiza��o na pir�mide elementar . � direita como visualizado a partir da ocular da c�mara

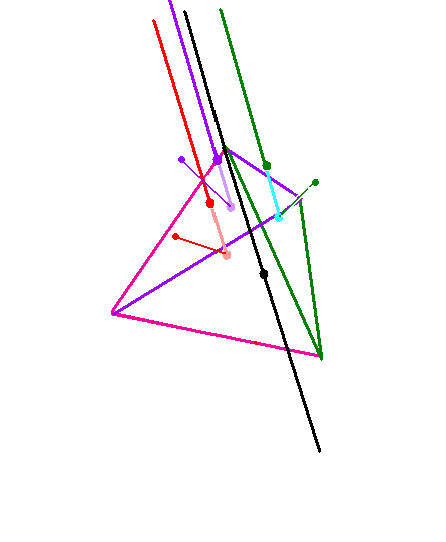

Posi��o de foco a frente do plano determinado
� esquerda visualiza��o na pir�mide elementar . � direita como visualizado a partir da ocular da c�mara
Posi��o de foco atr�s do plano determinado
� esquerda visualiza��o na pir�mide elementar . � direita como visualizado a partir da ocular da c�mara

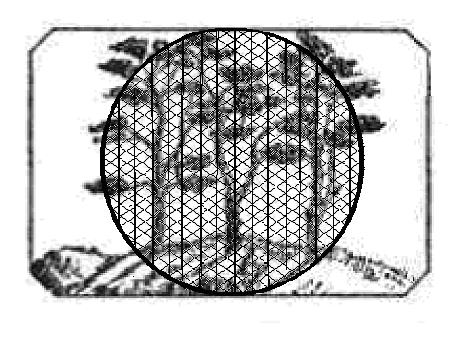

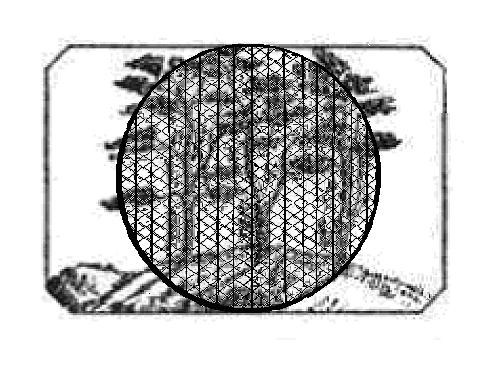

Nestas tr�s imagens procuramos demonstrar o comportamento da imagem na tela da c�mara que possui o sistema de micro-prismas

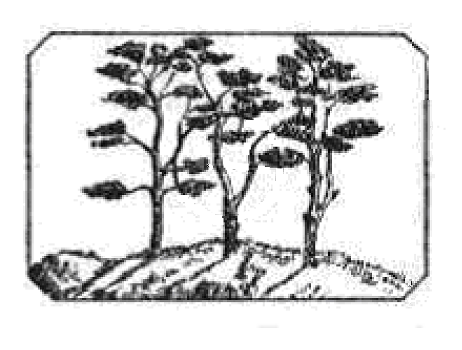

Acima: imagem vista em tela plana
No centro: Imagem em foco com micro-prismas
Abaixo: imagem fora de foco com micro-prismas
Nota do autor: Micro-prismas: micro-Raster: micro pir�mides ou ainda micro- tetraedros s�o termos intercambi�veis.
