Kiev - Acessórios e Influências
Na categoria de câmara de primeira linha, e desenvolvida para trabalhos científicos, profissionais e laboratoriais de alta precisão, a câmara Kiev era apenas o centro de todo um sistema de alta qualidade, meticulosamente elaborado. Assim em 1952, foram construídos conjuntos para estéreo fotografia para a aludida câmara. Considerando-se que ainda nesta data estavam-se nacionalizando partes desta câmara, é realmente surpreendente a capacidade de produção da Arsenal, de um equipamento assim tão sofisticado.
O SN5, (Stereo Nassadka tipo 5) era um kit fotográfico para tomada de imagem em terceira dimensão no principio “OO” , isto é com duas objetivas. O conjunto fornecido em maletim de couro de alta qualidade, constava de: -Uma unidade composta por duas objetivas “Industar” casadas f4 de 35mm com foco de 1m a infinito, este conjunto se une à câmara por meio da baioneta externa dada sua grande rigidez e precisão. -Um conjunto de prismas acromáticos destinados a aumentar a distancia interpupilar do conjunto para fotos entre 3m e infinito. - Um filtro amarelo e duas lentes de aproximação destinadas a fotografar respectivamente a 70 e 50cm, com montagem de 39mm, e -Uma mascara para o visor . Um anel transiente que integrava o conjunto permitindo usá-lo em FED e Zorki. O conjunto foi inicialmente encomendado pelas Forças Armadas (veja a foice o martelo).

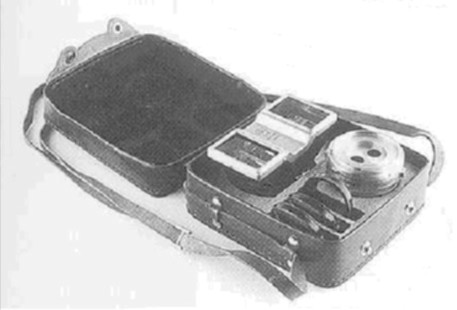

Conjunto SN5 fornecido em maletim de couro

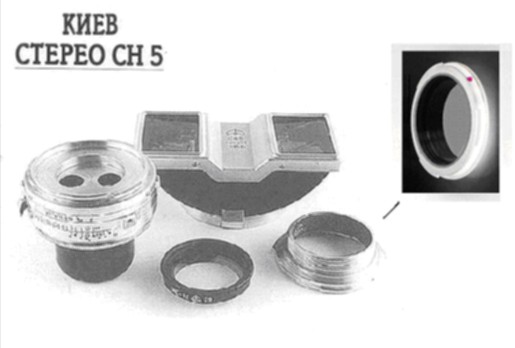

Componentes do SN5 – Destaque para anel adaptador para FED e Zorki

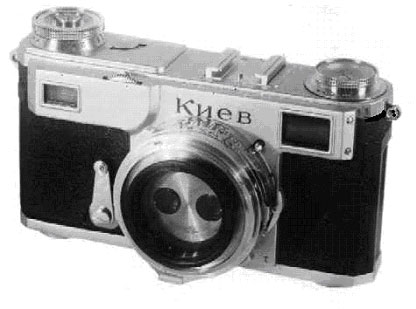

Câmara Kiev 2 com bloco óptico estereoscópico e lente de aproximação
Nesta configuração a câmara é usada o fotografar objetos até distância de 2m.
O prisma só é utilizado em fotografias com primeiros planos a partir dos 3m.

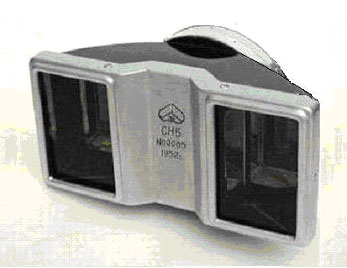

Vista do conjunto de prismas destinado a aumentar a base interpupilar

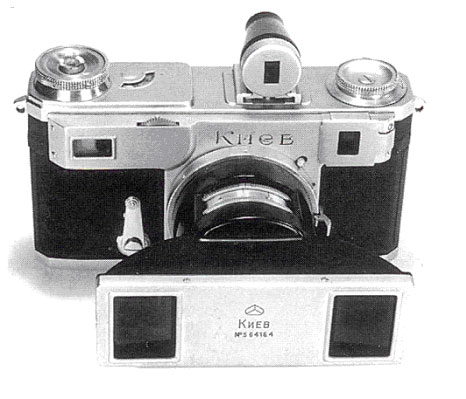

Kiev 4A montada com o conjunto completo, incluindo a mascara do visor.

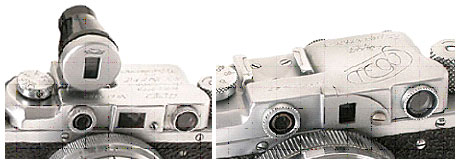

Sistema de visores utilizáveis: - Auxiliar à esquerda para FED/Zorki ou Kiev e
Máscara própria para FED e Zorki à direita.

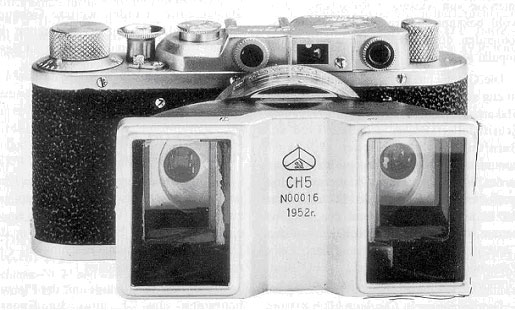

Câmara FED montada com SN5 completo.
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
Stereo FK-SK-1
Foto komplekt ou Stereo komplekt-1
Este é um sistema diferente, mais simples, pois não utiliza óptica própria.Utiliza a objetiva da câmara e é conseqüentemente bem mais barato. Pelo fato de usar apenas uma óptica, é chamado de sistema “O”.
Bem mais conhecido e divulgado que o anterior, é também menor e mais portátil. Este sistema porem só pode ser usado para fotos com primeiro plano a mais de 1m. Possui apenas um divisor de raios luminosos de concepção prismática, chamado de “Beam Splitter”.

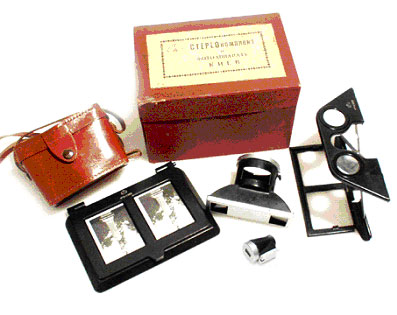

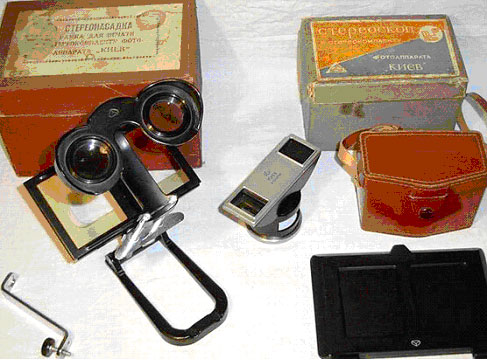

Visão do conjunto FK SK1. (1ª versão)
Estojo de couro para o divisor, Divisor óptico, e visor auxiliar. Prensa para ampliações e
Visor estereoscópico dobrável para fotos em papel ou grandes transparências em 10X15cm

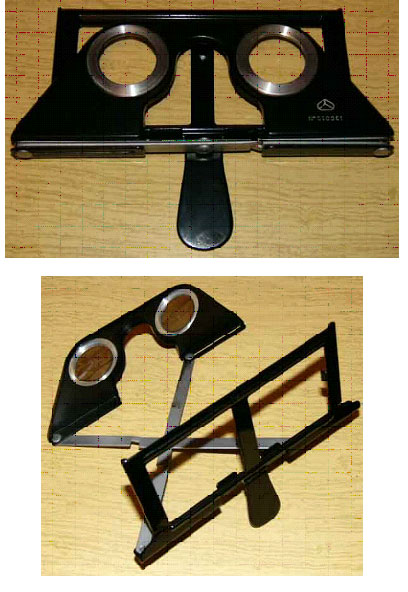

Nestas duas fotos vemos o visor dobrável da 1ª versão

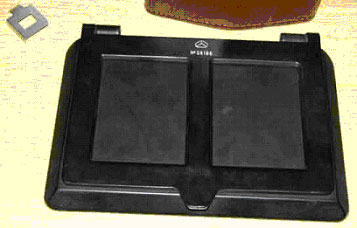

Aqui máscara e prensa para ampliações

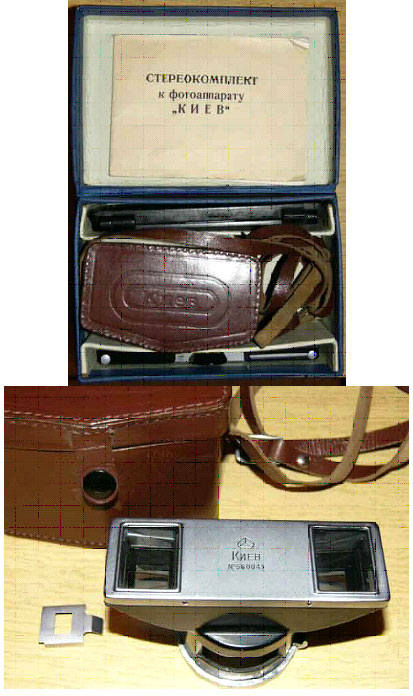

Embalagem como de fábrica à esquerda e Estojo, Divisor e Máscara à direita.

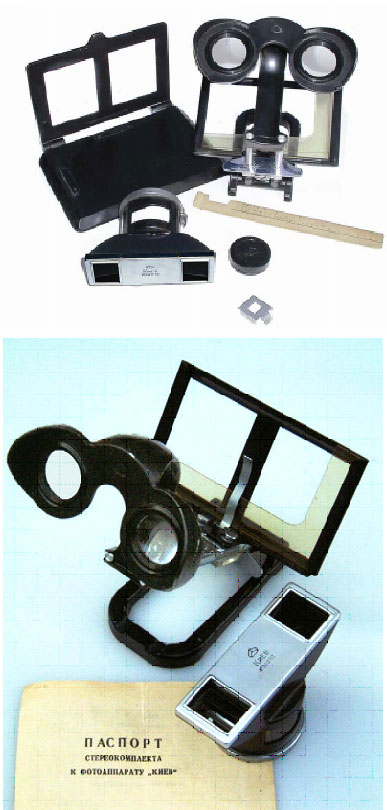

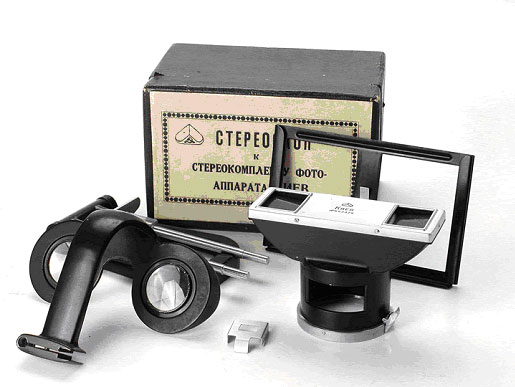

Visão do conjunto FK SK1. (2ª versão) – duas fotos-
Caracteriza-se pelo novo visor de mesa, mais elegante e funcional.

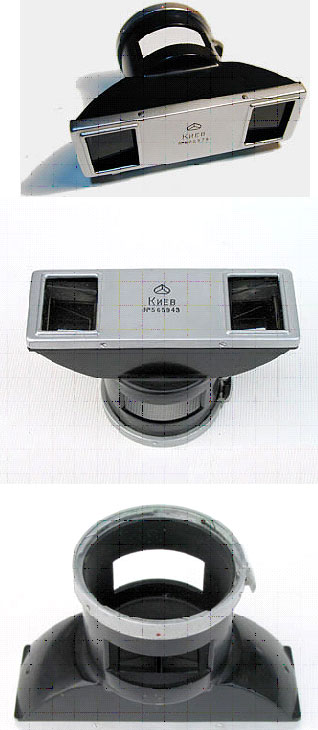

Três visões do divisor óptico para familiarização
O conjunto de prismas aqui utilizado é exatamente o mesmo que virá a equipar o divisor óptico da Zorki

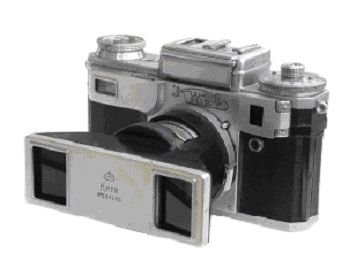

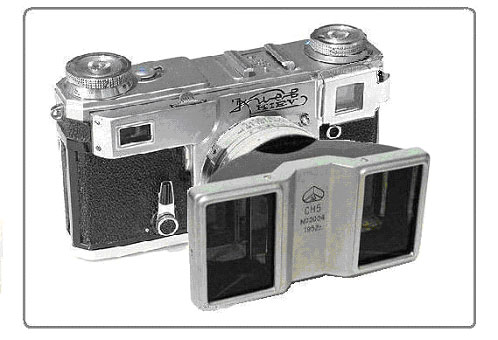

Kiev 4 com divisor e máscara.
Contax com divisor, demonstrando compatibilidade.
Duas visões do FK SK1 de 2ª versão
Abaixo, conjunto estéreo “Stereotar C” Zeiss Jena para Contax/Kiev.

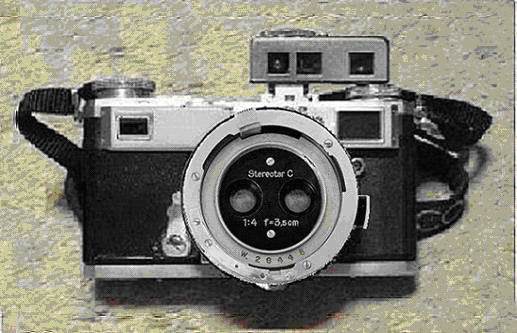

Câmara Kiev 4 com Stereotar C e Contameter de Zeiss para fotografias estereoscópicas a curta distância
Abaixo, conjunto estéreo “Stereotar C” Zeiss Jena para Contax/Kiev

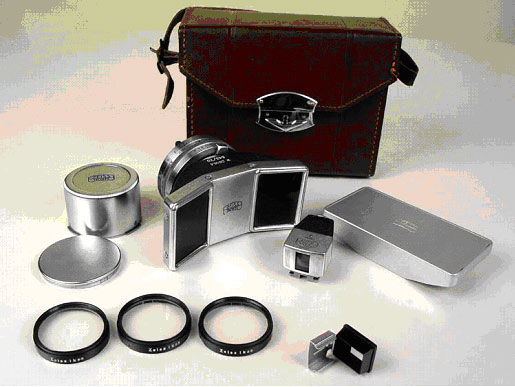

Conjunto completo Zeiss Jena com bloco óptico, visor auxiliar e mascara pra câmara.
Note-se a existência de 3 lentes de aproximação para fotos a 50, 30 e 20 cm

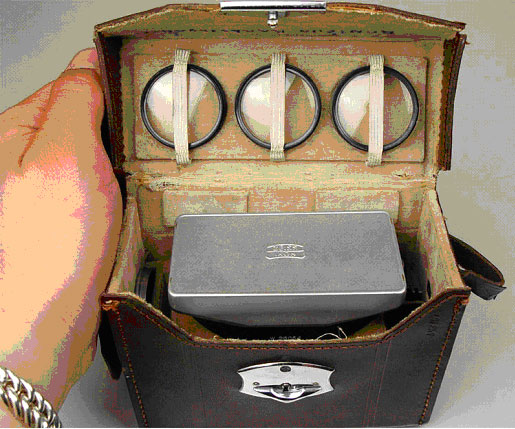

Estojo para transporte com o conjunto acondicionado.

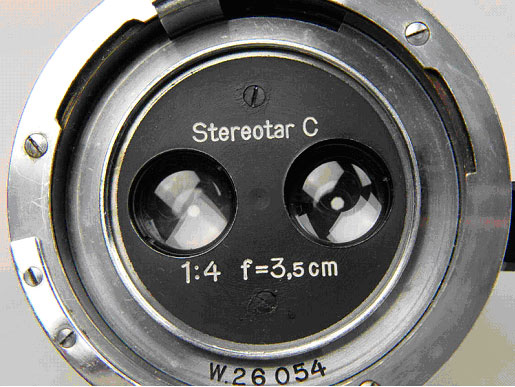

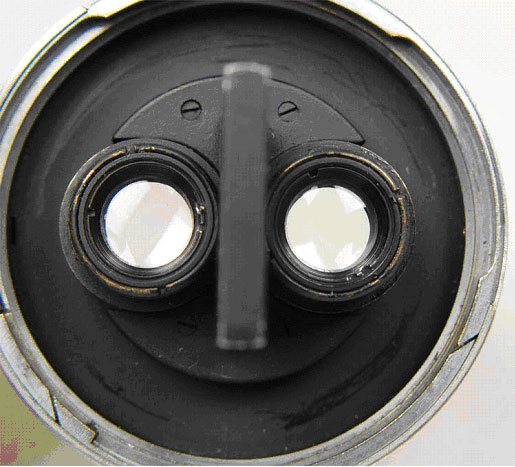

Bloco óptico em visões frontais e traseiras mostrando o par de Tessares 4/35mm

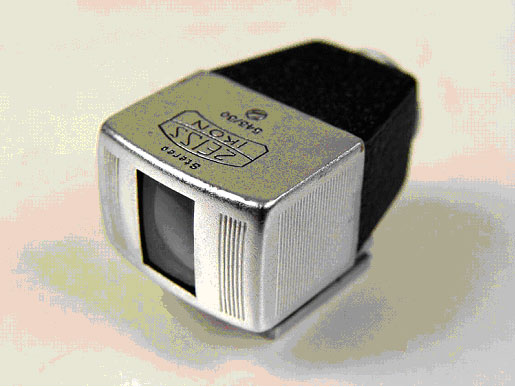

Visor auxiliar Zeiss

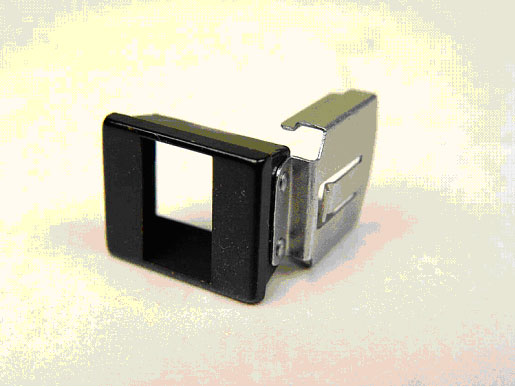

Mascara par o visor da câmara
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

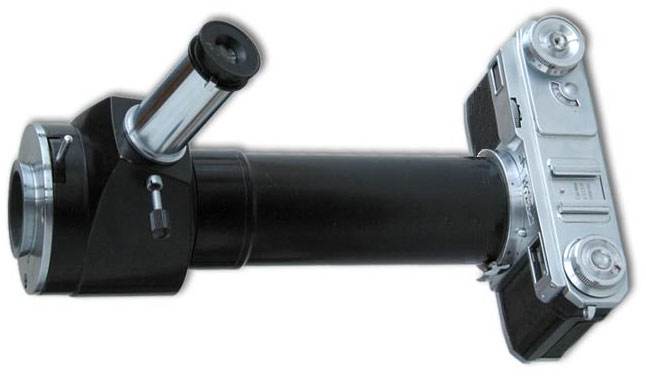

Conjunto MFN-10
O conjunto abaixo foi desenvolvido para fotografias em aparelhos científicos, tais como microscópios, colorímetros, telescópios e outros aparelhos do tipo de imagem virtual.
É um produto da fábrica Progress (associada de LOMO) de St Petersburg. Utiliza um corpo especial de câmara Kiev, sem auto-dispardor e sem telêmetro. O conjunto é composto de duas oculares para aumentos diferenciados na focalização e quatro objetivas que proporcionam distintos campos e ampliações. Inclui também uma caixa reflex de visão contínua e tubos compensadores

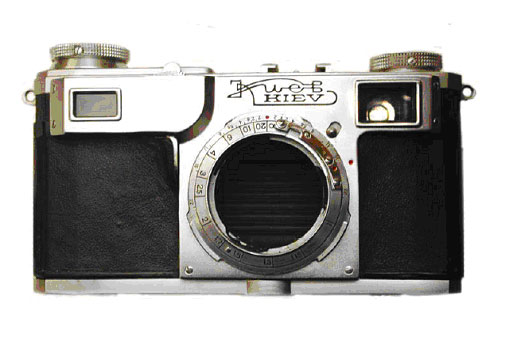

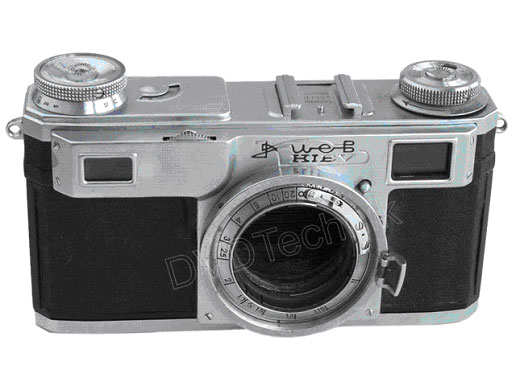

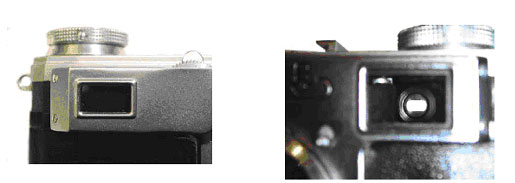

Nas fotos da câmara, observamos os detalhes da ausência da óptica interna do visor, e do prisma do telêmetro.
A janela menor, inclusive, é fechada por um vidro preto.

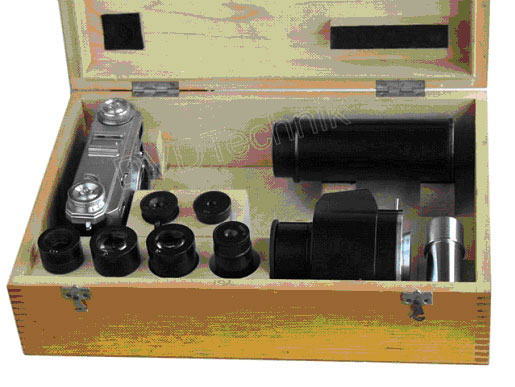

Aqui observamos todo o conjunto acondicionado em sua caixa de transporte.
Cortesia DVD Technik
