Conjunto Luch para Macro fotografia extrema

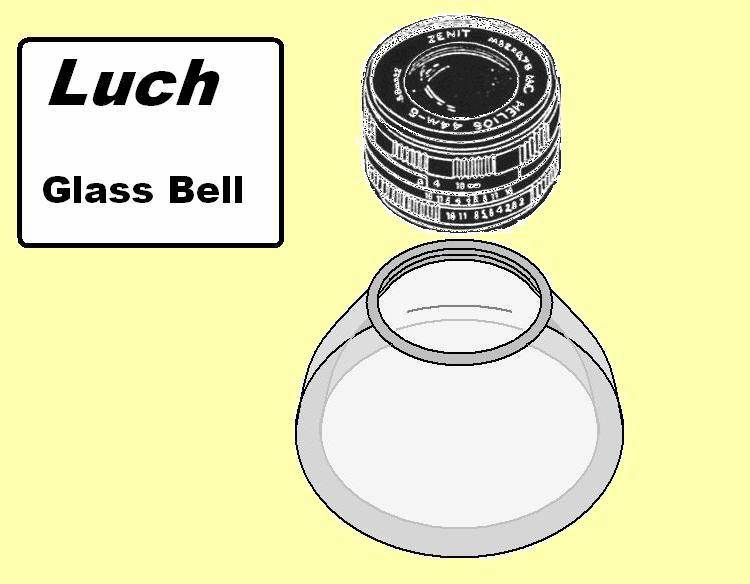

O que é o conjunto Luch:
É basicamente uma lente em forma de Sino.
Esta forma foi escolhida para que cumprisse duas funções:
A primeira - É de sustentar objetivas tais como a Hélios 44 em sua posição de foco em relação ao plano de apoio assim transformando esta objetiva numa lupa de altíssima qualidade. Lupas semelhantes, de conceituados fabricantes, mas que não possuem a correção inerente à Helios, são vendidas no mercado internacional a não menos que o dobro do preço de uma câmara Zenit com a mesma objetiva Helios. Aqui, portanto uma barganha fantástica!
A segunda - É de proporcionar iluminação adequada para objetos próximos. O formato desta lente gera permanente iluminação central, sejam quaisquer pontos de que uma ou mais fontes externas de luz possam ter origem. Esta propriedade se deve à ênfase prioritária que o formato da lente em sino confere a um defeito que normalmente evitamos nas ópticas fotográficas: o coma.

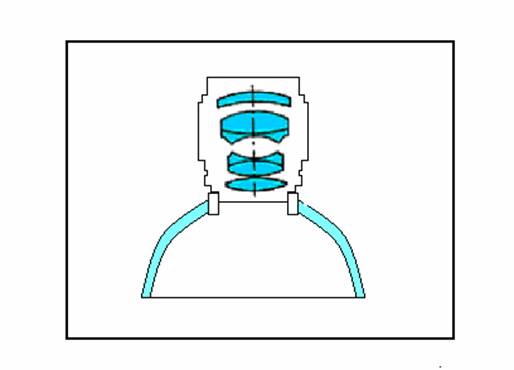

O quadro 1 demonstra sua utilização.
Quadro 1
Com o conjunto de objetivas da Zenit, V. obtém o auge do sistema Macroplett. Aqui V. alcança a Macro e Micro fotografias com elevada luminosidade, grandes proporções, absoluta nitidez, extrema facilidade de manipulação e uso sem o inconveniente do escurecimento de visor proporcionado por todos os demais sistemas existentes.e sem o ônus de um equipamento pesado e caro.

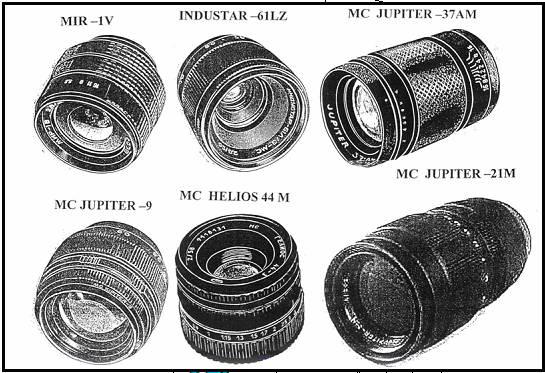

Fig 1: Aqui apresentamos o conjunto de objetivas mais comuns aos “Zeniteiros”
Este arsenal de ópticas terá agora novas funções. Acoplar-se ao sistema Luch para novos horizontes.

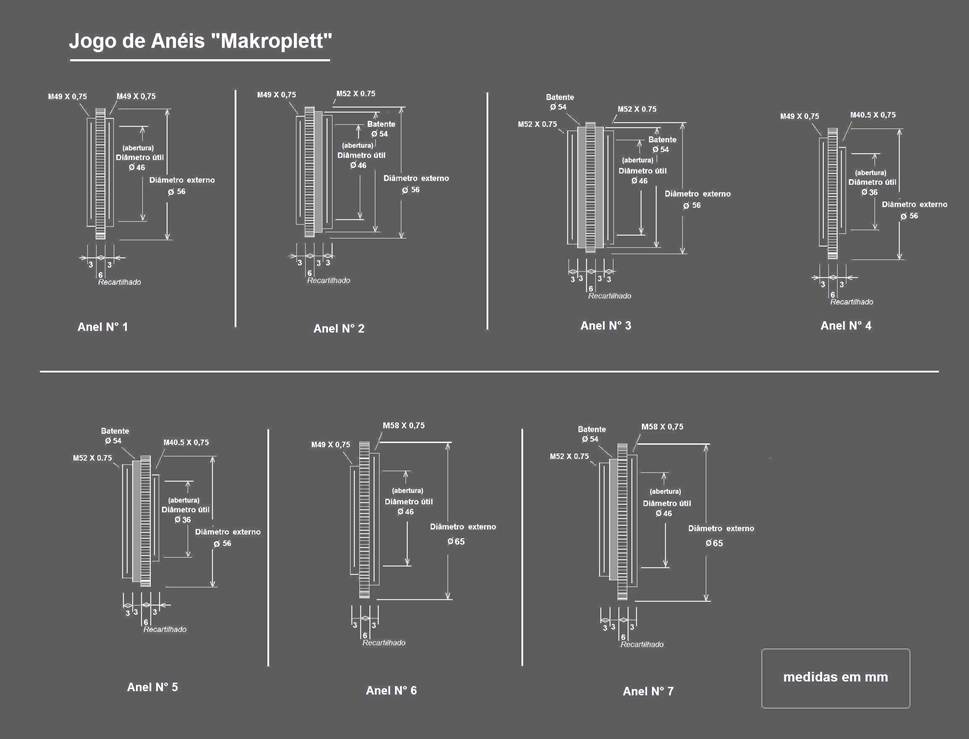

Anéis de Acoplamento:
Os anéis de acoplamento visam conjugar duas objetivas para a formação de um sistema óptico fotográfico. Estes são anéis compostos por duas roscas macho contrapostas. M52X0,75+M52X0,75 : M52X0,75+M49X0,75 e M52X0,75+M58x0,75. com isto, as ópticas Jupiter 9, Jupiter 37, Jupiter 21 poderão ser usadas sem restrições, formando portanto um microscópio constituído por duas objetivas.
Sob pedido, poderemos fornecer anéis com rosca M46 e M40,5 estendendo o conjunto para acoplamento com Zenitar 2M e Júpiter 8, Hélios 103 e Industar 61, propiciando às Fed, Zorki e Kiev a participarem do sistema com a Helios 44 mesmo não sendo câmaras reflex.
A tabela 1 e a figura 2 demonstram as combinações possíveis para macrofoto com suas respectivas relações de ampliação. Segundo a fração imagem / objeto. Veja que temos aqui varias composições de microscópio com altíssima qualidade de imagem a preços irrisórios.
Tabela 1
1) Helios 44 / Helios 44 - 1,00 - 1/1 também Industar 61LZ ou Volna 9 / Helios 44
2) Jupiter 9 / Helios 44 - 1,46 - 1/0,68 - 1,46/1
3) Jupiter 37 / Helios 44 - 2,33 - 1/0,42 - 2,33/1
4) Jupiter 21 / Helios 44 - 3,45 - 1/0,29 - 3,45/1

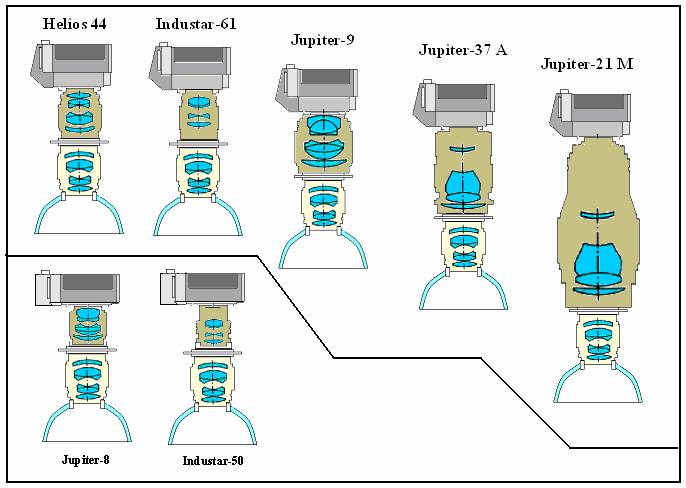

Figura 2 Combinações de objetivas para diversos aumentos.

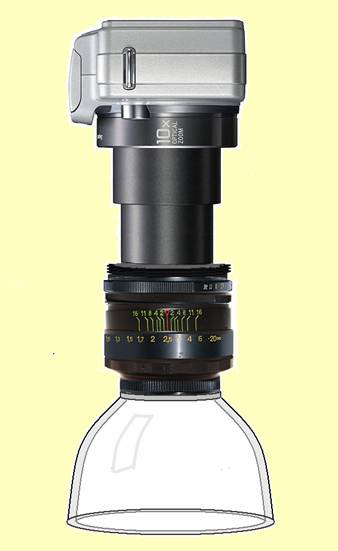

Figura 3 O sistema permite também acoplar certas objetivas do tipo zoom em câmaras que não sejam cambiáveis.
O sistema funciona também indiferentemente em câmaras filmadoras de vídeo, analógicas ou digitais.
