O Programa Z destina-se a expandir ao máximo pelo mínimo preço todo o notável sistema fotográfico Soviético de ópticas cambiáveis. Incluem projetos especiais e únicos desenvolvidos por CFC Novacon.

Escolhemos o nome Zemlya em homenagem a Tom A.H. Piel, pelo seu trabalho nas páginas de Tigers Lair e Rob Keppens,um, dos mais ativos membros do ZGC por seus trabalhos em divulgar a tecnologia nos meios de  aficionados.

xxxxxxxxxxxxx





A Fantástica Helios 44



Introdução:

Como sabemos, a Helios 44 é praticamente a objetiva mais comum das câmaras Zenit. Podemos considera-la até como a sua objetiva padrão .

Existem outras, mas esta é indiscutivelmente a mais comum. Ela é um das bases de tão grande sucesso da marca. Se comparada com a maioria das ópticas normais que equipam outras câmaras torna-se um pouco estranha ao notar-se sua focal de 58mm. Esta focal de valor um pouco superior à maioria das demais ópticas normais que compõem todas as demais câmaras, teve sua origem na 2ª Guerra Mundial quando a empresa  Zeiss  começou a produzir ópticas  Sonnar nas aberturas 1.5 e 2  com 58mm de focal, preparadas especialmente  para Leicas da Wehrmach utilizadas no serviço secreto e de espionagem. Na época, notou-se que tais ópticas tinham notórias vantagens  sobre as de 50mm. Estas eram:  A cobertura do quadro com menos fall-off (perda de luminosidade nos cantos), também menos perda de definição nos cantos, causando maior homogeneidade em todo o quadro, maior ampliação dos  detalhes no negativo, tornando-os mais legíveis e identificáveis, menor distorção quanto às proporções dos objetos fotografados, proporcionando melhor identificação das pessoas fotografadas e tudo isto sem aumento considerável  das dimensões físicas e do peso quer da objetiva, como da câmara montada com a mesma. Logo após a cessação das hostilidades, a mesma Zeiss que iniciou usando uma Sonnar de 57mm em seus protótipos, finalmente utilizou  também uma óptica de 58mm, agora Biotar (Quadro 1) adaptada no seu  novo lançamento a Contax S  (Spiegel) , que concomitante  com a Rectaflex foram as primeiras câmaras dotadas de pentaprisma no sistema de visor.

Aqui, na câmara reflex de uma só objetiva,  a óptica de 58mm mostrou o  seu  grande potencial facilitando a focalização por proporcionar uma imagem superior em 12% ao tamanho de visualização normal .A esta grande vantagem, muito visível nas primitivas câmaras de visor escuro, somam-se: a natural facilidade de close-up, também pelo fechamento do ângulo de cena  e pelo  distanciamento  de cena mais confortável; também pela grande  luminosidade decididamente eficaz nos visores de tipo reflex, mormente naquela época em  que estes eram bem menos claros que os de padrão atual.  Muitas outras câmaras  do tipo reflex mono óptica,  também utilizaram objetivas de 58mm, mas logo mudaram para 50mm principalmente motivados em direção à redução de custos dos insumos utilizados em seus equipamentos. Hoje em dia a Zenit é a única câmara fotográfica a oferecer como opção esta excelente óptica Helios 44 de 58mm cujas  vantagens iniciais foram já abordadas nesta introdução. Uma imensa vantagem intrínseca da Helios 44 é  a de ser capaz de cobrir um quadro de 6x6 cm sem perda de qualidade nos cantos. Eis aí rapazes, com um obturador de tipo central, (COMPUR) poderemos construir uma 6x6 grande angular!

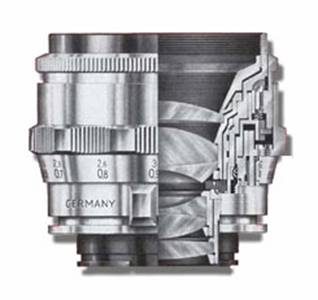

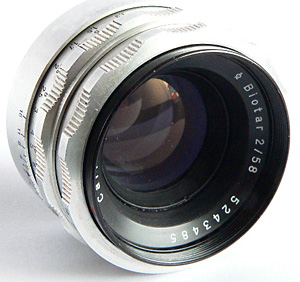

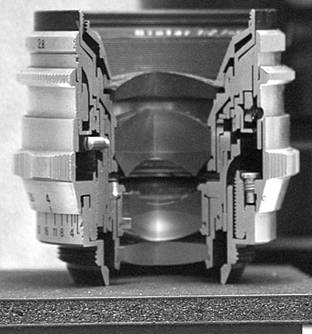

Quadro 1- Acima: corte  e diagrama  Abaixo: visão de Biotar 58mm



Descrição:

A Helios  44 foi  inicialmente oferecida em 1952 como sucedânea da BtK (Biotar Krasnogorsk) de 1950 e conforme pode-se ver, é oriunda da Zeiss Biotar  com alguns vidros alterados. Logo de início, visou-se obter uma óptica de qualidades superiores à original Biotar, com mais transparência, índice de transmissibilidade , e contraste. Como se usavam naquela época quase que só filmes em preto e branco,  estas Helios tinham seus vidros ligeiramente verde-amarelados o que aumentava enormemente os resultados obtidos em filmes ortocromáticos e isopancromáticos.

Com as necessidades de mercado, foram as Helios re-estudadas em seus “coatings” para uma resposta espectral bem mais homogênea. Um dos grandes segredos da altíssima qualidade fotográfica proporcionada pelas Zenit é justamente esta Helios 44 que  qualquer olho mais treinado, percebe imediatamente no visor de qualquer câmara fotográfica a extraordinária qualidade de imagem desta óptica se  comparada a qualquer outra objetiva normal de mercado, seja esta de qualquer faixa de preço. Em  1955 o famoso Guru da mecânica construtiva dos equipamentos fotográficos Norman  Rothschild  publicou na revista Popular-Photography muitas fotos em close de frutas, flores e folhas e pratos comestíveis com a óptica Biotar. Incluíam comentários de Norman Goldberg que fora funcionário da Zeiss e cabeça do projeto Contax.

Em Março de 2005 fala Herbert Kepler em seu artigo, sobre as propriedades perdidas das ópticas de 58mm, citando a famosa Helios.





Construção:



A Helios 44 sofreu uma enorme quantidade de variações  em sua construção mecânica e óptica em sua vida de pelo  menos 53 anos. ( e outros mais pela frente) Foi produzida em diversas unidades fabris,  atualizou-se mecânicamente, atualizou-se em seus coats e multi coats porém manteve sua espinha dorsal praticamente inalterada.

É uma óptica de Gauss, onde se  observam dois completos sistemas ópticos em oposição, simétricamente colocados em relação ao diafragma. (veja diagrama na fig 1)

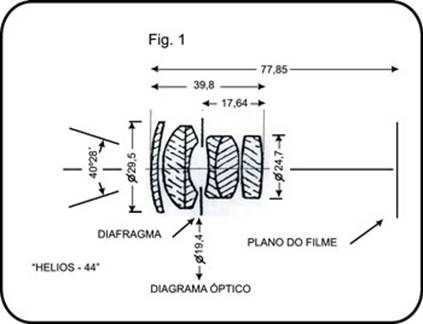

Figura 1 Corte esquemático da Helios 44





O sistema completo  é  composto de seis elementos. Três na parte dianteira e três na parte traseira.

O bloco dianteiro possui +116mm de distancia focal e o traseiro +60mm..

A correção geométrica levada com extremo rigor, se realiza através da distorção de travesseiro na parte dianteira e de barril na parte traseira. Este é o mesmo principio da  Biotar e da Planar. A primeira deriva diretamente da Protar, ou mais especificamente das Protares.

Para os novatos na fotografia, as Protar Linse  ou Trousse Protar eram sistemas de lentes  em  que  se forneciam 3 ou mais jogos  de componentes. Cada bloco era acromatizado e geometricamente corrigido. O usuário utilizava uma ou duas unidades do jogo, individualmente ou em combinações conseguindo a focal que desejasse segundo uma tabela fornecida  pelo fabricante. (Zeiss ou Krauss). Mas isto foi em 1890! até 1910!  Em  1930 / 1940  a empresa Baush & Lomb relançou o sistema para câmaras de grande formato mas o mercado não respondeu  a contento.



A Empresa Novacon com  especialização em óptica e historia da fotografia,  visualizou na Helios-44  o grande ôvo de Colombo da moderna tecnologia.

O maior elogio a tão durável conceito da Helios 44 é saber que recentemente a Carl Zeiss, renome mundial em óptica, lançou para Contax/Yashica a Macro Planar f2.8/60mm baseada nos mesmos vidros e formula básica da Helios, apenas diminuindo o diâmetro do elemento frontal, com intuito de reduzirem-se as aberrações de croma e introduzir ligeiro aumento da profundidade de foco, absolutamente imprescindível numa objetiva macro. Esta é vendida como objetiva especial, centenas de vezes mais cara que nossa Helios, enquanto a Helios é uma objetiva padrão nas câmaras Zenit. Ou seja, V. esta equipado com o melhor!

Nos Quadros 2a e 2b englobamos algumas versões de Hélios 44 fabricados ao longo destes anos.

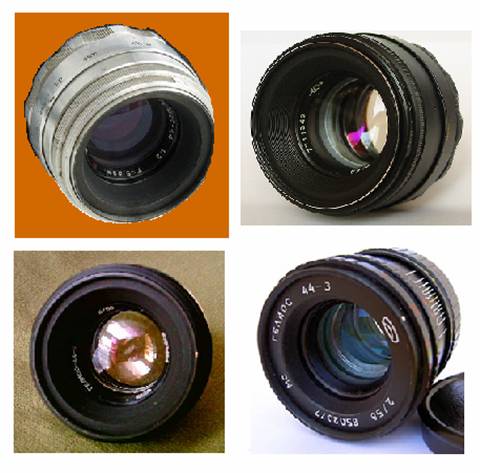

 Quadro 2a

Helios 44 KMZ , Helios 44-2Valdai, e Belomo, Helios 44-3 Belomo,

Todas do tipo pré-set.

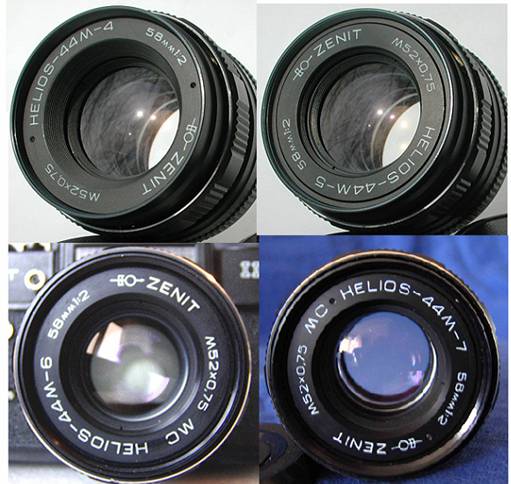

Quadro 2b

Helios 44M de KMZ , e Helios 44M4,  M5, M6 e M7 deValdai, existem também de fabrico Belomo.

Todas do tipo automático. A Versão  original 44M (duas primeiras imagens) possui também comando externo manual do diafragma.









Proposta:

A Novacon  com vasta experiência na  industria Russa através  desenvolveu um sistema de máximo aproveitamento dos acessórios e sistema da câmara Zenit tornando-a uma câmara Non Plus Ultra . A partir do alto potencial da objetiva Helios-44 e a fartura de sua oferta, sugerimos entre as diversas versões construtivas da objetiva Helios-44, tomem-se as versões -/3  e a  -/M5, ambas de  fabrico BelOMO por oferecerem todas as possibilidades  de transformação  a custo   zero. O verdadeiro “Zeniteiro” é um usuário à frente dos demais. É capaz de discernir Preço/Qualidade sem se prender a preconceitos pré-estabelecidos. Não tem a cabeça formada pela propaganda de nomes “famosos” e sabe o que quer. Possui um pequeno sistema de objetivas sempre originais, por saber serem de qualidade acima das muito mais caras. Seu verdadeiro “Status” é o conhecimento.

Para estes, desenvolvemos três pequenos projetos:

a)    Projeto “Policomar

b)    Projeto “Makroplett

c)    Projeto “Metamikron

Vamos a seguir  descrever cada um destes  projetos.

No Quadro 3 demonstramos as objetivas mais comuns que já são de posse ou de conhecimento dos “Zeniteiros” Em torno do sistema, se desenvolvem nossos projetos.
