Makroplett

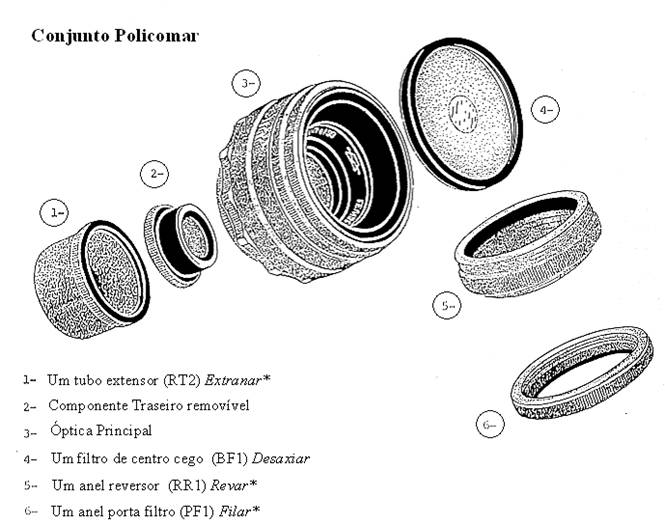

*Conjunto Policomar





O Conjunto Policomar é composto de:



Um tubo extensor (B) Extranar*

Um anel reversor  (C) Revar*

Um anel porta filtro (D) Filar*

Um filtro de centro cego  (BF1) Desaxiar

Dois parasóis metálicos  (SS1 e SS2) Curto e Longo

Um estojo

*os elementos indicados possuem rosca macho de 39mm e fêmeas de 42mm com um anel transiente 39/42 para universalização do sistema.



Descrição das partes:



1) Tubo Extensor:

Trata-se de um pequeno tubo extensor semelhante aos utilizados nos conjuntos de macro que são encontrados no comércio para vários tipos de câmaras (Peça B na fig 3). Possui uma rosca macho M39X1, e uma rosca fêmea M42X1 em cada uma de suas extremidades.

Este é especialmente calculado para duas funções:

1ª) Transformar a objetiva Helios 44 numa teleobjetiva de 116mm/f 4, focalizando normalmente até infinito pela simples retirada do conjunto óptico traseiro. (Esquema 1 da figura 3)

2ª) Adaptar a objetiva Helios 44 para Macrofotografia na relação  1/3  na posição direta e na relação 1/1 na posição reversa quando em conjunto com o anel reversor. (Esquemas 2 e 3 da figura 3

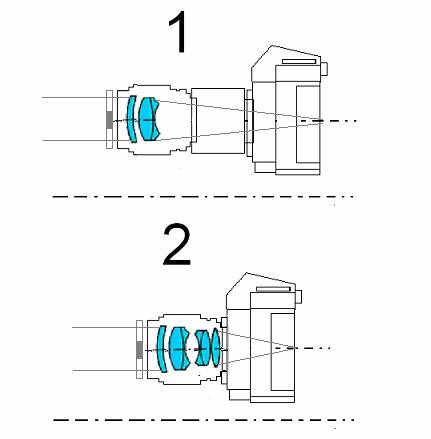

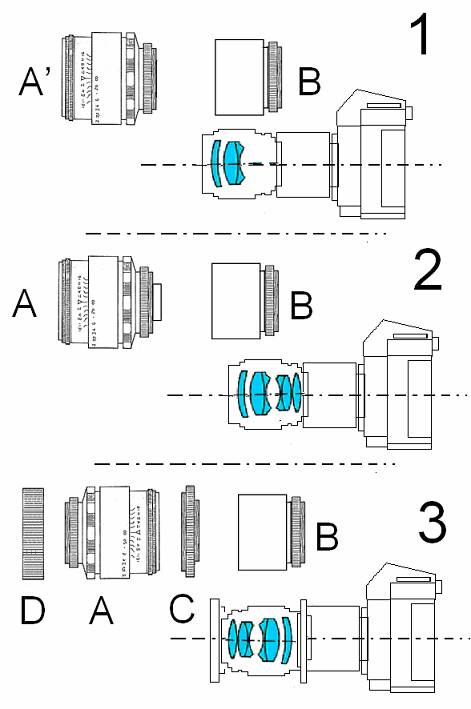

 Na figura 3  demonstramos como são feitas estas montagens, bem como o diagrama óptico de cada condição.





Neste caso, dadas as particularidades ópticas da Helios, os resultados fotográficos  finais são sem sombra de dúvidas muito superiores às obtidas pela composição usual Lente normal + teleconverter ; e isto é facilmente dedutível.

Uma ótica normal do tipo da Helios ou outras  possuem em média 6 elementos. O tele converter possui 4 ou 7 elementos. Você terá que fotografar através 10 ou 13 elementos enquanto que na Hélios modificada V. terá apenas 3 elementos refratores. Portanto V. terá muito mais claridade e contraste neste arranjo, sem contar o fato que V. esta focalizando o bloco óptico completo e quando com tele converter, a focalização se efetua apenas pelos elementos frontais o que força a perda de qualidade e correção cromática em todas as posições que não sejam o infinito. Daí, a razão de fotos de perto com tele converter ficarem sensivelmente  mais degradadas a um dado tamanho final, daquelas obtidas sem o seu uso.



2) Anel Reversor:

Corresponde a um pequeno anel extensor que possui duas roscas macho em suas extremidades, uma M42X1 e outra M52X0,75. Destina-se a montar a Hélios em posição reversa dando ampliações macro de 1/1,7 quando diretamente montada a câmara e 1/1 quando montada  após o tubo extensor.

A figura 3 demonstra a aplicação.





3) Anel porta filtro:

Destinado a acoplar à óptica Hélios-44 em posição reversa, filtros de M52x0,75







Fig 3: Diagrama de uso







4) Filtro de Centro Cego.

Este é um interessante acessório. As objetivas possuem  em seu centro óptico o seu maior poder  de resolução e formação de imagem, tanto que os diafragmas existentes, vão justamente fechando a periferia e sempre deixando o centro desobstruído. Pois este centro é o responsável pela qualidade final da imagem. Com o uso do filtro de centro cego, utilizamos para formação da imagem, apenas a área menos corrigida da objetiva., proporcionando uma imagem de contornos suaves.

Há alguns anos atrás, a Ernst Leitz produziu uma famosa e desejada objetiva chamada Thambar de 90mm f 2.2  esta objetiva possuía um filtro acessório deste mesmo tipo e destinava-se ao “Portrait Artístico” em que V grava os contornos mas perde os detalhes, dando uma “característica etérea” à foto, muito apreciada.  A Minolta lançou sem muito alarde uma série de objetivas Portrait Rokkor  (Minolta-Soft) do mesmo tipo das Thambar em varias focais mas não continuou sua produção. Idem para com a Fuji, estas assemelhando-se às Imagon de Rodenstock.

Na verdade estas são objetivas caras para uma classe de trabalho muito limitada. Mas aqui no conjunto Policomar, pelo preço de apenas um filtro, conjugado com as características  ópticas particulares do conjunto frontal da Helios, V. passa a ter uma objetiva suave de alta classe por quase nada.

O quadro 3 demonstra como o sistema funciona.

Ao utilizar-se o Filtro de Centro Cego, limitamos a gama de utilização do diafragma da objetiva e seus valores ficam alterados segundo a tabela abaixo.



          D

2                                      5

2,8                  7

4                       9,5

5,6                 18          D= diafragma marcado na objetiva    D¹= valor efetivo do diafragma

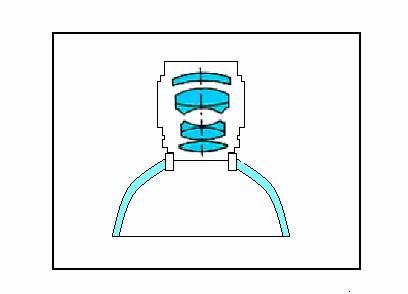

Fig 4: O filtro de centro cego bloqueia os raios luminosos principais degradando a resolução da imagem, e criando uma imagem suave pela interferência dos raios  externos. Podemos realizar fotografias suaves com a Hélios 44 em suas duas condições de utilização. Como 58mm ou como 116mm



5) Parasóis.

Os parasóis tem a função convencional de proteger a objetiva das luzes não desejadas. O curto é para utilização como óptica normal, o mais longo, quando utilizando a Helios  44 como telefoto .



fig 5:







Quadro 4: Conjunto Policomar

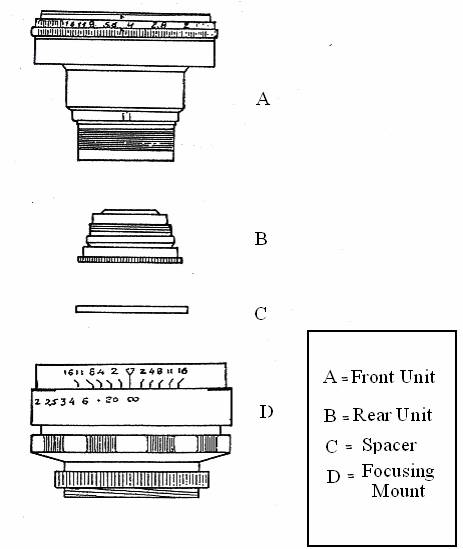

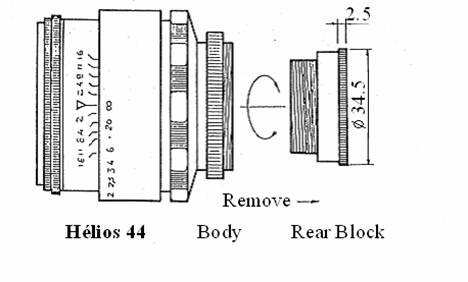

Fig 6: Como é montada a Helios 44

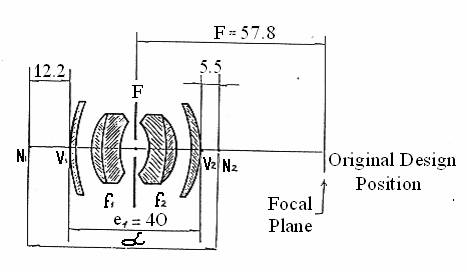

Fig 7: Desenho óptico original

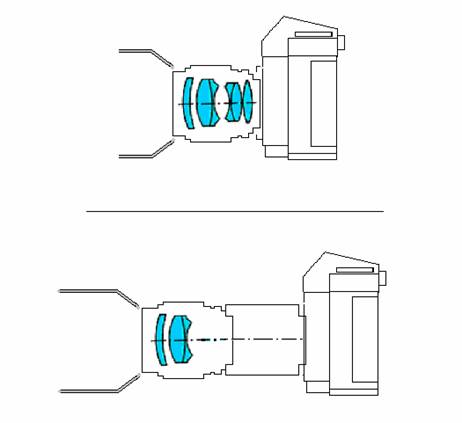

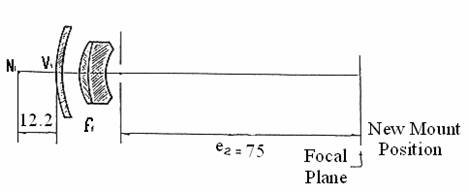

Fig 8: Utilização modificada

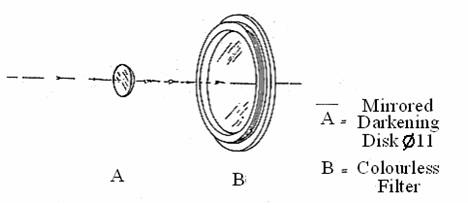

Fig 9: Filtro de centro cego

Fig 10: Esquema de montagem das Helios Pré-set



Qual outra óptica no mercado pode oferecer tanto por um preço tão baixo?





xxxxxxxxxxxxxxxx

*Conjunto Makroplett





O Conjunto Makroplett é composto de:





Uma lente  em sino (BO1) Prasium n° 2

Três aneis de acoplamento (SS1, SS2, SS3) Binar, Descear e Ascear

Um jogo de 2 tubos de extensão, um deles transformável em tele conversor (RT1, RT2) Enetar*(conversor1,5X)/Extranar*

Um estojo (EM)

*roscas, seguem o mesmo principio como em Policomar.



Quadro 5





1)  Lente em Sino.

 Esta forma foi escolhida para que cumprisse duas funções:

 A primeira - É  de sustentar objetivas tais como a Hélios 44 em sua posição de foco em relação ao plano de apoio assim transformando esta objetiva numa lupa de altíssima qualidade. Lupas semelhantes, de conceituados fabricantes, mas que não possuem a correção inerente à Helios, são vendidas no mercado internacional a não menos que o dobro do preço de uma câmara Zenit com a mesma objetiva Helios. Como é o caso das lupas da Peak e da Schneider. Aqui portanto uma barganha fantástica!

A segunda - É de proporcionar iluminação adequada para objetos próximos. O formato desta lente, gera permanente iluminação central, sejam quaisquer pontos de que uma ou mais fontes  externas de luz  possam ter origem. Esta propriedade, se deve à ênfase prioritária que o formato da lente em sino confere a  um defeito que normalmente evitamos nas ópticas fotográficas:  o coma.



O quadro 5 demonstra sua utilização.



Quadro 5



Este é o centro de excelência   do conjunto Macroplett.  V. aqui obtém Macro e Micro fotografias com elevada luminosidade, grandes proporções, muita nitidez, extrema facilidade de manipulação e uso sem o inconveniente do escurecimento de visor proporcionado por todos os demais sistemas existentes.



2) Anéis de Acoplamento:

 Os anéis de acoplamento visam conjugar duas objetivas para a formação de um sistema óptico fotográfico. Estes são anéis compostos por duas roscas macho contrapostas. M52X0,75+M52X0,75 : M52X0,75+M49X0,75 e M52X0,75+M58x0,75. com isto, as ópticas Jupiter 9, Jupiter 37, Jupiter 21 poderão ser usadas sem restrições, formando portanto um microscópio constituído por duas objetivas.

Sob pedido, poderemos fornecer anéis com rosca  M46 e M40,5 estendendo o conjunto para acoplamento com Zenitar 2M e Júpiter 8, Hélios 103 e Industar 61, propiciando às Fed, Zorki e Kiev a participarem do sistema com a Helios 44 mesmo não sendo câmaras reflex.



Na figura 2  mostramos algumas objetivas Zenit que costumam compor o conjunto dos “Zeniteiros” “opticomecanófilos”, assim como é comum possuir um segundo corpo Zenit com objetiva normal.

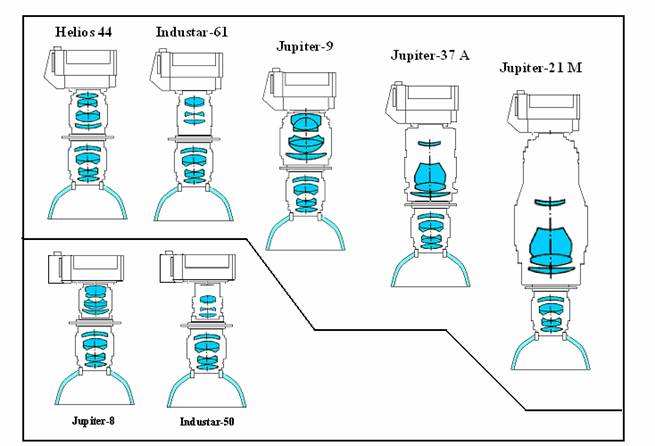

A tabela 1  e a figura 10 demonstram as combinações possíveis para macrofoto com suas respectivas relações de ampliação.  Segundo a fração imagem / objeto. Veja que temos aqui varias composições de microscópio com altíssima qualidade de imagem a preços irrisórios.



Tabela 1





          1)   Helios 44    /   Helios 44    -    1,00   -   1/1     também   Industar 61LZ ou Volna 9  / Helios 44

          2)   Jupiter 9     /   Helios 44     -    1,46   -  1/0,68  - 1,46/1

          3)   Jupiter 37   /   Helios 44     -    2,33   -  1/0,42  - 2,33/1

          4)   Jupiter 21   /   Helios 44     -    3,45   -  1/0,29  - 3,45/1





Figura 11

Qual o outro competidor é capaz de oferecer tão alta qualidade, versatilidade e facilidade de manejo a um preço  tão convidativo?
