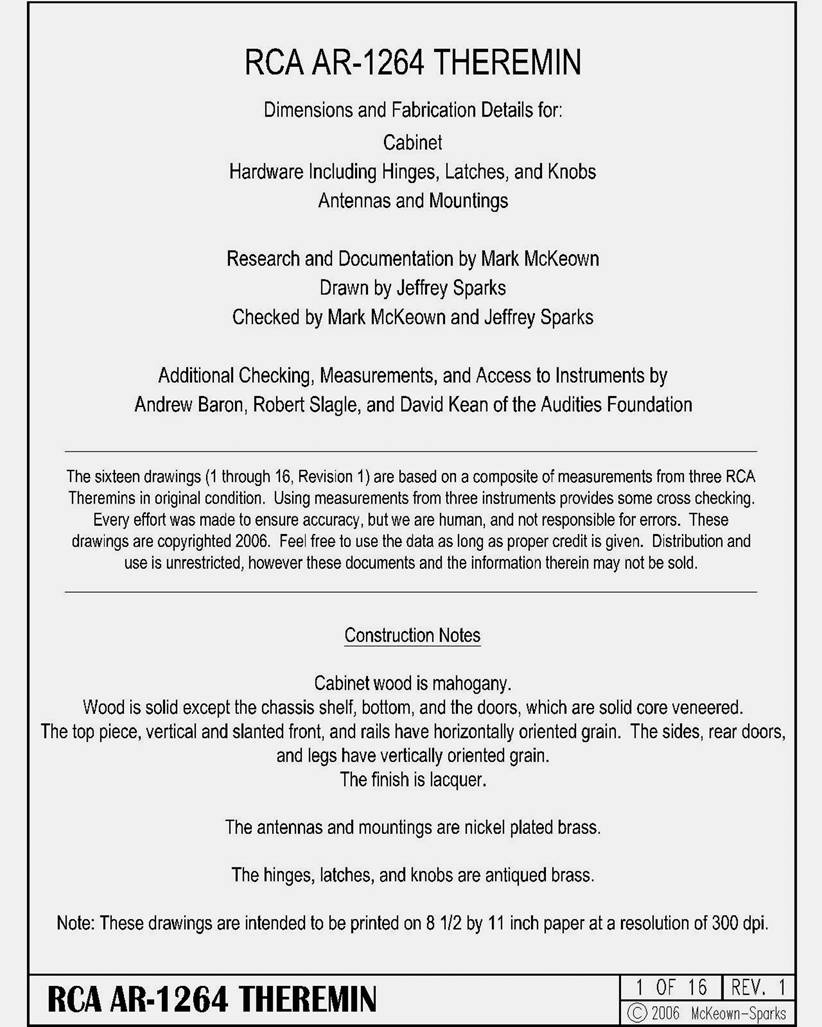

Cópia do manual técnico levantado por Mark McKeown e Jeffrey Sparks
em estudo de 2006.
Costesia “Theremin World.com”

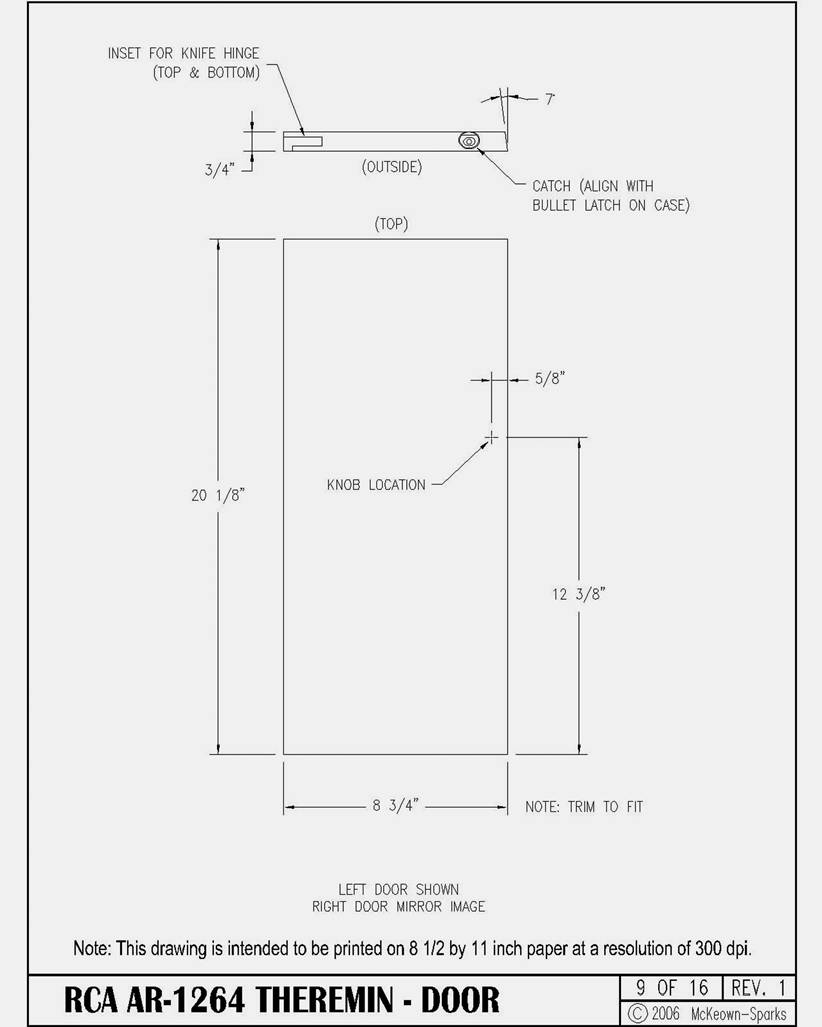

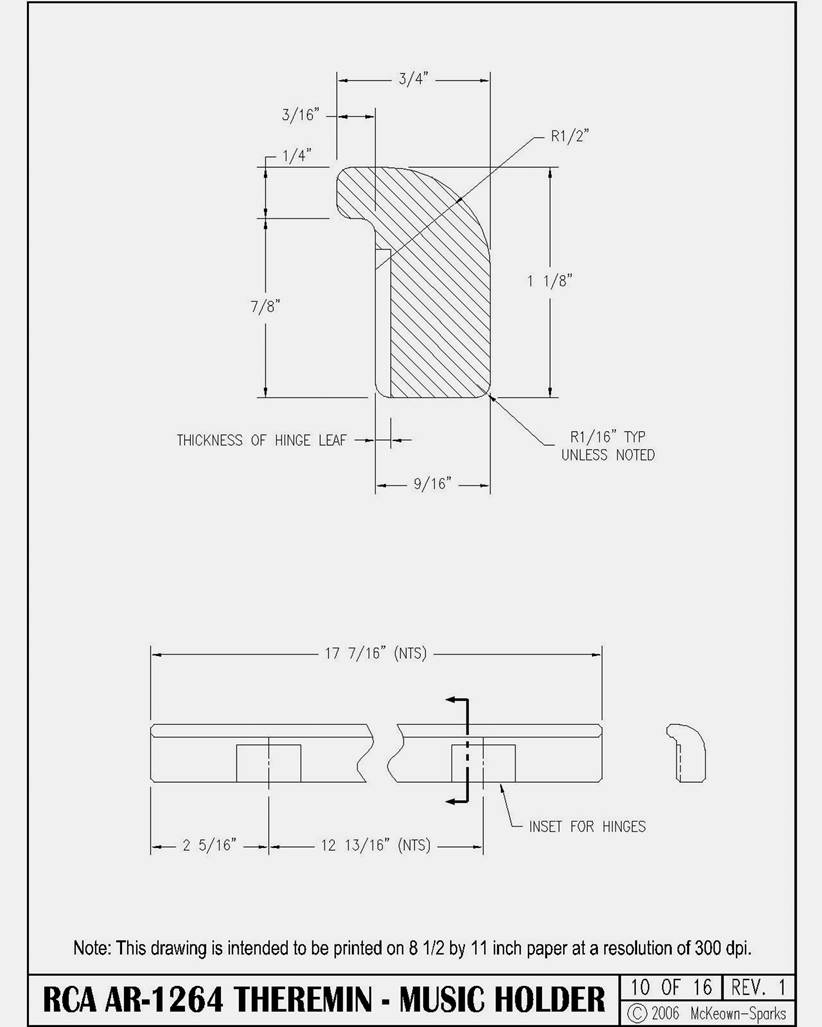

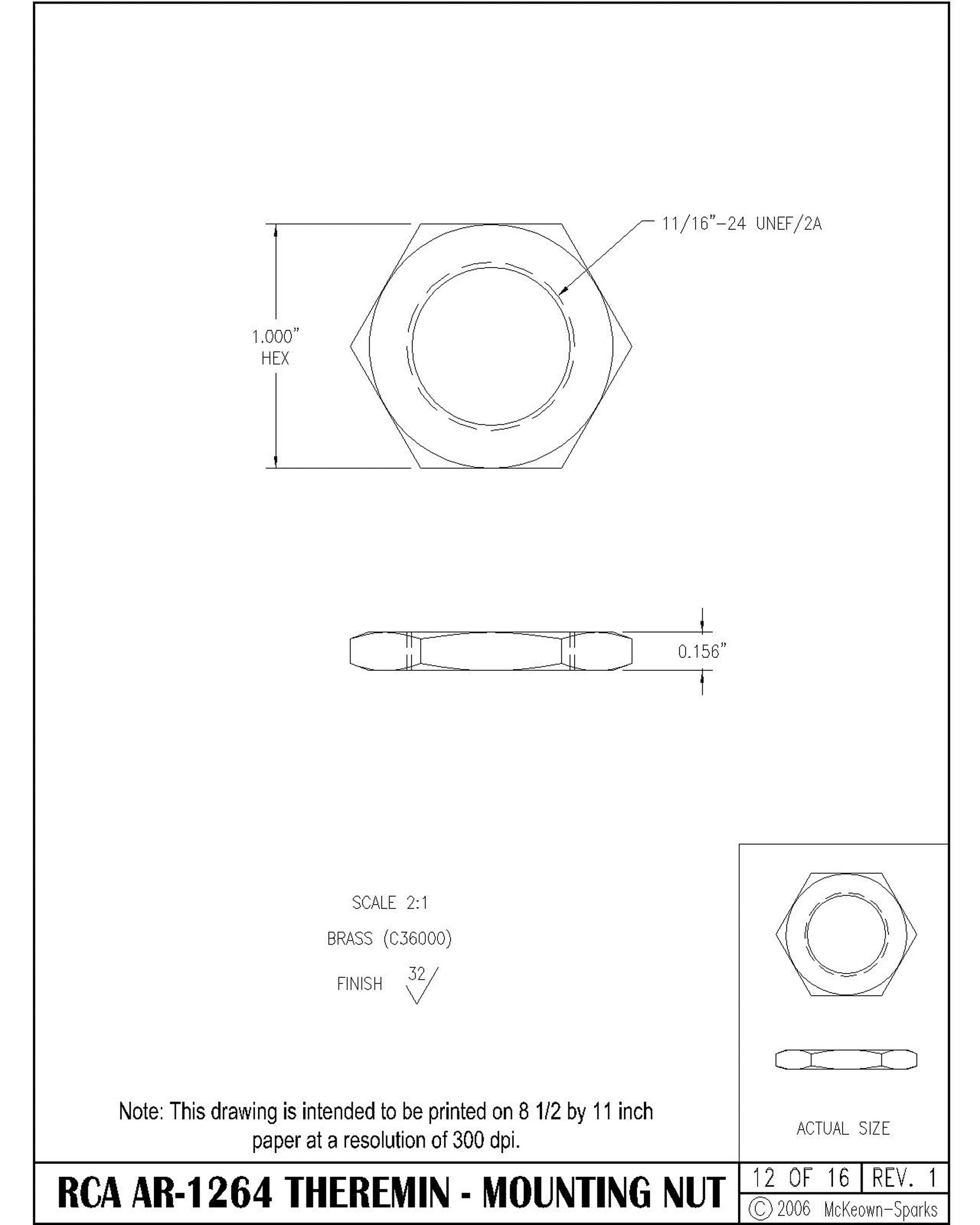

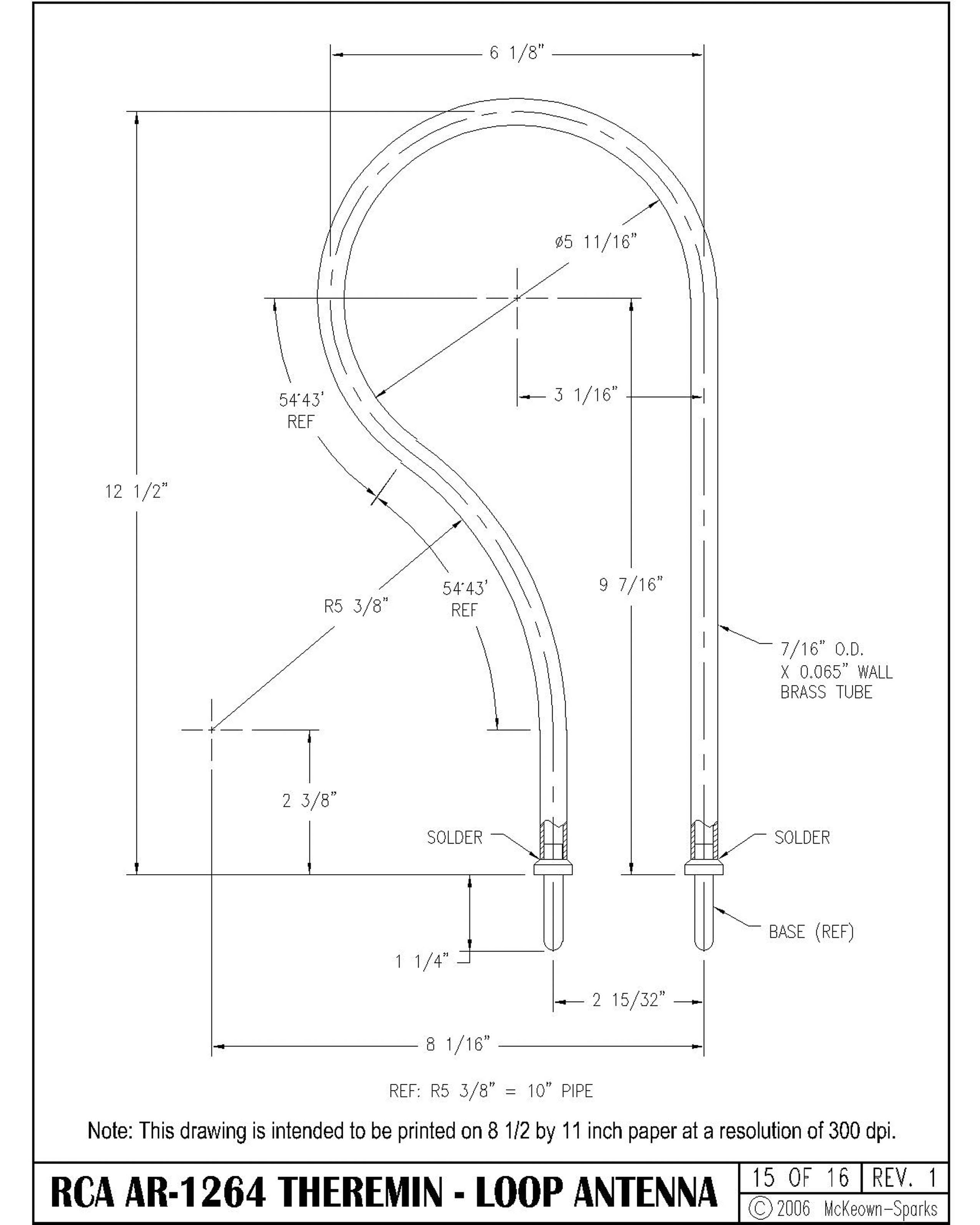

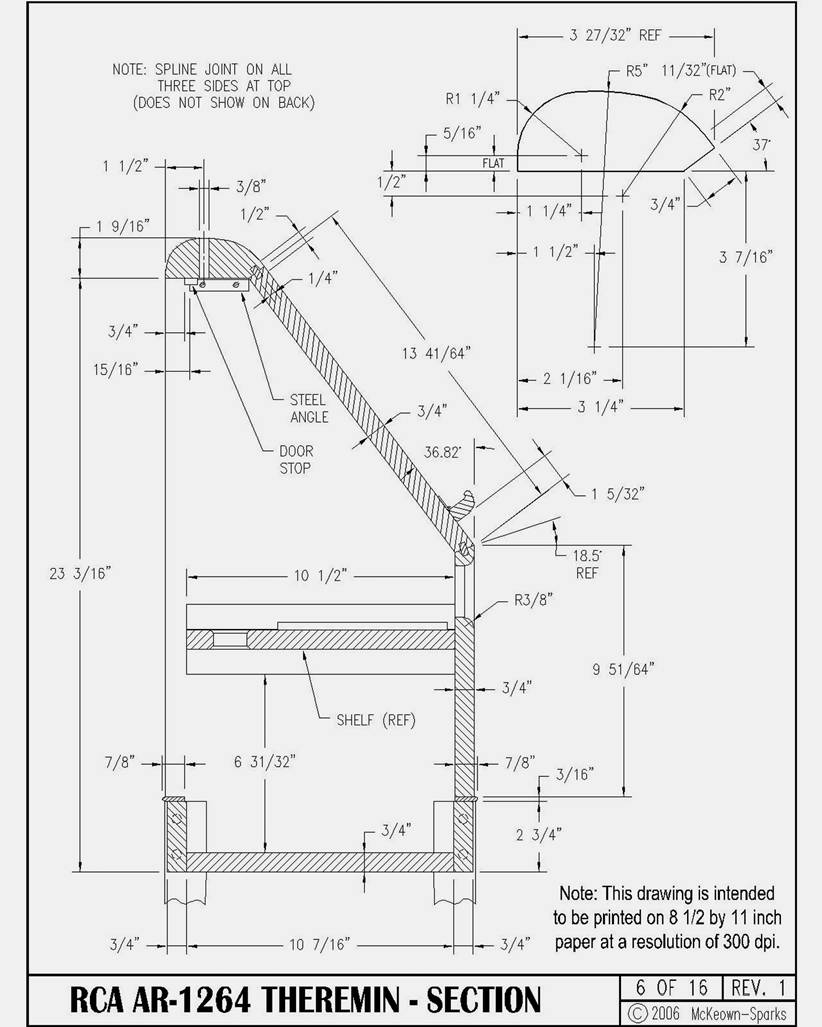

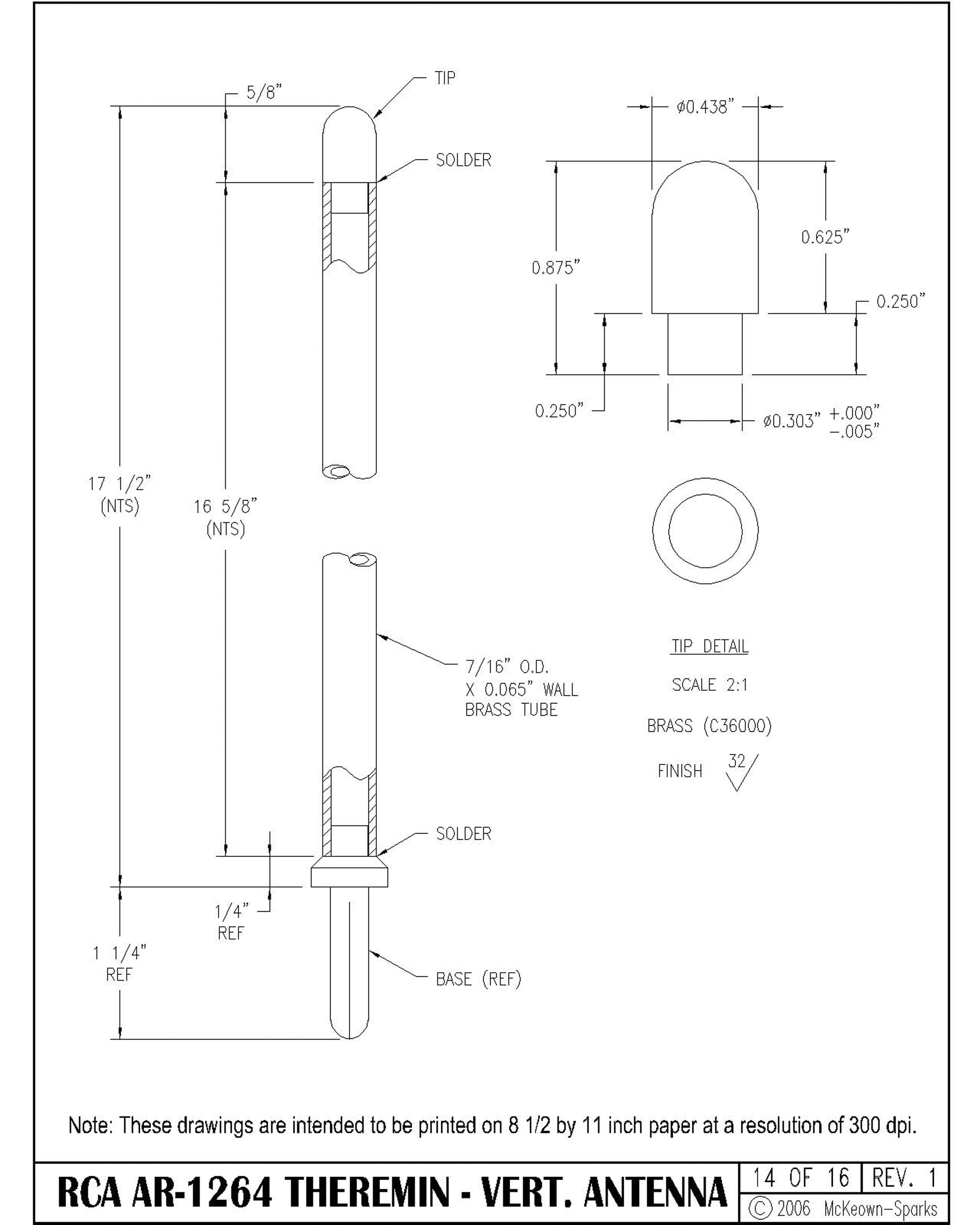

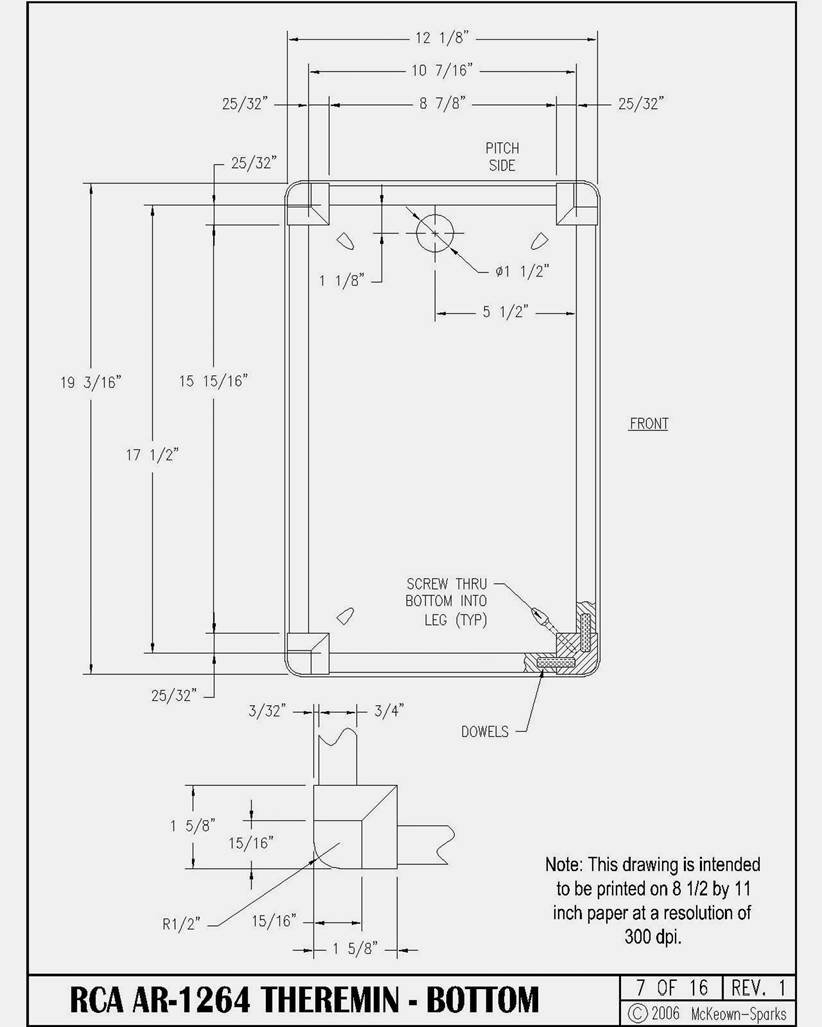

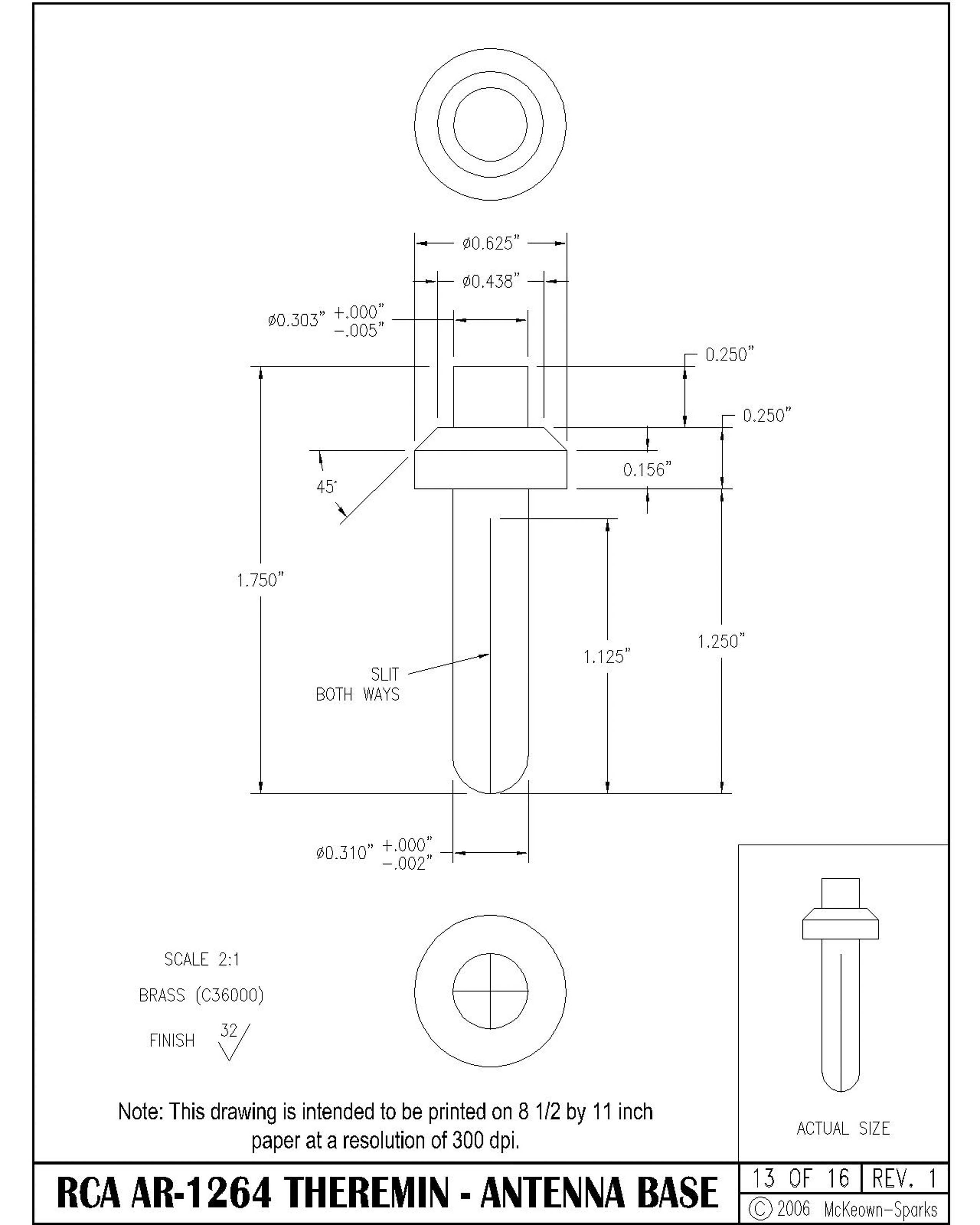

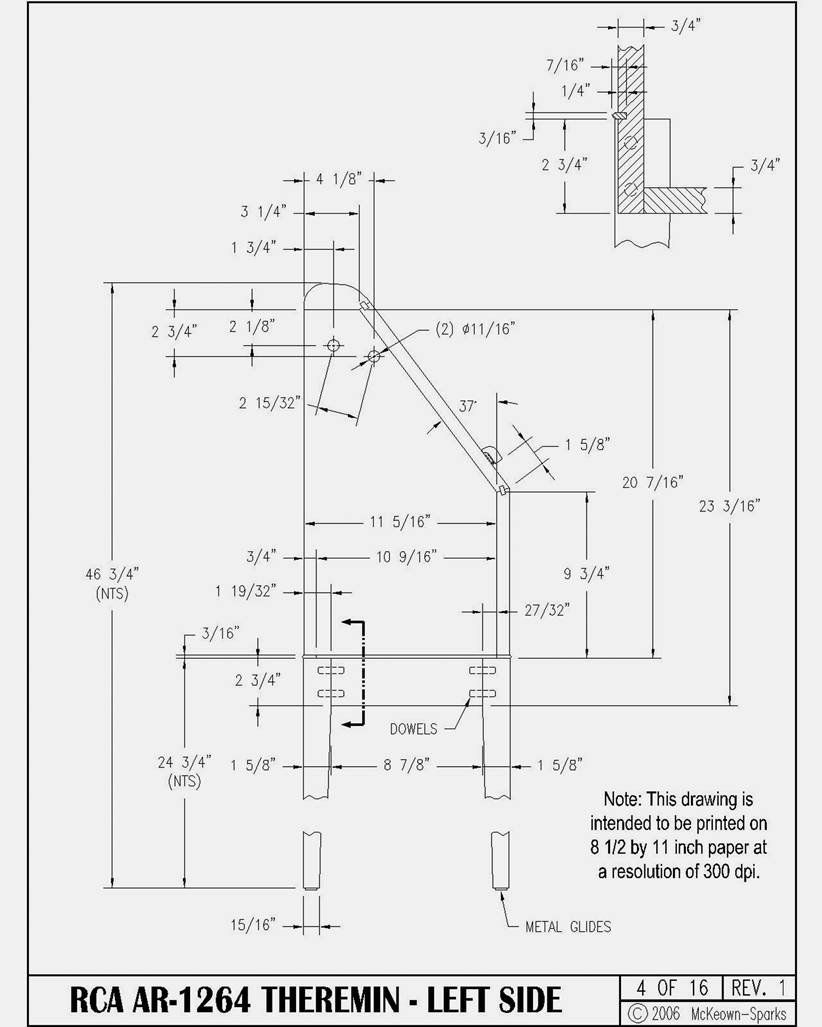

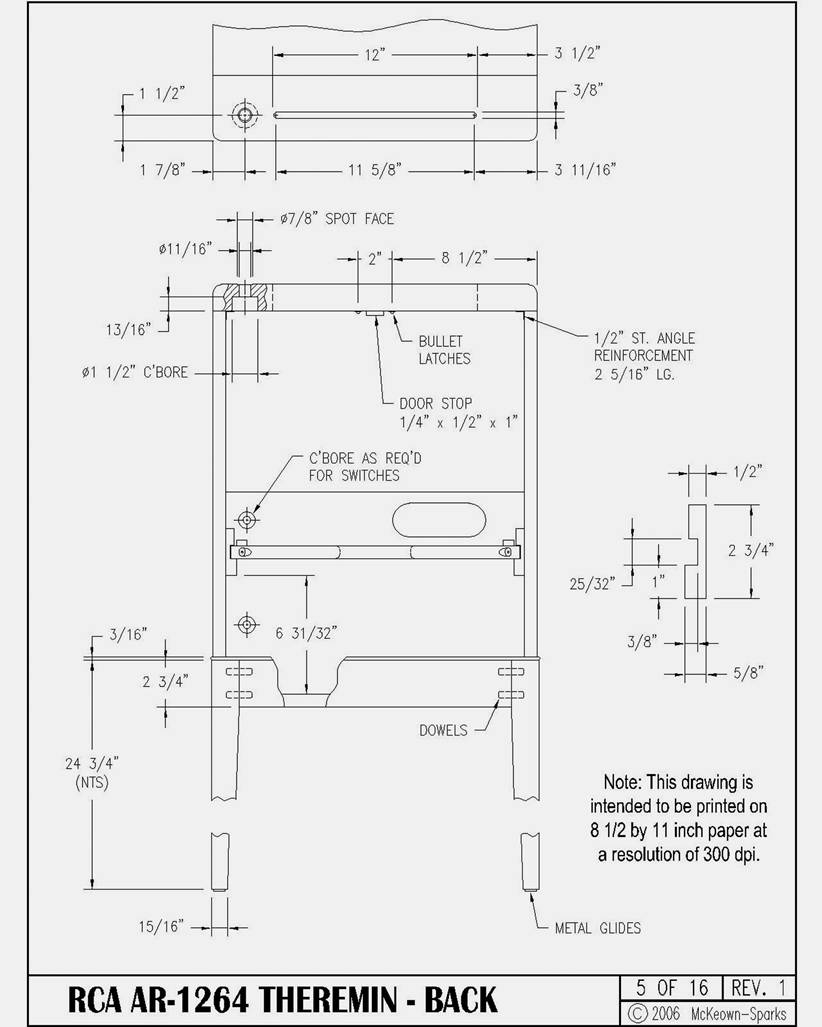

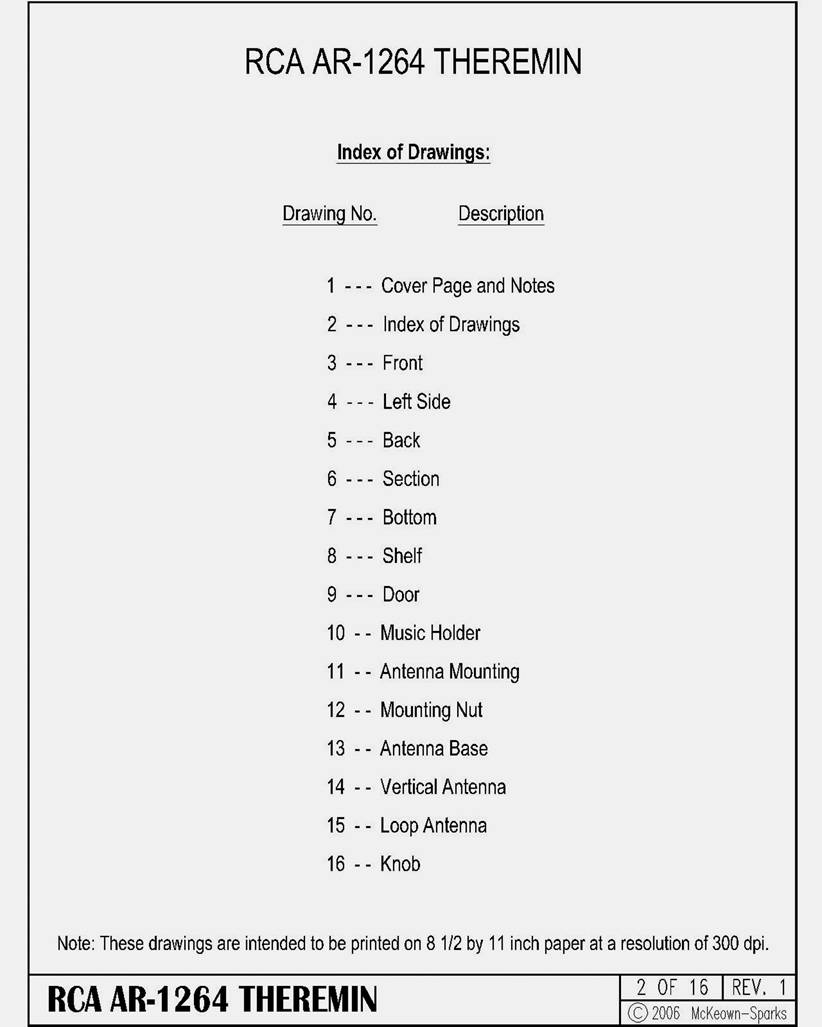

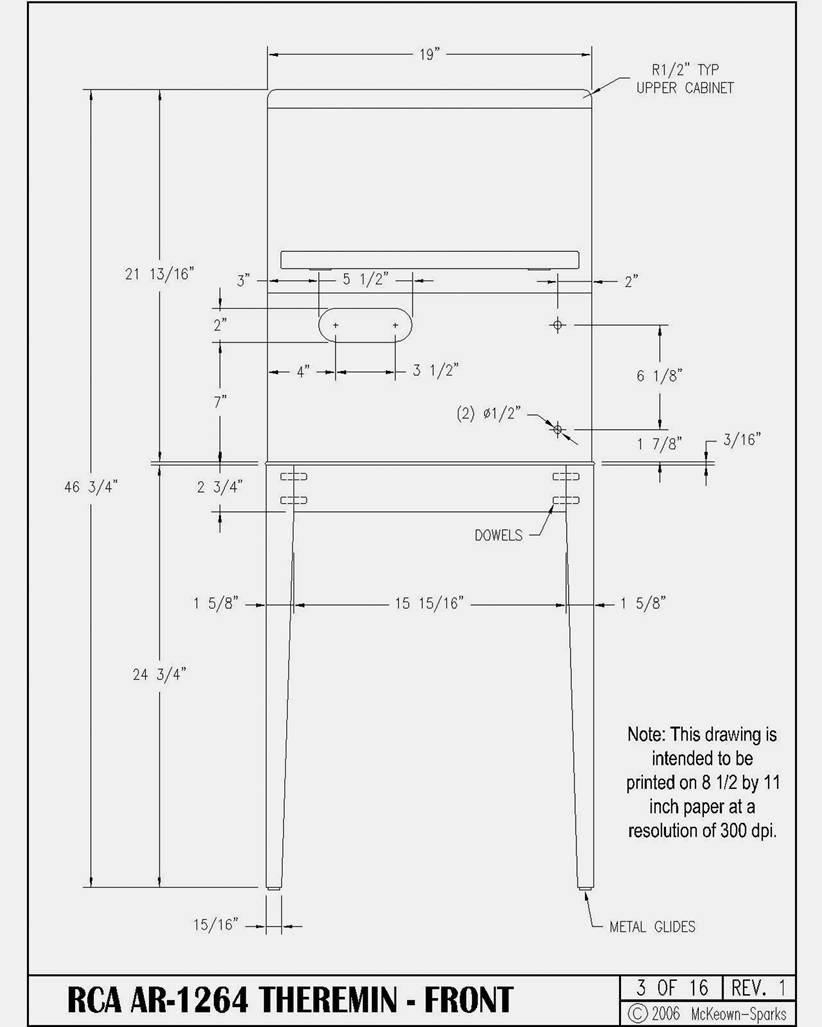

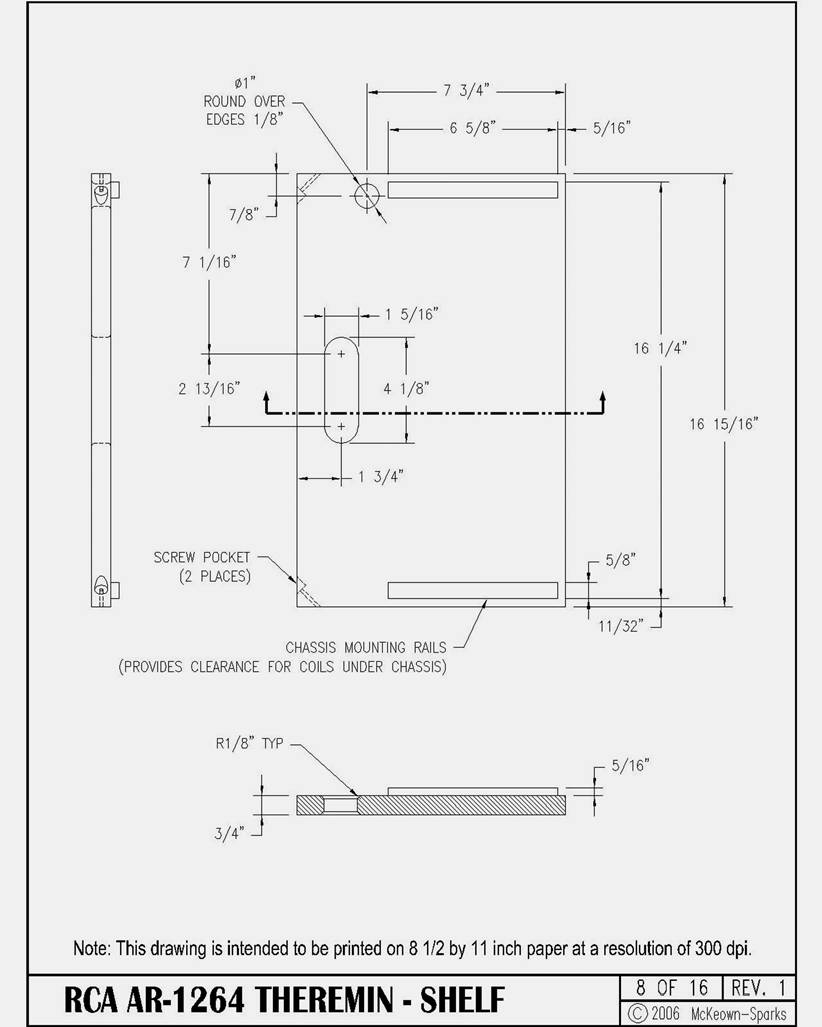

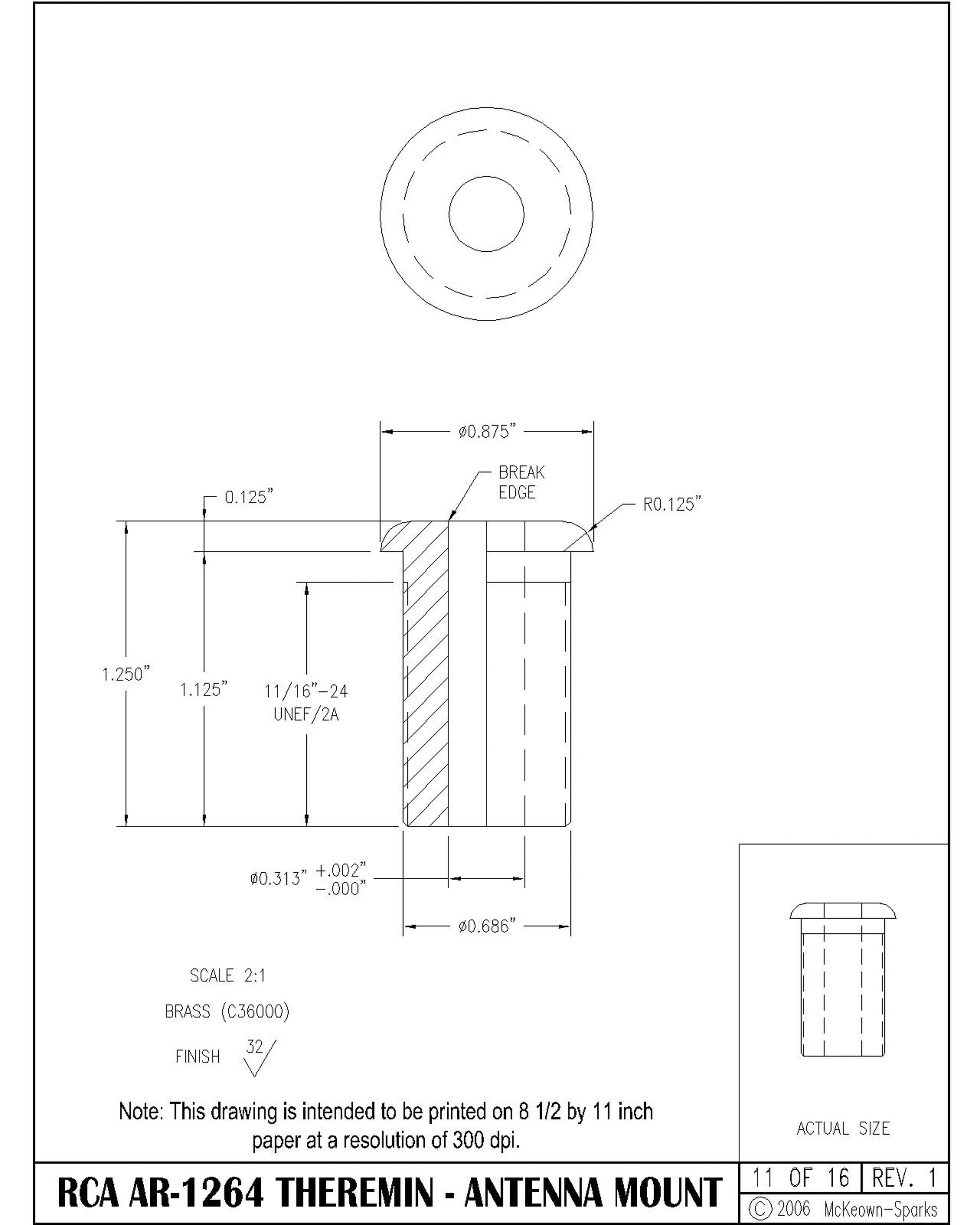

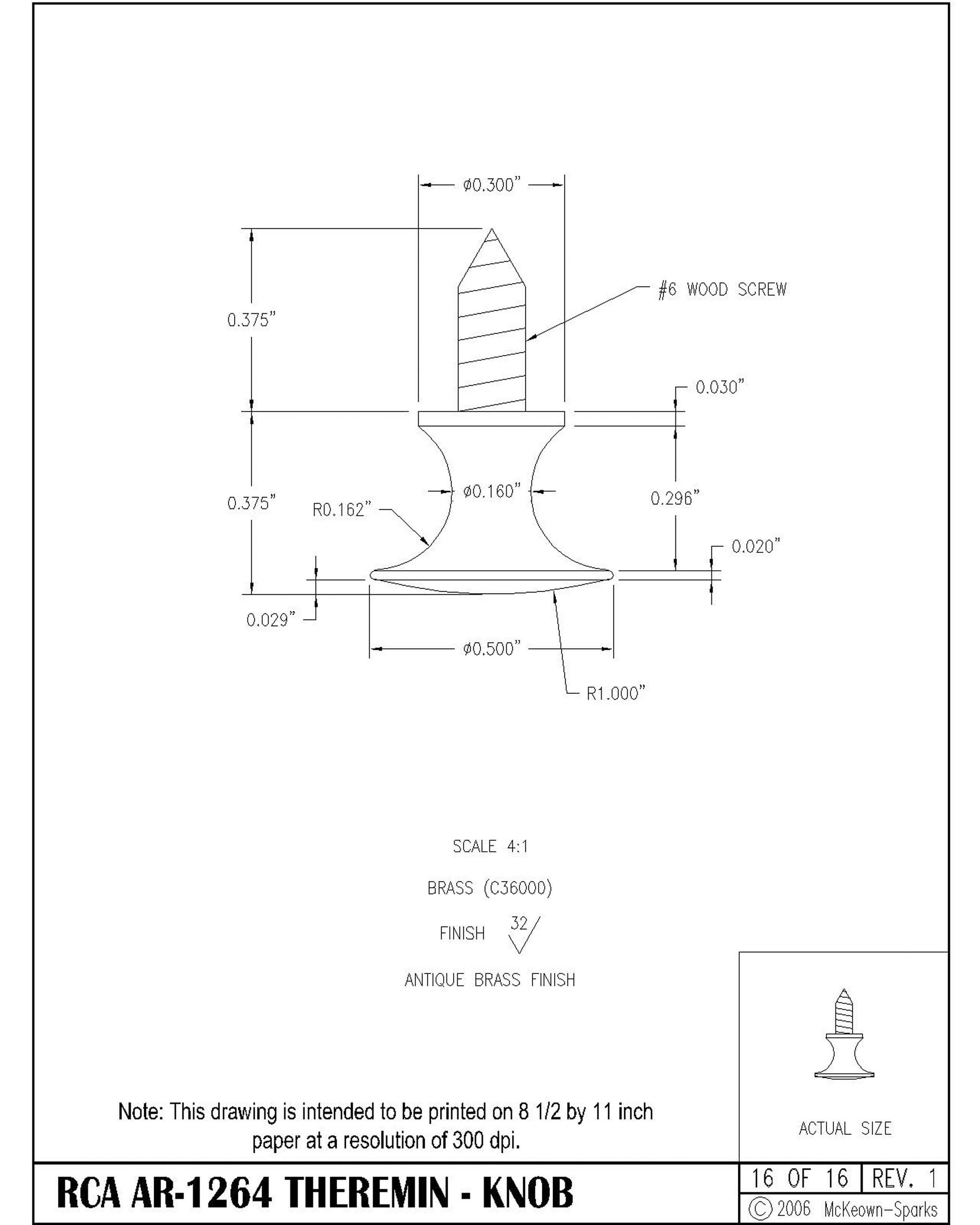

Os 16 desenhos abaixo são colocados a fim de dar toda a informação possivel para a duplicação de novos theremins semelhantes aos originais. As Figuras 3 - 6 demonstram a partes principais. V. poderá baixar os 16 desenhos que estão em resolução de 300 dpi e imprimi-la em folha de oficio padrão 8 X 11 polegadas.
Pelo fato de ter construído uma réplica do Theremin RCA a partir do nada e também restaurado um modelo original do Theremin RCA, consegui em primeira mão o conhecimento necessário para construir muitos outros mais. Estas também são as intenções do autor de Theremin LP. Espero que esta informação inspire a construção de centenas de Theremins e gabinetes. Qualquer pergunta sobre o artigo, por favor, contacte-me em: mmckeown@hughes.net.
http://www.thereminworld.com/article.asp?id=27

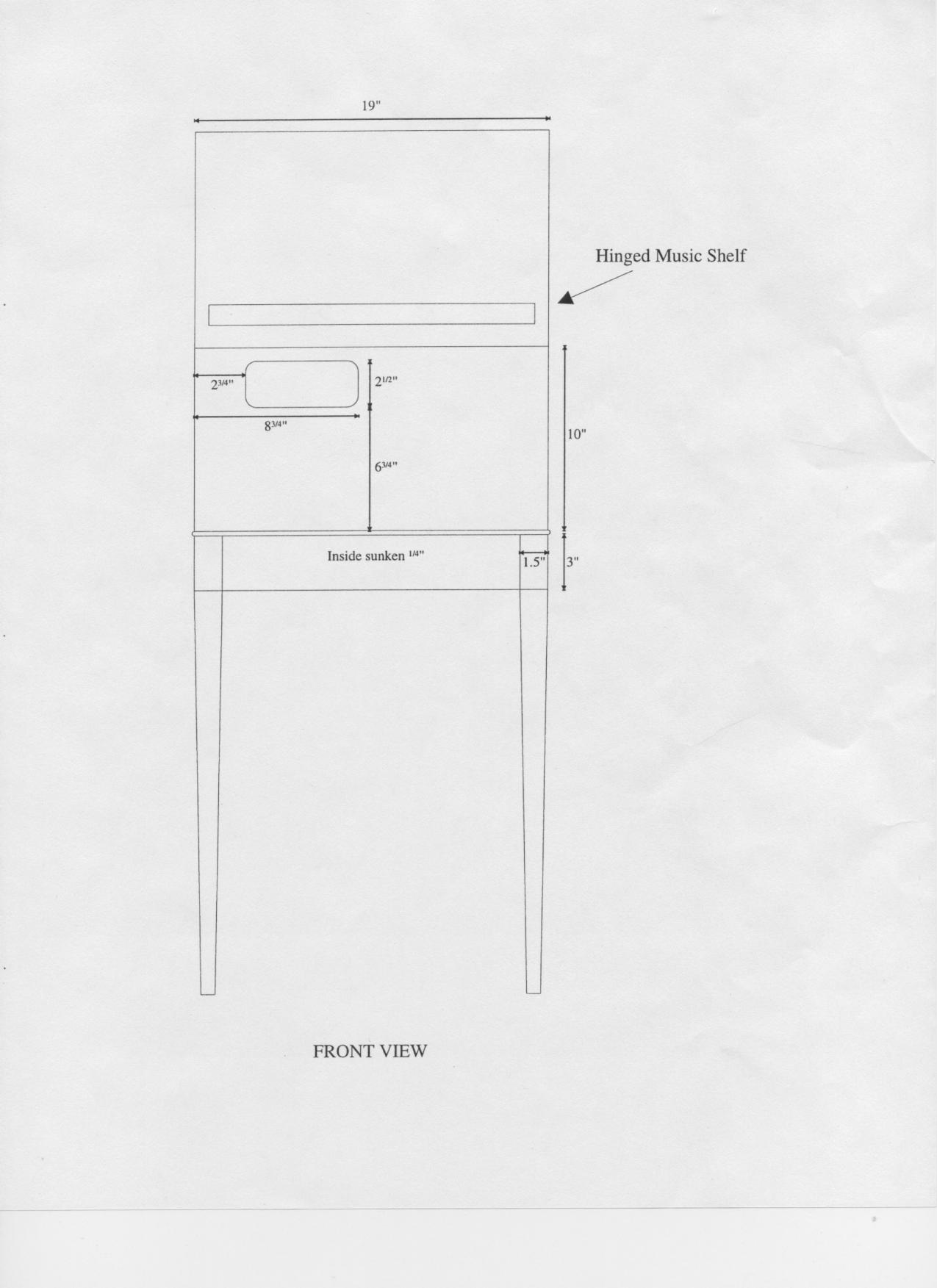

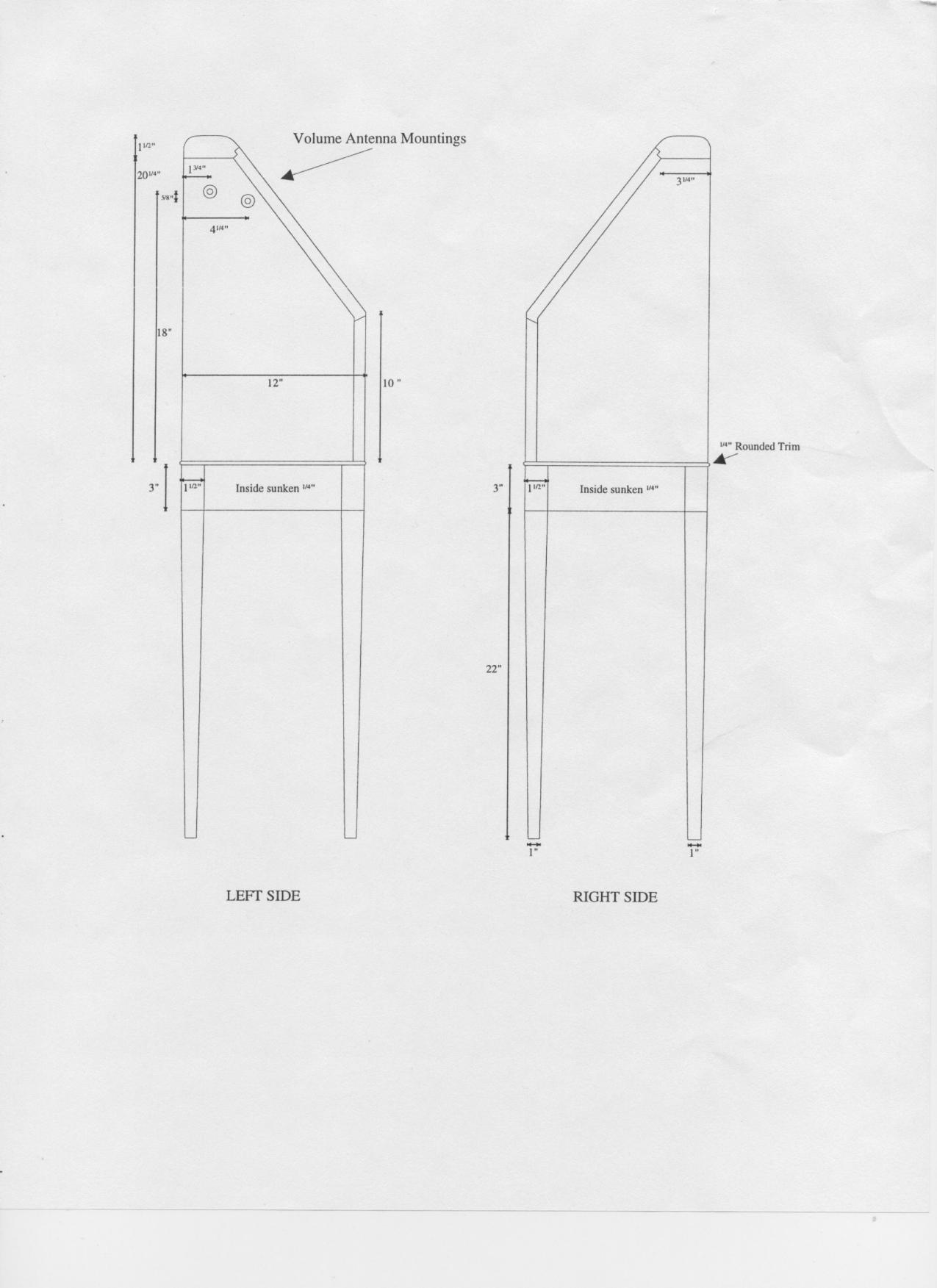

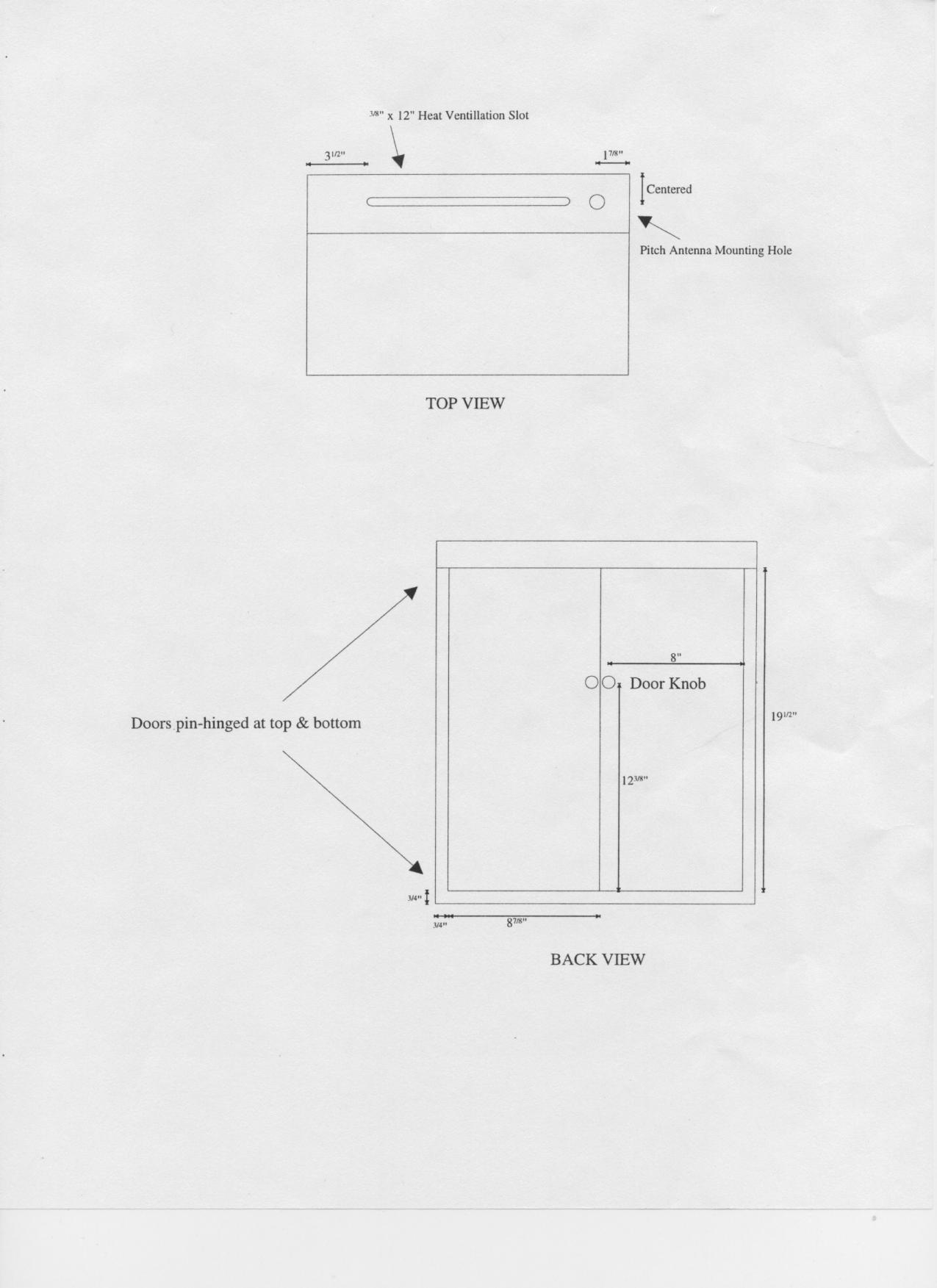

Detalhes dimensionais sugeridos ao gabinete.
