RCA Radiola 60

O circuito de theremin empregava as mais recentes inovações desemvolvidas nos laboratórios da RCA.

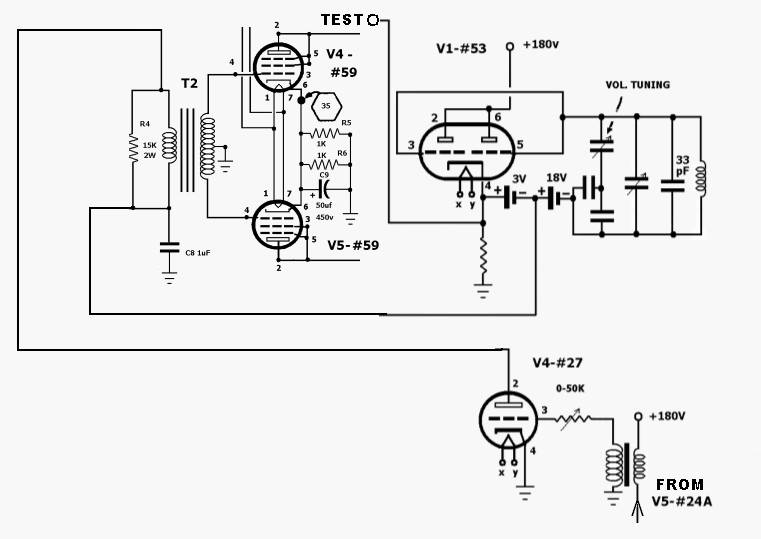

O circuito de potência foi um exemplar único desenvolvido para Clara Rockmore. Foi construído em 1932 e reparado em 1977 por Robert Moog para as ultimas gravações do LP de Clara no mesmo ano.

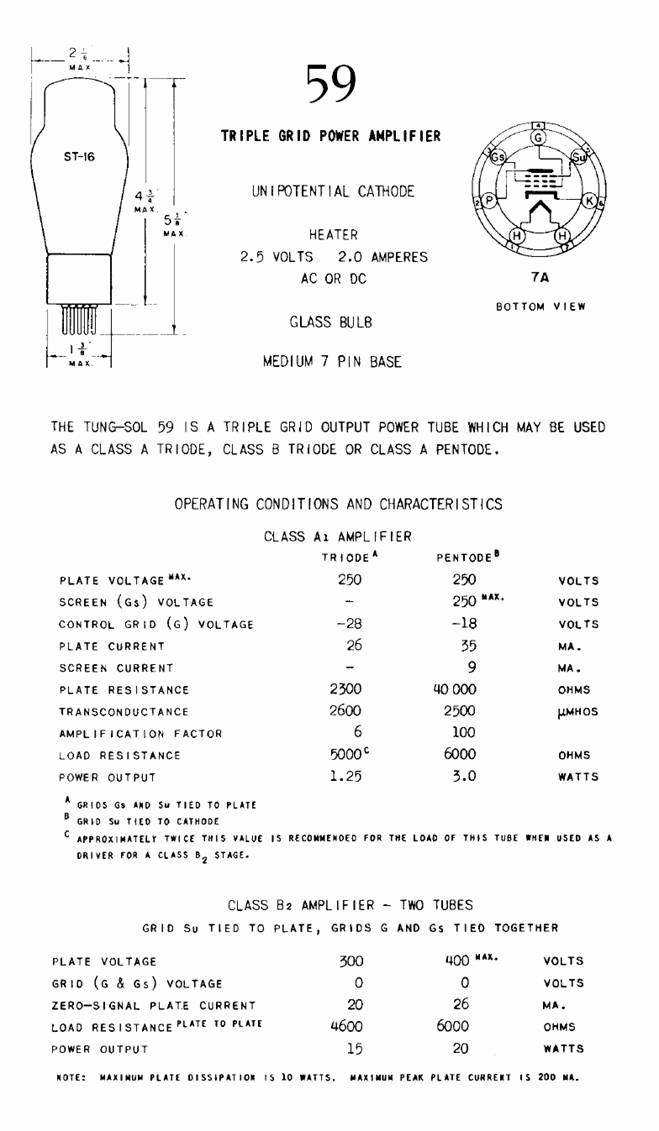

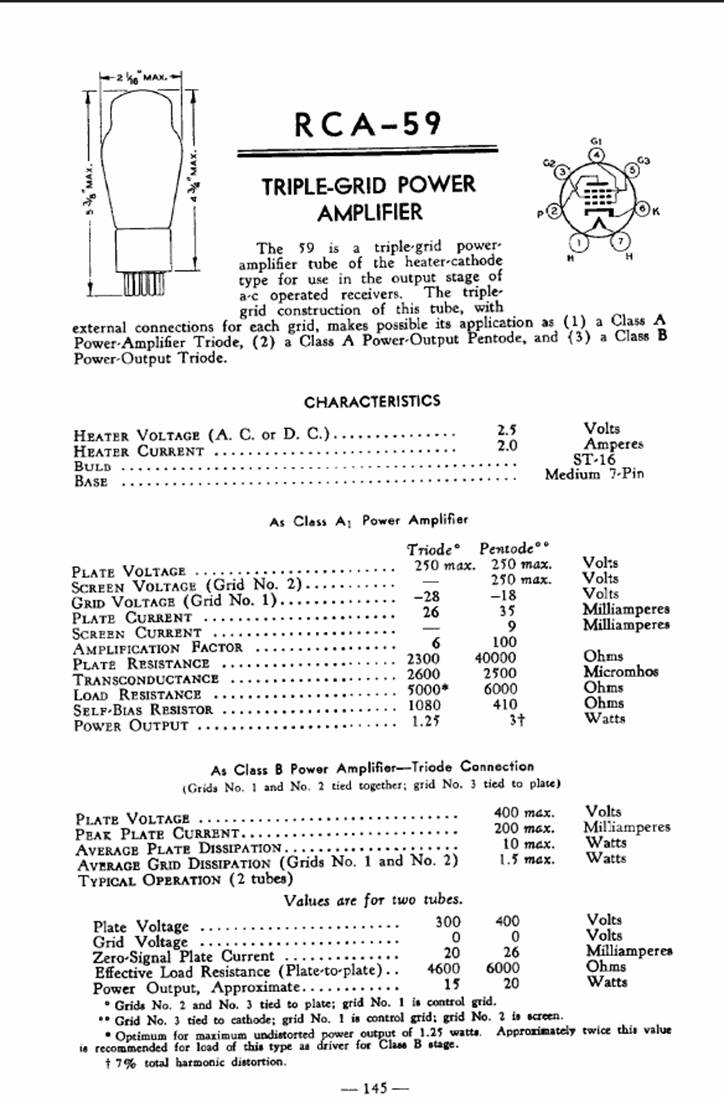

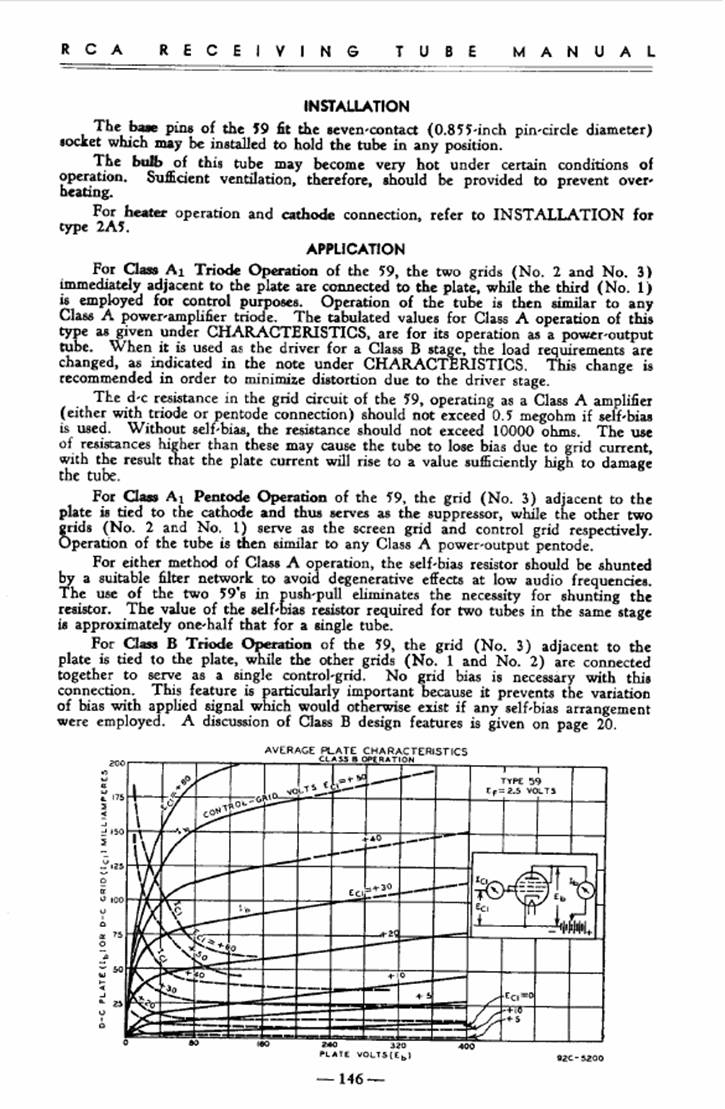

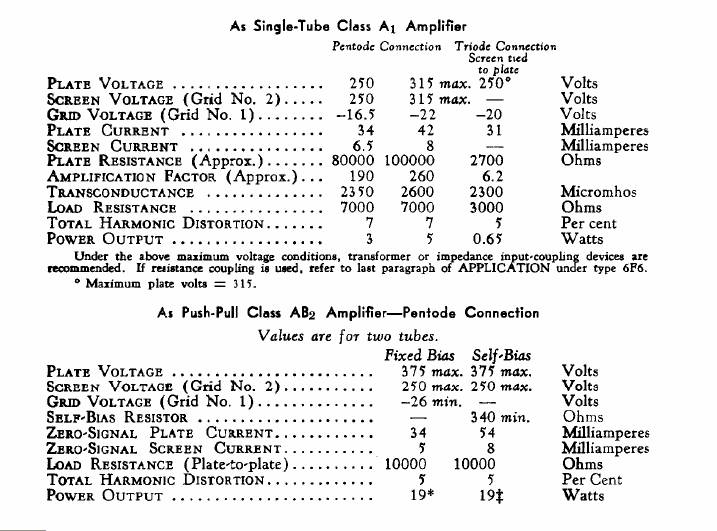

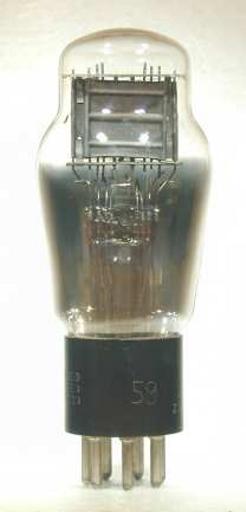

A válvula 59 é capaz de dar 20W de saída em categoria “B”, e a título de comparação colocamos dados do manual da RCA de 1933 RC11 com o circuito proposto para a válvula em questão.

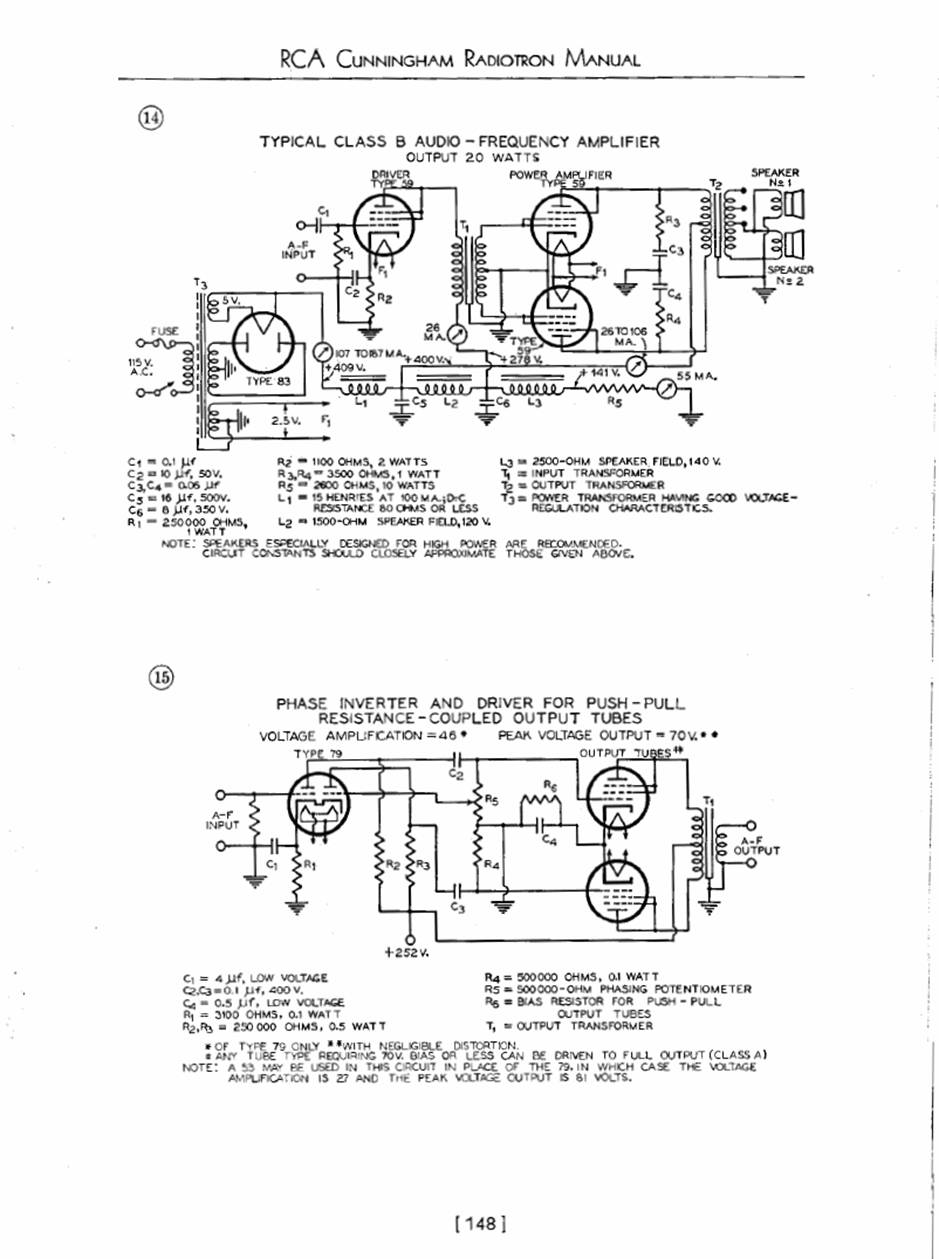

TYPICAL CLASS B AUDIO-FREQUENCY AMPLIFIER
OUTPUT 20 WATTS
C1 = 0.1μf. C2 = 0.25μf. C3 = 1.0μf. C4 = 8.0μf.(LOW VOLTAGE) C5 = 0.06μf. C6 = 16μf.(ELECTROLYTIC) C7 = 8μf.(ELECTROLYTIC) R1 = 250000 OHMS(VOL.CONTROL) R2 = 7000 OHMS R3 = 100000 OHMS R4 = 25000 OHMS R5 = 250000 OHMS R6 = 1100 OHMS R7 = 25000 OHMS R8 = 3500 OHMS R9 = 3200 OHMS(10 WATT)
T1 = INPUT TRANSFORMER; PRIMARY TO 1/2 SECONDARY = 3:1 PRIMARY INDUCTANCE = 12H. AT 26MA. T2 = OUTPUT TRANSFORMER; 6000 OHMS PLATE-TO-PLATE T3 = POWER TRANSFORMER; SHOULD HAVE GOOD VOLTAGE REGULATION CHARACTERISTICS L1 = 15 HENRIES AT 100 MA; 80 OHMS D-C RESISTANCE, OR LESS L2 = 1500 OHM SPEAKER FIELD, 115 VOLTS L2 = 2500 OHM SPEAKER FIELD, 125 VOLTS
NOTE:SPEAKERS ESPECIALLY DESIGNED FOR HIGH POWER ARE RECOMMENDED.CIRCUIT CONSTANTS SHOULD CLOSELY APPROXIMATE THOSE GIVEN ABOVE FOR SATISFACTORY RESULTS.
<Taken from RC11 Tube Manual>

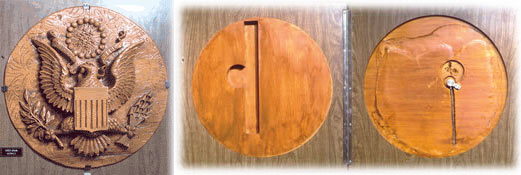

Em 1946 o embaixador americano na USSR era Averell Harriman. Os Russians pregaram-le uma peça. Enviaram crianças de uma escola Soviética para presentear o embaixador com um emblema de 65cm de diâmetro onde se havia esculpido o símbolo da águia Norte Americano. O embaixador Harriman pendurou-o em seu gabinete. Em 1952, uma observação detalhada revelou que a imagem possuía um sistema de espionagem. Isto significa que por seis anos o embaixador na Uni-ao Soviética foi espionado. Em 20 de maio de 1960, o embaixador Henry Cabot Lodge, Jr. Apresentou a imagem nas Nações Unidas.

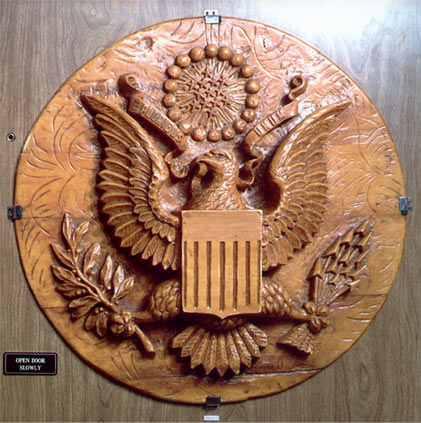

A foto acima é uma copia exata da original feita em molde. Está em exibição na
NSA. National Cryptologic Museum

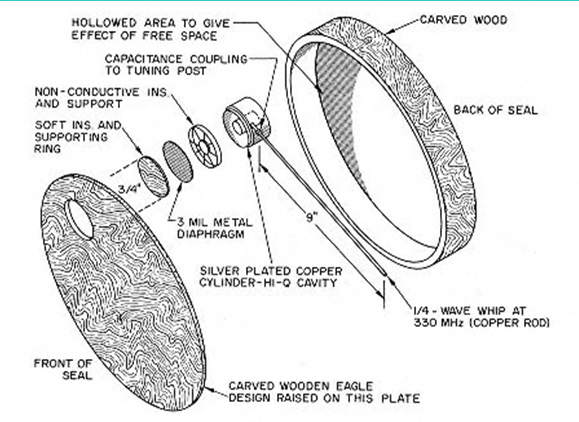

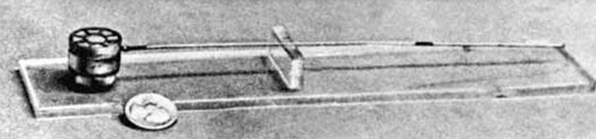

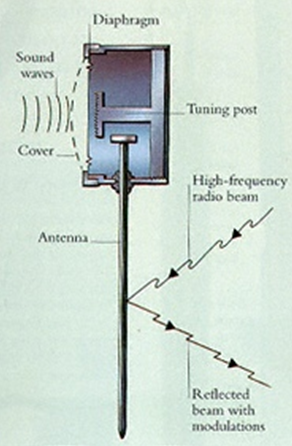

O equipamento era bem engenhoso. Qualquer som no recinto fazia vibrar uma mola. Nas imediações do prédio as vibrações da mola eram retransformadas em som.

O microfone escondido em seu interior era do tipo passivo e era apena ativado quando os espias o quisessem. Eles enviavam ondas de radio a partir de um carro estacionado no exterior da embaixada e detetavam ad mudanças no diafragma do microfone através da sua cavidade de ressonância. Ao desligarem as ondas de radio tornava-se virtualmente impossível descobrir o microfone escondido. Desta forma os soviéticos “participaram” por seis anos das conversações secretas americanas.

From The Ralph D. Thomas PI Vintage Collection
THOMAS INVESTIGATIE PUBLICATIONS, INC.
