e) Objetivas de Zenit de primeira geração
|
Após o nascimento da Zenit, sua permanência no mercado e futuro desenvolvimento, seriam baseados na oferta da variedade de ópticas disponíveis para a câmara. No primeiro estagio, aproveitaram-se ópticas disponíveis e já existentes para a linha Zorki e Kiev, sendo oferecidas nesta primeira etapa (1952-1954) apenas a normal Industar 22, e as teles Jupiter 9 e Jupiter 11. Numa primeira extensão, (1956-1958) sentiu-se a necessidade de uma grande angular e outras teles, Foram assim lançadas: a Mir 1 – primeira óptica concebida especialmente para a Zenit.- Esta óptica é uma derivação inconteste da Flektogon de Carl Zeiss Jena lançada à mesma época; a Tair 3, derivada das Snipers de FED produzidas durante a II Grande Guerra e as super teles de espelho MTO 1000 e MTO 500 desenvolvidas por Maksutov em 1944. A Zenit caía como uma luva sobre elas. Em 1957 terminava-se a fase de protótipo e iniciava-se a produção de ua nova reflex profissional evoluída da Zenit – era a Start – com prisma, tela e dorso cambiáveis. Uma nova normal de classe era necessária. Assim nasceu a Hélios 44 com diafragma automático, A Helios 44 para câmara Start tinha inspiração óptica na Biotar de Carl Zeiss Jena e sua mecânica era derivada da Jos. Schneider Kreuznach Xenon produzida para a câmara suíça Alpa. Imediatamente foi anexada ao arsenal da Zenit, tornando-se a mais conhecida e admirada objetiva normal entre muitas marcas, superando até seus modelos inspiradores. A feira de Bruxelas se aproximava (1958) e um grande esforço foi realizado para demonstrar o poderio industrial da URSS nestes equipamentos de precisão. Para esta feira foi decidido demonstrar a câmara mais avançada do mundo - a Kometa - que reunia todas as vantagens das Leicas M todas as vantagens das Contax IIa e IIIa e mais ainda, tal como exposição automática do negativo para todas as ópticas de sua coleção. , Entre elas a Helios 40, uma versão avantajada da Helios 44 porém com 1,5 de abertura e 85mm de focal, logo aproveitada para a Zenit, assim como a Tair 11 2.8 de 133mm desta mesma Kometa. –a Industar 26 – mais tarde Industar 61- das câmaras FED - a Industar 24 das câmaras Moskva- e a Vega-1 filha das Planares foram também produzidas para demonstração e posteriormente produzidas em maior ou menor escala. Interessante notar que o desenho Vega-Planar foi pela primeira vez usado em camaras de 35mm (Zenit) pois as mesmas eram aplicadas usualmente apenas em 6x6 e formatos maiores. Aproveitou-se o desenho da Industar 29 2.8 /80mm originalmente desenvolvido para a câmara Leningrad de primeira geração e posteriormente na Saliut tipo Hasselblad, - Foram também apresentadas a Jupiter 6 herdeira da famosa Sonnar 180 desenvolvida especialmente para as Olimpíadas de Berlin 1936.- A Telemar 22 oriundas das antigas Tele-Tessar para cãmaras de fole e a Jupiter 21 derivada da Jupiter 11, agora porém com 200mm. Logo adiante descrevemos cada um destes tipos. Com o histórico do desenvolvimento de cada uma delas. |
e-1) As normais:

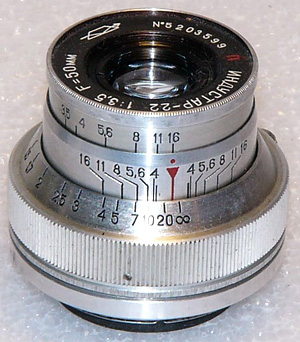

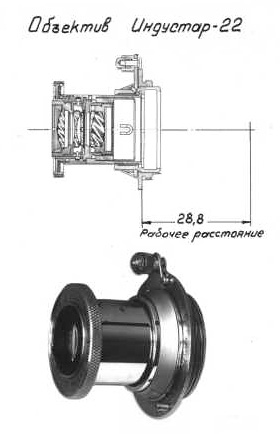

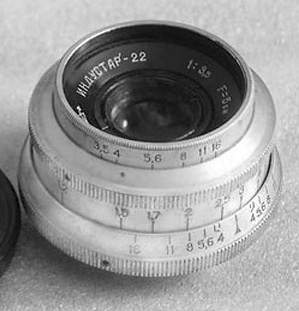

"Industar-22", 3,5/50, 1948-?, KMZ, KOMZ
|
|
Iniciou sua produção com destino para as câmaras de telêmetro tipo “Zorki” e para ampliadores com o sufixo U ou U-1,. Foi o primeiro tipo de objetiva utilizada nas Zenit. Era produzida em diversas variantes construtivas inclusive em modelo análogo ao Leitz Elmar (3,5/5 cm). Ao final de 1950 foi substitudo pela Industar 50 que vem a ser o mesmo cálculo optimizado tornando-o de melhor qualidade, definição e recorte. Sua distância focal é de 52 mm (51,39 mm), a abertura relativa 1:3,5, e o ângulo visual de 46 °. Sua construção se baseia no sistema (lentes / grupos) 4/3, os limites da escala dos diafragmas 1:3,5 - 1:16, o limite próximo de focalização é de - 1,25 m para câmaras de telêmetro (Zorki) e de 0,65 m para as câmaras de espelho (Zenit). A resolução (centro / borda): é da ordem de - 32/22 linhas / mm, o coeficiente em:transmissão Luminosa é de 0,80. Dados de produção e fonte de dados
www.zenitcamera.com/ http://www.photohistory.ru/Main.html
|

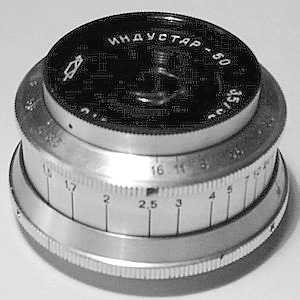

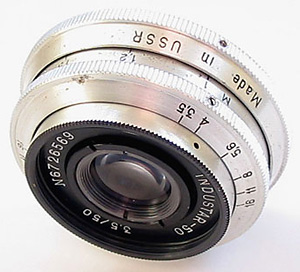

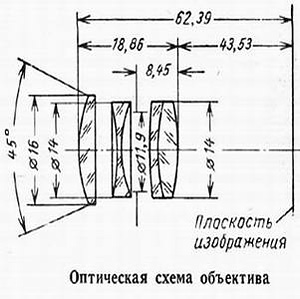

"Industar-50", 3,5/50, KMZ
|
|
Esta era a objetiva básica das câmaras fotográficas de los tipos Zorki, Zenit,e Kristall que substituiu a Indiustar 22. Anastigmático de quatro elementos baseado nos "Tessar" . Montagem em rosca, Um simples anel difere as versões de telemetro das de espelho. Possui diafragma íris interno. Possui alta resolução e elevada correção nas aberrações cromáticas. Foi desenvolvida para uso geral , incluindo seviços a cores e reproduções. Foi também produzido para ampliadores sua distancia focal é de 52 mm (52,48 mm), - A abertura relativa 1:3,5. Ângulo de campo 45 °, Projetada para quadro: 24x36 mm. Cálculo lentes / grupos 4/3, lâminas do - 7. Escala de diafragmas: 1:3,5 - 1:16, distancia mais próxima - 1 m para variante de telêmetro, - 0,65 mpara as de espêlho. Resolução (centro / borda): 38/22, coeficiente de transmissibilidade 0,80. Ano de elaboração 1950. Cálculo: КМЗ, M.D.Maltsev. Construção: КМЗ, no Dados de produção e fonte de dados
www.zenitcamera.com/ http://www.photohistory.ru/Main.html
|

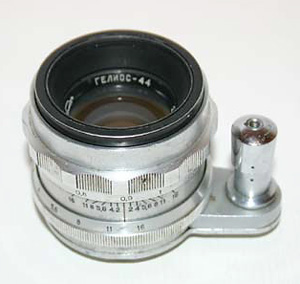

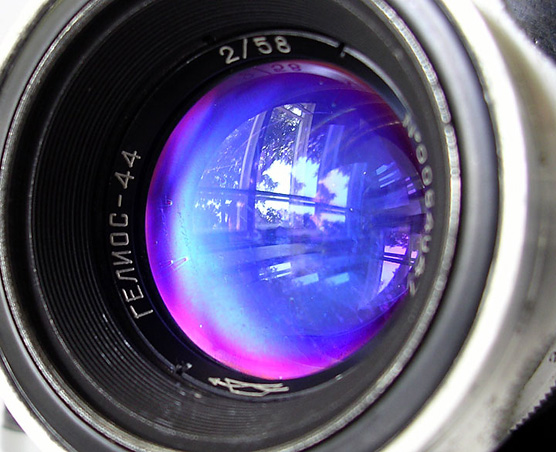

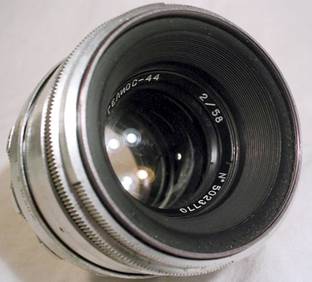

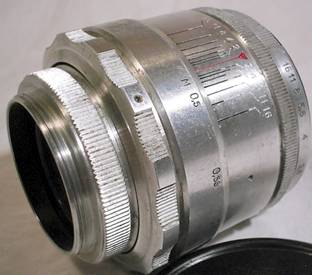

"Helios-44", 2/58, KMZ, MMZ, Valdai factory "Jupiter"
|

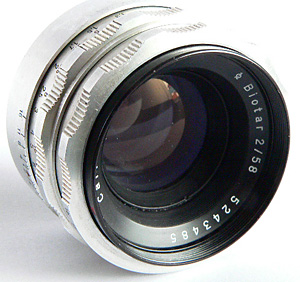

Biotar de Carl Zeiss Jena
|

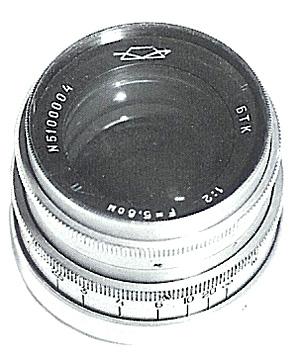

Objetiva de alta abertura para câmaras de espêlho de pequeno formato. Anastigmatico de seis elementos. Superfícies muilti recobertas. A pequena profundidade de foco auxilia a focalização da câmara. Foi criada com base na objetiva Biotar 2/58 (Carl Zeiss Jena), Inicialmente chamava-se "БТК" - " БиоТар Красногорский ". “Biotar Krasnogorsk” . Foi a objetiva mais fabricada no mundo para uma câmara de espêlho. Foram produzidas em diversas variantes Ao final dos anos 1980 a produção das versões de rosca foi transferida de Krasnogorsk para a fábrica Valdai "Júpiter" e para en БелОМО sendo então reconhecidas pelas nomenclatiras MC Hélios -44-5 MC Hélios -44-6, MC Hélios -44-7, Quando a demanda de Zenit aumentou drasticamente, a partir de 1966 também foram produzidas na Bielorrusia pela БелОМО. Distância focal de 58 mm (58,60 mm), Abertura relativa 1:2, ângilo de campo: 40°28 ', dimensões do quadro 24x36 el mm. Cálculo lentes / grupos: 6/4. Registro de montagem: Baioneta Start - 42 mm, Hélios -44 – de rosca 39mm- 45,2 mm, Hélios -44 e Hélios -44-x - 45,5 mm (aquí se entende por "x" – o índice numérico: "2", "3", "4", "5", "6", "7"), Hélios -44X-x - 45,5 mm (aquí se entende por "X" Grande as letras "M" ou "K").. Escala de diafragmas: 1:2-1:22, depoois 1:2-1:16. Laminas do diafragma - 13 (Start); 8; 6 - nas últimas séries (Helios -44X-4,-5,-6,-7). Resolução (0.10 el / 20 mm) 2): 46/33/26 linhas / mm. Cobertura (coating): unilaminar, químico; multilaminar (MC). Início de projeto/produção 1950 años. Cálculo: ГОИ: D.S.Volosov. Construção: КМЗ, P.A.Lapin (Hélios-44î-4, Hélios-44K-4) Acabamento ОКР: Hélios -44-î - 1972; Hélios-44î-4 - 1981. Dados de produção e fonte de dados
www.zenitcamera.com/ http://www.photohistory.ru/Main.html
Nestas fotos vemos a Câmara Alpa Com Scheider Xenon 1,9 50mm

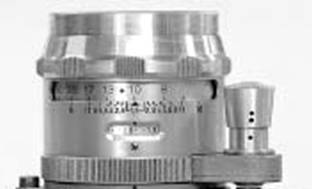

Nesta comparação vemos a influência da mecânica da objetiva Xenon na contrucao das Hélios 44 para a “Start”
|
|

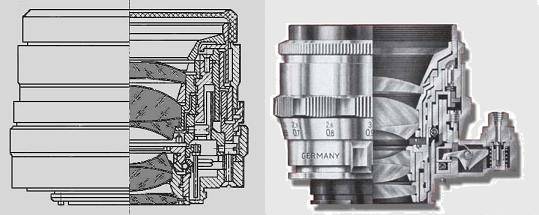

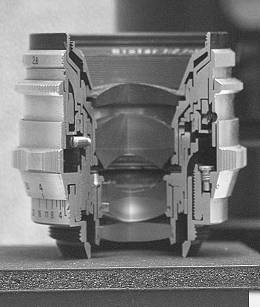

À esquerda diagrama em corte Helios 44: Fonte KMZ ru À dierita diagrama em corte Biotar Exakta: Fonte Taunusreiter de
Características das Hélios 44 Fonte KMZ ru Разрешающая способность (0мм/10 мм/20 мм) 3): 46/33/26 линий/мм
(Resolução esperada)
Гелиос-44
-- 35/14 линий/мм
Coeficiente de transparência
Correção Geométrica
Fórmula de cromaticidade
Соединения: Montagem nas câmaras
Гелиос-44 (Старт)
– байонетное baioneta Rosca para acessórios
Гелиос-44 (Старт)
-- СпM40,5x0,5
Acessorios
externos
Dimensões
длина
объектива без крышек:
Гелиос-44 (Старт)
-- 58 мм
Maior
diâmetro
de
encaixe Peso:
Гелиос-44 (Старт)
-- 0,23 кг
|
|

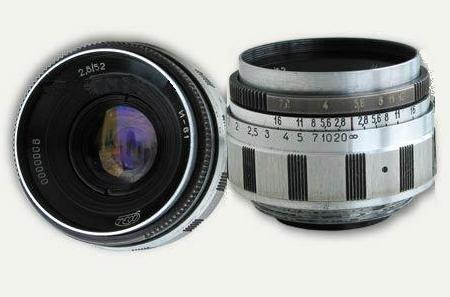

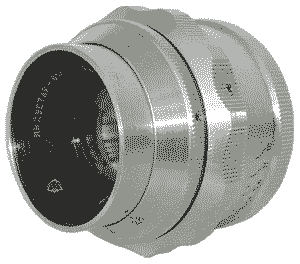

Industar-61", 2,8/55, 2,8/50, FED, KMZ, LZOS
|
Anastigmatico de quatro lentes de luminosidade média destinado uso como objetiva normal. Diafragma íris interno. Variante para câmaras tipo reflex com diafragma automático, exceto para objetivas de rosca. A objetiva Industar 61 Z 2,8/50 com rosca M42x1/45,5, foi produzida pela Krasnogorsk com baioneta "K" (Industar 61 K) 2,8/52, e também a variante – com montagem para a câmara fotográfica ZENIT - 7. Além da КМZ foi também produzido por Lytkarino fábrica de vidro óptico (ЛЗОС):
Distancia focal de 50 mm (52,42 mm), abertura relativa 1:2,8, ângulo de campo 46°, dimensão do quadro 24x36 mm. elementos / grupos 4/3. limites da escala dos diafragmas - 1:2,8-1:16. Capacidade de resolução (centro / borda): 45/28 linhas/mm, coeficiente de transparência 0,85%. Fórmula cromatismo: 11-0-1,5. Ano de elaboração: não há dados. Cálculo: ГОИ: G.Sljusarev, V.Sokolova. produção КМЗ: serie pequena. Anos de la produção КМЗ: 1971. |
Industar 61, 2.8/52para câmaras telemétricas (M39x1/28,8), Industar 61L/Z, 2.8/50 para câmaras de espelho (M42x1/45,5), Pela fabrica de Harkov ФЭД: Industar 61, (I 61) 2.8/52 e Industar 61, L/D 2.8/53, 2.8/53, 2.8/55 para câmaras telemétricas, existem também duas variantes, um modelo fixo para ФЭД-10 e outra cambiável com montagem a baioneta para a ФЭД-11 e "Atlas", todas com obturador central. As objetivas com 50 mm, 52 mm, 53 mm e incluso 55 mm possuem as mesmas características técnicas
Foram também preparadas objetivas "Industar -61A", com elemento frontal asférico artigo em “Técnica óptica [75, p 527] ,todavia sem produção em série |
|

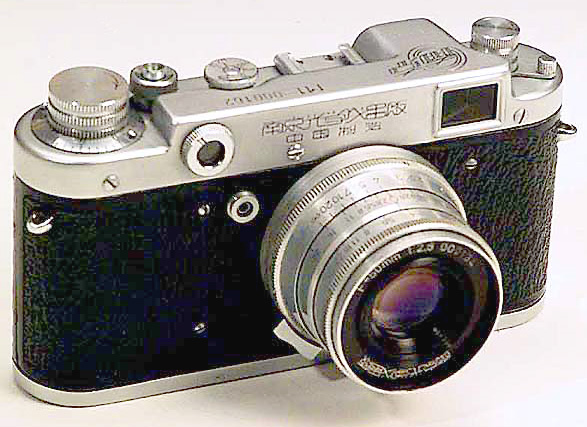

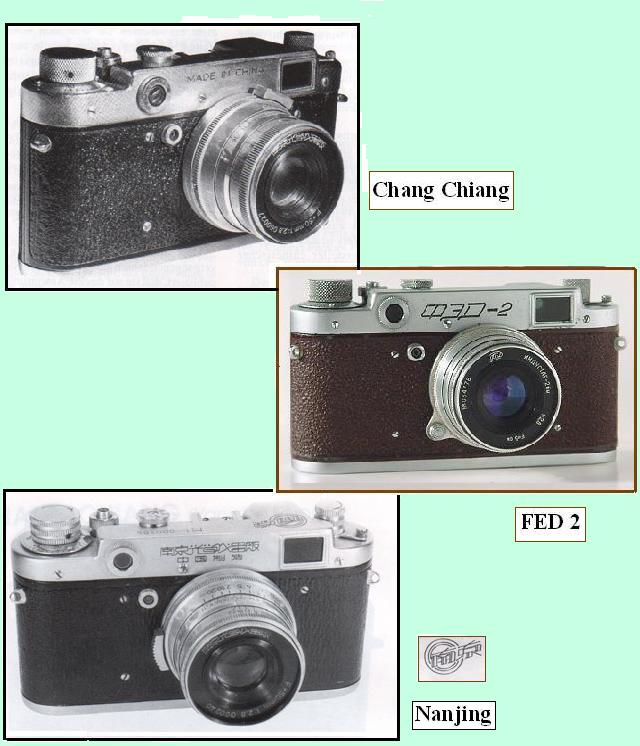

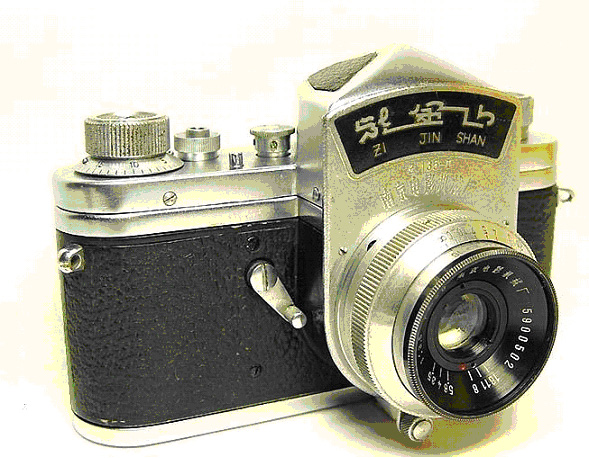

Industar 26 para Zenit A I 26, objetiva padrão das FED e Zaria foi também usada nas versões chinesas Nanjing e Chang Chiang e até nas versões reflex Zi Jin Shan
Nanjing
Chang Chiang
Zi Jin Shan |

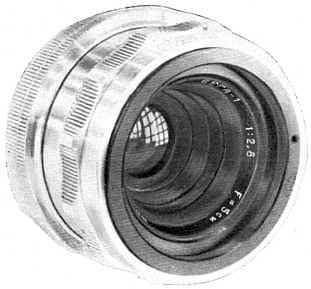

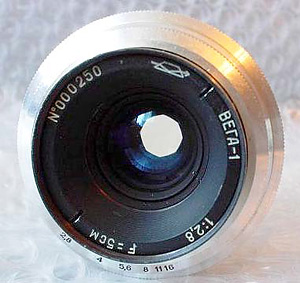

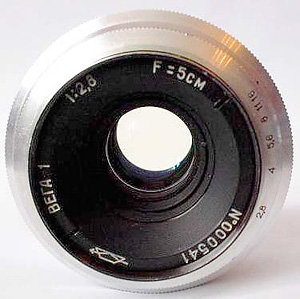

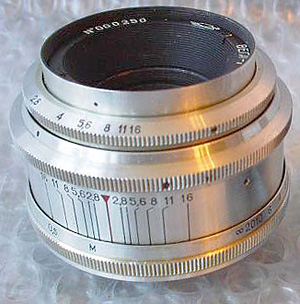

"Vega-1", 2,8/50, KMZ
|
|
Objetiva de grande abertura para objetiva normal. Existem duas variantes de montagem. Para câmaras de telêmetro tipo Zorki e para câmaras de espelho tipo Zenit. Nas variante para Zenit existem com diafragma pré-seletivo.
Em 1960 a objetiva recebeu o Diploma Grau I da exposição do ВДНХ na URSS. Cinco lentes em quatro grupos. Resolução (centro / borda) - 35/20 linhas/mm, ângulo de campo 45 °.
www.zenitcamera.com/
|
