Guia Geral de Exposição 2

Guia Geral de Exposição

Segunda parte.

O que é o EV ?

Rapidamente,

Ev = Tv + Av = Lv + Fv

Ev = exposure-value (Valor Luz)
Tv = time-value (shutter-speed)(velocidades do obturador), onde 0 = 1 segundo, 1 = 1/2 seg, etc.
Av = aperture-value (f-stop)(valores do diafragma), onde 0 = f/1, 1 = f/1.4, etc.
Lv = light-value (brightness)(intensidade luminosa do sujeito), onde 15 = sol direto e 12 = sombra aberta.
Fv = film-value (film speed)(fotoestesia=sensibilidade do filme) , onde 0 = ASA 100, 1 = ASA 200, etc.

Note que quando Fv = 0 (ASA 100), O Ev e o Lv são iguais.

Mais detalhes:

Valores padronizados de Av para os diversos diafragmas:

f/1 --> Av 0
f/1.4 --> Av 1
f/2 --> Av 2
f/2.8 --> Av 3
f/4 --> Av 4
f/5.6 --> Av 5
f/8 --> Av 6
f/11 --> Av 7
f/16 --> Av 8
f/22 --> Av 9

Valores padronizados de Tv para as diversas velocidades de obturador:

1 -->Tv 0
2 --> Tv 1
4 --> Tv 2
8 --> Tv 3
15 --> Tv 4
30 --> Tv 5
60 --> Tv 6
125 --> Tv 7
250 --> Tv 8
500 --> Tv 9

Regra Importante: O valor EV de sua câmara é sempre a SOMA
dos valores Av do diafragma e do Tv das velocidades do obturador.

Memorize as tabelas acima!

Exemplo:

Numa foto com luz fluorescente típica e já conhecida, uso EV 7 com filme de
ASA 100. Mas estou usando filme de ASA 800, logo usarei EV
7+3 = 10. Todavia estou com o filtro corretor FL-DAY que tem um fator 2, isto é, me retira metade da luz ou (-1 EV), isto me dá EV 9.

Colocando a câmara com 1/30 com f/2.8, tenho EV 5 + 3 = 8, eu crio uma sobre exposição de um ponto, que me dá margem para um pequeno erro.

Se a sua câmara já possui EV , as coisas serão mais fáceis. Se o seu
fotômetro lê em EV, ainda mais fácil: Coloque o valor ASA do filme utilizado no fotômetro e leia o valor resultante usando o instrumento como de costume; transfira o valor obtido para o obturador da câmara. Use a velocidade que desejar a abertura do diafragma estará automaticamente posicionada para o valor adequado. Ao mudar a velocidade, o diafragma será por si mesmo compensado, se mantido o mesmo EV.

Finalmente, em 1960 este procedimento denominou-se “APEX System”:

APEX System (Additive Photographic EXposure).

Para quantos queiram aprofundar-se:

www.health.uottawa.ca/biomech/courses/apa4311/apex.pdf

Base Teórico-Matemática :

Tenha-se em conta que:

Av = lg(fstop^2)
Tv = lg(1/shutterSpeed)
Sv = lg(filmSpeed/3.125)
Bv = lg(footCandlesSubject/6.25) (1 footCandle = 10.76 lux)

Isto se baseia na teoria da Energia.

Temos dois dados com que lidar:

1- Energia disponível do ambiente a fotografar. Note-se que quanto mais brilhante o ambiente mais energia disponível existe.(relação direta)

2- Energia necessária para expor o filme. Note-se que quanto mais sensível, menos necessidade tem o filme de Energia para formar a imagem latente (relação inversa)

Assim: Ev = Av + Tv = Sv + Bv

Av---- é o logaritmo na base 2 do diafragma da câmara.

Tv---- é o logaritmo do inverso da velocidade do obturador.

Assim, estes dois (Av e Tv) são fatores de controle de vazão (permissividade) da Energia disponível do ambiente, para que na câmara, entre apenas a Energia necessária, e somente ela atinja o filme. --Note-se que para uma dada sensibilidade do filme, a Energia necessária é sempre uma constante.

Assim o somatório dos valores da permissividade de vazão energética deverá ser igual ao somatório da composição das energias intrínsecas: (para a formação da imagem latente) =(Sv) Que é o logaritmo da sensibilidade do filme na base 3.125 somada a (Bv) Que é o logaritmo da luminosidade do objeto em foot-candles na base 6.25.

Exemplo: Supondo-se que para um valor de exposição previamente estabelecido [=10], em uma cena com intensidade luminosa de 50 foot-candles (pé-vela) (Bv=3), determinamos o valor necessário para a sensibilidade do filme adequado.- No caso, de ISO 400 (Sv=7) (3+7=10). Se nesta mesma cena for necessário uma velocidade de 1/125 (Tv=7), o diafragma a ser usado será f/2.8 (Av=3) (7+3=10) ; se a velocidade for de 1/250 (Tv=8), o diafragma a ser utilizado será necessariamente f/2 (Av=2) (8+2=10).

Estes cálculos serão simplificados com o uso de um fotômetro com dial calculador que determinará com precisão os valores apropriados de diafragma e velocidade necessários.

Câmaras automáticas

Câmaras com exposição por prioridade de abertura (AE), selecionam a abertura necessária para uma velocidade previamente escolhida.

Câmaras com prioridade de velocidades selecionam o tempo correto para um dado diafragma previamente fixado.

Câmaras totalmente automáticas selecionam diafragma e velocidade segundo um ou mais programas internos.

Uso manual

Para determinar o diafragma correto para uma dada sensibilidade ,de filme, luminosidade do objeto e um tempo de exposição, primeiramente coloque o valor da sensibilidade do filme no fotômetro. Em seguida, fotometre o sujeito a ser fotografado e determine o EV, (se disponível no fotômetro). Depois de fazer coincidir os valores do dial com os valores medidos, V. terá os valores corretos de velocidade e diafragmas a serem utilizados.

Outra metodologia passível de uso será através da tabela descrita e minuciosamente detalhada na primeira parte deste artigo, esta tabela foi largamente comprovada em uso prático e científico .

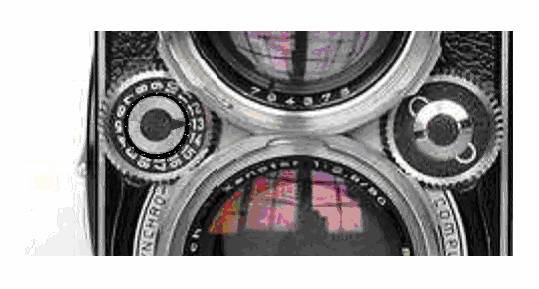

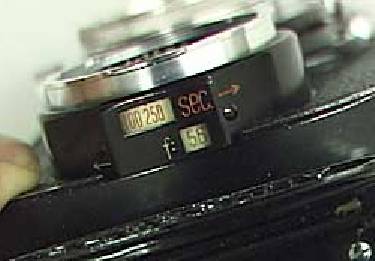

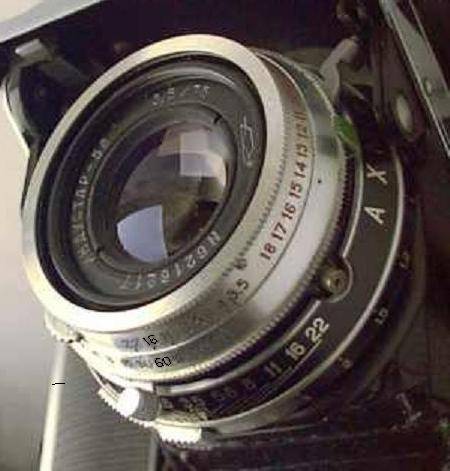

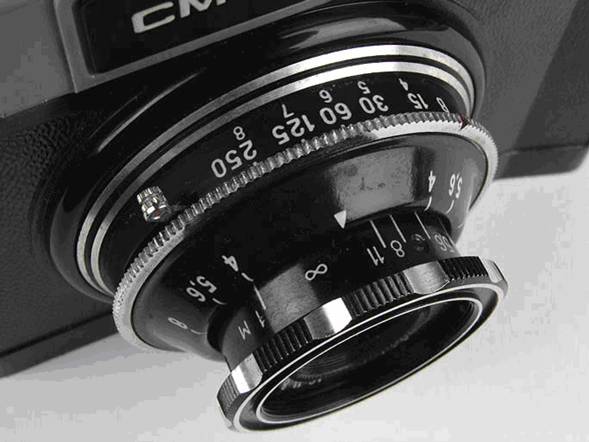

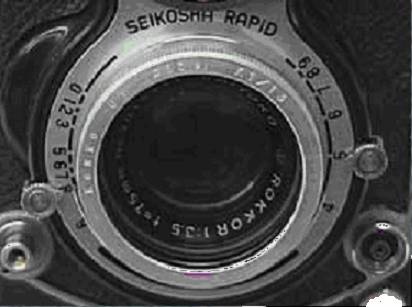

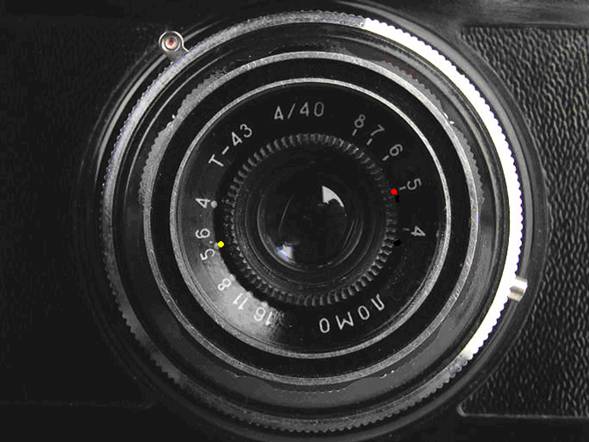

Diversas formas de configuração do EV em diversas câmaras fotográficas mecânicas
