Fotômetro de Extinção Optek

Fotômetro de Extinção “Optek”

Autor: Luiz Paracampo

Fonte: Georgy Abramov

Contribuição: Sun Yum

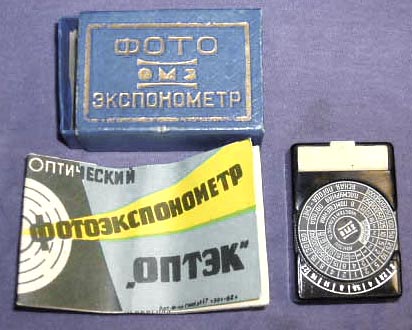

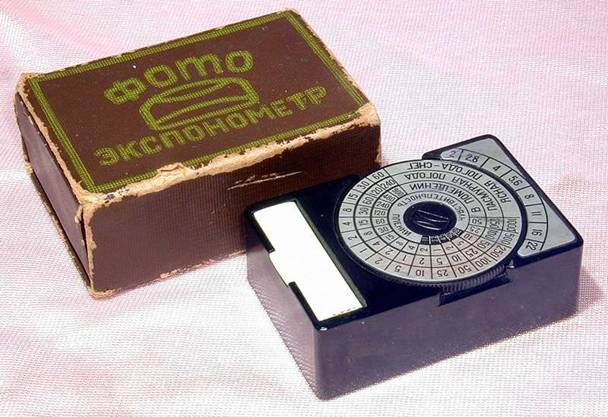

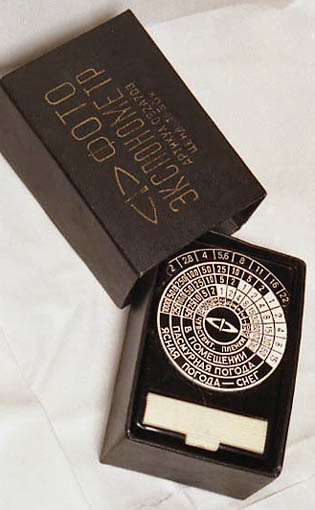

Vista Geral

Introdução:

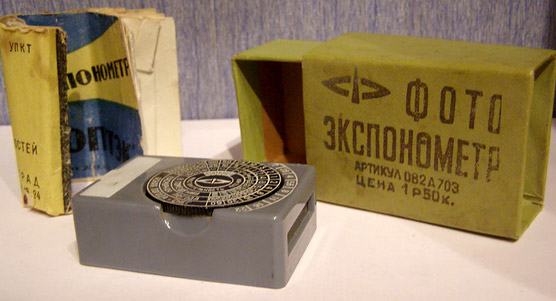

O "Fotômetro de extinção" ОПТЭК" (EXPOSÍMETRO ÓPTICO) OPTicheskii EKspometr foi fabricado originariamente na fábrica Óptico-Mecânica de Leningrado. Mais tarde outras empresas também o produziram (veja pelos logos das fábricas no centro dos aparelhos).

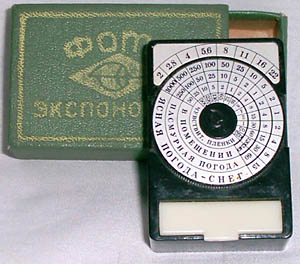

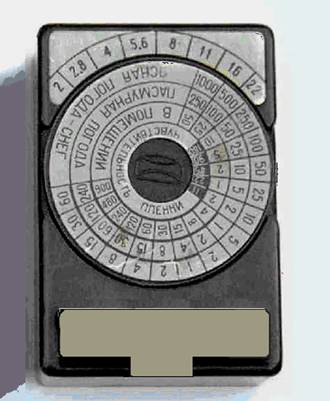

Vista frontal e visualização das escalas

Descrição:

Este pequeno aparelho é resultado de anos de experimentações e conclusões. Foi criado de maneira a ser um produto de simples utilização e com um mínimo e escalas e acima de tudo fiável, porém exige certo conhecimento básico e critério uniforme em sua utilização. A exposição é determinada a olho, através da comparação do brilho dos objetos da cena a serem fotografados. Observam-se os números da escala progressiva transparente do fotômetro (escala óptica de múltiplas densidades), onde cada algarismo possui densidade desigual.

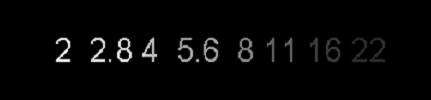

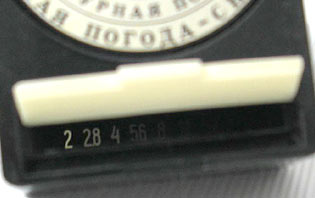

Escala progressiva no fotômetro vista abaixo da portinha.

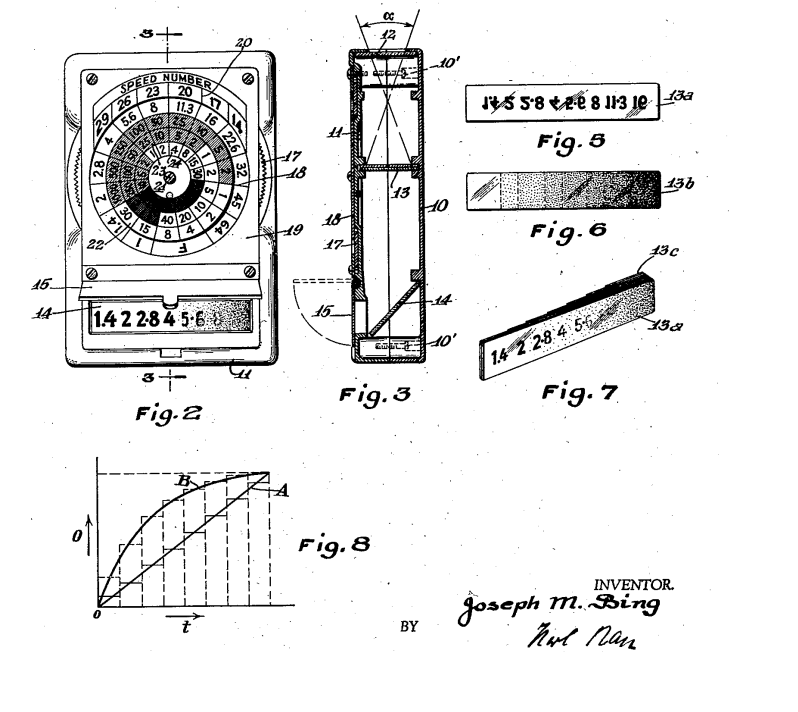

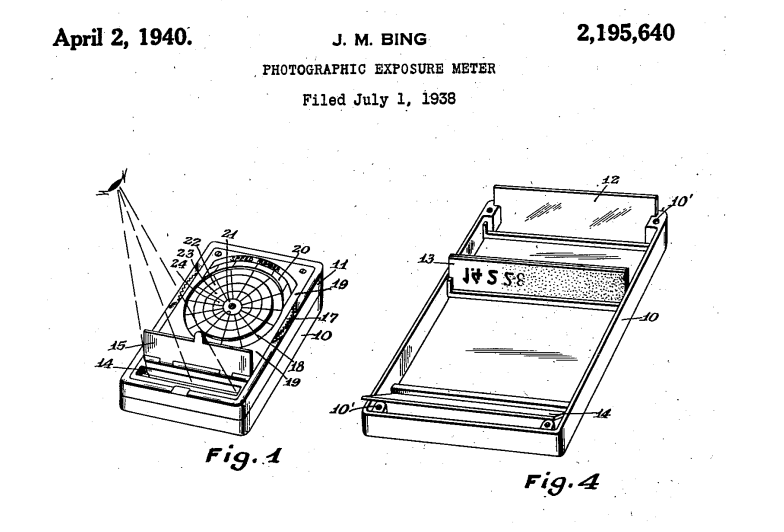

Construção:

O "Fotômetro de extinção" ОПТЭК" é construído numa caixa pequena com duas aberturas retangulares. Uma delas, a frontal, esta fechada constantemente por um vidro mate. A segunda abertura possui uma tampa que se abre, sob a qual se vê um espelho inclinado colocado dentro da caixa. Entre o vidro mate e o espelho encontra-se a escala progressiva para avaliação do brilho dos objetos (a escala óptica de múltiplas densidades). Ela possui uma série de números transparentes (2 - 2,8 - 4 - 5,6 - 8 - 11 - 16).

A Escala é uniformemente iluminada através do vidro mate pela luz externa, que vem refletida dos objetos situados a frente do fotômetro. Cada número seguinte da escala aumenta a sua densidade óptica, isto é, deixa passar menor quantidade de luz, o brilho dos números cai progressivamente em direção à direita. Se ante o vidro mate estão situados objetos de pequeno brilho, só será possível distinguir os primeiros números que são mais transparentes; em objetos de grande brilho poderemos distinguir os números mais altos escala.

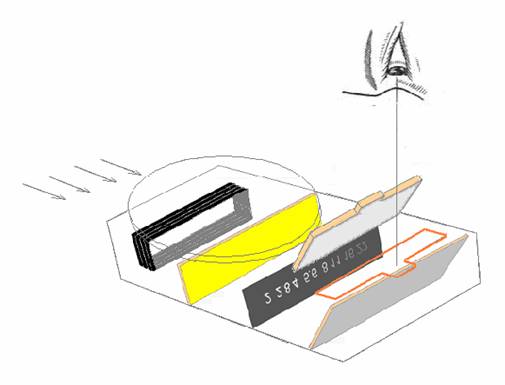

Diagrama construtivo do Fotômetro de extinção "ОПТЭК"

A luz incidente representada pelas 4 flechas,

penetra no corpo do fotômetro pela abertura frontal.

O vidro mate, representado pelo painel amarelo, uniformiza a iluminação do ambiente,

enquanto o formato do corpo do aparelho limita o ângulo de abrangência.

A escala óptica de múltiplas densidades (2 - 2,8 - 4 - 5,6 - 8 - 11 - 16),

é então iluminada pela luz refletida do ambiente e

passa a ser observada pela segunda abertura, através do espelho a 45º sob a porta e

no interior do fotômetro representado pelo plano cinza.

O disco calculador representado pelo círculo estabelece a exposição a ser utilizada.

As sensibilidades das películas estão indexadas de 11 a 180 segundo a norma estatal ГОСТ. Os tempos de 1/1000 até 15 seg. e os diafragmas de f2 a f 22.

Explicações:

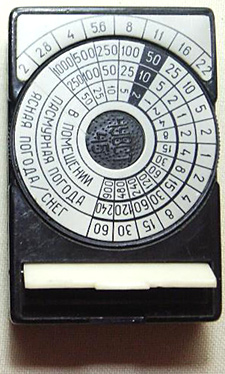

Marcações no disco de cálculo:

(A partir do disco interno)

Чувствительность пленки = Sensibilidade da Película

Sensibilidade da película (marcadas) = 11, 22, 45, 90, 180 GOST – valores respectivos aproximados 12, 25, 50, 100, 200 ASA (ISO)

В помещении = Interiores

Escala para leitura quando fotografando em Interiores. Corresponde a residências, varandas, com boa iluminação do ambiente externo.

пасмурная погода = Tempo Nublado

Escala para leitura quando fotografando em Tempo Nublado. Também Áreas de prédios e sob Árvores.

ясная погода – снег = Tempo Claro, Neve

Escala para leitura quando fotografando em Tempo Claro Neve. Também Praia e Montanha

Uso:

Aqui daremos um exemplo prático da forma de utilização.

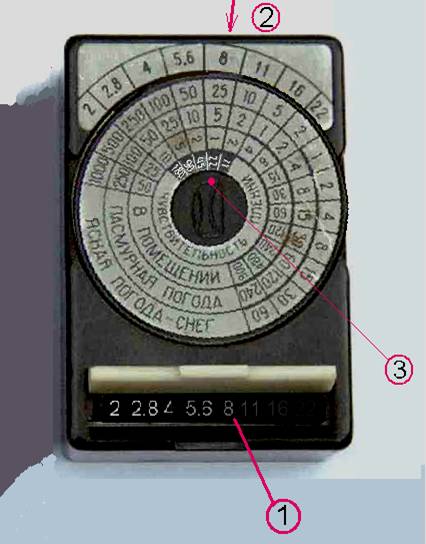

Na figura acima demonstramos um exemplo de seqüência de operação

Exemplo de utilização:

Como demonstramos no texto e na figura acima, utilize-o como descrevemos:

Apontando-se o fotômetro para a cena desejada,

Visualiza-se o ultimo número visível na escala óptica de múltiplas densidades.

- No caso o Número (8) –Escala (1)

Apõe-se contra o mesmo valor na escala externa a coluna correspondente à sensibilidade da película.

(Película em uso ГОСТ 22) escala (3) no número correspondente da escala externa. - o Número (8) -Escala (2)

De acordo com a condição do tempo mais próxima, descrita numa das três escalas,

В помещении = Interiores, ou пасмурная погода = Tempo Nublado, ou ясная погода – снег = Tempo Claro, Neve

Leremos os valores necessários para uma correta exposição.

Portanto:

No exemplo ilustrado:

Último número observável na escala progressiva: 8

Filme usado 22 ГОСТ – Opõe-se o 22 na escala externa 8

Lêem-se resultados.

Se v. quiser usar a velocidade de 1/25, V. usará:

Em Interiores - diafragma 2; em Tempo Nublado - diafragma 4; em Tempo Claro, Neve - diafragma 8.

Se v. quiser usar o diafragma em 4, V. usará:

Em Interiores – velocidade 1/5; em Tempo Nublado - velocidade 1/25; em Tempo Claro, Neve - velocidade 1/100.

Nota: Os números à direita do algarismo 1 em qualquer das escalas corresponde a segundos inteiros. À esquerda, são frações de segundo.

Outros detalhes:

As cinco sensibilidades foram estrategicamente escolhidas, assim podemos extrapolar outros valores.

Portanto devemos ter em mente:

O 11 é uma sensibilidade baixa e deve ser usado com critério. Tem pouca latitude.

O 22 suporta o 28 dando boa tolerância de resultados.

O 45 suporta o 56 também com boa tolerância de resultados.

O 90 suporta também o 110 e o 140 e

O 180 suporta bem o 220

Filmes muito sensíveis possuem alta latitude de exposição.

O 440 e o 560 serão usados na escala 45 com 1/10 da exposição ou seja onde lê-se 1/25 será 1/250.

O 720, o 900 e o 1250 serão usados na escala 90 também empregando-se o mesmo artifício.

Nomenclatura:

Vermelho = escalas marcadas no fotômetro

Preto = escalas intermediárias

Azul = Altas sensibilidades

Para termos um parâmetro de grandeza com os filmes já conhecidos, tenhamos em mente que:

- Os parâmetros ГОСТ têm seus valores muito próximos aos atuais ISO

- Para esclarecimento incluímos tabela de conversão de sensibilidades.

Tabela de conversão

ASA......DIN......ISO......GOST

12.......12........12/12......11
25.......15........25/15......22
32.......16........32/16......28

50.......18........50/18......45
64.......19........64/19......56
100.....21......100/21......90
125.....22......125/22.....110
160.....23......160/23.....140
200.....24......200/24.....180

250.....25......250/25.....220

320.....26......320/26.....380
400.....27......400/27.....440
650.....29......650/29.....560
800.....30......800/30.....720
1000...31....1000/31.....900
1250...32....1250/32...1125
