O Aparelho DF

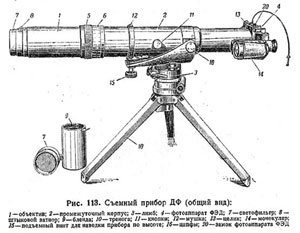

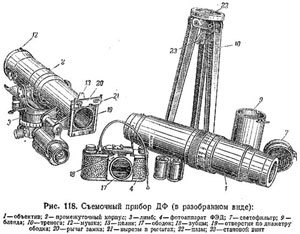

Destinado a tomadas de cena a grandes distancias projetado para a câmara fotográfica ФЭД. È composto de (fig. 113) objetiva 1, corpo intermediário 2 com limbo 3 e a câmara fotográfica ФЭД 4. A objetiva (fig 114) é uma teleobjetiva com F = 1500 mm e a abertura relativa 1:25. O sistema óptico da objetiva inclusa no tubo 1 consiste de sete lentes, em três componentes 2, as 3 e 4.......
A escala de distancias... Tem as divisões de 300 m até o infinito...
Diferindo das teles comuns, vê-se no visor um retângulo, de dimensões proporcionais ao formato do quadro (fig. 116)... Este retângulo destina-se a medições iconométricas.
A Câmara fotográfica ФЭД (fig 118) engata através de fecho desmontável que consiste do adaptador 17 com dente 18 sobre câmara, e abertura 19

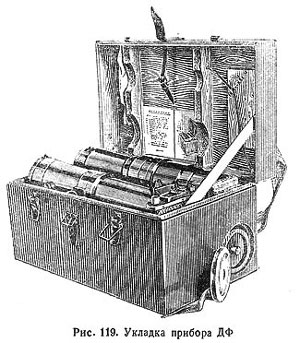

.O telêmetro e o visor, também a sapata para adaptações adicionais da câmara fotográfica ФЭД não são utilizadas... A caixa transporta todo o equipamento (fig. 119)... e se transporta nas costas com as correias reguláveis [43, pag. 102-108] ". Para o trabalho rápido no campo, existe também um ampliador portátil ("УДФ"), que permite imprimir cópias no formato 110X165 mm, também produzir diapositivos em vidro mate para pesquisa visual com ajuda de uma lupa O ampliador usa uma lâmpada incandescente de farol de 12 Volts podendo ser alimentado pela bateria de automoveis.
|
|
|
 |
 |
 |
|

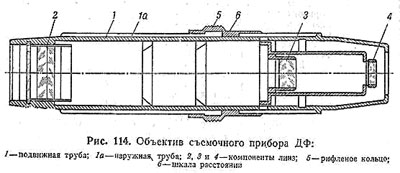

Esquema óptico do instrumento DF:
1- tubo frontal; 1 a- tubo exterior; 2,3 e 4 - lentes compostas: 5 – anel de manuseio:
6 – escala de distancias

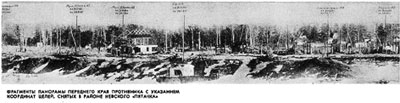

Conjunto Panorâmico obtido através de junção de fotogramas com aparelho ‘Piatachka’
Para ajuste de mira de equipamento bélico.

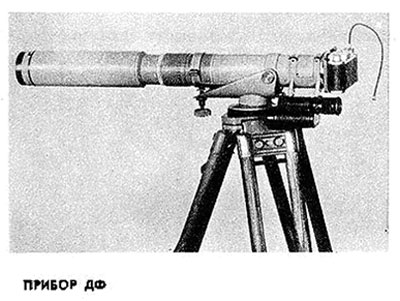

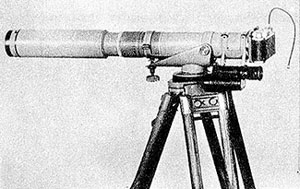

Instrumento “DF” montado.
O conjunto completo compõe-se de telescópio desmontável em duas partes, culatra óptica com limbo, câmara FED com engate rápido, despolido com lupa para focalização , meio binóculo prismático para mira , tripé de madeira e alumínio , filtros e caixa de transporte.
O equipamento DF com camara FED provou ser mais fácil, rápido e portátil que a similar Contax com Fernobjektiv de 500mm e seus resultados superavam os similares alemães, por isso no ano 1946 foram outorgados o premio Estatal de la URSS. Aos executores deste trabalho L.A.Ventman, I.A.Teltevsky, El de P.Faerman y Y, N.Chernyj .

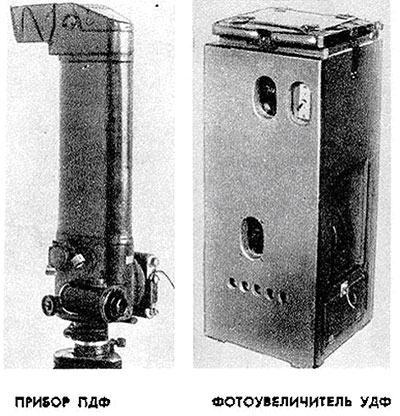

Instrumento “PDF” e Ampliador Fotográfico “UDF"
A FOTOGRAFÍA "DE LONGO ALCANCE"
Ao começo da II Guerra já existiam aparelhos de reconhecimento fotográfico. Durante guerra de inverno Soviético Finlandesa em 1939. voava-se sobre o território inimigo e faziam-se fotos aéreas das posições do adversário. Àqueles que sobreviviam eram conferidos prêmios.
O Instituto Óptico Estatal de Leningrado iniciou para o Exercito Vermelho a produção destes diversos equipamentos, que permitiam a observação a distancia de forma muito mais segura.
O aparelho “PDF” permitia a observação a partir de trincheiras, camuflando sobremaneira estes pontos de observação.
Características “DF”
O equipamento “DF” tinha objetiva de 1500 mm com abertura f=25. possuía campo visual de 1°20’ ,resolução de 35 lin/mm. Usava um meio binóculo de 6X de aumento como elemento de mira.
Características:
Comprimento 660mm (Em transporte 370mm)
Peso 7,5 Kg (12Kg com tripé)
Projeto de I.A.Teltevsky
Para copias em papel, existia a ampliadora “UDF” com aumento constante de 5X
O equipamento era projetado para trabalho em condições de combate e possuía lâmpada de farol de 12 V para ser alimentada a partir da bateria dos veículos militares.
Características “PDF”
Após o êxito do aparelho “DF” , o Marechal N.N.Voronov expressou-se para que se produzisse um equipamento análogo para utilização em trincheiras. Aí desenvolveu-se este novo aparelho.
No Departamento de cálculo D. S.Volosov e o Mal. A S.Stefansky desenvolveram o sistema óptico,

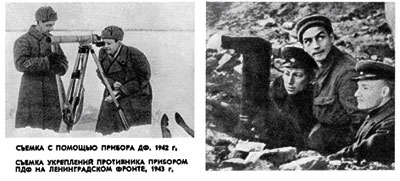

Equipamentos DF e PDF em 1942 e 1943 na Frente de Leningrado.
O equipamento “PDF” também usava a câmara FED e possuía um periscópio com dimensões internas de 500mm .Possuía dupla distância focal de 1500mm e 300mm e a mesma mia de 6X As objetivas de elevada correção cromática permitiam descobrir objetos camuflados ou disfarçados quando fotografados com vermelho e infravermelho .Os filtros: vermelho , laranja e verde já vinham embutidos no equipamento.
O limbo permitia rotação horizontal entre 0° e 360° e vertical entre 0° e 8° podendo assim realizar telefotos panorâmicas seqüenciais sem perda de imagem mas com ate 10% de superposição entre as imagens todo o conjunto pesava 16 Kg.
FS-2
Um pouco de historia.

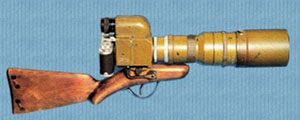

O Fotosnaiper (ou Photosniper) FS-2 foi inicialmente feito em 1937 pela firma VOOMP- GOI. Hoje do grupo LOMO. Este canhão fotográfico foi produzido entre 1937 e 1943. De acordo com Princelle menos de 500 uidades foram produzidas pela VOOMP-GOI. A câmara possui uma objetiva de 300 mm 4.5 de fabrico GOI Durante a Segunda Guerra produção destes Sniper foi transferida para KMZ (entre 1942/1943). Não se sabem quantas FS-2's foram produzidas peal KMZ. Estes montaram os VOOMP-GOI FS-2 remanescentes e mais tarde os montaram, substituindo as lentes GOI pelas TAIR (também 4.5/300mm). O Livro "Russian and Soviet Cameras (1840-1991)" de Yuri Ryshkov menciona que as FS-2 foram produzidas em 1949 porem agora com uma lente Industar de mesmas especificações. As primeiras FS-2 eram destinadas (Segundo Princelle e o GOI Museum en São-Petersburgo) para uso militar pelo Exército Vermelho. Ainda números sobre a produção exata de KMZ FS-2 não são sabidos, mas KMZ não produziu muitos. Talvez apenas uma centena de FS-2, vieram a luz.
Quem usou o FS-2?
*Alguns oficiais do mais alto nive do partido (estes receberam como presentes)
*A NVKD, antes conhecida como OGPU mas melhor conhecida apos a Segunda Guerra como KGB.
*O exercito Vermelho (unidades de Reconhecimento) para uso em observações nas linhas inimigas e conhecer costumes do adversário
O mais famoso usuario do
FS-2 foi Nikita Khrouchtchev.
IHistoria do Princelle;
"Diz-se que Nikita Khrouchtchev, famoso fotografo amador e orgulhoso
proprietario de um FS-2, foi uma manhã às vizinhanças de Krasnogorsk para ter
revisado seu troféu. Ficou surpreso ao saber que a fabrica não mais o produzia O
desejo do Primeiro-secretario tornou-se realidade em 1965 com o lançamento da
Zenit-E. Neste ano, 350 Zenit-E e 15 conjuntos PhotoSniper foram
comercializados. Fim da historia

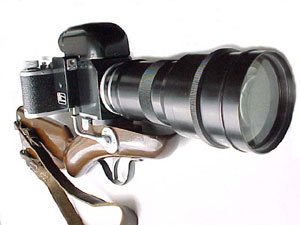

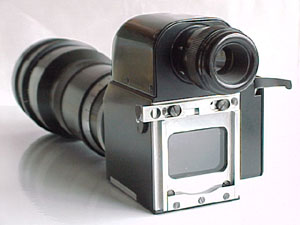

Especificações do FS-2;

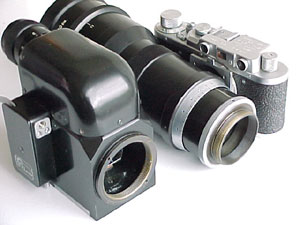

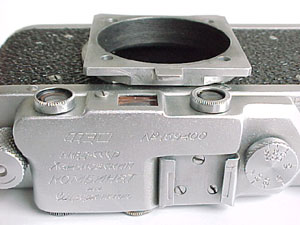

Um corpo de FED I telemétrico
é unido a uma caixa reflex. Esta união é realizada, removendo-se a montagem L39
e substituindo-a por um"rapid plate". A objetiva montada na caixa reflex é uma
GOI f4.5/300mm . Os modelos KMZ vem com uma TAIR f4.5/300mm mas existem algumas
com objetiva f4.5/300mm Industar. O conjunto é conectado a um suporte de fuzil
com encaixe de baioneta. A cular possui um sistema de regulagem de dioptria e um
sistema de retorno imediato do espelho O O gatilho faz disparar o conjunto.
Variações
*Os conjuntos VOOMP-GOI podem existir em verde-oliva ou pretos.
*Os conjuntos KMZ destinados ao Exercito Vermelho tinham “a Estrela a Foice e o Martelo” no lado esquerdo da caixa reflex (posição de disparo)
*Não se conhecem unidades posteriores a 1945 ainda com “a Estrela a Foice e o Martelo”
|
|
|
 |
 |
 |
 |
 |
|
Raro Fotosnaiper FS-2 de fabrico 1942 pela GOI de Leningrado em versão beje.

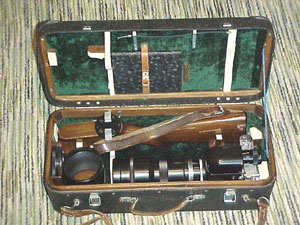

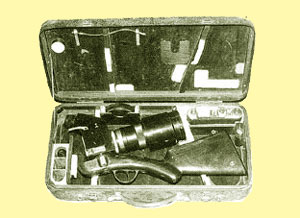

Abaixo, maletim de transporte
Cortesia HPR

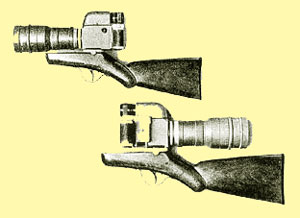

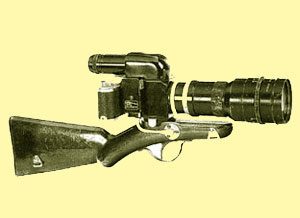

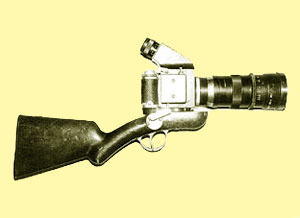

Aqui vemos o primeiro modelo “Fotosnaiper” FS-1 desenvolvido em 1938-1939 com prisma a 45° e com objetiva Industar-11 - f4.5 de 300mm

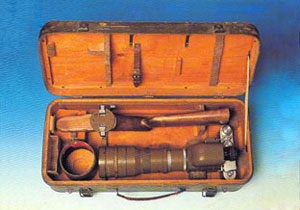

E aqui o maletim de transporte

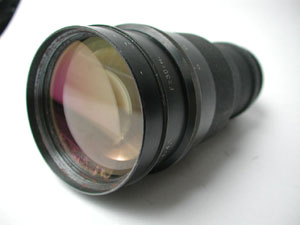

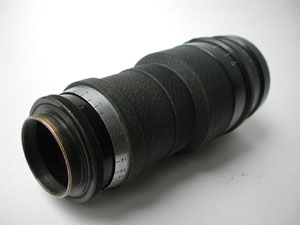

Ainda “Fotosnaiper” FS-2 modelo negro tambem de fabrico GOI vaiantes com oculares longas e curtas. Estas com objetivas Telegoi 4,5/ 300mm. Estas objetivas foram posteriormente denominadas Tair em homenagem ao comandante Altair que graças a estes aparelhos conseguiu determinar as posições alemãs e traçar um plano estratégico para recuo e derrota dos inimigos após o longo sitio de Leningrado
Créditos
Com agradecimentos a *Vladimir Gritsuk do Goi Museum in St Petersburg pelo fornecimento e uso de suas fotos.
*Tom Tiger pelo sua excelente pagina na Web
Outros Acessórios
 |
 |

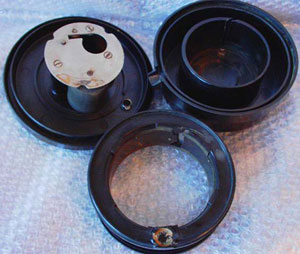

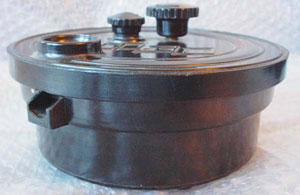

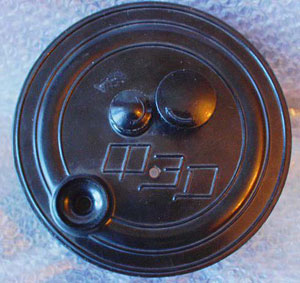

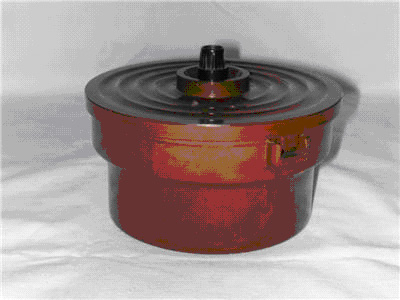

 Tanque de Revelação para filmes 35mm FED baseado em modelo Zeiss (1938)

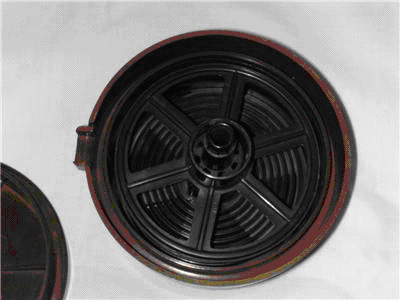

Variante recente de Tanque de Revelação FED original para filmes 35mm
|
|
 |
|
|

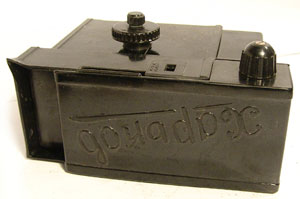

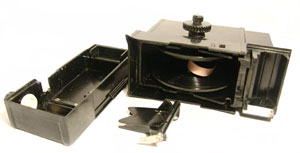

Tanque
de Revelação para 35mm Kharkov baseado no principio Agfa/Leitz Rodinax
|
|
 |
 |

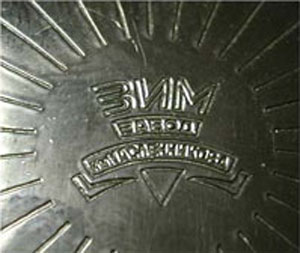

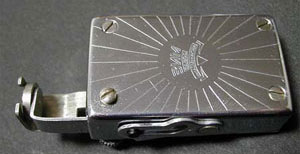

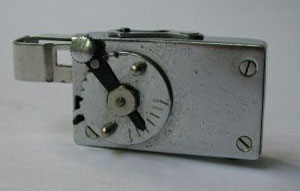

 Auto disparador ZIM para temos lentos ate 12 segundos baseado no modelo Haka/Zeiss |
|
 |
 |

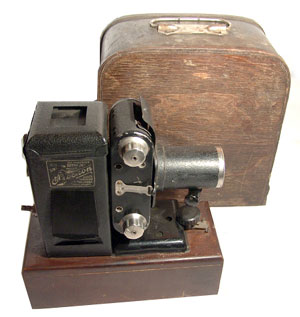

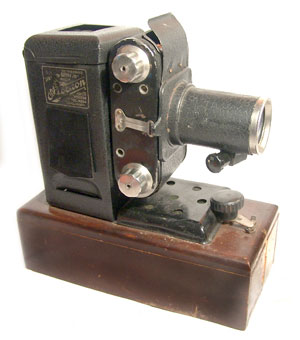

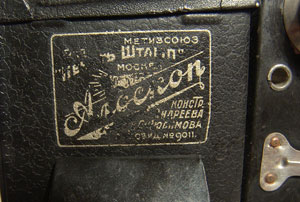

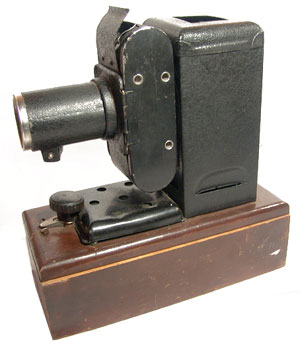

 Projetor 35mm Aloskop para filme em rolo |
 |
 |
 |

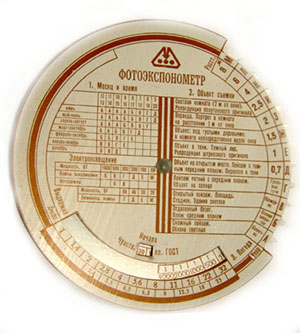

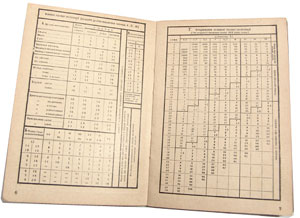

 Tabelas diversas e calculadores para exposições |
|
Ampliadores do período pré guerra.:

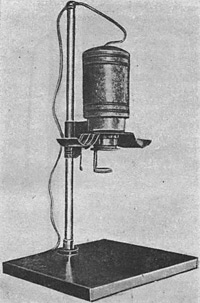

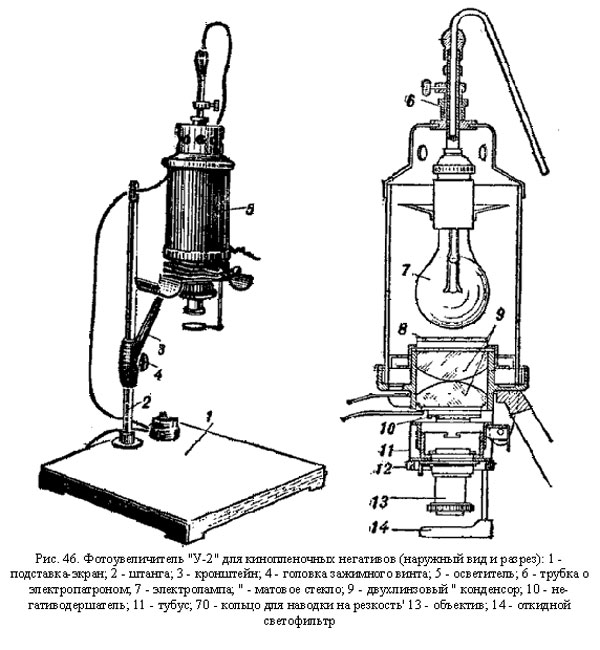

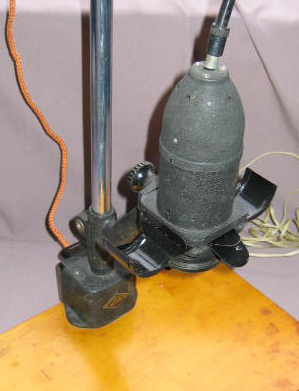

Acima modelo U-2 tipo de mesa
Abaixo: modelo Técnico dobrável TPU-2 portátil.
Ambos projetados para uso em conjunto com a objetiva normal Industar-10 das câmaras FED.
Ampliadores "ФЭД" "ПУ-1"
"ТПУ-1" "ТПУ-2" "ТПУ-3"
"FED" "PU-1", "TPU-1", "TPU-2", "TPU-3", anos 50.
|
|
|

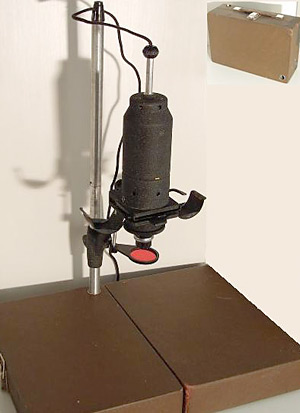

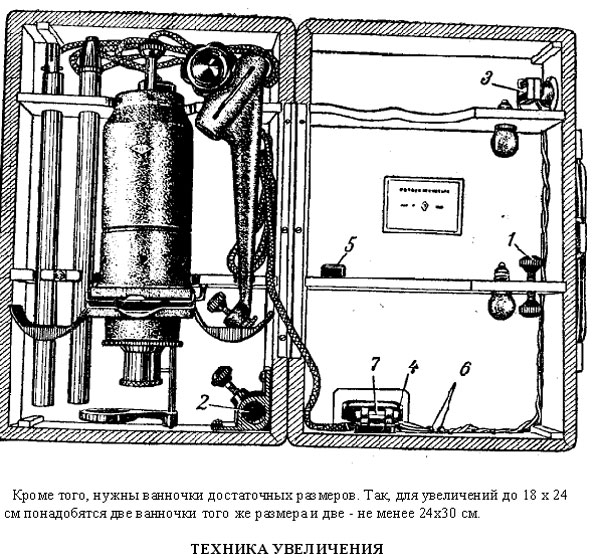

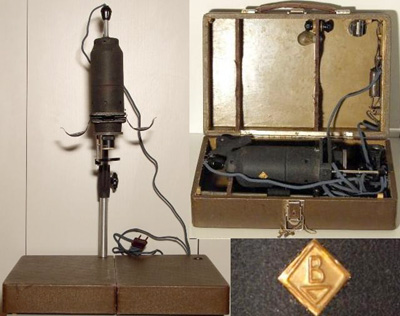

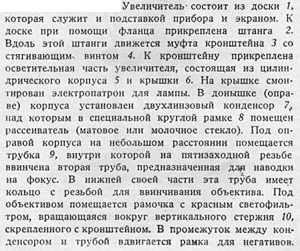

Ampliador portátil para o
pequeno formato do tipo vertical com condensador óptico de dois elementos.
Construído para ser usado com o estojo como base, possui lâmpada de automóvel
de 6 Volt, 3 velas. Também trabalha nas redes de 110 ou 220V através de lâmpada de dois filamentos, resistor de queda
ou transformador. Possui um filtro vermelho de proteção O ampliador utiliza as
objetivas normais das câmaras FED ou Zorki. O
conjunto se desloca sobre a barra vertical. A focalização é manual e proporciona
aumentos de 2 a 10X . Não permite uso de filtros para ampliações a cores. O
estojo é aproveitado para base do ampliador. Pesa 4.5kg e tem as seguintes
dimensões: - 350X230X110 mm. El modelo "ТПУ-1"

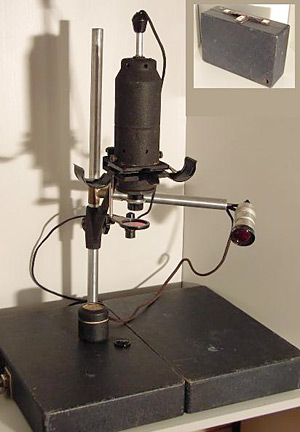

(foto inferior) difere pela presença
de uma resistencia en 1300 ohm
en vez do transformador. O

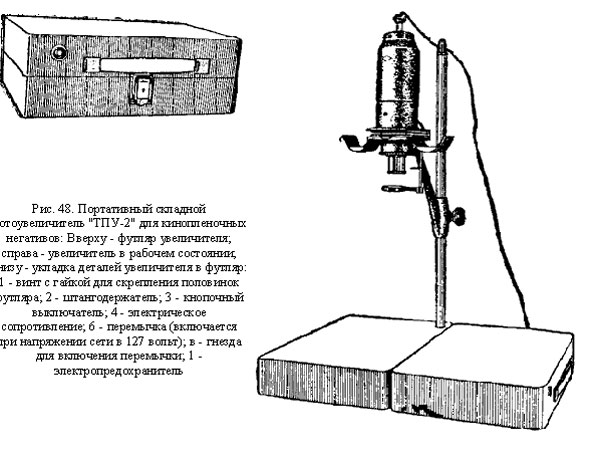

ampliador ТПУ-2"
tem a mesma construção do "ТПУ -1",
porem deste difere pela presença de uma
lâmpada miniatura tipo СЦ-21, 110 V, 8 W com base Е-14 que
trabalha apenas nas correntes do setor. O
modelo"ТПУ-3" diferia do anterior pelo fato de se
poder usar em 110V ou com lâmpada
de 6V com potencia de 15 W do tipo comumente usada
em automóveis.
Fabrica ФЭД "У-0" "У-100" "У-200"
Ampliadores "FED", modelos "U-0", "U-100",
"U-200"
|
|
As fotografias e a informação foram amavelmente concedidas por
Taranovskim Alexander |

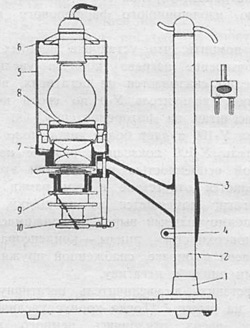

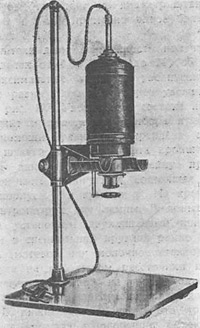

Os três ampliadores desta serie tem construção semelhante e
mesmas dimensões da base. O diâmetro da
coluna do modelo "У-100"
é duas vezes maior que as dos outros modelos. Aumento máximo - 4,8
х 7,2 X. O modelo "У-0"
é calculado para os repórteres fotográficos; utiliza lâmpada com potencia
de 60W com possibilidade ir até 100W. No
modelo"У-100" o quadro
porta negativo situa-se imediatamente
abaixo do condensador de um só elemento, propiciando o melhor brilho possível.
Porém neste modelo o brilho é mais baixo que o do "У-0" – o que
não tem nada de mais pois este último, é projetado para os aficionados da
fotografia. O ampliador "
У-100" tem uma construção mais estável, dois elementos de
condensador e possui um mecanismo para centrar a lâmpada e trabalhar sem vidro
mate. Neste modelo se aperfeiçoou a construção da montagem do condensador, que
permite retira-lo e limpa-lo
facilmente.
Fabrica ФЭД "Ф-2" "Ф-3"
Ampliadores "FED", modelos: "F-2", "F-3"
|
|

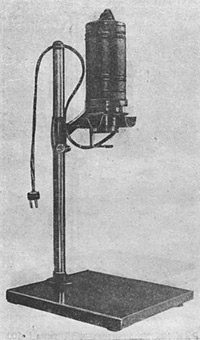

Ampliador para pequenos
formatos de construção rigida.
Utiliza lâmpada de automóvel de 6V e 3 Velas. Possui
um transformador na coluna que fornece 7 e 8 V , trabalhando com o setor de 127
ou 220 V. Utiliza as ópticas das câmaras
FED ou Zorki. Movimenta-se na coluna vertical e
possui focalização manual. Na montagem da lâmpada usa-se um vidro mate. O
aumento é de 2X até 8X. Não têm porta filtros corretores para cores. A versão "Ф-2"
utiliza ópticas das câmaras , enquanto a versão
"Ф-3" –possui objetiva própria; o aumento é também de 2X
a 8X.
Conjunto de reprodução "РУ-1",
"РУ-2"
"RU-1", "RU-2"
|
Установка
РУ-1 |
|
|
|
|

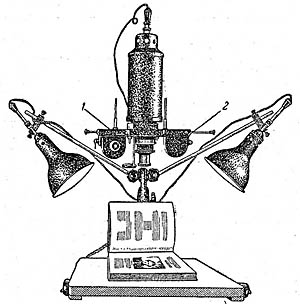

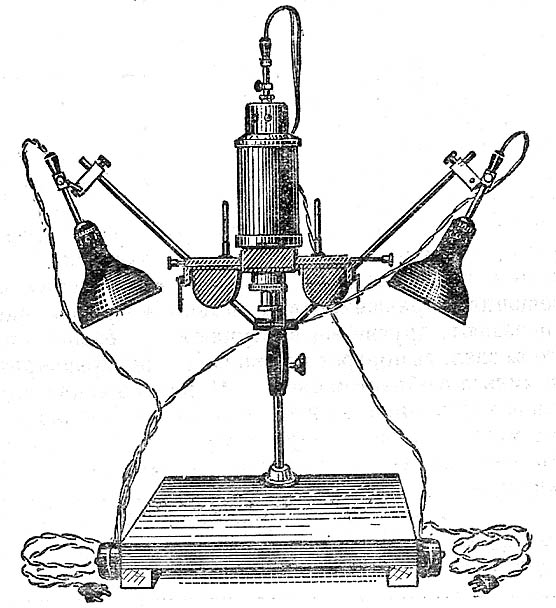

Instalação para reproduções fotográficas destinada a reduções
nas escalas de 8,5X hasta 2X.
Sobre o suporte de coluna a câmara 1 leva um tubo extensor com a objetiva "Industar -22". O magazine que serve de carga e
transporte da película possui seu movimento de avanço independente.
Esta também se movimenta em sentido ortogonal ao deslocamento da película. Veja
2. Este magazine possui
duas janelas com o formato 24X36 mm, O
dianteiro tem um vidro marcado em suas superfícies, e serve para observação e enquadramento. O
traseiro leva as películas para fotografar. Sua capacidade é de cerca de 10
m. As películas passam com a emulsão para baixo.O enquadramento e a focalização se
efetuam pela janela aberta que é iluminada pela fonte de luz superior como num
ampliador. A câmara com película
substitui a tela e o sistema de enquadramento no momento de registrar a cena.

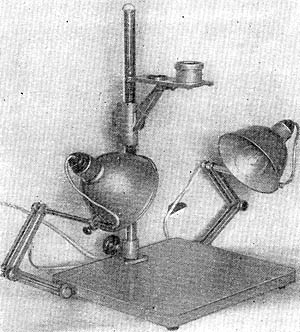

Mesa de reprodução
"УРУ"
"URU"
|
|
Instalação para reproduções destinada ao uso com câmaras FED e Zorki. Pode-se, porém adaptar câmaras de formato 6X9cm
através de um suporte em separado.
