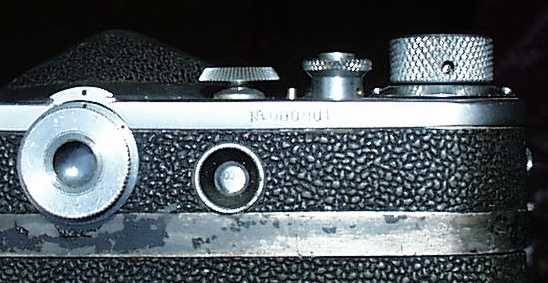

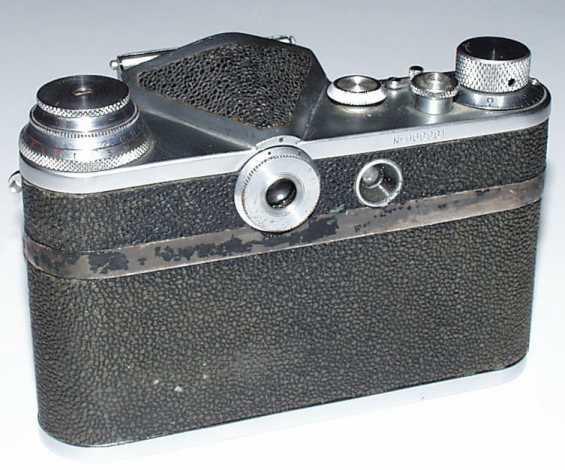

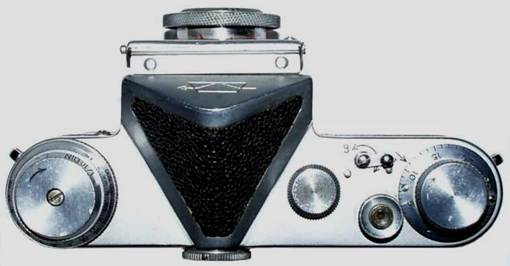

Zenit L vistas superior e traseira; ênfase especial na regulagem de dioptrias na ocular da câmara.

O pequeno visor à direita corresponde à escala de sincronismo

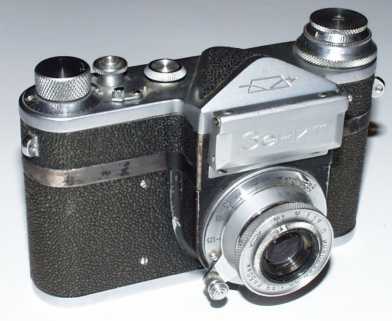

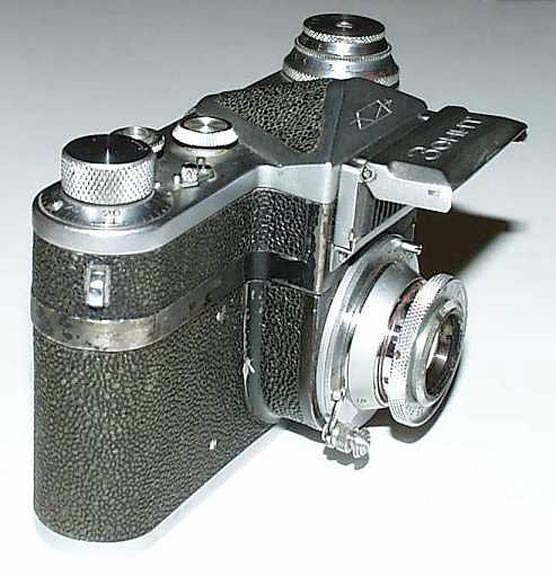

Fotômetro com célula aberta.

Este modelo  leva o codinome “L” de lightmeter (fotômetro) e foi a primeira das Zenit a receber um. Uma nova influencia das Contax “E” da VEB Zeiss Ikon Dresden é aqui notada, mas os fotômetros usados eram os usados na série de Kievs.  O modelo Zenit L data de 1955.

Tinha interessantes peculiaridades, Foi a primeira câmara do tipo reflex a possuir leitura do fotômetro pelo visor.

Na foto vemos a agulha do fotômetro visível no canto direito da tela

As coisas mudavam e a partir de 1955 todas as câmaras de produção KMZ vinham com sincronismo, esta também tinha previsto o contacto no lado esquerdo.

Note-se porem uma curiosidade. O fotômetro vinha graduado apenas em graus DIN.

È bem provável que se preparava esta câmara para produção em série uma vez que foram preparados ferramentais especiais para a produção deste protótipo. O exemplar aqui apresentado eta em perfeitas condições de funcionamento, pecando apenas ela célula do fotômetro. Este exemplar encontra-se no Museu da KMZ

Objetiva “Industar 22”. 3.5/50mm intercambiável com fixação por rosca M39X1. Obturador de cortina  com tempos 1/500, 1/200, 1/100, 1/50, 1/20 e Z .Abertura do compartimento de filme pelo fundo, utilizando dois fechos ao inves de um apenas como nos modelos correntes. Rosca de tripé centrada no eixo óptico.  Fotômetro externo com tampa protetora.  Agulha do fotômetro visível pelo visor da câmara – Calculador de exposições  com diafragmas : 22; 16; 11; 8; 5,6; 4; 2,8; 2; 1,5; e velocidades : 30, 15, 8, 4, 2, 1, 1/2, 1/5, 1/10, 1/20, 1/50, 1/100, 1/200, 1/500 . Sensibilidades de película de 24, 21, 18, 15, 12, 9 °DIN;

Visor com correção de dioptrias +2 dioptrias A câmara tem também uma construção própria para o comando de velocidades que neste protótipo não gira como nos modelos correntes. Valores de velocidades visíveis pela janela traseira. Dimensões sem objetiva (largura,altura, profundidade) 140x92x59 mm (largura sem “alças” - 134 mm). Peso sem objetiva: 700g

(D. Kopp)
Os detalhes desta câmara são muito próximos da “Contax-E” da Zeiss Ikon VEB, Dresden RDA (apresentado n a feira de Leipzig na primavera de 1956), O fotômetro é proveniente da câmara fotográfica Kiev - 3 (cuja produção iniciou-se em 1952). Por iosto o fotometro graduado em DIN . O corpo das Zenit L é análogo aos das Zenit da mesma época (1952 - 1956),  mas com um novo sistema de acionamento do espelho  usando o processo de cordinha das CONTAX  veja comparação entre os dois modelos  em      c) Comparações tecnológicas      neste mesmo segmento  solução aplicada  na Zenit “S” (1955)

Alexander Bronshtejn (www.leica.boom.ru),  coloca a KMZ como pioneira nestes tipos de câmaras e avanços, lastimando a concretização generalizada destes planos.

- www.zenit.istra.ru/archive/zenit-1/zenit-l.html

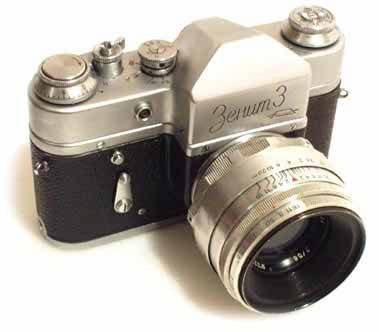

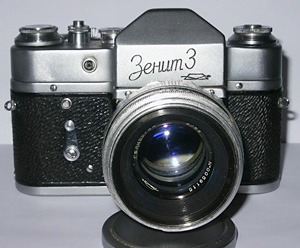

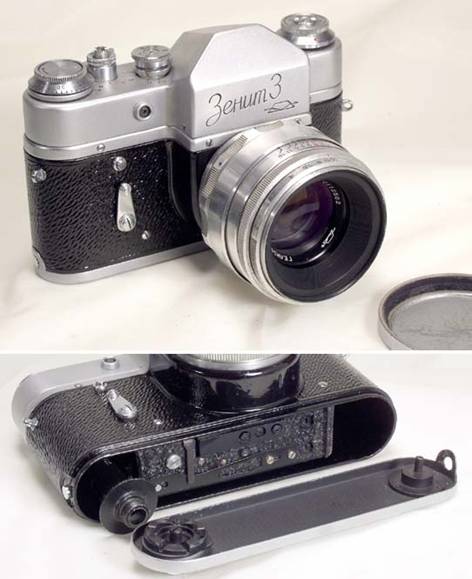

A Zenit 3 finalmente congregou todos os requisitos de uma grande máquina. Alavanca de avanço, self –timer e lay-out geral de comandos que permanecem até os dias de hoje, Em especial foi o primeiro modelo a vir de serie com a famosa e marcante Hélios 44. foi o último também a vir com sistema por carga de filme pelo fundo.

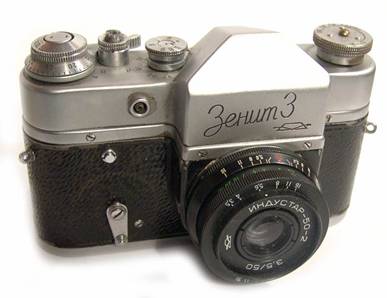

Varias versões de inscrição

Construção de modelo padrão

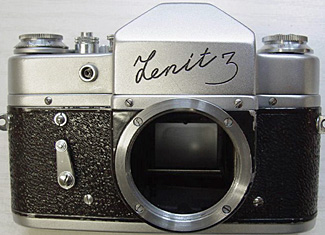

Zenit 3:Variante de construção. Observe os parafusos de segurança e o botão de retrocesso.

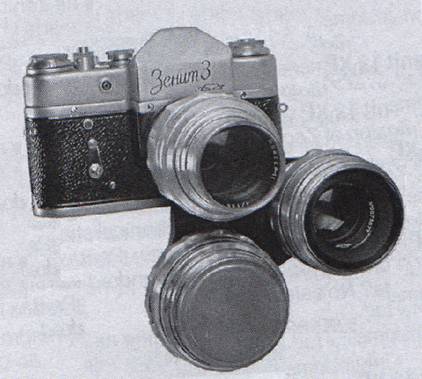

Zenit 3 Turret para três objetivas Vemos aqui: Jupiter 11, Helios 44 e Jupiter 9

Trata-se de uma adaptação da torre FED/Zorki original.    http://www.novacon.com.br/Zorkiacess.htm

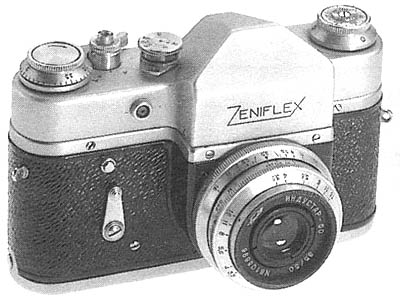

Abaixo Zeniflex

– Variação para o mercado francês

A Zenit 3 foi o natural aperfeiçoamento da Zenit S e o ponto de maturidade para as Zenits mais modernas. Tinha a cabeça mais alta, e introduzia a alavanca de avanço e o auto disparador. Tinha como opções de lentes a “Industar 50” 3.5/50 a “Vega 1” 2.8/50 , a “Industar 26” 2.8/50 e iniciou a inclusão da “Hélios 44” 2/58

Que se tornou padrão mundial.

Velocidades de В, 30, 60, 125, 250, 500. e sincronizador coaxial ao botão de velocidades. Producao de 81776 unidades

Logo em seguida foi lançada a “Kristall” oriunda da “Zorki 6“ que prenunciava a próxima “Zenit 3M”

 Este novo modelo introduzia a porta trazeira e novo sistema de alavanca de avanço com botão de disparo coaxial ao avanço.

Era normalmente fornecida  com a “Industar-50". Produziram-se 65433 unidades de “Kristall” mais tarde transformadas em “Zenit 3M. Este aperfeiçoou o sistema de movimento de espelhos retornando ao processo de alavanca  metálica. Produziram-se 781678 unidades. Com pequenas variantes de acabamento

e inscrições.

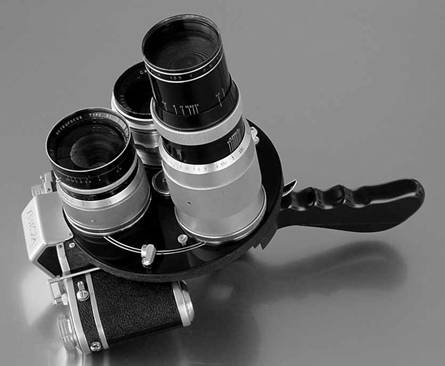

A italiana Rectaflex Rotor 1952 foi a inspiradora da “Zenit Turel” acima, e da “Start Turel” que veremos a seguir.

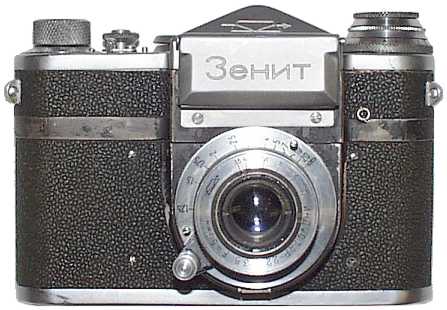

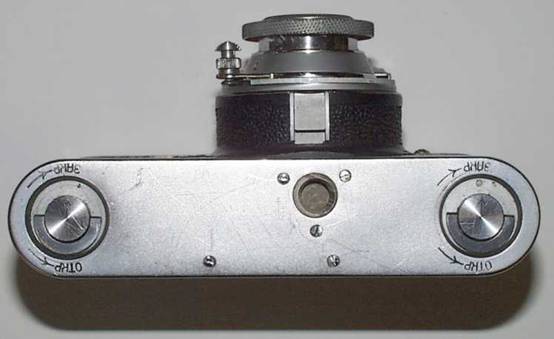

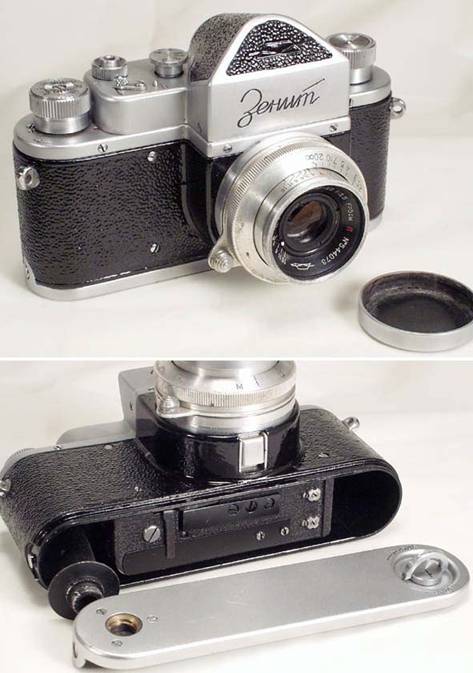

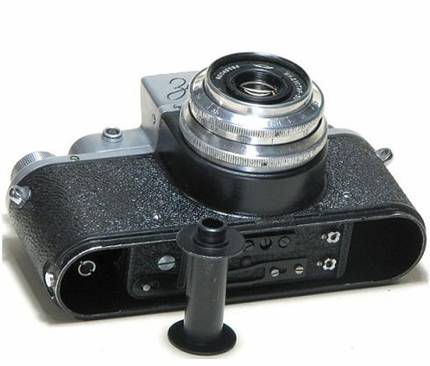

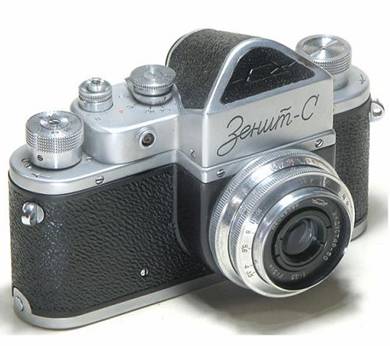

Zenit, Zenit S, Zenit 3 e Zenit L Fieis a carga pelo fundo.

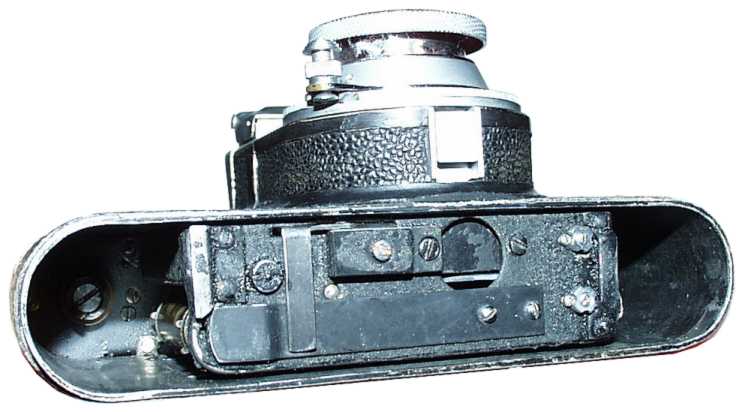

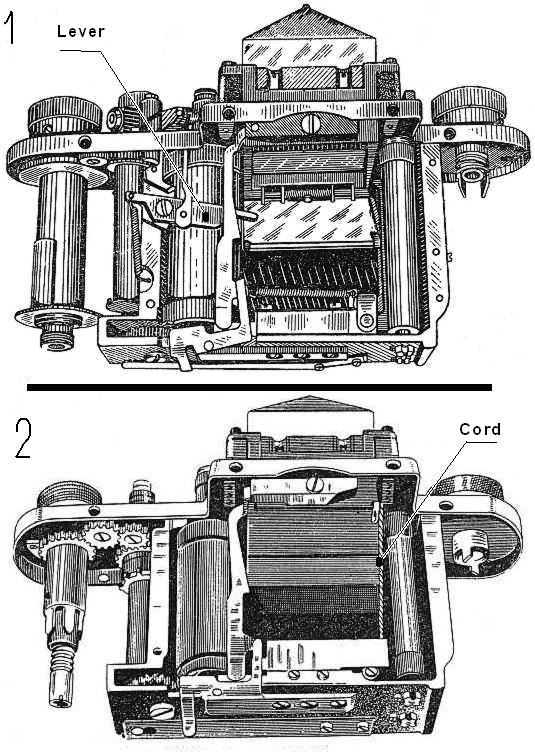

Aqui comparamos ossistemas mecânicos de acionamento do espelho:

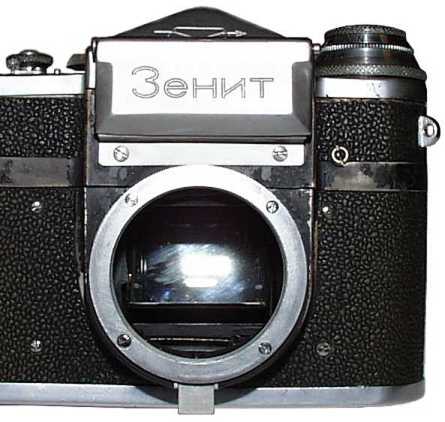

Por alavanca na Zenit Original,

Com cordinha nos modelos “S”, “L” e “3”
