Por: Eng. L. Paracampo











Sistemas Adaptadores





Cтереонасадки и стереообъективы
Est�reo adaptadores e objetivas estereosc�picas para diferentes c�maras.





Conforme anteriormentedescrevemos,em http://www.novacon.com.br/sistereo3.htm, existemno mercado adaptadores e transformadores para estereoscopia. Estes aparelhos, tem sua origem em adaptadores �pticos destinados a anima��o e representa��o de sombras ainda no tempo das lanternas m�gicas. Nestes aparelhos, sejam de quaisquer dos dois tipos, formam-se duas imagens lateralmente posicionadas na largura maior do formato do quadro. V�rios tipos existiram. Nesta etapa vamos apresentar, e depois estudar os tipos de fabrica��o sovi�ticos, que re�nem o melhor da tecnologia mundial e os discutiremosposteriormente. Veremos o que h� de melhor e pior em cada tipo , as limita��es de cada instrumento e as vantagensde que podemos dispor. Compararemos com as verdadeiras c�maras estereosc�picas, mas somente ap�s nossos cap�tulos de teoria b�sica escrita por autores experientes, para que v. leitor, n�o tenha d�vidasnos sistemas propostos. V ver� que estes aparelhos foram produzidos para as �Kiev� (З-д "Arsenal"), para "Zorki" - "ФЭД" e "Zenit�.



Objetivas est�reo (como STEMAR/Stereotar) para c�maras telem�tricas que apresentam duas objetivas numa s� montagem, podem ser usadas em c�maras convencionais, alguns levam um visor extra para demonstra��o do campo visual ouuma pequena m�scarapara o visor da c�marapara imitar o campo visual da tomada de cena.





A)Sistemas Est�reo-Transformadores:

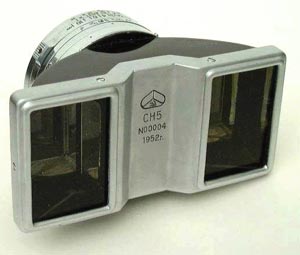

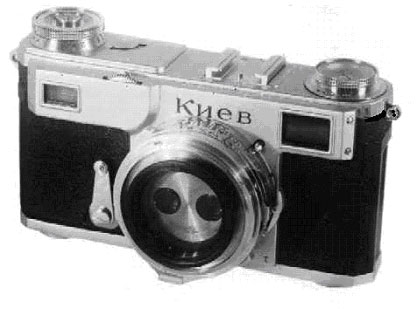

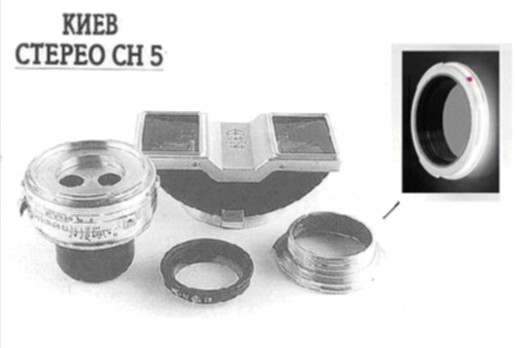

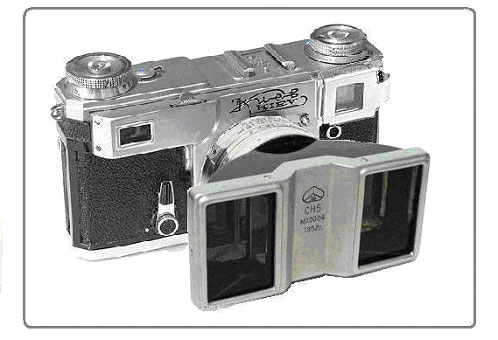

1-Kiev SN-5

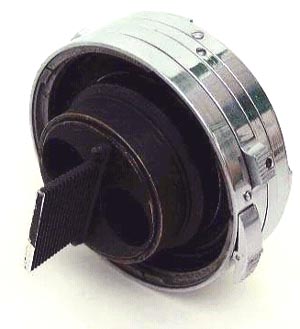

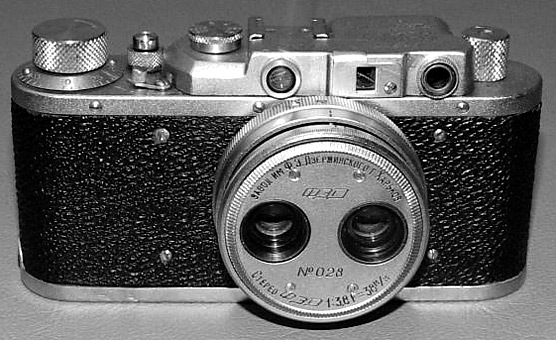

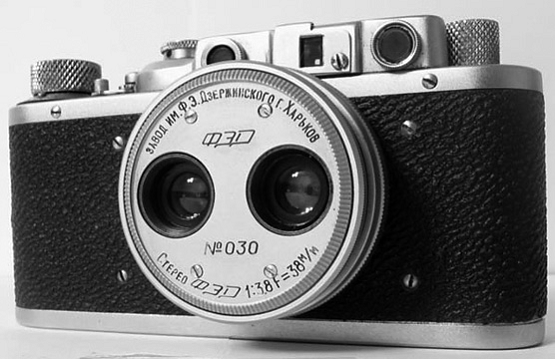

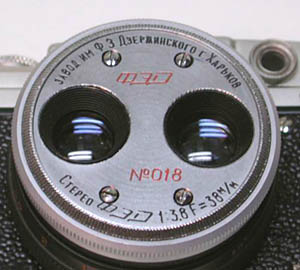

2- Stereo FED 1:3,8 F 38mm

















B)Sistemas Est�reo-Adptadores

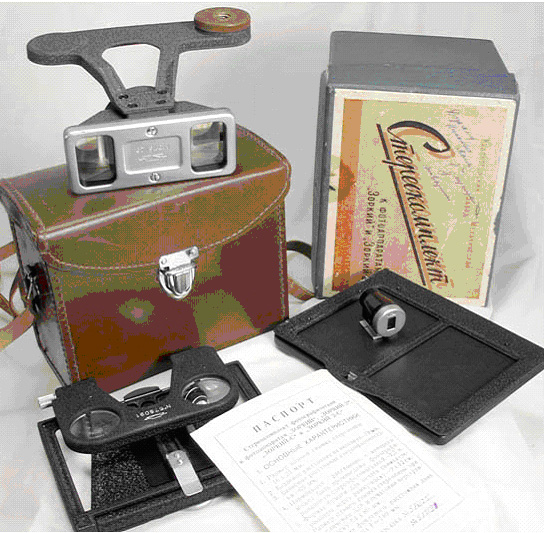

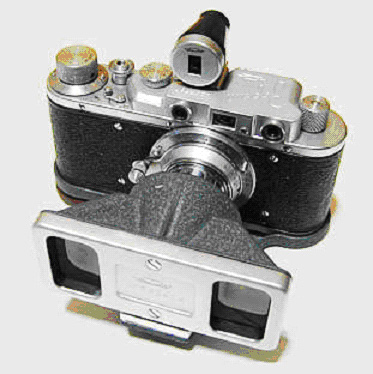

3) Zorki Stereokomplekt

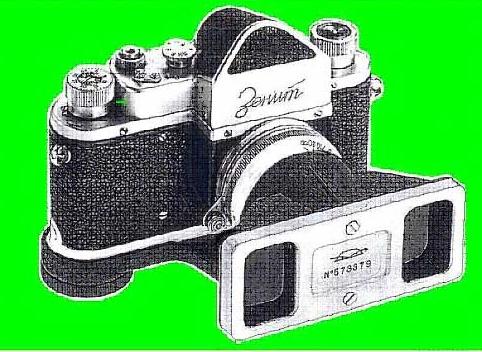

O Zorki Stereokomplekt � compat�vel com os primeiros modelos de Zenit.

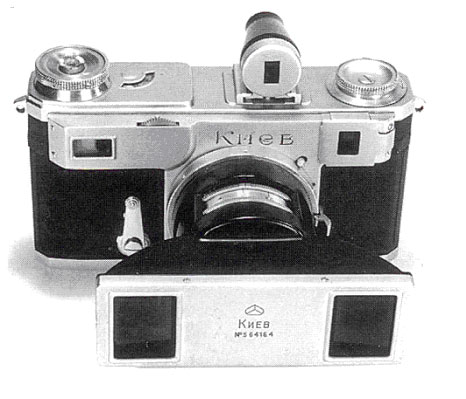

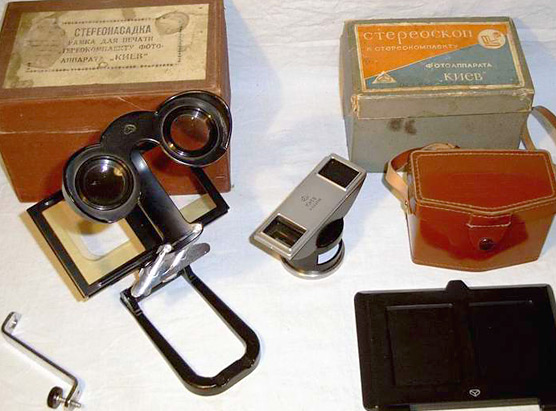

4) Kiev Stereonassadka



Fisicamente diferente do Zorki Stereokomplekt, possui os mesmos componentes �pticos internos.











O SKF-1, destinado a c�marasdo tipo reflex,Possui o ac�mulo de experi�ncias com os demais

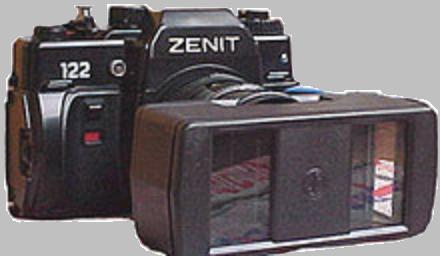

SKF-1 com Zenit 122

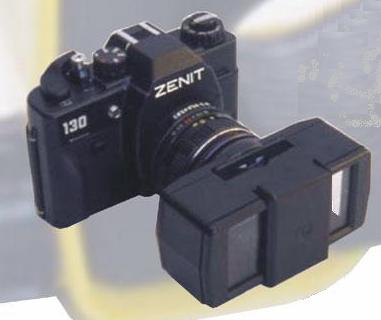

SKF-1 com Zenit 130

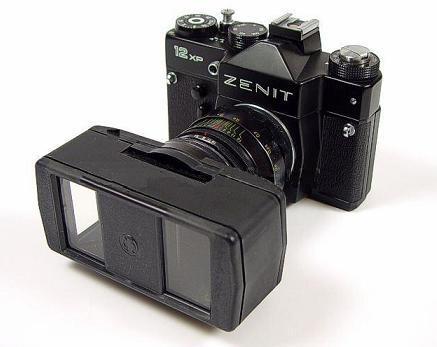

SKF-1 com Zenit 12 XP

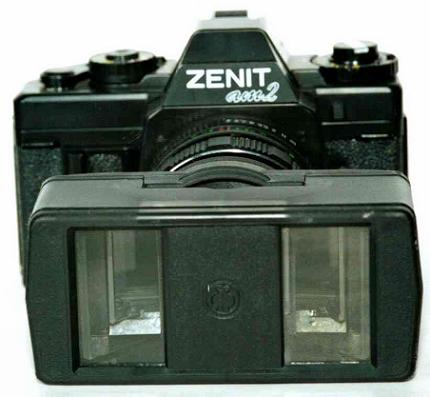

SKF-1 com ZenitAM2





Equipamento complementar de estereoscopia:

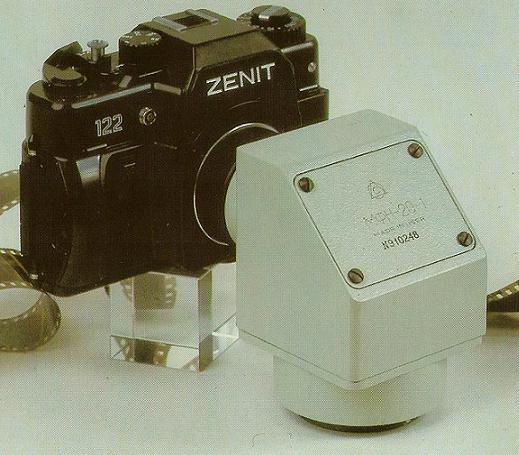

MFN-20-1 (com Zenit 122)

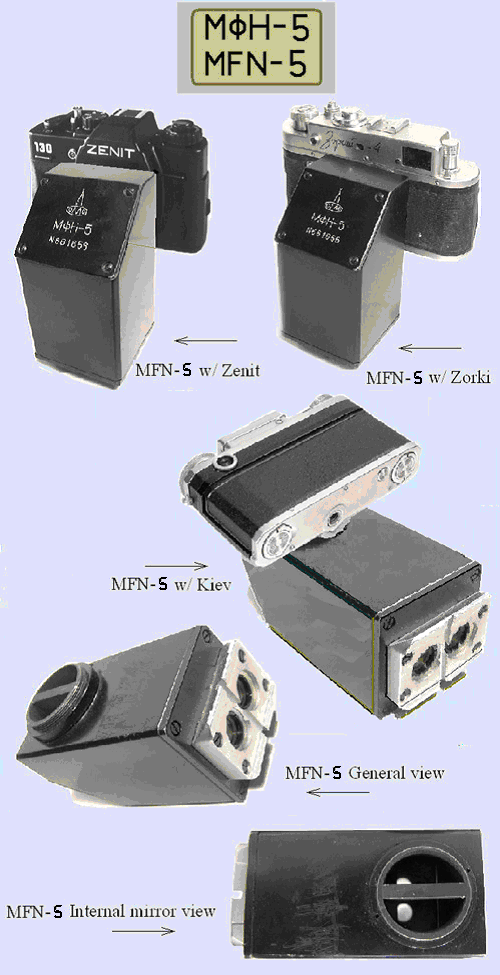

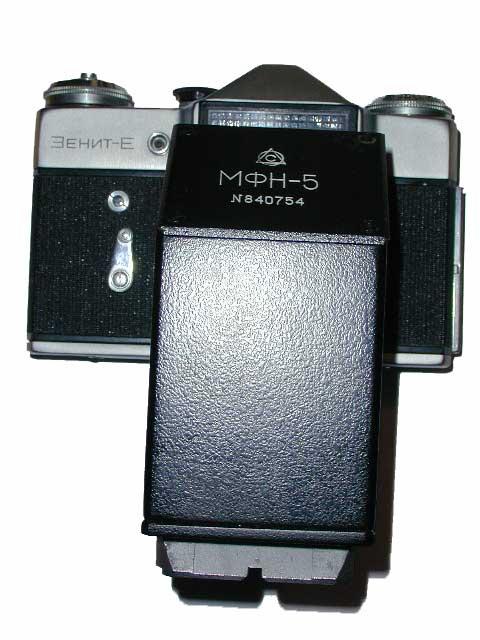

MFH-5 (com Zenit E)







MFH-5(Detalhe).



xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx



A partir de agora,veremos os esquemas operacionais dos equipamentos apresentados.

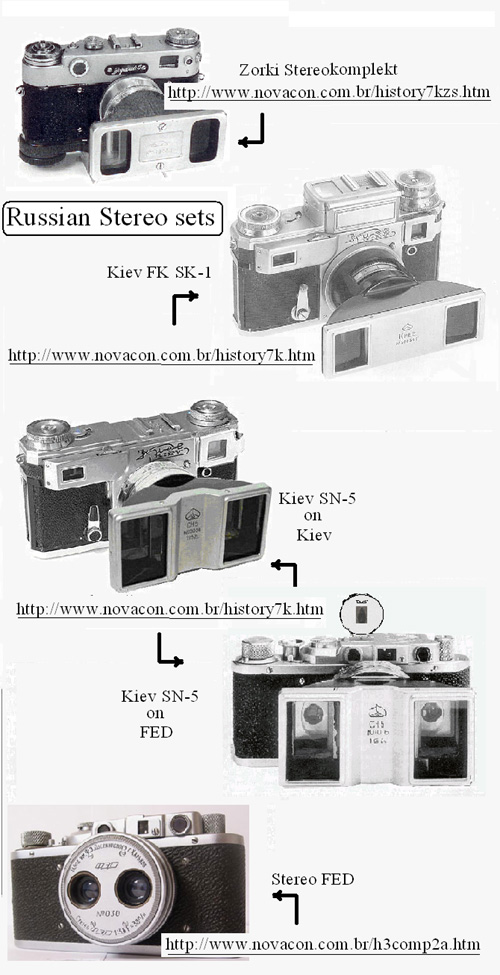

Maiores detalhes dos equipamentos apresentados poder�o ser visualizados de acordo com os endere�os abaixo.

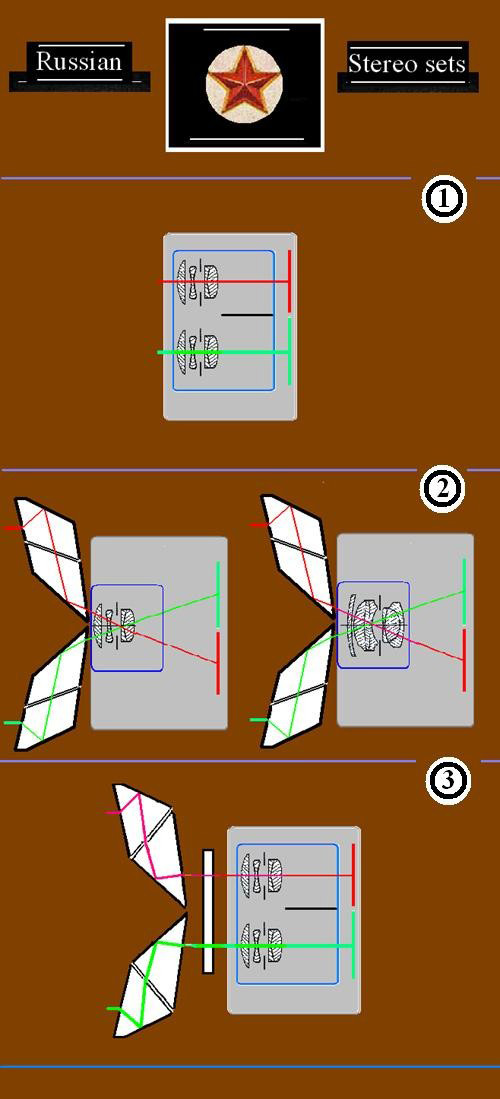

Os esquemas da figura abaixo demonstram os caminhos �pticos de cada acess�rio.



No espa�o 1temos o diagrama de raios luminosos no adaptador FED sem prismas.

xxxxxxxxxxxxxx



No espa�o 2 temos a esquerda,o diagrama de raios luminosos noZorki Stereokomplekt adaptado sobre a objetiva Industar 22

A direita, o diagrama de raios luminosos noKiev StereonasadkaFK-SK-1 sobre a objetiva J�piter 8

xxxxxxxxxxxxxx



No espa�o 3 o diagrama de raios luminosos no acess�rio FN-5

xxxxxxxxxxxxxx

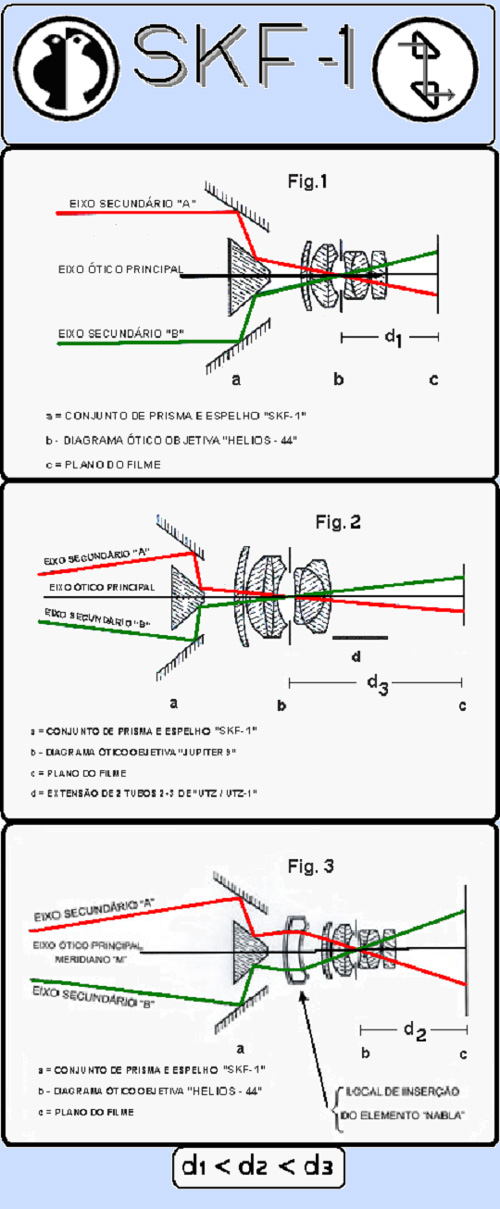

Aqui visualizamos o funcionamento do SKF-1



No primeiro espa�o, em conjunto com H�lios 44 para distancias a partir de 2.5m



No segundo espa�o em conjunto com a J�piter 9 e tubos de extens�o�� para macrofotografia



No terceiro espa�o, novamente com H�lios 44 e lente adicional Nabla para fotografias em aproxima��o



DETALHES EM: http://www.novacon.com.br/skfbr.htme seguintes.

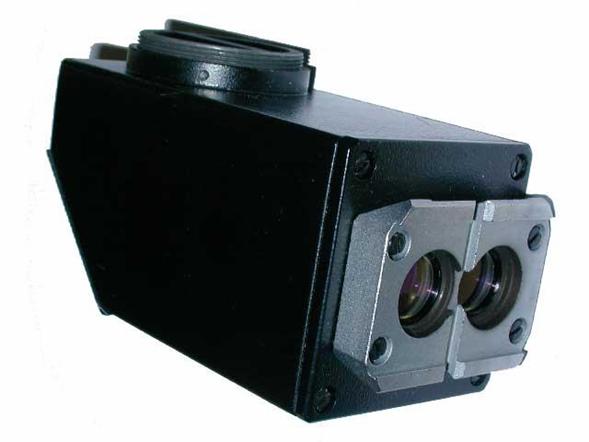

MFN-5 e MFN 20-1 s�o concebidos para macrofotografia extrema e microfotografia



Podem operar com c�maras reflex ou de tel�metro.

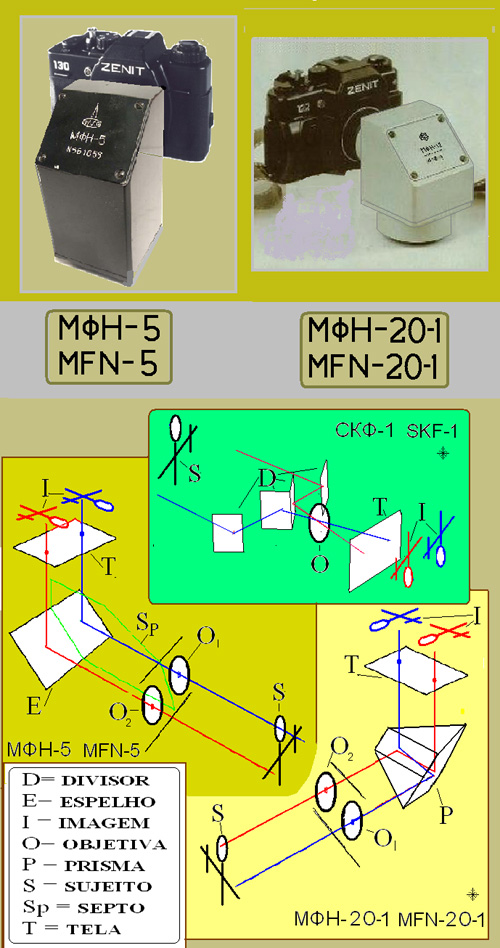

Aqui visualizamos os diagramas esquem�ticos de ambos, O modelo MFN 20-1 corrige as laterais da imagem enquanto o MFN-5 fornece uma imagem em que a esquerda e trocada pela direita. Em grandes amplia��es tais comoMicrofoto e Astrofoto, este detalhe � considerado de import�ncia secundaria.
